Uni-tube Ոչ մետաղական Ոչ զրահապատ օպտիկամանրաթելային մալուխ

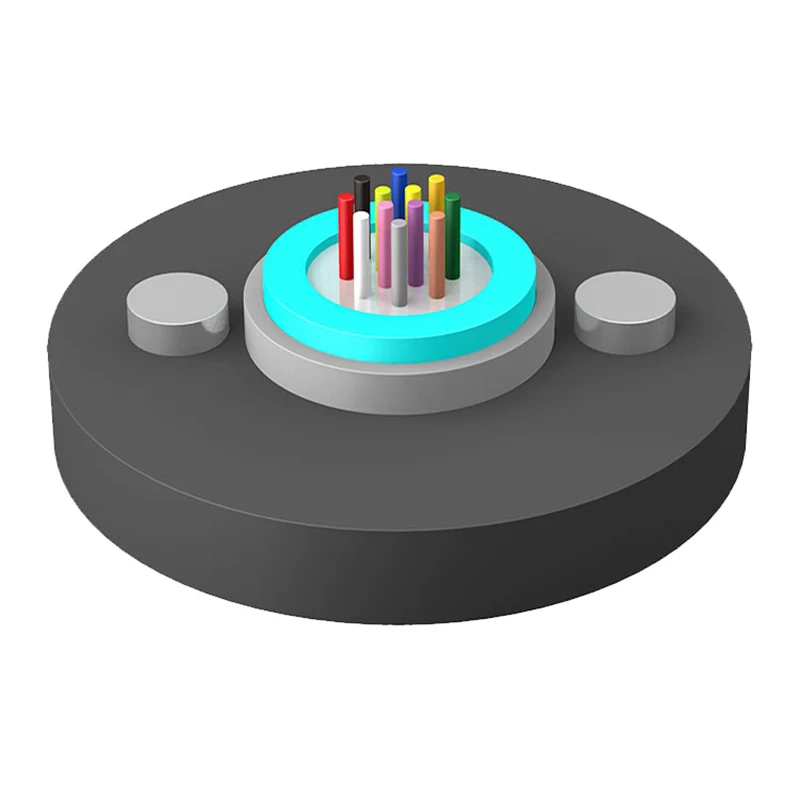

Uni-tube ոչ մետաղական ոչ զրահապատ օպտիկամանրաթելային GYFXY մալուխի կառուցվածքն այն է, որ 250 մկմ օպտիկական մանրաթելը տեղադրի բարձր մոդուլով նյութից պատրաստված չամրացված խողովակի մեջ, իսկ չամրացված խողովակը լցված է անջրանցիկ բաղադրությամբ: Օպտիկական մալուխի ջրի արգելափակումն ապահովելու համար չամրացված խողովակին ավելացվում է ջուր արգելափակող նյութ: Երկու զուգահեռ ապակե մանրաթելերով ամրացված պլաստմասսա (FRP) տեղադրվում են երկու կողմերում և այնուհետև արտամղվում են պոլիէթիլենային պատյանում՝ մալուխ ձևավորելու համար:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Uni-tube ոչ մետաղական ոչ զրահապատ օպտիկամանրաթելային մալուխի (GYFXY) հիմնական ճարտարապետությունն օգտագործում է կենտրոնական չամրացված խողովակի դիզայն: Այս բարձր մոդուլային խողովակի ներսում 250 մկմ օպտիկական մանրաթելերը պաշտպանված են մասնագիտացված ջրակայուն միացությամբ: Կառուցվածքային ամբողջականությունը առանց մետաղի օգտագործման պահպանելու համար խողովակի հակառակ կողմերում տեղադրված են երկու զուգահեռ ապակե մանրաթելերով ամրացված պլաստիկներ (FRP): Այս կոնֆիգուրացիան այնուհետև պարփակվում է ամուր պոլիէթիլենային (PE) պատյանում՝ ապահովելով ճկունության և առաձգական ուժի հավասարակշռություն:

Հիմնական բնութագրերը և նյութի կազմը

Օպտիկական մանրաթել. Ստանդարտ 250 մկմ մանրաթելեր, որոնք տեղակայված են պաշտպանիչ չամրացված խողովակի մեջ:
Ուժեղության անդամներ. Կրկնակի զուգահեռ FRP (ոչ մետաղական) էլեկտրամագնիսական միջամտության (EMI) դիմադրության համար:
Ջրի արգելափակում. ինտեգրված ջուրը արգելափակող նյութեր և խողովակ լցնող միացություն՝ խոնավության ներթափանցումը կանխելու համար:
Արտաքին պաշտպանություն. UV-դիմացկուն PE պատյան, որը հարմար է շրջակա միջավայրի տարբեր պայմանների համար:
Համապատասխանություն. Լիովին համապատասխանում է հեռահաղորդակցության YD/T 769 ստանդարտներին:

Ցանցային ենթակառուցվածքի գործառնական առավելությունները

1. Ոչ մետաղական դիզայն՝ առանց միջամտության փոխանցման

Քանի որ Uni-tube Ոչ մետաղական ոչ զրահապատ օպտիկամանրաթելային մալուխը պողպատի փոխարեն օգտագործում է FRP, այն ամբողջովին դիէլեկտրիկ է: Սա կրիտիկական արժեք է էլեկտրահաղորդման գծերի մոտ կամ կայծակի հակված շրջաններում ինժեներական նախագծերի համար, քանի որ այն վերացնում է ինդուկտիվ հոսանքի վտանգը:

2. Հեշտ տեղադրում և բեռնաթափում

Արևելյան մանրաթել GYFXY մալուխի փոքր տրամագիծը և նվազեցված քաշը թույլ են տալիս ավելի երկար առաքման երկարություններ և ավելի հեշտ քաշել նեղ խողովակներով: Սա նվազեցնում է անհրաժեշտ միացումների քանակը՝ նվազեցնելով ինչպես աշխատանքի ծախսերը, այնպես էլ ազդանշանի թուլացումը:

3. Շրջակա միջավայրի դիմացկունություն

PE ծածկույթը և հիդրոլիզի դիմացկուն չամրացված խողովակի նյութերը ապահովում են Uni-tube ոչ մետաղական ոչ զրահապատ օպտիկամանրաթելային մալուխի գործառույթը տարբեր ջերմաստիճանների և ուլտրամանուշակագույն ճառագայթման ազդեցության տակ: Ներքին քսուքն ապահովում է երկրորդական բուֆեր՝ պաշտպանելով մանրաթելերը ֆիզիկական սթրեսից և խոնավությունից։

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Տեխնիկական պարամետրեր

Մալուխի տեսակը

(Ավելացել է 2 մանրաթելով)

Մանրաթելերի հաշվարկ

Մալուխի քաշը (հղում)

(կգ/կմ)

Առաձգական ուժ

Երկար/կարճաժամկետ

(N)

Ճզմելու դիմադրություն

Երկար/կարճաժամկետ

(N/100 մմ)

Ճկման շառավիղ

Ստատիկ/Դինամիկ

(մմ)

GYFXY-2~12Xn

2~12

400/1000

300/1000

10D/20D

GYFXY-14~24Xn

14~24

Պահպանման/Օպերացիոն ջերմաստիճանը՝ -40℃-+70℃

Օպտիկական բնութագրեր

Մանրաթելերի տեսակը	Թուլացում (+20℃)				Լայնություն		Թվային բացվածք	Մալուխի անջատման ալիքի երկարություն λcc
Մանրաթելերի տեսակը	@850 նմ	@1300 նմ	@1310 նմ	@1550 նմ	@850 նմ	@1300 նմ	Թվային բացվածք	Մալուխի անջատման ալիքի երկարություն λcc
Գ.652	---	---	≤0,36 դԲ/կմ	≤0,22 դԲ/կմ	---	---	---	≤1260 նմ
Գ.655	---	---	≤0,40 դԲ/կմ	≤0,23 դԲ/կմ	---	---	---	≤1450 նմ
50/125 մկմ	≤3,3 դԲ/կմ	≤1,2 դԲ/կմ	---	---	≥500 ՄՀց·կմ	≥500 ՄՀց·կմ	0,200±0,015 ԱԺ	---
62,5/125 մկմ	≤3,5 դԲ/կմ	≤1,2 դԲ/կմ	---	---	≥200 ՄՀց·կմ	≥500 ՄՀց·կմ	0,275±0,015 ԱԺ	---

Նշում.

ա. Xn վերջածանցը նշանակում է մանրաթելի տեսակ

բ. Մանրաթելի և խողովակի գունային դասավորությունները նշված են գույնի նույնականացման աղյուսակում

գ. Մալուխը չպետք է պահվի բացօթյա միջավայրում 6 ամսից ավելի, որպեսզի մալուխի ոլորը լավ վիճակում լինի

Կիրառումը՝ օդային

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Գնումների և կիրառման համատեքստ

Մեծածախ գնորդների և ծրագրի ղեկավարների համար՝Uni-tube Ոչ մետաղական Ոչ զրահապատ օպտիկամանրաթելային մալուխներկայացնում է ծախսարդյունավետ լուծում տեղական ցանցերի (LAN), մայրուղիների մոնիտորինգի համակարգերի և երկաթուղային տարանցիկ հաղորդակցության համար:Արևելյան մանրաթելապահովում է մատակարարման ամբողջական շղթա՝ ներքին/արտաքին մալուխային գործարաններից մինչև ODN բաղադրիչներ՝ ապահովելով, որ մալուխը անխափան կերպով ինտեգրվում է առկա ցանցային սարքավորումներին:

Ընդհանուր գնումների հարցումներ (ՀՏՀ)

Ո՞րն է GYFXY կառուցվածքի առաջնային առավելությունը:

GYFXY կառուցվածքը հատուկ նախագծված է այն միջավայրերի համար, որտեղ անհրաժեշտ են թեթև և ոչ հաղորդիչ նյութեր: Այն հեշտացնում է օդային կամ խողովակի տեղադրումը` միաժամանակ ապահովելով բավարար առաձգական ուժ զուգահեռ FRP-ի միջոցով:

Ինչպե՞ս է Orientalfiber-ն ապահովում որակը լայնածավալ պատվերների դեպքում:

Որպես խմբակային ընկերություն, որի տարեկան արտադրանքը կազմում է 20 միլիոն ԱՄՆ դոլար, մենք իրականացնում ենք ISO9001 և ISO45001 ստանդարտները մեր բոլոր չորս մասնագիտացված գործարաններում: Uni-tube ոչ մետաղական ոչ զրահապատ օպտիկամանրաթելային մալուխի յուրաքանչյուր խմբաքանակ ենթարկվում է առաձգականության, ճզմման դիմադրության և ջրի ներթափանցման փորձարկման:

Կարո՞ղ է այս մալուխը օգտագործել արդյունաբերական առջևի միացումներում:

Այո՛։ Մեր մալուխները լայնորեն օգտագործվում են էլեկտրաէներգիայի համակարգերում և արդյունաբերական ավտոմատացման մեջ, որտեղ EMI պաշտպանությունը պարտադիր է:
