Stranded Loose Tube Ոչ զրահապատ օպտիկամանրաթելային մալուխի մալուխ

Orientalfiber Stranded Loose Tube Ոչ զրահապատ օպտիկամանրաթելային մալուխ – 250 մկմ մանրաթելեր բարձր մոդուլով չամրացված խողովակներում անջրանցիկ բաղադրությամբ, կենտրոնական մետաղի ամրության անդամ (PE extruded ավելի մեծ քանակությամբ մանրաթելերի համար), խրված խողովակի կառուցում ջուրը արգելափակող լցոնիչներով և PE պատյան պլաստմասսայե ծածկով ալյումինի վրա:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Stranded Loose Tube Ոչ զրահապատ օպտիկամանրաթելային մալուխը բազմաթելային կապի մալուխ է, որը նախատեսված է բացօթյա միջավայրերի համար: Դրա ճարտարապետությունը ներառում է 250 մկմ օպտիկական մանրաթելերի տեղադրում բարձր մոդուլով չամրացված խողովակների մեջ, որոնք լցված են անջրանցիկ գելով: Այս խողովակները խրված են կենտրոնական մետաղական ամրության անդամի (CSM) շուրջ՝ կառուցվածքային ամբողջականությունն ապահովելու համար: Խոնավության ներթափանցումը կանխելու համար միջուկի բացերը լցված են ջուրը արգելափակող միացություններով և պաշտպանված ամուր պոլիէթիլենային (PE) պատյանով:

Հիմնական արտադրական ուժ

Orientalfiber-ը գործում է որպես չորս մասնագիտացված գործարաններով համապարփակ խմբի մաս: Սա թույլ է տալիս ուղղահայաց ինտեգրված արտադրական գործընթաց.

Սանդղակ. Չորս տարբեր գործարաններ, որոնք կենտրոնանում են ներքին/արտաքին մալուխների, ODN բաղադրիչների և ցանցային սարքավորումների վրա:
Համապատասխանություն. Արտադրությունը խստորեն հետևում է ISO9001 Որակի կառավարման և ISO45001 Աշխատանքի առողջության և անվտանգության ստանդարտներին:
Որակի վերահսկում. Stranded Loose Tube Ոչ զրահապատ օպտիկամանրաթելային մալուխի յուրաքանչյուր մետրը ենթարկվում է խիստ փորձարկման՝ YD/T 901 և IEC 60794-1 ստանդարտներին համապատասխանելու համար:

Orientalfiber մալուխների հիմնական առանձնահատկությունները

Հիդրոլիզի դիմադրություն. բարձր ամրության չամրացված խողովակները ժամանակի ընթացքում պաշտպանում են մանրաթելերը քիմիական քայքայումից:

Ուլտրամանուշակագույն ճառագայթման պաշտպանություն. PE-ի սև պատյանն առաջարկում է բարձր դիմադրություն ուլտրամանուշակագույն ճառագայթմանը, երկարացնելով ծառայության ժամկետը բացօթյա կայանքներում:

Խոնավության պատնեշ. Օգտագործում է APL (ալյումինե պոլիէթիլենային լամինատ) կամ PSP (պլաստիկ պողպատե նվագարկիչ)՝ ապահովելու բարձր խոնավության կնիքը:

Մեխանիկական կայունություն. կոմպակտ կառուցվածքը և կենտրոնական ամրությունը կանխում են չամրացված խողովակների կրճատումը կամ տեղաշարժը ջերմաստիճանի տատանումների ժամանակ:

Լավ մեխանիկական և ջերմաստիճանային կատարում

Բարձր ամրության չամրացված խողովակ, որը հիդրոլիզի դիմացկուն է

Խողովակների լցոնման հատուկ միացությունը ապահովում է մանրաթելի կրիտիկական պաշտպանությունը

Հատուկ նախագծված կոմպակտ կառուցվածքը լավ է կանխում չամրացված խողովակների նեղացումը

PE պատյանը պաշտպանում է մալուխը ուլտրամանուշակագույն ճառագայթներից

Մալուխը անջրանցիկ ապահովելու համար ձեռնարկվում են հետևյալ միջոցները.

- Պողպատե մետաղալարեր, որոնք օգտագործվում են որպես կենտրոնական ամրության անդամ

- Չամրացված խողովակի լցոնման միացություն

-100% մալուխի միջուկի լցնում

- APL կամ PSP խոնավության արգելք

Ստանդարտներ

GYTA/s մալուխը համապատասխանում է ստանդարտ YD/T 901-ին, ինչպես նաև IEC 60794-1-ին:

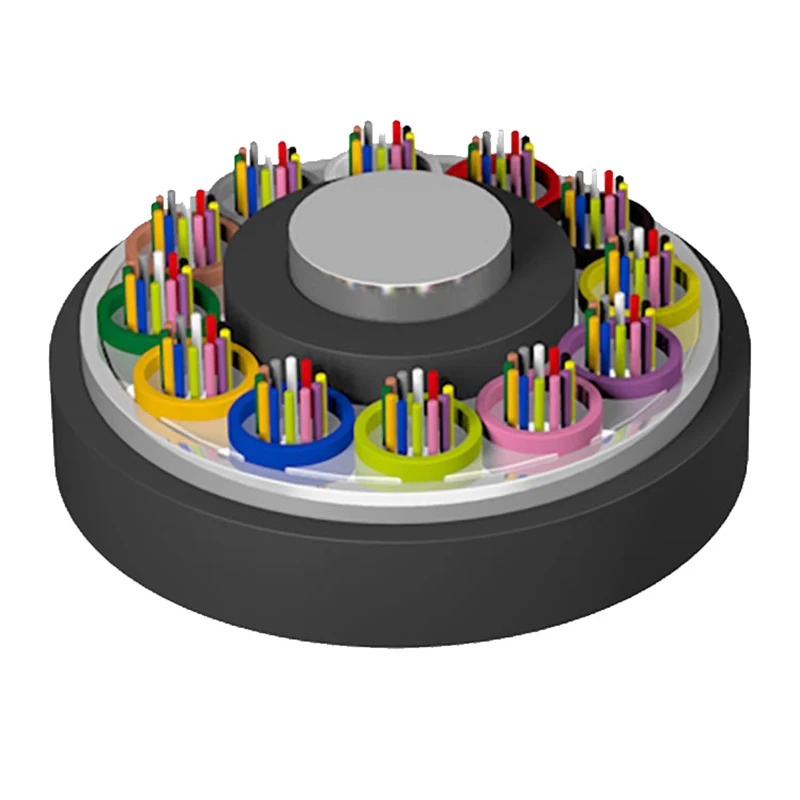

Կառուցվածքային գծագրություն

1. Մանրաթել

2. Խողովակների լցոնման միացություն

3. Չամրացված խողովակ

4. Կենտրոնական ուժի անդամ

5. Մալուխի լցման միացություն

6. APL psp

7. PE պատյան

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Տեխնիկական պարամետրեր

Մալուխի տեսակը (Ավելացել է 2 մանրաթելով)	Մանրաթելերի հաշվարկ	Խողովակներ	Լցոնիչներ	Մալուխի քաշը (հղում) (կգ/կմ)	Առաձգական ուժ Երկար/կարճաժամկետ (N)	Ճզմելու դիմադրություն Երկար/կարճաժամկետ (N/100 մմ)	Ճկման շառավիղ Ստատիկ/Դինամիկ (մմ)
GYTA/S-2~6Xn	2~6	1	4	76	600/1500 թթ	300/1000	10D/20D
GYTA/S -8~12Xn	8~12	2	3	76
GYTA/S -14~18Xn	14~18	3	2	76
GYTA/S -20~24Xn	20-24 թթ	4	1	76
GYTA/S -26~30Xn	26-30 թթ	5	0	76
GYTA/S -32~36Xn	32~36	6	0	85
GYTA/S -38~48Xn	38~48 թթ	4	1	90
GYTA/S -50~60Xn	50-60	5	0	90
GYTA/S -62~72Xn	62~72 թթ	6	0	113
GYTA/S -74~84Xn	74~84 թթ	7	1	136
GYTA/S -86~96Xn	86~96 թթ	8	0	136
GYTA/S -98~108Xn	98-108 թթ	9	1	163
GYTA/S -110~120Xn	110-120 թթ	10	0	163
GYTA/S -122~132Xn	122~132 թթ	11	1	190
GYTA/S -134~144Xn	134~144 թթ	12	0	190
GYTA/S -146~216Xn	146~216 թթ	13~18	5~0	190
GYTA/S -288Xn	288	24	0	239

Պահպանման/Օպերացիոն ջերմաստիճանը՝ -40℃-+70℃

Օպտիկական բնութագրեր

Մանրաթելերի տեսակը	Թուլացում (+20℃)				Լայնություն		Թվային բացվածք	Մալուխի անջատման ալիքի երկարություն λcc
Մանրաթելերի տեսակը	@850 նմ	@1300 նմ	@1310 նմ	@1550 նմ	@850 նմ	@1300 նմ	Թվային բացվածք	Մալուխի անջատման ալիքի երկարություն λcc
Գ.652	---	---	≤0,36 դԲ/կմ	≤0,22 դԲ/կմ	---	---	---	≤1260 նմ
Գ.655	---	---	≤0,40 դԲ/կմ	≤0,23 դԲ/կմ	---	---	---	≤1450 նմ
50/125 մկմ	≤3,3 դԲ/կմ	≤1,2 դԲ/կմ	---	---	≥500 ՄՀց·կմ	≥500 ՄՀց·կմ	0,200±0,015 ԱԺ	---
62,5/125 մկմ	≤3,5 դԲ/կմ	≤1,2 դԲ/կմ	---	---	≥200 ՄՀց·կմ	≥500 ՄՀց·կմ	0,275±0,015 ԱԺ	---

Նշում.

ա. Xn վերջածանցը նշանակում է մանրաթելի տեսակը

բ. Մանրաթելի և խողովակի գունային դասավորությունները նշված են գույնի նույնականացման աղյուսակում

գ. Խցանված չամրացված խողովակի ոչ զրահապատ օպտիկամանրաթելային մալուխի մալուխը չպետք է պահվի բացօթյա միջավայրում ավելի քան 6 ամիս, որպեսզի մալուխի գլան լավ վիճակում պահի

Կիրառումը՝ ծորան/օդային

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Տեխնիկական բնութագրեր

Հետևյալ պարամետրերը ուրվագծում են կատարողականության բնորոշ չափորոշիչներըStranded Loose Tube Ոչ զրահապատ օպտիկամանրաթելային մալուխ :

Պարամետր	Տեխնիկական մանրամասներ
Մանրաթելերի տեսակը	G.652D, G.657A1/A2 կամ Multimode
Հիմնական հաշվարկ	2-ից 144 միջուկներ
Ուժի անդամ	Ֆոսֆատ պողպատե մետաղալար (PE ծածկույթ կամընտիր)
Ջրի արգելափակում	100% միջուկը լցնող միացություն + խողովակ լցնող գել
Պատյան նյութ	Բարձր խտության պոլիէթիլեն (HDPE) / MDPE
Տեղադրման լարվածություն	Կարճաժամկետ՝ 1500Ն / Երկարաժամկետ՝ 600Ն
Ճզմելու դիմադրություն	Կարճաժամկետ՝ 1000Ն/100մմ

Տարբեր կիրառական դաշտեր

ԱյնStranded Loose Tube Ոչ զրահապատ օպտիկամանրաթելային մալուխOrientalfiber-ից տարածված է տարբեր ոլորտներում՝

Հեռահաղորդակցություն. Հիմնական ողնաշարային գծեր ազգային և տարածաշրջանային օպերատորների համար:
Հեռարձակում. ռադիո և հեռուստատեսային ցանցերի հուսալի ազդանշանի փոխանցում:
Արդյունաբերական ենթակառուցվածք. կարևորագույն տվյալների հղումներ էլեկտրաէներգիայի ցանցերի և մայրուղիների մոնիտորինգի համակարգերի համար:
Երկաթուղային տրանզիտ. Երկաթուղային ազդանշանների և կայանների կառավարման արագընթաց կապի համակարգեր:

Համեմատական առավելություններ

Երբ համեմատվում է ստանդարտ արդյունաբերության առաջարկների հետ, Orientalfiber-ըStranded Loose Tube Ոչ զրահապատ օպտիկամանրաթելային մալուխտալիս է հստակ առավելություններ.

Զտված արտադրություն. Ի տարբերություն ավելի փոքր մասշտաբի արտադրողների, մեր խմբի չորս գործարանային կառուցվածքը երաշխավորում է, որ յուրաքանչյուր բաղադրիչ (ODN-ից մինչև մալուխ) համատեղելի և փորձարկված է որպես ամբողջական լուծում:
Շրջակա միջավայրի հարմարվողականություն. նախագծված է հատուկ գլոբալ կլիմայական տարբեր կլիմայական պայմաններում ջերմաստիճանի ցիկլերի և խոնավության պահպանման համար:
Համաշխարհային ռեկորդ. մեր արտադրանքը ներկայումս ինտեգրված է բազմաթիվ լայնածավալ ինժեներական նախագծերում, որոնք ապահովված են միջազգային հեռահաղորդակցության օպերատորների դրական արձագանքներով:

Հաճախակի տրվող հարցեր (ՀՏՀ)

Հարց: Կենտրոնական ամրության անդամը միշտ մետաղյա՞ է:

A: Ստանդարտ նմուշներում օգտագործվում է պողպատե մետաղալար բարձր առաձգական ուժի համար; Այնուամենայնիվ, հատուկ էլեկտրամագնիսական միջավայրերի համար ոչ մետաղական FRP (Fiber Reinforced Plastic) անդամը կարող է փոխարինվել:

Հարց: Ինչպե՞ս է այս մալուխը վարում ջրի ներթափանցումը:

AStranded Loose Tube Ոչ զրահապատ օպտիկամանրաթելային մալուխօգտագործում է երկշերտ պաշտպանություն՝ մանրաթելերի համար խողովակ լցնող միացություն և միջանցքների համար 100% մալուխի միջուկը լցնող միացություն:

Հարց. Ի՞նչ չափանիշների է հետևում Orientalfiber-ը:

A: Բոլոր բացօթյա մալուխները համապատասխանում ենIEC 60794-1ևԵԴ/Տ 901ստանդարտներ՝ ապահովելով համատեղելիությունը գլոբալ ցանցային սարքավորումների հետ։
