Խցանված չամրացված խողովակ Ոչ մետաղական ամրության անդամ Ոչ զրահապատ օպտիկամանրաթելային մալուխ

Խցանված չամրացված խողովակի ոչ մետաղական ամրության անդամ ոչ զրահապատ օպտիկամանրաթելային մալուխի կառուցվածքն այն է, որ 250 մկմ օպտիկական մանրաթելը տեղադրվի բարձր մոդուլով նյութից պատրաստված չամրացված խողովակի մեջ, իսկ չամրացված խողովակը լցված է անջրանցիկ բաղադրությամբ: Մալուխի միջուկի կենտրոնը FRP է, իսկ չամրացված խողովակը (և լցնող պարանը) ոլորված են FRP-ի շուրջ՝ ձևավորելով կոմպակտ և կլոր մալուխի միջուկ: Մալուխի միջուկի բացերը լցված են ջուրը արգելափակող լցոնիչներով: Մալուխի միջուկից դուրս սեղմվում է պոլիէթիլենային պատյան՝ մալուխ կազմելու համար:

Ուղարկել հարցում

ապրանքի նկարագրությունը

ԱյնԽցանված չամրացված խողովակ Ոչ մետաղական ամրության անդամ Ոչ զրահապատ օպտիկամանրաթելային մալուխբաղկացած է 250 մկմ օպտիկական մանրաթելերից, որոնք տեղադրված են բարձր մոդուլային նյութից պատրաստված չամրացված խողովակների մեջ՝ լցված ջրակայուն միացությամբ: Մալուխի միջուկը կենտրոնացած է ոչ մետաղական FRP ամրության անդամի վրա, որի շուրջ չամրացված խողովակները և լցոնիչները պարուրաձև խրված են՝ ձևավորելով կոմպակտ, կլոր միջուկ: Ջուրը արգելափակող լցոնիչները զբաղեցնում են ցանկացած բացեր, իսկ արտաքին պոլիէթիլենային պատյանը պաշտպանում է մալուխի կառուցվածքը:

Հիմնական հատկանիշները

Ուժեղ մեխանիկական և ջերմաստիճանային կատարում
Չամրացված խողովակի նյութ՝ բարձր հիդրոլիզի դիմադրությամբ և առաձգական ուժով
Խողովակների լցոնման հատուկ միացություն մանրաթելերի կարևոր պաշտպանության համար
Ջարդման դիմադրությունը զուգորդվում է ճկուն դիզայնի հետ տեղադրման համար
Համապարփակ անջրանցիկ միջոցառումներ. FRP կենտրոնական անդամ, խողովակի լցոնման միացություններ, 100% միջուկի լցում
Ստանդարտների համապատասխանությունը՝ YD/T 901 և IEC 60794-1

Տեխնիկական բնութագրեր

Օպտիկական մանրաթելերի քանակ. մատչելի են բազմաթիվ կոնֆիգուրացիաներ (օրինակ՝ 6-144 մանրաթել)
Օպտիկամանրաթելերի տեսակը. միաձև կամ բազմաֆունկցիոնալ 250 մկմ
Չամրացված խողովակի նյութը՝ բարձր մոդուլային պոլիմեր
Լցնող միացություն. Ջուր արգելափակող գել
Ուժեղության անդամ՝ ոչ մետաղական FRP ձող
Արտաքին պատյան՝ պոլիէթիլեն (PE)
Աշխատանքային ջերմաստիճանը՝ -40°C-ից +70°C
Նվազագույն ճկման շառավիղ՝ 20× մալուխի տրամագիծ (բեռի տակ)

Դիմումներ

Այս մալուխները լայնորեն օգտագործվում են.

Հեռահաղորդակցության օպերատորներ ողնաշարի և մուտքի ցանցերի համար
Ռադիո և հեռուստատեսային ազդանշանների փոխանցման համակարգեր
Տեղական ցանցի (LAN) տվյալների փոխանցում
Արդյունաբերական առջևի միացումներ էլեկտրաէներգիայի, երկաթուղու և մայրուղու նախագծերում
Այլ խոշոր ինժեներական և ենթակառուցվածքային նախագծեր

Առավելությունները

Երկարակյաց ոչ մետաղական դիզայնը նվազեցնում է կոռոզիայի ռիսկը և մալուխը դարձնում ավելի թեթև
Կոմպակտ շղթայված կառուցվածքը բարելավում է առաձգական ուժն ու ճկունությունը
Ջուր արգելափակող նյութերը ապահովում են բարձր հուսալիություն խոնավ կամ խոնավ միջավայրում
Համատեղելիություն տեղադրման տարբեր մեթոդների, ներառյալ խողովակների և օդային տեղակայման հետ
Ապացուցված կատարում ներքին և միջազգային նախագծերում, որոնք աջակցում են Orientalfiber-ի արտադրական փորձին

ՀՏՀ

Հարց. Կարո՞ղ է այս մալուխը օգտագործել բացօթյա կայանքներում:: A: Այո, PE պատյանն ու ջուրը արգելափակող միացությունները այն հարմար են դարձնում ուղղակի թաղման և խողովակների բացօթյա տեղակայման համար:
Հարց: Քանի՞ մանրաթել կարելի է կազմաձևել:: A: Մալուխը կարող է հարմարեցվել 6-ից 144 մանրաթելից՝ կախված նախագծի պահանջներից:
Հ: Մալուխը ներառում է մետաղական բաղադրիչներ:: A: Ոչ, ամրության անդամը ոչ մետաղական FRP է, նվազագույնի հասցնելով քաշը և կոռոզիայի խնդիրները:
Հարց: Արդյո՞ք այն համատեղելի է ստանդարտ օպտիկական սարքավորումների հետ:: A: Այո, 250 μm մանրաթելն ու ստանդարտ չամրացված խողովակի դիզայնը ապահովում են համատեղելիությունը սովորական միացման և ավարտման մեթոդների հետ:

Ստանդարտներ

GYFTY մալուխը համապատասխանում է ստանդարտ YD/T 901-ին, ինչպես նաև IEC 60794-1-ին

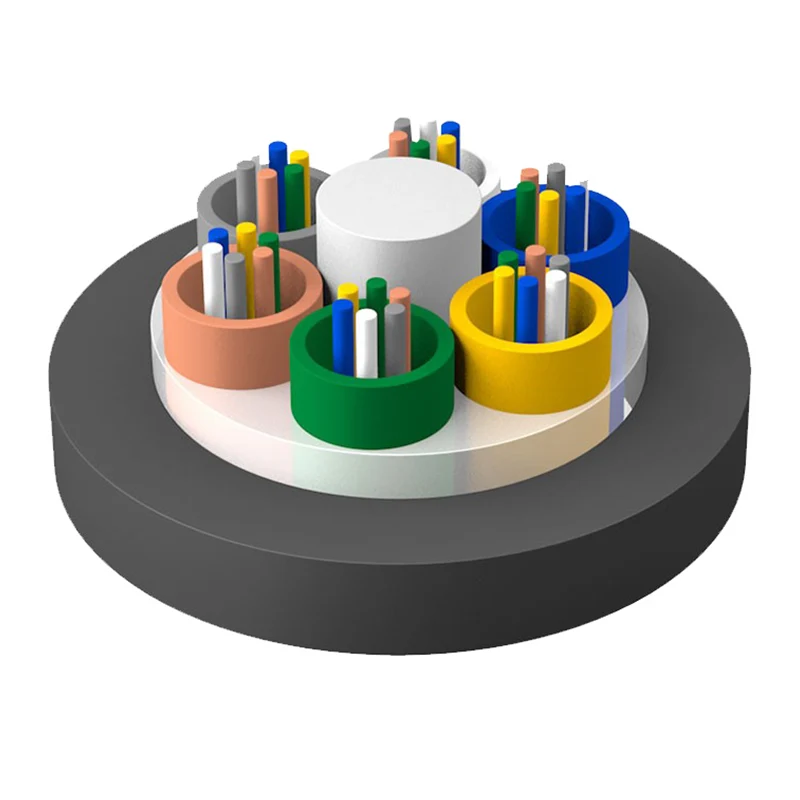

Կառուցվածքային գծագրություն

1. Մանրաթել

2.Խողովակների լրացման միացություն

3. Չամրացված խողովակ

4. Մալուխի լրացման միացություն

5.FRP Strength անդամ

6.PE պատյան

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Տեխնիկական պարամետրեր

Մալուխի տեսակը (Ավելացել է 2 մանրաթելով)	Մանրաթելերի հաշվարկ	Խողովակներ	Լցոնիչներ	Մալուխի քաշը (հղում) (կգ/կմ)	Առաձգական ուժ Երկար/կարճաժամկետ (N)	Ճզմելու դիմադրություն Երկար/կարճաժամկետ (N/100 մմ)	Ճկման շառավիղ Ստատիկ/Դինամիկ (մմ)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12.5D/25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14~18Xn	14~18	3	3	86
GYFTY-20~24Xn	20-24 թթ	4	2	86
GYFTY-26~30Xn	26-30 թթ	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48 թթ	4	2	109
GYFTY-50~60Xn	50-60	5	1	109
GYFTY-62~72Xn	62~72 թթ	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500 թթ
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14~18Xn	14~18	3	4	98
GYFTY-20~24Xn	20-24 թթ	4	3	98
GYFTY-26~30Xn	26-30 թթ	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42 թթ	7	0	98
GYFTY-44~48Xn	44~48 թթ	4	3	115
GYFTY-50~60Xn	50-60	5	2	115
GYFTY-62~72Xn	62~72 թթ	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14~18Xn	14~18	3	5	119
GYFTY-20~24Xn	20-24 թթ	4	4	119
GYFTY-26~30Xn	26-30 թթ	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42 թթ	7	1	119
GYFTY-44~48Xn	44~48 թթ	8	0	119
GYFTY-50~60Xn	50-60	5	3	125
GYFTY-62~72Xn	62~72 թթ	6	2	125
GYFTY-74~84Xn	74~84 թթ	7	1	125
GYFTY-86~96Xn	86~96 թթ	8	0	125
GYFTY-98~108Xn	98-108 թթ	9	1	149
GYFTY-110~120Xn	110-120 թթ	10	0	149
GYFTY-122~132Xn	122~132 թթ	11	1	179
GYFTY-134~144Xn	134~144 թթ	12	0	179

Պահպանման/Օպերացիոն ջերմաստիճանը՝ -40℃-+70℃

Օպտիկական բնութագրեր

Մանրաթելերի տեսակը	Թուլացում (+20℃)				Լայնություն		Թվային բացվածք	Մալուխի անջատման ալիքի երկարություն λcc
Մանրաթելերի տեսակը	@850 նմ	@1300 նմ	@1310 նմ	@1550 նմ	@850 նմ	@1300 նմ	Թվային բացվածք	Մալուխի անջատման ալիքի երկարություն λcc
Գ.652	---	---	≤0,36 դԲ/կմ	≤0,22 դԲ/կմ	---	---	---	≤1260 նմ
Գ.655	---	---	≤0,40 դԲ/կմ	≤0,23 դԲ/կմ	---	---	---	≤1450 նմ
50/125 մկմ	≤3,3 դԲ/կմ	≤1,2 դԲ/կմ	---	---	≥500 ՄՀց·կմ	≥500 ՄՀց·կմ	0,200±0,015 ԱԺ	---
62,5/125 մկմ	≤3,5 դԲ/կմ	≤1,2 դԲ/կմ	---	---	≥200 ՄՀց·կմ	≥500 ՄՀց·կմ	0,275±0,015 ԱԺ	---
