Stranded Loose Tube զրահապատ օպտիկամանրաթելային մալուխ

Orientalfiber Stranded Loose Tube Armored Fiber Optic Cable-ը բացօթյա օպտիկական հաղորդակցության պրոֆեսիոնալ արտադրանք է, որը ինքնուրույն մշակվել և արտադրվել է Jiangsu Xuben Photoelectric Technology Co., Ltd.-ի կողմից: Այս արտադրանքը միավորում է կայուն կառուցվածքը, հուսալի անջրանցիկ կատարումը և գերազանց մեխանիկական պաշտպանությունը և հանդիսանում է հիմնական օպտիկական մալուխային լուծում երկար հեռավորությունների և կոշտ միջավայրի հաղորդակցության փոխանցման համար:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Stranded Loose Tube Armored Fiber Optic Cable (Orientalfiber) զրահապատ արտաքին օպտիկական կապի մալուխ է՝ խրված չամրացված խողովակի կառուցվածքով: Այն օգտագործում է բարձր մոդուլով չամրացված խողովակներ՝ 250 μm օպտիկական մանրաթելեր տեղավորելու համար, որոնք համապատասխանում են մետաղական կենտրոնական ամրացման մասերին, երկկողմանի պլաստիկապատ պողպատե ժապավենի զրահին և բազմաշերտ անջրանցիկ կառուցվածքին, որոնք կարող են դիմակայել արտաքին մեխանիկական վնասներին, խոնավության էրոզիային և ջերմաստիճանի փոփոխություններին և իրականացնել անվտանգ և կայուն ազդանշանային փոխանցումներ: միջավայրեր։

Արտադրության ուժ

Սանդղակի արտադրական հզորություն Չորս ստանդարտացված արտադրական գործարաններ ապահովում են Orientalfiber Stranded Loose Tube Armored Fiber Optic Cable-ի կայուն մատակարարումը՝ բավարարելով փոքր խմբաքանակի հարմարեցված նախագծերի և լայնածավալ համաշխարհային գնումների պատվերի պահանջները:
Արհեստագործություն և որակի վերահսկում Հետևեք կատարելագործված արտադրության և պրոֆեսիոնալ արտադրությանը, կիրառեք վարպետության ոգին և խստորեն վերահսկեք արտադրանքի յուրաքանչյուր արտադրական օղակ:
Միջազգային սերտիֆիկացում Ընկերությունը ստացել է ISO9001 որակի կառավարման համակարգի սերտիֆիկացում և ISO45001 աշխատանքի առողջության և անվտանգության կառավարման համակարգի հավաստագրում, և բոլոր արտադրական գործընթացները համապատասխանում են արդյունաբերության միջազգային և ներքին ստանդարտներին:
Համաշխարհային մատակարարման համակարգ Orientalfiber արտադրանքն ունի ամբողջական արտադրական և մատակարարման շղթա, որը կարող է արդյունավետորեն արձագանքել տարբեր երկրներում և տարածաշրջաններում հաճախորդների գնումների և առաքման կարիքներին:

Orientalfiber Stranded Loose Tube զրահապատ օպտիկամանրաթելային մալուխի հիմնական առանձնահատկությունները

Գերազանց մեխանիկական և ջերմաստիճանի հարմարվողականություն, կայուն աշխատանք բարդ ջերմաստիճանային միջավայրերում
Բարձր մոդուլով չամրացված խողովակի նյութ՝ հիդրոլիզի ակնառու դիմադրությամբ և կառուցվածքային ուժով
Խողովակների լցոնման հատուկ միացությունը ապահովում է ներքին օպտիկական մանրաթելերի ամբողջական պաշտպանություն
Հատկանշական փշրման դիմադրություն և ճկուն երեսարկման կատարում՝ հարմարվող շինարարական տարբեր սցենարներին
Բազմաշերտ անջրանցիկ դիզայն, որը լիովին արգելափակում է խոնավությունը և ապահովում է արտադրանքի երկարաժամկետ ծառայության ժամկետը

Տեխնիկական բնութագրեր

Հիմնական կառուցվածքային պարամետրեր

Օպտիկական մանրաթելերի ճշգրտում. 250 մկմ ստանդարտ օպտիկական մանրաթել
Չամրացված խողովակի նյութը՝ բարձր մոդուլի ջրակայուն նյութ
Կենտրոնական ամրացում. Մետաղական ամրապնդման միջուկ (PE արտաքին պատյան ընտրովի է բազմաբնույթ արտադրանքների համար)
Անջրանցիկ կառուցվածք. Մալուխի միջուկը ջրարգելափակող լցոնիչ + չամրացված խողովակի ներքին ջրակայուն միացություն
Զրահապատ շերտ՝ երկկողմանի պլաստիկապատ պողպատե ժապավեն (PSP)
Արտաքին պատյան՝ պոլիէթիլենային (PE) պատյան
Ներքին պատյան՝ պոլիէթիլենային (PE) ներքին պատյան

Համապատասխանության ստանդարտներ

Ներքին ստանդարտ՝ YD/T 901
Միջազգային ստանդարտ՝ IEC 60794-1
Որակի համակարգ՝ ISO9001, ISO45001 հավաստագրված

Մեխանիկական և բնապահպանական կատարում

Սեղմման դիմադրություն. Համապատասխանում է բացօթյա թաղված երեսարկման մեխանիկական սթրեսի պահանջներին
Ճկման կատարումը. Լավ ճկունություն, հարմար կառուցում և տեղադրում
Ջերմաստիճանի դիմադրություն. հարմարվել ջերմաստիճանի լայն տիրույթի փոփոխություններին
Անջրանցիկ դասակարգ. Բազմաշերտ անջրանցիկ կառուցվածք, 100% մալուխի միջուկի լցում և կնքում

Orientalfiber Stranded Loose Tube զրահապատ օպտիկամանրաթելային մալուխի կիրառությունները

Orientalfiber Stranded Loose Tube զրահապատ օպտիկամանրաթելային մալուխը ունի կիրառական սցենարների լայն շրջանակ՝ ընդգրկելով օպտիկական հաղորդակցության փոխանցման բազմաթիվ ոլորտներ.

Հեռկապի արդյունաբերություն Հեռահաղորդակցության ներքին և արտասահմանյան օպերատորների միջքաղաքային կապի ցանցի փոխանցում

Ռադիո և հեռուստատեսություն Ռադիո և հեռուստատեսային կապի ցանցի ազդանշանների փոխանցման համակարգ
Տվյալների փոխանցում Տեղական ցանցի (LAN) գերարագ տվյալների փոխանցում
Արդյունաբերական ոլորտներ Էլեկտրաէներգիայի համակարգ, երկաթուղային տարանցիկ հաղորդակցություն, մայրուղու ազդանշանի փոխանցում և արդյունաբերական առջևի միացում
Ենթակառուցվածք Բացօթյա ուղղակի թաղում, ստորգետնյա խողովակաշար, կոշտ տեղանքով հաղորդակցության ինժեներական տեղադրում

Ստանդարտներ

GYTA53 մալուխը համապատասխանում է ստանդարտ YD/T 901, ինչպես նաև IEC 60794-1 ստանդարտներին:

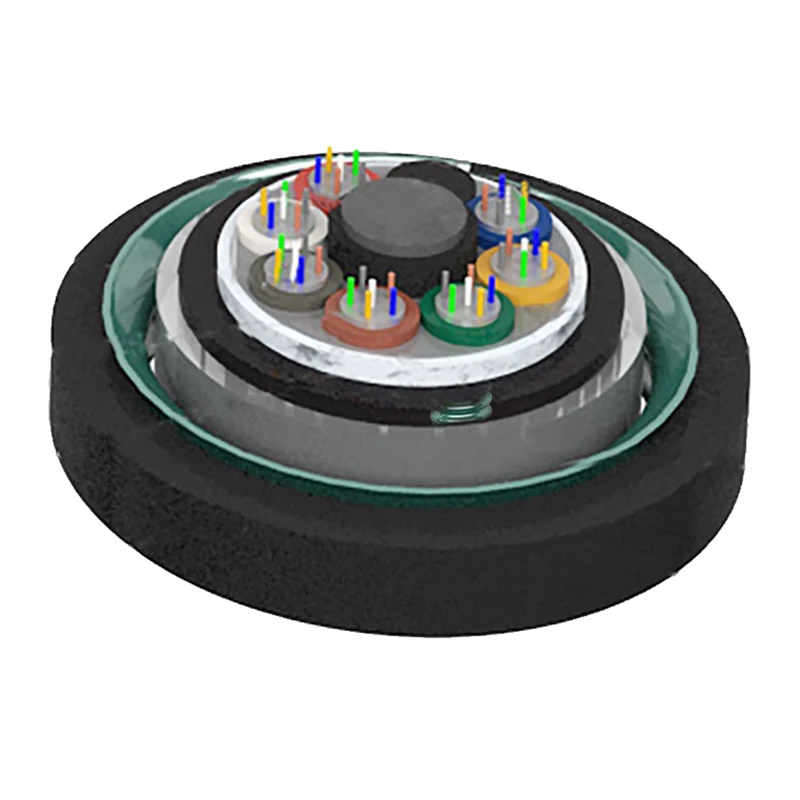

Կառուցվածքային գծագրություն

1. Մանրաթել

2.Խողովակների լրացման միացություն

3. Չամրացված խողովակ

4. Մալուխի լրացման միացություն

5.ԱՊԼ

6.PE ներքին պատյան

7. Ջրի արգելափակման նյութ

8.PSP

9. Կենտրոնական ուժի անդամ

10.PE Արտաքին պատյան

Stranded Loose Tube Armored Fiber Optic Cable

Տեխնիկական պարամետրեր

Մալուխի տեսակը (Ավելացել է 2 մանրաթելով)	Մանրաթելերի հաշվարկ	Խողովակներ	Լցոնիչներ	Մալուխի քաշը (հղում) (կգ/կմ)	Առաձգական ուժ Երկար/կարճաժամկետ (N)	Ճզմելու դիմադրություն Երկար/կարճաժամկետ (N/100 մմ)	Ճկման շառավիղ Ստատիկ/Դինամիկ (մմ)
GYTA53-2~6Xn	2~6	1	5	177	1000/3000	1000/3000	12.5D/25D
GYTA53-8~12Xn	8~12	2	4	177
GYTA53-14~18Xn	14~18	3	3	177
GYTA53-20~24Xn	20-24 թթ	4	2	177
GYTA53-26~30Xn	26-30 թթ	5	1	177
GYTA53-32~36Xn	32~36	6	0	177
GYTA53-38~48Xn	38~48 թթ	4	1	194
GYTA53-50~60Xn	50-60	5	0	194
GYTA53-62~72Xn	62~72 թթ	6	0	204
GYTA53-74~84Xn	74~84 թթ	7	1	239
GYTA53-86~96Xn	86~96 թթ	8	0	239
GYTA53-98~108Xn	98-108 թթ	9	1	275
GYTA53-110~120Xn	110-120 թթ	10	0	275
GYTA53-122~132Xn	122~132 թթ	11	1	312
GYTA53-134~144Xn	134~144 թթ	12	0	312
GYTA53-146~216Xn	146~216 թթ	13~18	5~0	312

Պահպանման/Օպերացիոն ջերմաստիճանը՝ -40℃-+70℃

Օպտիկական բնութագրեր

Մանրաթելերի տեսակը	Թուլացում (+20℃)				Լայնություն		Թվային բացվածք	Մալուխի անջատման ալիքի երկարություն λcc
Մանրաթելերի տեսակը	@850 նմ	@1300 նմ	@1310 նմ	@1550 նմ	@850 նմ	@1300 նմ	Թվային բացվածք	Մալուխի անջատման ալիքի երկարություն λcc
Գ.652	---	---	≤0,36 դԲ/կմ	≤0,22 դԲ/կմ	---	---	---	≤1260 նմ
Գ.655	---	---	≤0,40 դԲ/կմ	≤0,23 դԲ/կմ	---	---	---	≤1450 նմ
50/125 մկմ	≤3,0 դԲ/կմ	≤1,0 դԲ/կմ	---	---	≥500 ՄՀց·կմ	≥500 ՄՀց·կմ	0,200±0,015 ԱԺ	---
62,5/125 մկմ	≤3,3 դԲ/կմ	≤1,0 դԲ/կմ	---	---	≥200 ՄՀց·կմ	≥500 ՄՀց·կմ	0,275±0,015 ԱԺ	---

Նշում.

ա. Xn վերջածանցը նշանակում է մանրաթելի տեսակը

բ. Մանրաթելի և խողովակի գունային դասավորությունները նշված են գույնի նույնականացման աղյուսակում

գ. Խցանված չամրացված խողովակի զրահապատ օպտիկամանրաթելային մալուխը չպետք է պահվի բացօթյա միջավայրում ավելի քան 6 ամիս, որպեսզի մալուխի կծիկը լավ վիճակում լինի:
