Stranded Loose Tube Ոչ մետաղական ամրության անդամ Զրահապատ օպտիկամանրաթելային մալուխ

The Stranded Loose Tube Ոչ մետաղական ամրության անդամ զրահապատ օպտիկամանրաթելային մալուխը, որը մատակարարվում է Orientalfiber-ի կողմից, բացօթյա օպտիկական մալուխ է, որն ունի բազմաշերտ պաշտպանիչ կառուցվածք: Դրա հիմնական դիզայնը ներառում է 250 մկմ օպտիկական մանրաթելերի տեղադրում բարձր մոդուլով նյութից պատրաստված չամրացված խողովակների մեջ, որոնց խողովակները լցված են ջուրը արգելափակող միացությամբ՝ խոնավության ներթափանցումը կանխելու համար:

Հիմնական հատկանիշները և հիմնական առավելությունները

• Էլեկտրամագնիսական միջամտության (EMI) անձեռնմխելիություն. օգտագործելով ոչ մետաղական FRP ամրության անդամ՝ Stranded Loose Tube Ոչ մետաղական ուժի անդամի զրահապատ օպտիկամանրաթելային մալուխը անձեռնմխելի է կայծակի հարվածներից և էլեկտրական միջամտությունից՝ այն դարձնելով այն հարմար բարձր լարման միջավայրերի համար:
• Երկշերտ զրահապատ պաշտպանություն. APL-ի և PSP-ի համադրությունը ապահովում է ճզմման բարձր դիմադրություն և բարձր մակարդակի պաշտպանություն կրծողների հարձակումներից և տեղադրման ընթացքում մեխանիկական ազդեցություններից:
• Հիդրոլիզի դիմացկուն դիզայն. բարձր ամրության չամրացված խողովակի նյութը հատուկ ձևավորված է հիդրոլիզին դիմակայելու համար՝ ապահովելով մանրաթելերի երկարակեցությունը խոնավ կլիմայական պայմաններում:
• Համապարփակ ջրային արգելափակում. բազմաշերտ համակարգը, ներառյալ խողովակների լցոնման բաղադրությունը, 100% մալուխի միջուկի լցոնումը և ջուրը արգելափակող նյութերը, ապահովում են մալուխի ջրակայունությունը հիդրոստատիկ ճնշման ներքո:

Տեխնիկական բնութագրեր

• Օպտիկամանրաթելային քանակ. կարգավորելի կոնֆիգուրացիաներ 2-ից մինչև 144 միջուկ:
• Ուժեղության անդամ. Կենտրոնական մանրաթելային ամրացված պլաստիկ (FRP)՝ կամընտիր PE ծածկույթով հատուկ տրամագծերի համար:
• Զրահապատ շերտեր. երկայնական փաթաթված APL (ալյումինե պոլիէթիլենային լամինատ) և PSP (պլաստիկ ծածկված պողպատե ժապավեն):
• Ստանդարտի համապատասխանություն. Լիովին համապատասխանում է YD/T 901 և IEC 60794-1 միջազգային ստանդարտներին:
• Բնապահպանական միջակայք. կայուն աշխատանք -40°C-ից +70°C ջերմաստիճանի գրադիենտում:
• Ծածկույթի նյութը՝ ուլտրամանուշակագույն ճառագայթման դիմացկուն պոլիէթիլեն (PE) բացօթյա ծառայության երկարացման համար:

Տարբեր կիրառական դաշտեր

ԱյնStranded Loose Tube Ոչ մետաղական ամրության անդամ Զրահապատ օպտիկամանրաթելային մալուխտեղակայված է տարբեր կարևոր ոլորտներում.

1. Հեռահաղորդակցության օպերատորներ. ձայնային և տվյալների ծառայությունների համար հուսալի հիմք և մուտքի ցանցի մալուխներ:
2. Էլեկտրաէներգիայի և կոմունալ ցանցեր. տվյալների անվտանգ փոխանցում բարձրավոլտ էլեկտրահաղորդման գծերի մոտ, որտեղ մետաղական անդամները սահմանափակված են:
3. Ռադիո և հեռուստատեսություն. կապի և տեղեկատվության փոխանցման համակարգերի ազդանշանների կայուն բաշխում:
4. Տրանսպորտային ենթակառուցվածք. իրական ժամանակի տվյալների մոնիտորինգ և հաղորդակցություն երկաթուղային տարանցման, մայրուղիների և խելացի երթևեկության համակարգերի համար:

Ստանդարտներ

GYFTA53 մալուխը համապատասխանում է ստանդարտ YD/T 901-ին, ինչպես նաև IEC 60794-1-ին:

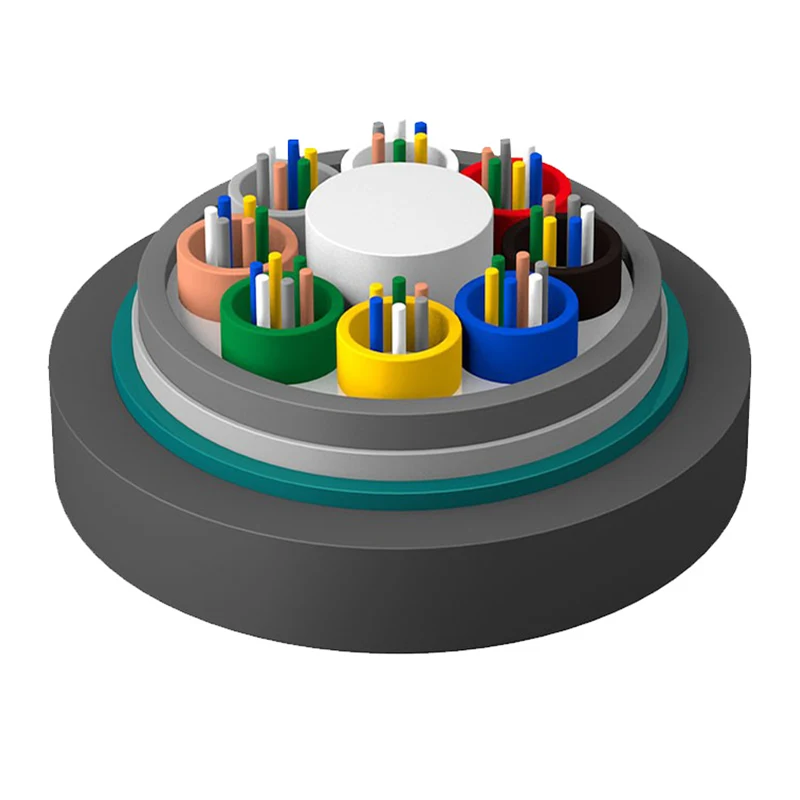

Կառուցվածքային գծագրություն

1. Մանրաթել

2.Խողովակների լրացման միացություն

3. Չամրացված խողովակ

4. Մալուխների լցման միացություն

5.ԱՊԼ

6.PE ներքին պատյան

7. Ջրի արգելափակման նյութ

8.PSP

9.FRP Strength անդամ

10.PE Արտաքին պատյան

Տեխնիկական պարամետրեր

Պահպանման/Օպերացիոն ջերմաստիճանը՝ -40℃-+70℃

Օպտիկական բնութագրեր

Նշում.

ա. Xn վերջածանցը նշանակում է մանրաթելի տեսակ

բ. Մանրաթելի և խողովակի գունային դասավորությունները նշված են գույնի նույնականացման աղյուսակում

գ. Մալուխը չպետք է պահվի բացօթյա միջավայրում 6 ամսից ավելի, որպեսզի մալուխի ոլորը լավ վիճակում լինի

Կիրառում՝ ծորան/օդային/Ուղիղ թաղված

Հաճախակի տրվող հարցեր (ՀՏՀ)

Հարց. Ի՞նչն է «Ոչ մետաղական» հատկանիշը կարևոր այս զրահապատ մալուխի համար:

A: Չնայած մալուխն ունի մետաղական զրահ (APL/PSP), ոչ մետաղական FRP կենտրոնական ամրության անդամը թույլ չի տալիս մալուխին գործել որպես շարունակական հաղորդիչ կայծակի կամ բարձր լարման ինդուկցիայի համար՝ զգալիորեն բարձրացնելով անվտանգությունը էլեկտրական միջանցքներում:

Հ. Արդյո՞ք թաղված չամրացված խողովակը ոչ մետաղական ամրության անդամ զրահապատ օպտիկամանրաթելային մալուխը հարմար է ուղղակի թաղման համար:

A: Այո: Կրկնակի զրահապատ կառուցվածքը (ալյումինե և պողպատե ժապավեններ) ապահովում է անհրաժեշտ առաձգական ուժ և ճզմման դիմադրություն, որն անհրաժեշտ է հողի մեծ մասում ուղղակի թաղման համար:

Հարց. Ինչպե՞ս է Orientalfiber-ն ապահովում մալուխի խոնավության դիմադրությունը ժամանակի ընթացքում:

A: Մենք օգտագործում ենք 100% միջուկը լցնող միացություն, որը համակցված է ինչպես APL, այնպես էլ PSP արգելքներով: Այս ավելորդ համակարգը ապահովում է, որ նույնիսկ եթե արտաքին պատյանը վնասված է, խոնավությունը չի կարող ներթափանցել մանրաթել կրող խողովակները:
