Uni-tube Light-զրահապատ օպտիկամանրաթելային մալուխ

Orientalfiber Uni-tube Light-զրահապատ օպտիկամանրաթելային մալուխը նախատեսված է արտաքին կապի և փոխանցման հուսալի կիրառությունների համար: Մալուխի կառուցվածքը տեղադրում է 250 մկմ օպտիկական մանրաթելեր բարձր ամրության չամրացված խողովակի մեջ, որը լցված է անջրանցիկ բաղադրությամբ՝ ապահովելու կայուն ազդանշանի կատարումը և մանրաթելերի երկարատև պաշտպանությունը: Երկկողմանի պլաստիկ ծածկով պողպատե գոտին (PSP) երկայնքով փաթաթված է չամրացված խողովակի շուրջ, մինչդեռ ջուրը արգելափակող նյութերն ավելի են բարձրացնում խոնավության դիմադրությունը և կառուցվածքի կայունությունը:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Uni-tube Light-զրահապատ օպտիկամանրաթելային մալուխն ունի ճշգրիտ նախագծված կառուցվածք, որն օպտիմիզացված է գործնական կիրառման համար: 250 մկմ օպտիկական մանրաթելերը տեղադրվում են չամրացված խողովակի մեջ, որը պատրաստված է բարձր մոդուլային նյութից, որի խողովակն ամբողջությամբ լցված է մասնագիտացված անջրանցիկ բաղադրությամբ:

Երկկողմանի պլաստիկ ծածկով պողպատե գոտու (PSP) շերտը երկայնքով փաթաթված է չամրացված խողովակի շուրջը, պողպատե գոտու և չամրացված խողովակի միջև տեղադրված է ջուրը արգելափակող նյութ՝ կոմպակտությունն ու անջրանցիկ աշխատանքը բարձրացնելու համար: Երկու զուգահեռ պողպատե մետաղալարեր տեղադրված են երկու կողմերում՝ առաձգական ամրության համար, և արտամղված պոլիէթիլենային (PE) պատյանը կազմում է մալուխի վերջնական կառուցվածքը:

Ապրանքի հիմնական բնութագրերը

Այս բաժինը ուրվագծում է Uni-tube Light-զրահապատ օպտիկամանրաթելային մալուխի ֆունկցիոնալ առավելությունները, որոնք ուղղակիորեն օգուտ են բերում գնումների և ինժեներական նախագծերին.

Կայուն մեխանիկական և ջերմաստիճանային կատարում՝ հարմարվող արտաքին կլիմայական փոփոխություններին
Բարձր ամրության հիդրոլիզի դիմացկուն չամրացված խողովակ երկար սպասարկման ժամկետի համար
Խողովակների լցոնման մասնագիտացված միացությունը ապահովում է մանրաթելերի նպատակային պաշտպանություն
Գերազանց ճկուն դիմադրություն և գործառնական ճկունություն տեղում տեղադրման համար
PSP շերտը բարձրացնում է խոնավության դիմացկուն և ֆիզիկական պաշտպանությունը
Երկկողմանի պողպատե լարերը ապահովում են հուսալի առաձգական ուժ երեսարկման և օգտագործման ընթացքում
Փոքր տրամագիծը և թեթև դիզայնը հեշտացնում են տեղադրումը և նվազեցնում աշխատուժի ծախսերը
Աջակցություն ավելի երկար հատվածների երկարություններին` միացման կետերը և ազդանշանի կորուստը նվազեցնելու համար

Համապատասխանության ստանդարտներ

Uni-tube Light-զրահապատ օպտիկամանրաթելային մալուխը (GYXS/GYXTW տիպ) լիովին համապատասխանում է ստանդարտ YD/T 769.9-ին, որը համապատասխանում է ներքին և միջազգային ինժեներական կիրառման առանձնահատկություններին և նպաստում նախագծի ընդունմանը և որակի հավաստագրմանը:

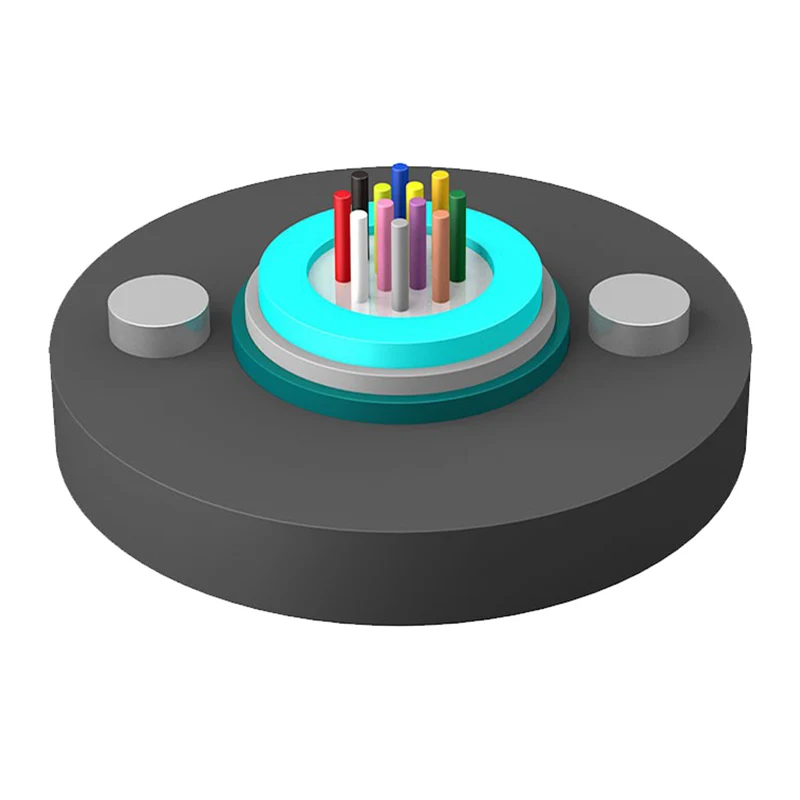

Կառուցվածքային կազմի դիագրամ

Մանրաթել
Խողովակների փաթեթ
Խողովակների լցոնման միացություն
Չամրացված խողովակ
Պողպատե մետաղալարեր
Ջրի արգելափակման նյութ
PSP (երկկողմանի պլաստիկ ծածկով պողպատե գոտի)
PE պատյան (պոլիէթիլենային պատյան)

Գնումների արժեքը և առավելությունները

Զանգվածային գնորդների և ինժեներական հաճախորդների համար

Orientalfiber Uni-tube Light-զրահապատ օպտիկամանրաթելային մալուխի ընտրությունը շոշափելի արժեք է բերում գնումների որոշումներին և ծրագրի իրականացմանը.

Կայուն մատակարարման հզորությունՉորս ինքնակառավարվող գործարանները երաշխավորում են ժամանակին առաքում մեծ ծավալի պատվերների համար
Ծախսերի արդյունավետ կատարումՀավասարակշռված պաշտպանությունը և թեթև կառուցվածքը նվազեցնում են նյութի և տեղադրման ծախսերը
Հավաստագրված որակISO հավաստագրված արտադրական համակարգերը նվազագույնի են հասցնում խափանումների ռիսկերը և հետսպասարկման ծախսերը
Լայն ՀամատեղելիությունՀամապատասխանում է արդյունաբերության ստանդարտներին, հարմար է բազմաթիվ ենթակառուցվածքային ոլորտների համար

ՀՏՀ – Հաճախակի տրվող հարցեր

Q1. Որո՞նք են Uni-tube Light-զրահապատ օպտիկամանրաթելային մալուխի կիրառման առաջնային սցենարները:

A: Արտադրանքը նախատեսված է բացօթյա հաղորդակցման ծրագրերի համար, ներառյալ հեռահաղորդակցության ցանցերը, ռադիո և հեռուստատեսային համակարգերը, էներգիայի հաղորդակցությունը, երկաթուղային տրանսպորտը, մայրուղու ազդանշանի փոխանցումը և LAN տվյալների փոխանցման նախագծերը:

Q2: Արդյո՞ք արտադրանքը աջակցում է հարմարեցված երկարության արտադրությանը:

A: Այո, Uni-tube Light-զրահապատ օպտիկամանրաթելային մալուխը կարող է արտադրվել ավելի երկար հատվածներով՝ բավարարելու ինժեներական երեսարկման հատուկ պահանջները:

Q3: Ինչ որակի հավաստագրեր ունեն արտադրանքը և արտադրողը:

A. Jiangsu Xuben Photoelectric Technology Co., Ltd.-ն ունի ISO9001 և ISO45001 հավաստագրեր, և մալուխը համապատասխանում է YD/T 769.9 արդյունաբերական ստանդարտներին:

Q4: Որո՞նք են այս մալուխի տեղադրման առավելությունները:

Պատ. Փոքր տրամագիծը, թեթև քաշը և ճկուն կառուցվածքը տեղում տեղադրումն ավելի արդյունավետ են դարձնում՝ նվազեցնելով շինարարության ժամանակն ու աշխատուժը ինժեներական նախագծերի համար:

Uni-tube Light-armored Fiber Optic Cable

Տեխնիկական պարամետրեր

Մալուխի տեսակը (Ավելացել է 2 մանրաթելով)	Մանրաթելերի հաշվարկ	Մալուխի քաշը (հղում) (կգ/կմ)	Առաձգական ուժ Երկար/կարճաժամկետ (N)	Ճզմելու դիմադրություն Երկար/կարճաժամկետ (N/100 մմ)	Ճկման շառավիղ Ստատիկ/Դինամիկ (մմ)
GYXS/GYXTW-2~12Xn	2~12	82	600/1500 թթ	300/1000	10D/20D
GYXS/GYXTW-14~24Xn	14~24	127	600/1500 թթ
GYXS/GYXTW-2~12Xn	2~12	124	1000/3000
GYXS/GYXTW-14~24Xn	14~24	147	1000/3000

Պահպանման/Օպերացիոն ջերմաստիճանը՝ -40℃-+70℃

Օպտիկական բնութագրեր

Մանրաթելերի տեսակը	Թուլացում (+20℃)				Լայնություն		Թվային բացվածք	Մալուխի անջատման ալիքի երկարություն λcc
Մանրաթելերի տեսակը	@850 նմ	@1300 նմ	@1310 նմ	@1550 նմ	@850 նմ	@1300 նմ	Թվային բացվածք	Մալուխի անջատման ալիքի երկարություն λcc
Գ.652	---	---	≤0,36 դԲ/կմ	≤0,22 դԲ/կմ	---	---	---	≤1260 նմ
Գ.655	---	---	≤0,40 դԲ/կմ	≤0,23 դԲ/կմ	---	---	---	≤1450 նմ
50/125 մկմ	≤3,3 դԲ/կմ	≤1,2 դԲ/կմ	---	---	≥500 ՄՀց·կմ	≥500 ՄՀց·կմ	0,200±0,015 ԱԺ	---
62,5/125 մկմ	≤3,5 դԲ/կմ	≤1,2 դԲ/կմ	---	---	≥200 ՄՀց·կմ	≥500 ՄՀց·կմ	0,275±0,015 ԱԺ	---

Նշում.

ա. Xn վերջածանցը նշանակում է մանրաթելի տեսակ

բ. Մանրաթելի և խողովակի գունային դասավորությունները նշված են գույնի նույնականացման աղյուսակում

գ. Միախողովակային թեթև զրահապատ օպտիկամանրաթելային մալուխը չպետք է պահվի բացօթյա միջավայրում ավելի քան 6 ամիս, որպեսզի մալուխի ոլորը լավ վիճակում լինի:
