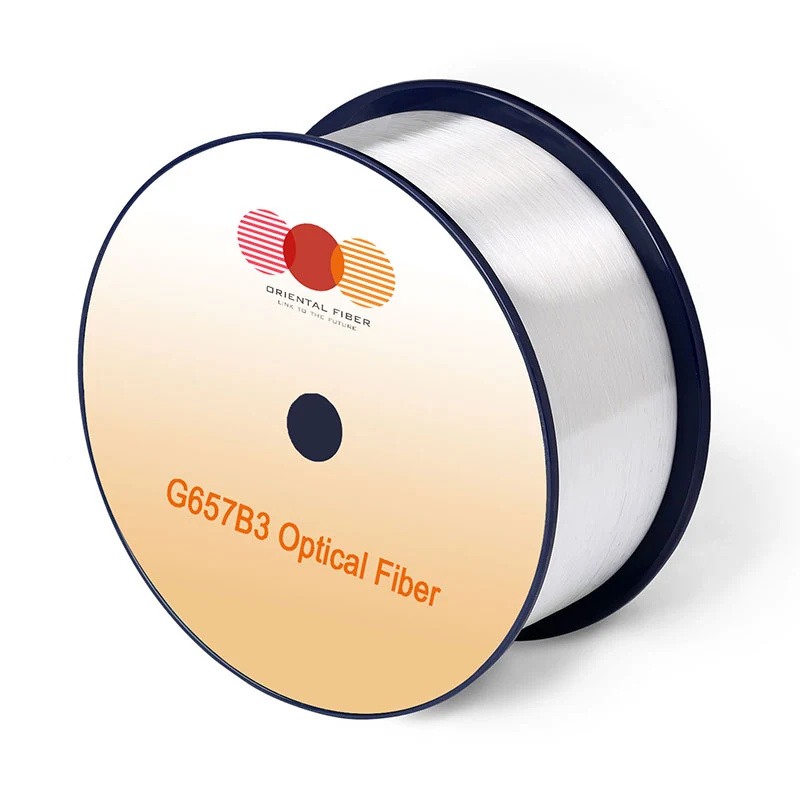

Մեկ ռեժիմի օպտիկական մանրաթել G.657.B3

Բնութագրեր

Պայմաններ

Speci fi ed արժեքներ

Միավորներ

Օպտիկական Բնութագրեր

Թուլացում

1310NM

≤0.35

[DB / կմ]

1383NM (H2- ծերացումից հետո)

≤0.35

[DB / կմ]

1550NM

≤0.21

[DB / կմ]

1625nm

≤0.23

[DB / կմ]

Թուլացում ընդդեմ ալիքի երկարության

Մաքս. α di ff erence

1285-1330NM, in Տեղեկանք 1310NM- ին

≤0.03

[DB / կմ]

1525-1575NM, in Հղում 1550NM- ին

≤0.02

[DB / կմ]

Զրո Dispersion ալիքի երկարությունը (λ0)

Մի քիչ

1300-1324

[NM]

Զրո Ցրման լանջը (S0)

Մի քիչ

≤0.092

[PS / (NM2 · KM)]

PMD

Առավելագույն Անհատական ​​մանրաթել

Մի քիչ

≤0.1

[PS / √km]

Հղումների դիզայնի արժեքը (M = 20, Q = 0.01%)

Մի քիչ

≤0.06

[PS / √km]

Բնորոշ Արժեք

Մի քիչ

0.04

[PS / √km]

Կաբել Cuto FF ալիքի երկարություն (λCC)

Մի քիչ

≤1260

[NM]

Ռեժիմ Դաշտային տրամագիծ (MFD)

1310NM

8.2-9.0

[μm]

1550NM

9.1-10.1

[μm]

E FF ընձի խմբային ցուցիչ (NE FF)

1310NM

1.468

Մի քիչ

1550NM

1.469

Մի քիչ

Կետ Անխանգություն

1310NM

≤0.05

[DB]

1550NM

≤0.05

[DB]

Երկրաչափական Բնութագրեր

Ծածկույթ Տրամագիծ

Մի քիչ

125.0 ± 0.7

[μm]

Ծածկույթ Չկառավարություն

Մի քիչ

≤0.7

[%]

Ծածկույթ Տրամագիծ

Մի քիչ

235-245

[μm]

Ծածկույթով ծածկված Կենտրոնացման սխալ

Մի քիչ

≤12.0

[μm]

Ծածկույթ Չկառավարություն

Մի քիչ

≤6.0

[%]

Հիմնական ծածկույթ Կենտրոնացման սխալ

Մի քիչ

≤0.5

[μm]

Գանգուր (շառավիղ)

Մի քիչ

≥44 տարեկան

[մ]

Առաքում Երկարություն

Մի քիչ

Վեր դեպի 25.2

[KM / REEL]

Բնապահպանական բնութագրերը

1310NM, 1550NM & 1625NM

Ջերմաստիճան Կախվածությունը պայմանավորված է թուլացումից

-60 ℃ to + 85 ℃

≤0.05

[DB / կմ]

Temperature երմաստիճանի խոնավություն Հեծանվավազք է առաջացրել թուլացում

-10 ° C դեպի + 85 ° C, 98% RH

≤0.05

[DB / կմ]

Ջրատար Կախվածությունը պայմանավորված է թուլացումից

23 ° C, 30 օր

≤0.05

[DB / կմ]

Խոնավ He երմության կախվածությունը պայմանավորված է թուլացում

85 ° C եւ 85% RH, համար 30 օր

≤0.05

[DB / կմ]

Չորացնել He երմության ծերացում

85 ℃, 30 օր

≤0.05

[DB / կմ]

Մեխանիկական Speci Fi Cation

Ապացույց Փորձարկում

Մի քիչ

≥9.0

[N]

Մի քիչ

≥1.0

[%]

Մի քիչ

≥100

[Kpsi]

Մակրո-թեքում Պայմանավորված կորուստ

1 շրջադարձեք մի մանդարով 10 մմ շառավիղ

1550NM

≤0.03

[DB]

1 Շրջադարձեք 10 մմ շառավղով մանդարով

1625nm

≤0.1

[DB]

1 Շրջադարձեք մանդարից 7,5 մմ շառավղով

1550NM

≤0.08

[DB]

1 շրջադարձեք մի մանդարով 7,5 մմ շառավիղ

1625nm

≤0.25

[DB]

1 Շրջվում է 5 մմ շառավղով մանդարով

1550NM

≤0.15

[DB]

1 Շրջվում է 5 մմ շառավղով մանդարով

1625nm

≤0.45

[DB]

Ծածկույթ Ժապավենի ուժ

բնորոշ Միջին ուժ

1.5

[N]

պիկ ստիպել

1.3-8.9

[N]

Դինամիկ Հոգնածության պարամետր (ND)

Մի քիչ

≥20

Մի քիչ
