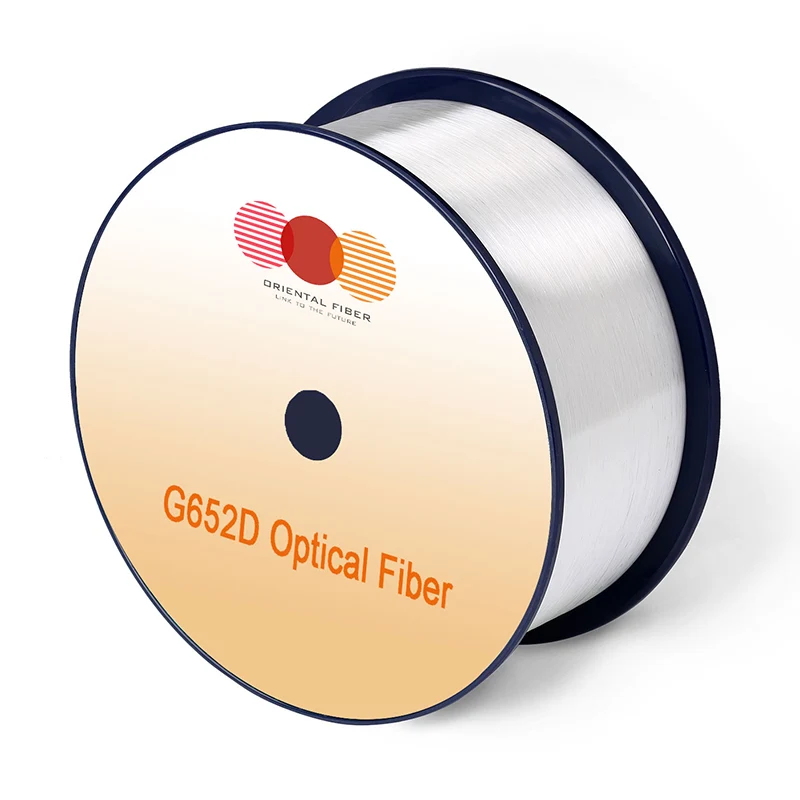

Մեկ ռեժիմի օպտիկական մանրաթել G.652D

Բնութագրեր

Պայմաններ

Նշված արժեքները

Միավորներ

Օպտիկական բնութագրերը

Թուլացում

1310NM

≤0.34

[DB / կմ]

1383NM (H2- ծերացումից հետո)

≤0.34

[DB / կմ]

1550NM

≤0.20

[DB / կմ]

1625nm

≤0.24

[DB / կմ]

Հանգստանում ընդդեմ ալիքի երկարության

Մաքս. α di ff erence

1285-1330NM, 1310NM- ի վերաբերյալ

≤0.03

[DB / կմ]

1525-1575NM, 1550NM- ի վերաբերյալ

≤0.02

[DB / կմ]

Ցրվել COE FFI CIIT- ին

1285-1340NM

-3.5-ից 3.5

[PS / (NM · կմ)]

1550NM

≤18

[PS / (NM · կմ)]

1625nm

≤22

[PS / (NM · կմ)]

Զրոյական ցրման ալիքի երկարություն (λ0)

Մի քիչ

1300-1324

[NM]

Զրոյական ցրման լանջը (S0)

Մի քիչ

≤0.092

[PS / (NM2 · KM)]

Բնորոշ արժեք

Մի քիչ

0.086

[PS / (NM2 · կմ]

PMD

Առավելագույն անհատական ​​մանրաթել

Մի քիչ

≤0.1

[PS / √km]

Հղումների դիզայնի արժեքը (M = 20, Q = 0.01%)

Մի քիչ

≤0.06

[PS / √km]

Բնորոշ արժեք

Մի քիչ

0.04

[PS / √km]

Cable Cuto FF ալիքի երկարություն (λCC)

Մի քիչ

≤1260

[NM]

MODE դաշտի տրամագիծը (MFD)

1310NM

8.7-9.5

[μm]

1550NM

9.8-10.8

[μm]

E FF ընձի խմբային ցուցիչ (NE FF)

1310NM

1.466

Մի քիչ

1550NM

1.467

Մի քիչ

Կետային անջատումներ

1310NM

≤0.05

[DB]

1550NM

≤0.05

[DB]

Երկրաչափական բնութագրերը

Ծածկված տրամագիծը

Մի քիչ

125.0 ± 0.7

[μm]

Ծածկված ոչ շրջանառություն

Մի քիչ

≤1.0

[%]

Ծածկույթի տրամագիծը

Մի քիչ

235-250

[μm]

Ծածկապատման կոդավորման կենտրոնացման սխալ

Մի քիչ

≤12.0

[μm]

Ծածկույթների շրջանաձեւություն

Մի քիչ

≤6.0

[%]

Հիմնական ծածկույթների կենտրոնացման սխալ

Մի քիչ

≤0.6

[μm]

Գանգուր (շառավիղ)

Մի քիչ

≥44 տարեկան

[մ]

Առաքման երկարությունը

Մի քիչ

Մինչեւ 50.4

[KM / REEL]

Բնապահպանական բնութագրերը

1310NM, 1550NM & 1625NM

Ջերմաստիճանի կախվածությունը նվազեցրել է թուլացումը

-60 ℃ to + 85 ℃

≤0.05

[DB / կմ]

Temperature երմաստիճանի խոնավության հեծանվավազքը հանգեցրել է թուլացում

-10 ° C- ից + 85 ° C, 98% RH

≤0.05

[DB / կմ]

Ջրի ընկղմամբ կախվածությունը նվազեցրել է թուլացումը

23 ° C, 30 օր

≤0.05

[DB / կմ]

Խոնավ ջերմության կախվածությունը թուլացրեց թուլացումը

85 ° C եւ 85% RH, 30 օր

≤0.05

[DB / կմ]

Չոր ջերմության ծերացում

85 ℃, 30 օր

≤0.05

[DB / կմ]

Մեխանիկական բնութագրեր

Ապացույցների թեստ

Մի քիչ

≥9.0

[N]

Մի քիչ

≥1.0

[%]

Մի քիչ

≥100

[Kpsi]

Մակրո-թեքում հետեւել է թուլացումը

100-ը շրջվում է 30 մմ շառավղով մանդարով

1625nm

≤0.05

[DB]

100-ը շրջվում է 25 մմ շառավղով մանդարով

1310NM եւ 1550NM

≤0.05

[DB]

1 շրջադարձեք 16 մմ շառավղով մանդարով

1550NM

≤0.05

[DB]

Ծածկույթի ժապավենի ուժ

Բնորոշ միջին ուժ

1.5

[N]

պիկ ուժ

1.3-8.9

[N]

Դինամիկ հոգնածության պարամետր (ND)

Մի քիչ

≥20

Մի քիչ
