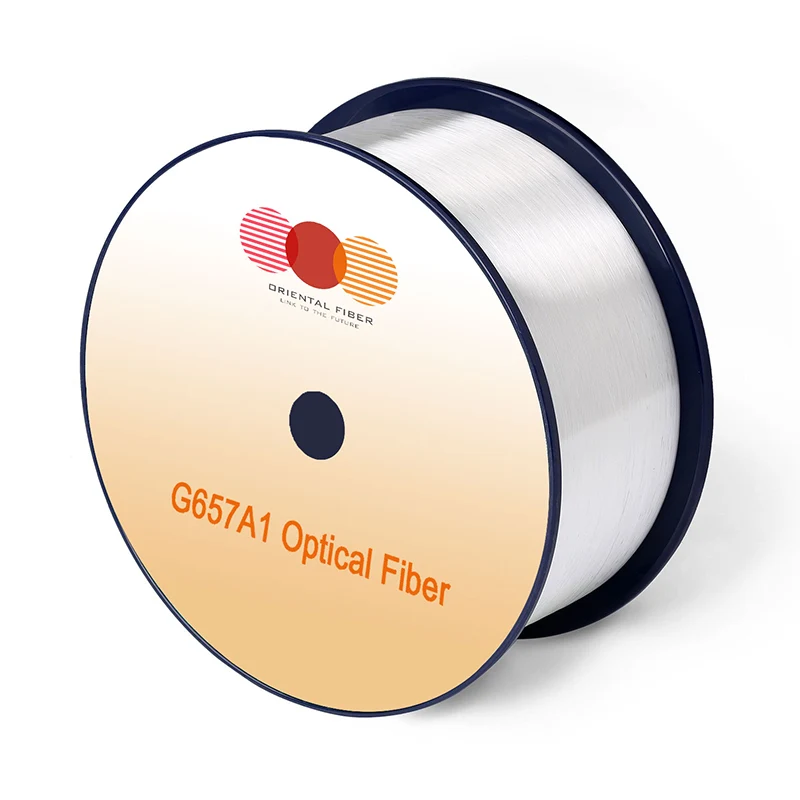

Մեկ ռեժիմ Optical Fiber G.657.A1

Մեկ ռեժիմ Optical Fiber G.657.A1 Orientalfiber-ից նախատեսված է ժամանակակից օպտիկամանրաթելային ցանցերի համար, որոնք պահանջում են ճկունություն, կայուն փոխանցում և հեշտ տեղադրում: Որպես վստահելի Չինաստանի արտադրող և մատակարար՝ Orientalfiber-ն առաջարկում է G.657.A1 մանրաթել, որը օպտիմիզացված է O-E-S-C-L տիրույթի (1260–1625 նմ) կիրառությունների համար՝ ճկման կորուստների նկատմամբ ուժեղ դիմադրությամբ և խիտ տեղակայման միջավայրերում, ինչպիսիք են FTTx-ը և ներքին մալուխային համակարգերը:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Մեկ ռեժիմ Optical Fiber G.657.A1-ը նախագծված է կայուն օպտիկական աշխատանքը պահպանելու համար նույնիսկ փոքր ճկման շառավղի պայմաններում: Համեմատած սովորական մանրաթելերի հետ՝ այն զգալիորեն նվազեցնում է մակրոճկման կորուստը՝ դարձնելով այն հարմար ներքին մալուխների, մուտքի ցանցերի և կոմպակտ օպտիկական բաշխման համակարգերի համար:

Գործնական տեղակայման ժամանակ այս մանրաթելը հաճախ օգտագործվում է այնպիսի միջավայրերում, որտեղ տեղադրողները սահմանափակ տարածություն ունեն, ինչպիսիք են միաձուլման փակումները, բաշխիչ տուփերը և պատին ամրացված պահարանները: Բարելավված ճկման հանդուրժողականությունը օգնում է նվազեցնել տեղադրման զգայունությունը և նվազեցնում է աշխատանքի վատթարացման վտանգը, որն առաջանում է ոչ պատշաճ վարման հետևանքով:

Գնումների հիմնական առավելությունները

Նվազեցված տեղադրման ռիսկը

Միաժամանակ Optical Fiber G.657.A1-ի ճկման օպտիմիզացված կատարումը թույլ է տալիս տեղադրողներին աշխատել ավելի ամուր ճկման շառավղներով՝ առանց ազդանշանի ավելորդ կորստի պատճառելու: Սա հատկապես օգտակար է FTTx նախագծերում և փակ երթուղավորման սցենարներում, որտեղ տարածքը սահմանափակ է:

Wide Band Համատեղելիություն

Աջակցում է O-E-S-C-L ամբողջ ժապավենը (1260–1625 նմ), ինչը հարմար է ցանցի ընթացիկ և ապագա արդիականացման համար: Այն ապահովում է L-band հավելվածների և հեռահար փոխանցման պահանջների հետ համատեղելիությունը:

Ծրագրի ավելի ցածր ընդհանուր արժեքը

Նվազագույնի հասցնելով ճկման հետ կապված կորուստները և նվազեցնելով վերամշակումը տեղադրման ընթացքում՝ այս մանրաթելն օգնում է նվազեցնել տեղակայման ընդհանուր ծախսերը: Այն նաև նվազեցնում է մալուխի պահպանման և տեղադրման ժամանակ խիստ պայմանների պահպանման անհրաժեշտությունը:

Կայուն Splicing Performance

Ճշգրիտ երկրաչափական պարամետրերը ապահովում են միացման ցածր կորուստ և բարձր արդյունավետություն մանրաթելերի միացման ժամանակ, ինչը կարևոր է ցանցի լայնածավալ շինարարական նախագծերի համար:

Տիպիկ հավելվածներ

FTTx մուտքի ցանցեր

Մեկ ռեժիմ Օպտիկական Օպտիկամանրաթել G.657.A1-ը լայնորեն օգտագործվում է օպտիկամանրաթելից դեպի տուն և օպտիկամանրաթելից դեպի շենք տեղակայումներում, որտեղ սովորական են ամուր թեքությունները և խիտ երթուղին:

Ներքին գերարագ օպտիկական մալուխներ

Հարմար է գերարագ տվյալների փոխանցման համար շենքերի, տվյալների կենտրոնների և գրասենյակային միջավայրերի ներսում, որտեղ պահանջվում է կոմպակտ մալուխային կառավարում:

Մասնագիտացված կարճ ալիքի մալուխներ

Իդեալական է ճկման շառավղի խիստ պահանջներով մալուխների համար, ներառյալ ժապավենային մալուխները և միկրո մալուխները, որոնք օգտագործվում են բարդ երթուղային համակարգերում:

Բարձր արդյունավետության օպտիկական ցանցեր

Աջակցում է միջքաղաքային և բարձր բիթային արագությամբ փոխանցմանը ցածր PMD-ով, ապահովելով կայուն կատարում ողնաշարի և մուտքի ցանցի շերտերում:

Տեխնիկական պայմաններ

Բնութագրերը		Պայմաններ	Նշված արժեքներ	Միավորներ
Օպտիկական բնութագրեր
Թուլացում		1310 նմ	≤0,35	[դԲ/կմ]
		1383 նմ (H2- ծերացումից հետո)	≤0,35	[դԲ/կմ]
		1460 նմ	≤0,25	[դԲ/կմ]
		1550 նմ	≤0,21	[դԲ/կմ]
		1625 նմ	≤0,23	[դԲ/կմ]
Թուլացում ընդդեմ ալիքի երկարության Մաքս. α տարբերություն		1285-1330 նմ՝ 1310 նմ-ի նկատմամբ	≤0.03	[դԲ/կմ]
Թուլացում ընդդեմ ալիքի երկարության Մաքս. α տարբերություն		1525-1575 նմ՝ 1550 նմ-ի նկատմամբ	≤0.02	[Դբ/կմ]
Դիսպերսիայի գործակից		1285-1340 նմ	-3,5-ից 3,5	[ps/(nm·km)]
		1550 նմ	≤18	[ps/(nm·km)]
		1625 նմ	≤22	[ps/(nm·km)]
Զրո ցրման ալիքի երկարություն (λ0)		--	1300-1324 թթ	[նմ]
Զրոյական ցրման թեքություն (S0)		--	≤0,092	[ps/(nm2·km)]
Տիպիկ արժեք		--	0.086	[ps/(nm2·km)]
PMD	Առավելագույն անհատական մանրաթել	--	≤0.1	[ps/√km]
	Հղման դիզայնի արժեքը (M = 20, Q = 0,01%) (M=20,Q=0.01%)	--	≤0.06	[ps/√km]
	Տիպիկ արժեք	--	0.04	[ps/√km]
Մալուխի անջատման ալիքի երկարություն (Λcc)		--	≤1260	[նմ]
Ռեժիմի դաշտի տրամագիծը (MFD)		1310 նմ	8.4-9.2	[մմ]
Ռեժիմի դաշտի տրամագիծը (MFD)		1550 նմ	9.3-10.3	[մմ]
Ռեֆրակցիայի էֆեկտիվ խմբի ինդեքս (չեղած)		1310 նմ	1.466	--
Ռեֆրակցիայի էֆեկտիվ խմբի ինդեքս (չեղած)		1550 նմ	1.467	--
Կետերի ընդհատումներ		1310 նմ	≤0,05	[Db]
Կետերի ընդհատումներ		1550 նմ	≤0,05	[Db]
Երկրաչափական բնութագրեր
Ծածկույթի տրամագիծը		--	125,0±0,7	[մմ]
Ծածկույթի ոչ շրջանաձևություն		--	≤0.7	[%]
Ծածկույթի տրամագիծը		--	235-245 թթ	[մմ]
Ծածկույթ-ծածկույթի համակենտրոնության սխալ		--	≤12.0	[մմ]
Ծածկույթի ոչ շրջանաձևություն		--	≤6.0	[%]
Core-Cladding Concentricity Error		--	≤0,5	[մմ]
Գանգուր (շառավիղ)		--	≥4	[մ]
Առաքման երկարությունը		--	Մինչև 50.4	[կմ/ռոլ]
Բնապահպանական բնութագրեր		1310նմ, 1550նմ և 1625նմ
Ջերմաստիճանի կախվածությունից առաջացած թուլացում		-60℃-ից +85℃	≤0,05	[Դբ/կմ]
Ջերմաստիճանի-խոնավության ցիկլով պայմանավորված թուլացում		-10°C-ից +85°C, 98% RH	≤0,05	[Դբ/կմ]
Ջրահեռացման կախվածությունից առաջացած թուլացում		23°C, 30 օր	≤0,05	[Դբ/կմ]
Խոնավ ջերմային կախվածությունից առաջացած թուլացում		85°C և 85% RH, 30 օրվա ընթացքում	≤0,05	[Դբ/կմ]
Չոր ջերմային ծերացում		85℃, 30 օր	≤0,05	[Դբ/կմ]
Մեխանիկական ճշգրտում
Ապացույցի թեստ		--	≥9.0	[N]
		--	≥1.0	[%]
		--	≥100	[kpsi]
		--	--	--
Մակրո-կռում առաջացած կորուստ	10 պտույտ 15 մմ շառավղով մանդրելի շուրջը	1550 նմ	≤0,25	[Db]
	10 պտույտ 15 մմ շառավղով մանդրելի շուրջ	1625 նմ	≤1.0	[Db]
	1 Պտտեք 10 մմ շառավղով մանդրելի շուրջը	1550 նմ	≤0,75	[Db]
	1 Պտտեք 10 մմ շառավղով մանդրելի շուրջը	1625 նմ	≤1,5	[Db]
Coating Strip Force		բնորոշ միջին ուժ	1.5	[N]
Coating Strip Force		գագաթնակետային ուժ	1.3-8.9	[N]
Դինամիկ հոգնածության պարամետր (րդ)		--	≥20	--

Single-mode Optical Fiber G.657.A1

Տեխնիկական բնութագրեր

Ցածր թուլացում ամբողջ տիրույթում

Պահպանում է ազդանշանի կայուն փոխանցում O-E-S-C-L ալիքի երկարության միջակայքում՝ աջակցելով բազմաշերտ ցանցի շահագործմանը:

Գերազանց ճկման դիմադրություն

Նախագծված է նվազեցնելու և՛ մակրո-կռում, և՛ միկրոկռում կորուստները՝ ապահովելով հուսալի կատարում նույնիսկ տեղադրման խիստ պայմաններում:

Ցածր PMD (բևեռացման ռեժիմի ցրում)

Համապատասխանում է բարձր արագությամբ և հեռահար փոխանցման համակարգերի պահանջներին՝ օգնելով պահպանել ազդանշանի ամբողջականությունը:

Հետևողական երկրաչափություն

Ճշգրիտ արտադրությունն ապահովում է մանրաթելերի միատեսակ չափսերը՝ բարելավելով միացման հետևողականությունը և նվազեցնելով կապի կորուստը:

Ստանդարտների համապատասխանություն

Մեկ ռեժիմ Optical Fiber G.657.A1 համապատասխանում է միջազգային ստանդարտներին, ներառյալ ITU-T G.657.A1 և G.652.D, ինչպես նաև IEC 60793-2-50 Type B1.3/B6.a1 բնութագրերին: Սա ապահովում է համատեղելիությունը համաշխարհային ցանցային ենթակառուցվածքի պահանջների հետ:

Արտադրողի մասին

Jiangsu Xuben Photoelectric Technology Co., Ltd-ն չորս գործարաններով խմբային ընկերություն է, որն ապահովում է օպտիկամանրաթելային ցանցի ամբողջական լուծումներ: Ընկերության ընդհանուր մակերեսը կազմում է 15000 քմ, տարեկան 20 մլն ԱՄՆ դոլար արտադրանքի արժեքով:

Խումբը ներառում է ներքին և արտաքին օպտիկական մալուխների գործարաններ, ODN բաղադրիչների գործարան և օպտիկական ցանցային սարքավորումների գործարան: Ապրանքները լայնորեն օգտագործվում են հեռահաղորդակցության, հեռարձակման համակարգերի, LAN տվյալների փոխանցման և արդյունաբերական ծրագրերում, ինչպիսիք են էներգահամակարգերը, երկաթուղային տրանսպորտը և մայրուղիները:

ISO9001 և ISO45001 հավաստագրերով ընկերությունը կենտրոնանում է կատարելագործված արտադրության և կայուն արտադրական գործընթացների վրա: Նրա արտադրանքն արտահանվում է գլոբալ և կիրառվում տարբեր միջին և խոշոր ինժեներական նախագծերում:

ՀՏՀ

Q1: Ո՞րն է հիմնական տարբերությունը G.657.A1 և G.652.D մանրաթելերի միջև:

Մեկ ռեժիմ Optical Fiber G.657.A1-ն առաջարկում է ճկման ավելի լավ կատարում՝ պահպանելով համատեղելիությունը G.652.D համակարգերի հետ: Այն ավելի հարմար է կոշտ երթուղային պայմաններով տեղակայումների համար:

Q2: Արդյո՞ք այս մանրաթելը հարմար է ներքին տեղակայման համար:

Այո, Single-mode Optical Fiber G.657.A1-ը հատուկ նախագծված է ներքին և մուտքի ցանցի օգտագործման համար՝ աջակցելով փոքր թեքության շառավղով և կոմպակտ մալուխի դասավորությամբ:

Q3: Կարո՞ղ է այն օգտագործվել միջքաղաքային փոխանցման համար:

Այո, ցածր թուլացման և ցածր PMD-ի շնորհիվ այն աջակցում է բարձր արագությամբ և հեռավորության վրա օպտիկական հաղորդակցությանը:

Q4: Արդյո՞ք այն համատեղելի է գոյություն ունեցող ցանցային ենթակառուցվածքի հետ:

Այն համապատասխանում է ինչպես G.657.A1, այնպես էլ G.652.D ստանդարտներին՝ ապահովելով համատեղելիությունը գոյություն ունեցող օպտիկական ցանցային համակարգերի մեծ մասի հետ:
