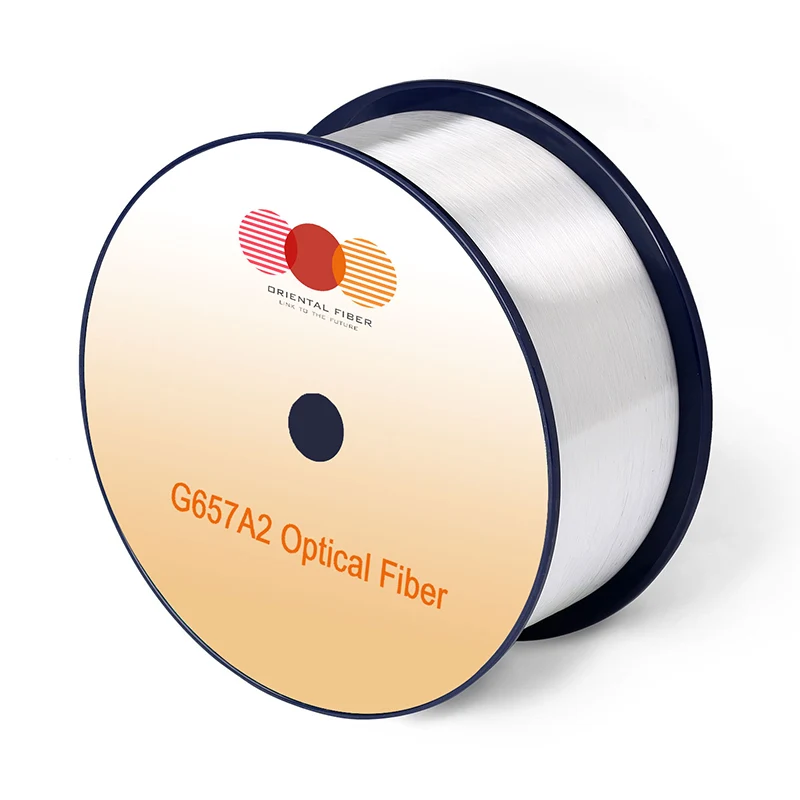

Մեկ ռեժիմ Optical Fiber G.657.A2

Մեկ ռեժիմ օպտիկական մանրաթել G.657.A2 միավորում է գերազանց հատկությունները. գերազանց ցածր մակրոճկման զգայունություն և ցածր ջրի բարձր մակարդակ: Այն լիովին օպտիմիզացված է O-E-S-C-L տիրույթում օգտագործելու համար (1260 -1625 նմ): Կռում անզգայուն հատկանիշը ոչ միայն երաշխավորում է L շերտի կիրառումը, այլև թույլ է տալիս հեշտ տեղադրում առանց ավելորդ խնամքի մանրաթելերի պահպանման ժամանակ, հատկապես FTTH ցանցային հավելվածների համար: Օպտիկամանրաթելային ուղեցույցի ճկման շառավիղը և պատերի և անկյունների տեղադրման նվազագույն շառավիղը կարող են կրճատվել:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Orientalfiber-ը տրամադրում է պրոֆեսիոնալ կարգի Single-mode Optical Fiber G.657.A2 լուծումներ, որոնք նախատեսված են ժամանակակից FTTH-ի (Fiber to the Home) խիստ պահանջները բավարարելու և տվյալների փոխանցման բարձր արագությամբ: Որպես Jiangsu Xuben Photoelectric Technology Co., Ltd-ի հիմնական արտադրանք, մենք հասկանում ենք, որ ցանցի հուսալիությունը կախված է մանրաթելից, որը կարող է դիմակայել խիստ ֆիզիկական սահմանափակումներին՝ առանց ազդանշանի ամբողջականությունը խախտելու: Մեր G.657.A2 մանրաթելը նախագծված է հատուկ տեղադրողների և ցանցային օպերատորների համար, ովքեր պահանջում են ցածր մակրոճկման զգայունություն և կայուն կատարում O-E-S-C-L ամբողջ սպեկտրում:

Անզգայուն տեխնոլոգիայի ինժեներական արժեքը

Հիմնական օպտիկական կատարողականի առավելությունները

Ամբողջական տիրույթի օպտիմիզացում. ընդգրկում է ողջ սպեկտրը 1260 նմ-ից մինչև 1625 նմ՝ ապահովելով ապագա ցանցի արդիականացման ժամանակ մեծ հզորությամբ տվյալների թրաֆիկը տեղափոխելու շարունակական հնարավորությունը:

Ցածր ջրի գագաթնակետային տեխնոլոգիա. վերացնում է թուլացման խոչընդոտները E-band-ում` զգալիորեն բարձրացնելով սպեկտրային արդյունավետությունը:

Ճշգրիտ երկրաչափական չափսեր. Երկրաչափական պարամետրերի բացառիկ հետևողականությունը ապահովում է չափազանց ցածր կորուստներ լայնածավալ մեխանիկական միաձուլման և միաձուլման միացման աշխատանքների ժամանակ:

Տեխնիկական պայմաններ

Բնութագրերը		Պայմաններ	Նշված արժեքներ	Միավորներ
Օպտիկական բնութագրեր
Թուլացում		1310 նմ	≤0,35	[դԲ/կմ]
		1383 նմ (H2- ծերացումից հետո)	≤0,35	[դԲ/կմ]
		1460 նմ	≤0,25	[դԲ/կմ]
		1490 նմ	≤0,23	[դԲ/կմ]
		1550 նմ	≤0,21	[դԲ/կմ]
		1625 նմ	≤0,23	[դԲ/կմ]
Թուլացում ընդդեմ ալիքի երկարության Մաքս. α տարբերություն		1285-1330 նմ՝ 1310 նմ-ի նկատմամբ	≤0.03	[դԲ/կմ]
Թուլացում ընդդեմ ալիքի երկարության Մաքս. α տարբերություն		1525-1575 նմ՝ 1550 նմ-ի նկատմամբ	≤0.02	[դԲ/կմ]
Զրո ցրման ալիքի երկարություն (λ0)		--	1300-1324 թթ	[նմ]
Զրոյական ցրման թեքություն (S0)		--	≤0,092	[ps/(nm2·km)]
PMD	Առավելագույն անհատական մանրաթել	--	≤0.1	[ps/√km]
	Հղման դիզայնի արժեքը (M = 20, Q = 0,01%)	--	≤0.06	[ps/√km]
	Տիպիկ արժեք	--	0.04	[ps/√km]
Մալուխի անջատման ալիքի երկարություն (λCC)		--	≤1260	[նմ]
Ռեժիմի դաշտի տրամագիծը (MFD)		1310 նմ	8.4-9.2	[մմ]
Ռեժիմի դաշտի տրամագիծը (MFD)		1550 նմ	9.3-10.3	[մմ]
Ռեֆրակցիայի էֆեկտիվ խմբի ինդեքս (չեղած)		1310 նմ	1.466	--
Ռեֆրակցիայի էֆեկտիվ խմբի ինդեքս (չեղած)		1550 նմ	1.467	--
Կետերի ընդհատումներ		1310 նմ	≤0,05	[dB]
Կետերի ընդհատումներ		1550 նմ	≤0,05	[dB]
Երկրաչափական բնութագրեր
Ծածկույթի տրամագիծը		--	125,0±0,7	[մմ]
Ծածկույթի ոչ շրջանաձևություն		--	≤0.7	[%]
Ծածկույթի տրամագիծը		--	235-245 թթ	[մմ]
Ծածկույթ-ծածկույթի համակենտրոնության սխալ		--	≤12.0	[մմ]
Ծածկույթի ոչ շրջանաձևություն		--	≤6.0	[%]
Core-Cladding Concentricity Error		--	≤0,5	[մմ]
Գանգուր (շառավիղ)		--	≥4	[մ]
Առաքման երկարությունը		--	Մինչև 50.4	[կմ/ռոլ]
Բնապահպանական բնութագրեր		1310նմ, 1550նմ և 1625նմ
Ջերմաստիճանի կախվածությունից առաջացած թուլացում		-60℃-ից +85℃	≤0,05	[դԲ/կմ]
Ջերմաստիճանի-խոնավության ցիկլով պայմանավորված թուլացում		-10°C-ից +85°C, 98% RH	≤0,05	[դԲ/կմ]
Ջրահեռացման կախվածությունից առաջացած թուլացում		23°C, 30 օր	≤0,05	[դԲ/կմ]
Խոնավ ջերմային կախվածությունից առաջացած թուլացում		85°C և 85% RH, 30 օրվա ընթացքում	≤0,05	[դԲ/կմ]
Չոր ջերմային ծերացում		85℃, 30 օր	≤0,05	[դԲ/կմ]
Մեխանիկական ճշգրտում
Ապացույցի թեստ		--	≥9.0	[N]
		--	≥1.0	[%]
		--	≥100	[kpsi]
Մակրո-կռում առաջացած թուլացում	10 պտույտ 15 մմ շառավղով մանդրելի շուրջ	1550 նմ	≤0.03	[dB]
	10 պտույտ 15 մմ շառավղով մանդրելի շուրջ	1625 նմ	≤0.1	[dB]
	1 Պտտեք 10 մմ շառավղով մանդրելի շուրջը	1550 նմ	≤0.1	[dB]
	1 Պտտեք 10 մմ շառավղով մանդրելի շուրջը	1625 նմ	≤0.2	[dB]
	1 Պտտեք 7,5 մմ շառավղով մանդրելի շուրջը	1550 նմ	≤0,5	[dB]
	1 Պտտեք 7,5 մմ շառավղով մանդրելի շուրջը	1625 նմ	≤1.0	[dB]
Coating Strip Force		բնորոշ միջին ուժ	1.5	[N]
Coating Strip Force		գագաթնակետային ուժ	1.3-8.9	[N]
Դինամիկ հոգնածության պարամետր (րդ)		--	≥20	--

Single-mode Optical Fiber G.657.A2

Գնումների գլոբալ տեսանկյունից՝ ընտրելովՄեկ ռեժիմ Optical Fiber G.657.A2Orientalfiber-ից ռազմավարական որոշում է՝ նվազեցնելու երկարաժամկետ գործառնական ծախսերը (OPEX):

1. Նավիգացիոն համալիր ճարտարապետական միջավայրեր
2. Լրիվ համատեղելիություն ժառանգական ենթակառուցվածքի հետ
3. Հուսալի կատարում բարձր բիթային արագությամբ համակարգերի համար

Orientalfiber-ի գերազանցության արտադրություն

Արտադրության մասշտաբ. 20 միլիոն ԱՄՆ դոլար տարեկան արտադրանքի արժեքով մենք կարող ենք իրականացնել հեռահաղորդակցության օպերատորների լայնածավալ մրցույթներ և արդյունաբերական նախագծեր:

Որակի համապատասխանություն. Մեր խումբն ունի ISO9001 և ISO45001 սերտիֆիկացում, ապահովելով, որ միաձև օպտիկական մանրաթել G.657.A2-ը համապատասխանում է մեխանիկական ամրության և օպտիկական մաքրության ամենաբարձր միջազգային չափանիշներին:

Համաշխարհային ճանաչում. մեր արտադրանքն ամբողջ աշխարհում օգտագործվում է էլեկտրաէներգիայի ցանցերում, երկաթուղային տրանզիտում և մայրուղային հաղորդակցության համակարգերում՝ հետևողականորեն ստանալով դրական արձագանքներ կոշտ ինժեներական միջավայրում իրենց երկարակեցության համար:

Տարբեր կիրառման սցենարներ

FTTH Բարձր արագությամբ լայնաշերտ. օպտիմիզացված է բնակելի մալուխների և բարդ ներքին լարերի համար:

Տվյալների կենտրոնի կարկատում. թույլ է տալիս խիտ, կազմակերպված մալուխներ սերվերի դարակների սահմանափակ տարածքում:

Օպտիկական բաղադրիչներ. նախընտրելի ընտրություն բարձրորակ PLC բաժանարարների, խոզուկների և կարկատերի լարերի արտադրության համար:

Արդյունաբերական առջևի միացումներ. Ապահովում է կայուն կապեր մոնիտորինգի համակարգերի համար մայրուղիներում և երկաթուղային տրանսպորտում:

Հաճախակի տրվող հարցեր (ՀՏՀ)

Հ. Կարո՞ղ է արդյոք մեկ ռեժիմով օպտիկական մանրաթել G.657.A2-ը միացնել ստանդարտ G.652.D մանրաթելին:

A: Այո: Mode Field Diameter-ը նախագծված է համատեղելի լինելու համար՝ ապահովելով միացման նվազագույն կորուստ և այն դարձնելով ստանդարտ ընտրություն գոյություն ունեցող ցանցերի արդիականացման համար:

Հարց. Orientalfiber-ը տրամադրո՞ւմ է ամբողջական ցանցային լուծումներ:

A: Բացարձակապես: Որպես Jiangsu Xuben Photoelectric Technology Co., Ltd-ի մաս, մենք գործարկում ենք չորս տարբեր գործարաններ՝ ներքին օպտիկամանրաթելային մալուխ, արտաքին օպտիկամանրաթելային մալուխ, ODN օպտիկական բաղադրիչներ և օպտիկական ցանցային սարքավորումներ՝ թույլ տալով մեզ տրամադրել օպտիկամանրաթելային ցանցի համապարփակ լուծումներ:

Հարց. Ի՞նչ միջազգային չափանիշներին է համապատասխանում այս մանրաթելը:

A. Մեր մեկ ռեժիմով օպտիկական մանրաթել G.657.A2-ը համապատասխանում է ITU-T G.657.A2 և IEC 60793-2-50 տիպի B1.3/B6.a2 բնութագրերին:
