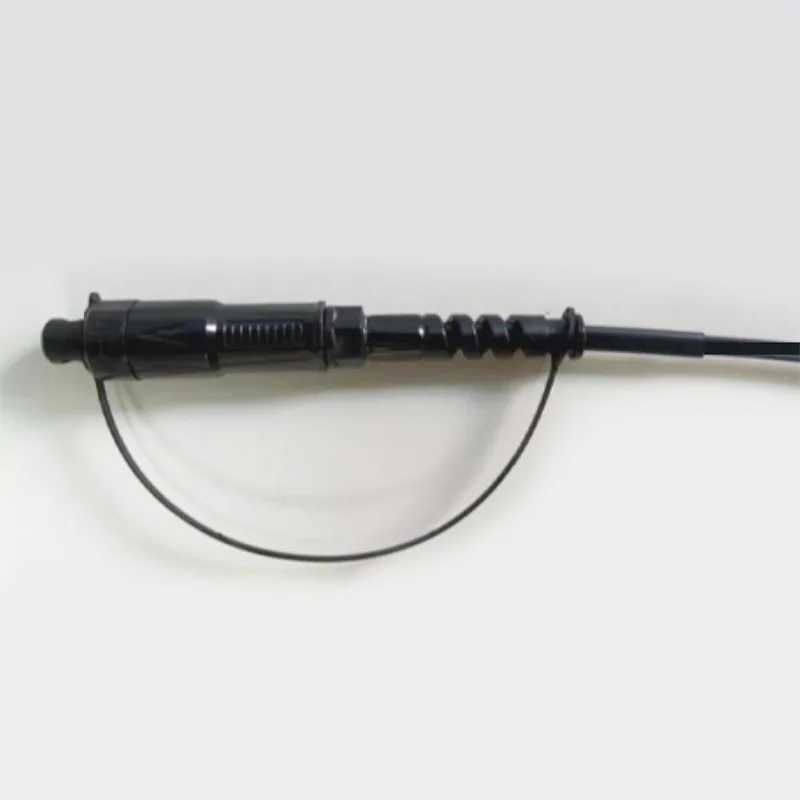

Ф5MM անջրանցիկ կլոր մալուխ մինի SC / APC միակցիչ օպտիկական կարկատակի լարը

Դիմում.● FTTX / FTTH համակարգեր● Ethernet ծրագրեր● CATV հղումներ● Օպտիկական ազդանշանի բաշխում● Պասիվ օպտիկական ցանցեր (պոն)● Backbone, հորիզոնական եւ բարձրացնող ծրագրեր● Preterminated Drop տերմինալի տուփեր● Բացօթյա տարածքներ; Կտրուկ միջավայրՆկարագրություն.● Տեղադրման ցածր կորուստ, վերադարձի բարձր կո......

Ուղարկել հարցում

ապրանքի նկարագրությունը

Դիմում.

● FTTX / FTTH համակարգեր

● Ethernet ծրագրեր

● CATV հղումներ

● Օպտիկական ազդանշանի բաշխում

● Պասիվ օպտիկական ցանցեր (պոն)

● Backbone, հորիզոնական եւ բարձրացնող ծրագրեր

● Preterminated Drop տերմինալի տուփեր

● Բացօթյա տարածքներ; Կտրուկ միջավայր

Նկարագրություն.

● Տեղադրման ցածր կորուստ, վերադարձի բարձր կորուստ:

● Լավ է կրկնողության եւ փոխանակելիության մեջ:

● 100% մուտքագրում, վերադարձի կորուստ, վերջի դեմք եւ.

● Միջամտության ստուգում:

● Գերազանց մեխանիկական դիմացկունություն:

● Հանդիպում Telcordia GR-326-CORE- ին:

● Ապահովում է օպտիկական կաբելային կառավարման կառավարման բարձր արդյունավետությունն ու հուսալիությունը:

● Արագ եւ հեշտ տեղադրում եւ վերափոխում:

● Պարզ բեռնաթափում, հատուկ գործիքների կարիք չկա:

● IP68 անջրանցիկ:

Տեխնիկական ճշգրտում.

Շինություններ	Ստորաբաժանում	Նկարագրություններ
Մանրաթելային հաշվարկ		Պարզ
Ալիքի երկարություն	նմ	1310/1550
Տեղադրման կորուստ	դանակ	≤0.30
Վերադարձի կորուստ	դանակ	≥ 60
Միացման տեսակը		SC / APC
Ֆերել		Կերամիկ
Միացման ցիկլեր		500
Մալուխի բաճկոնի գույն		Սեվ
Մալուխի արտաքին տրամագիծը	մմ	5.0 ± 0.2
Մանրաթելային ռեժիմ		Մեկ ռեժիմ, G657a2
Կաբելային բաճկոնի նյութ		Հաուլ
Մալուխի քաշը	Կգ / կմ	35 (մոտավորապես)
Տպագրական բովանդակություն		Հարմարեցված
Երկարություն	m	30, 50, 100, 150, 200,250, 300, 400,500 կամ կարգավորելի (Հանդուրժողականություն. ± 1.0 մ)
Միակցիչի տեսակը		Մուտք. Accord H օպտիկական մինի SC
Միակցիչի տեսակը		Արդյունք. Accord սովորական SC / APC
Ձգում (առանցքային միջեւ Մալուխ եւ միակցիչ)	N	200
Անջրանցիկ դաս		Մուտք. IP68
Գործառնական ջերմաստիճանը	℃	-40 ° C ~ + 70 ℃
Պահպանման ջերմաստիճանը	℃	-40 ° C ~ + 70 ℃

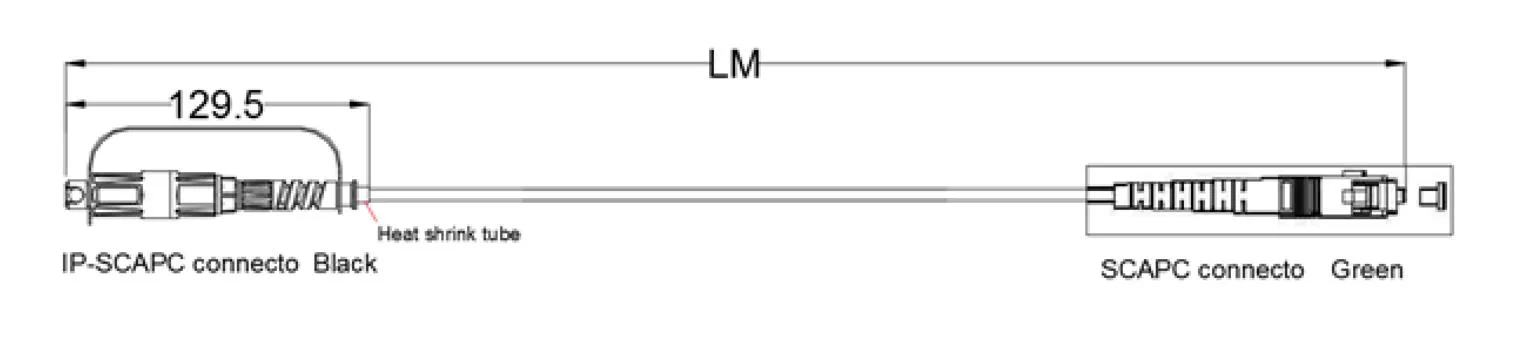

Մալուխի կառուցում.

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

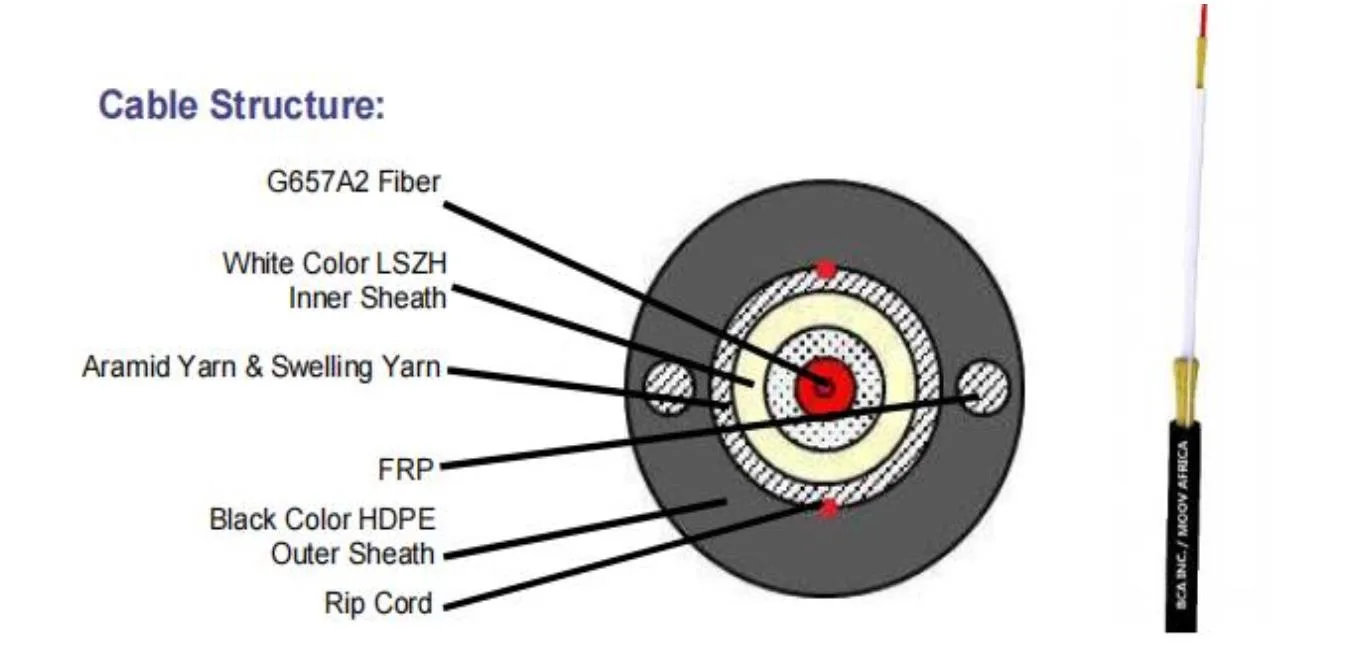

Մալուխի կառուցվածքը.

Նյութ	Բովանդակություն	Տեխնիկական պայմաններ
Ամուր բուֆերային մանրաթել	Թվանշան	1
	Տիպ	G.657A2
	Նյութական	Lszh
	Ամուր բուֆերային գույն	Սպիտակուց
	Տրամագիծ (մմ)	0,90 ± 0.05
Ուժի անդամ 1	Նյութական	Aramid մանվածք
Ներքին ծածկ	Տրամագիծ (մմ)	2.8 ± 0.2
	Հաստություն (մմ)	0.25 ± 0.1
	Գույն	Սպիտակուց
	Նյութական	Lszh
Ուժի անդամ 2	Նյութական	Ֆր
Ուժի անդամ 2	Քանակ	0.5 * 2
Ուժի անդամ 3	Նյութական	Aramid մանվածք + ջուրը արգելափակում է ապակե մանվածք
Փաթաթել լարը	Տեխնիկական պայմաններ եւ գույն	600D կարմիր
Արտաքին ծածկոց	Նյութական	Սահ
	Տրամագիծ (մմ)	5.0 ± 0.2
	Հաստություն (մմ)	1.1 ± 0.1
	Գույն	Սեվ
Մալուխի մոլ	Կգ / կմ	35 ± 3
Լարված	N	400 (երկարաժամկետ)
Լարված	N	800 (կարճաժամկետ)
Մանրացնել	N / 10 սմ	200 (երկարաժամկետ)
Մանրացնել	N / 10 սմ	1000 (կարճաժամկետ)
Րոպե Bend շառավիղ	մմ	10xD (ստատիկ)
Րոպե Bend շառավիղ	մմ	20xD (դինամիկ)
Գործառնական ջերմաստիճանի տիրույթ.		-20 ℃ to + 60 ℃
Պահպանման / տրանսպորտի ջերմաստիճանի տիրույթ.		-20 ℃ to + 60 ℃

Օպտիկական մանրաթել.

Մալուխի մանրաթելերի բոլոր բնութագրերը (պատրաստի մալուխի մանրաթել) պետք է լինեն, համենայն դեպս, ITO-T առաջարկության G.657A2 եւ հետեւյալն է.

Նյութ	Բնութագրում
Մանրաթելային տեսակը	Մեկ ռեժիմ
Մանրաթելային նյութ	Դոպեդ Սիլիկա
Նվազման գործակից @ 1310 NM @ 1383NM	≤ 0.36 դԲ / կմ ≤ 0.36 դԲ / կմ
@ 1490NM @ 1550 NM @ 1625nm Մալուխի ձեւավորումից հետո @ 1310 NM @ 1550NM	≤ 0.25 դԲ / կմ ≤ 0.22 դԲ / կմ ≤ 0.25 դԲ / կմ ≤ 0.36 դԲ / կմ ≤ 0.22 դԲ / կմ
Մալուխի կտրված ալիքի երկարություն	≤ 1260 NM
Զրո-ցրման ալիքի երկարություն	1300 ~ 1324 նմ
Զրո-ցրման լանջ	≤ 0.092 PS / (NM2.KM)
PMD @ 1550 NM	≤0.1 PS / KM1 / 2
Քրոմատիկ ցրումը @ 1285 ~ 1330 NM @ 1271 ~ 1360 նմ @ 1550 NM @ 1625nm	≤3 PS / (NM. Կմ) ≤5.3 PS / (NM. Կմ) ≤18.0 PS / (NM. Կմ) ≤22 PS / (NM. Կմ)
Mode դաշտի տրամագիծը @ 1310 NM	8.5-9.3um
Հիմնական / հագած կենտրոնացման սխալ	≤ 0,5 մեկ
Ծածկված տրամագիծը	125.0 ± 0.7 Մեկ
Ծածկված ոչ շրջանառություն	≤5%
Առաջնային ծածկույթի տրամագիծը	242 ± 7
Գլխավորության առաջնային ծածկույթ / ծածկույթ	≤10 մկմ
Ծածկույթների շրջանաձեւություն	≤0.7%
Մալուխի ճկման կորստի թուլացում 1 շրջադարձ 1 Mandrel 7.5 մմ 10-ը շրջվում է 1 մանդրել 15 մմ	1550NM ≤ δ 0,10 դԲ / կմ 1550NM ≤ δ 0.03 դԲ / կմ
