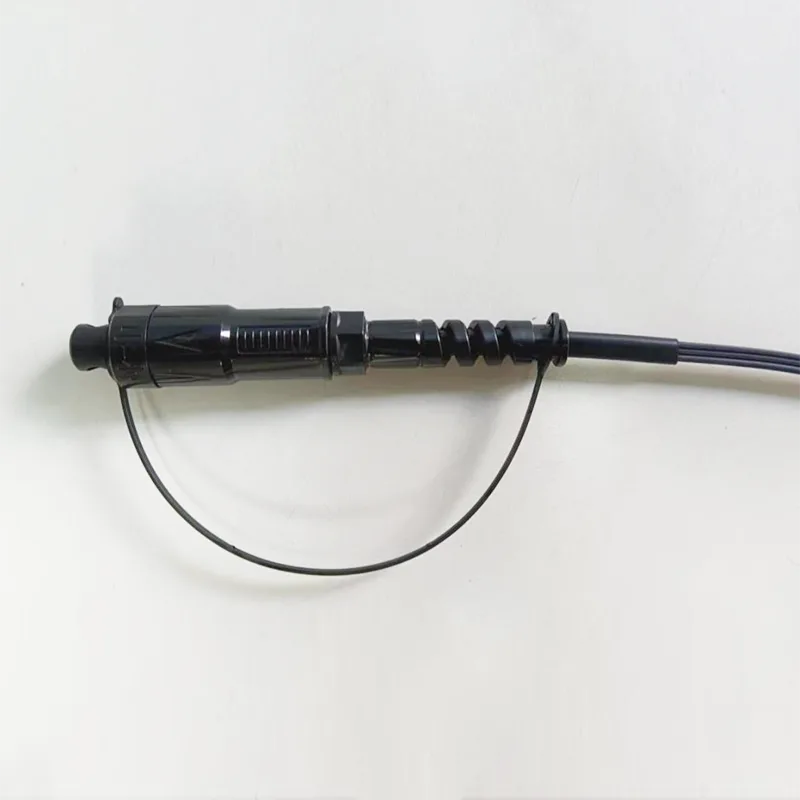

5x2mm անջրանցիկ կաթիլ մալուխ մինի SC / APC միակցիչ օպտիկական կարկատակի լարեր

Դիմում.● FTTX / FTTH համակարգեր● Ethernet ծրագրեր● CATV հղումներ● Օպտիկական ազդանշանի բաշխում● Պասիվ օպտիկական ցանցեր (պոն)● Backbone, հորիզոնական եւ բարձրացնող ծրագրեր● Preterminated Drop տերմինալի տուփեր● Բացօթյա տարածքներ; Կտրուկ միջավայրՆկարագրություն.● Տեղադրման ցածր կորուստ, վերադարձի բարձր կո......

Ուղարկել հարցում

ապրանքի նկարագրությունը

Դիմում.

● FTTX / FTTH համակարգեր

● Ethernet ծրագրեր

● CATV հղումներ

● Օպտիկական ազդանշանի բաշխում

● Պասիվ օպտիկական ցանցեր (պոն)

● Backbone, հորիզոնական եւ բարձրացնող ծրագրեր

● Preterminated Drop տերմինալի տուփեր

● Բացօթյա տարածքներ; Կտրուկ միջավայր

Նկարագրություն.

● Տեղադրման ցածր կորուստ, վերադարձի բարձր կորուստ:

● Լավ է կրկնողության եւ փոխանակելիության մեջ:

● 100% մուտքագրում, վերադարձի կորուստ, վերջի դեմք եւ.

● Միջամտության ստուգում:

● Գերազանց մեխանիկական դիմացկունություն:

● Հանդիպում Telcordia GR-326-CORE- ին:

● Ապահովում է օպտիկական կաբելային կառավարման կառավարման բարձր արդյունավետությունն ու հուսալիությունը:

● Արագ եւ հեշտ տեղադրում եւ վերափոխում:

● Պարզ բեռնաթափում, հատուկ գործիքների կարիք չկա:

● IP68 անջրանցիկ:

Տեխնիկական ճշգրտում.

Շինություններ	Ստորաբաժանում	Նկարագրություններ
Մանրաթելային հաշվարկ		Պարզ
Ալիքի երկարություն	նմ	1310/1550
Տեղադրման կորուստ	դանակ	≤0.30
Վերադարձի կորուստ	դանակ	≥ 60
Միացման տեսակը		SC / APC
Ֆերել		Կերամիկ
Միացման ցիկլեր		500
Մալուխի բաճկոնի գույն		Մոխրագույն
Մալուխի արտաքին տրամագիծը	մմ	5.0 (± 0.2) x2.0 (± 0,1)
Մանրաթելային ռեժիմ		Մեկ ռեժիմ, G657a2
Կաբելային բաճկոնի նյութ		Lszh
Մալուխի քաշը	Կգ / կմ	20 (մոտավորապես)
Տպագրական բովանդակություն		Հարմարեցված
Երկարություն	m	30,50,100,150,250,300,400,500 կամ հարմարեցված (Հանդուրժողականություն. ± 0,5 մ)
Միակցիչի տեսակը		Մուտք. Accord H օպտիկական SC / APC
Միակցիչի տեսակը		Արդյունք. Առանց միակցիչի
Ձգում (կաբելային եւ միակցիչի առանցք)	N	100
Անջրանցիկ դաս		IP68
Գործառնական ջերմաստիճանը	℃	-20 ° C ~ + 65 ℃
Պահպանման ջերմաստիճանը	℃	-20 ° C ~ + 65 ℃

Մալուխի կառուցվածքը.

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Օպտիկական մանրաթել	Տիպ	G657 A2
	Ոչ: մանրաթելեր	1
	Գույն	Կապույտ
Պողպատե ուժի անդամ	Նյութական	Պողպատե մետաղալար
Պողպատե ուժի անդամ	Տրամագիծ	0,4 մմ
Պողպատե ինքնության ամրության անդամ	Նյութական	Պողպատե մետաղալար
Պողպատե ինքնության ամրության անդամ	Տրամագիծ	1.0 մմ
Արտաքին ծածկոց	Չափում	2.0 (± 0,1) x5.0 (± 0.2)
	Նյութական	Lszh
	Գույն	Մոխրագույն
Մալուխի քաշը	Կգ / կմ	20
Լարված	N	300 (երկարաժամկետ)
Լարված	N	600 (կարճաժամկետ)
Մանրացնել	N / 10 սմ	200 (երկարաժամկետ)
Մանրացնել	N / 10 սմ	1000 (կարճաժամկետ)
Րոպե Bend շառավիղ	մմ	10xH (ստատիկ)
Րոպե Bend շառավիղ	մմ	20xH (դինամիկ)
Գործառնական ջերմաստիճանի տիրույթ.		-20 ℃ to + 60 ℃
Պահպանման / տրանսպորտի ջերմաստիճանի տիրույթ.		-20 ℃ to + 60 ℃

Օպտիկական մանրաթել.

Մալուխի մանրաթելերի բոլոր բնութագրերը (պատրաստի մալուխի մանրաթել) պետք է լինեն, համենայն դեպս, ITO-T առաջարկության G.657A2 եւ հետեւյալն է.

Նյութ	Բնութագրում
Մանրաթելային տեսակը	Մեկ ռեժիմ
Մանրաթելային նյութ	Դոպեդ Սիլիկա
Նվազման գործակից @ 1310 NM @ 1383NM @ 1490NM @ 1550 NM @ 1625nm Մալուխի ձեւավորումից հետո @ 1310 NM @ 1550 NM	≤ 0.36 դԲ / կմ ≤ 0.36 դԲ / կմ ≤ 0.25 դԲ / կմ ≤ 0.22 դԲ / կմ ≤ 0.25 դԲ / կմ ≤ 0.36 դԲ / կմ ≤ 0.22 դԲ / կմ
Մալուխի կտրված ալիքի երկարություն	≤ 1260 NM
Զրո-ցրման ալիքի երկարություն	1300 ~ 1324 նմ
Զրո-ցրման լանջ	≤ 0.092 PS / (NM2.KM)
PMD @ 1550 NM	≤0.1 PS / KM1 / 2
Քրոմատիկ ցրումը @ 1285 ~ 1330 նմ @ 1271 ~ 1360 նմ @ 1550 NM @ 1625 NM	≤3 PS / (NM. Կմ) ≤5.3 PS / (NM. Կմ) ≤18.0 PS / (NM. Կմ) ≤22 PS / (NM. Կմ)
Mode դաշտի տրամագիծը @ 1310 NM	8.5-9.3um
Հիմնական / հագած կենտրոնացման սխալ	≤ 0,5 մեկ
Ծածկված տրամագիծը	125.0 ± 0.7 Մեկ
Ծածկված ոչ շրջանառություն	≤5%
Առաջնային ծածկույթի տրամագիծը	242 ± 7
Գլխավորության առաջնային ծածկույթ / ծածկույթ	≤10 մկմ
Ծածկույթների շրջանաձեւություն	≤0.7%
Մալուխի ճկման կորստի թուլացում 1 շրջադարձ 1 Mandrel 7.5 մմ 10-ը շրջվում է 1 մանդրել 15 մմ	1550NM ≤ δ 0,10 դԲ / կմ 1550NM ≤ δ 0.03 դԲ / կմ
