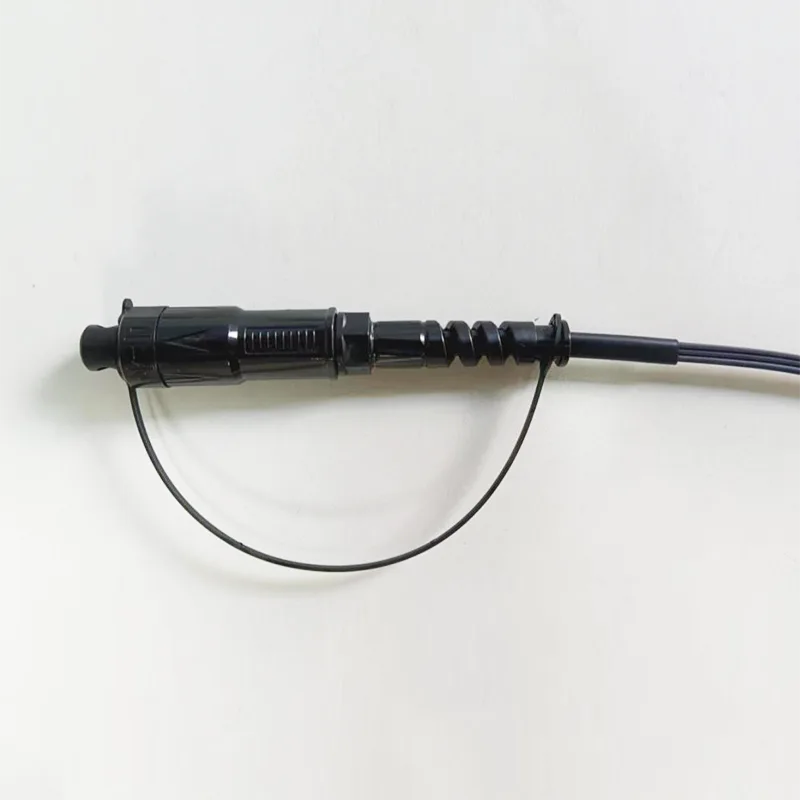

5x2mm անջրանցիկ կաթիլ Մալուխ H օպտիկական SC / APC միակցիչ օպտիկական մանրաթելային խոզուկ

Դիմում.● FTTX / FTTH համակարգեր● Ethernet ծրագրեր● CATV հղումներ● Օպտիկական ազդանշանի բաշխում● Պասիվ օպտիկական ցանցեր (պոն)● Backbone, հորիզոնական եւ բարձրացնող ծրագրեր● Preterminated Drop տերմինալի տուփեր● Բացօթյա տարածքներ; Կտրուկ միջավայրՆկարագրություն.● Տեղադրման ցածր կորուստ, վերադարձի բարձր կո......

Ուղարկել հարցում

ապրանքի նկարագրությունը

Դիմում.

● FTTX / FTTH համակարգեր

● Ethernet ծրագրեր

● CATV հղումներ

● Օպտիկական ազդանշանի բաշխում

● Պասիվ օպտիկական ցանցեր (պոն)

● Backbone, հորիզոնական եւ բարձրացնող ծրագրեր

● Preterminated Drop տերմինալի տուփեր

● Բացօթյա տարածքներ; Կտրուկ միջավայր

Նկարագրություն.

● Տեղադրման ցածր կորուստ, վերադարձի բարձր կորուստ:

● Լավ է կրկնողության եւ փոխանակելիության մեջ:

● 100% մուտքագրում, վերադարձի կորուստ, վերջի դեմք եւ.

● Միջամտության ստուգում:

● Գերազանց մեխանիկական դիմացկունություն:

● Հանդիպում Telcordia GR-326-CORE- ին:

● Ապահովում է օպտիկական կաբելային կառավարման կառավարման բարձր արդյունավետությունն ու հուսալիությունը:

● Արագ եւ հեշտ տեղադրում եւ վերափոխում:

● Պարզ բեռնաթափում, հատուկ գործիքների կարիք չկա:

● IP68 անջրանցիկ:

Տեխնիկական ճշգրտում.

Շինություններ	Ստորաբաժանում	Նկարագրություններ
Մանրաթելային հաշվարկ		Պարզ
Ալիքի երկարություն	նմ	1310/1550
Տեղադրման կորուստ	դանակ	≤0.30
Վերադարձի կորուստ	դանակ	≥ 60
Միացման տեսակը		SC / APC
Ֆերել		Կերամիկ
Միացման ցիկլեր		500
Մալուխի բաճկոնի գույն		Սեվ
Մալուխի արտաքին տրամագիծը	մմ	(5.2x2.0) * ± 0.2 մմ (3.0x2.0) * ± 0.2 մմ (առանց սուրհանդակի)
Մանրաթելային ռեժիմ		Մեկ ռեժիմ, G657a2
Կաբելային բաճկոնի նյութ		Lszh
Մալուխի քաշը	Կգ / կմ	20 ± 3
Տպագրական բովանդակություն		Հարմարեցված
Երկարություն	m	100 կամ հարմարեցված (Հանդուրժողականություն. ± 0,5 մ)
Միակցիչի տեսակը		Մուտք. Accord H օպտիկական SC / APC
Միակցիչի տեսակը		Արդյունք. Առանց միակցիչի
Ձգում (առանցքային միջեւ Մալուխ եւ միակցիչ)	N	100
Անջրանցիկ դաս		IP68
Գործառնական ջերմաստիճանը	℃	-20 ° C ~ + 65 ℃
Պահպանման ջերմաստիճանը	℃	-20 ° C ~ + 65 ℃

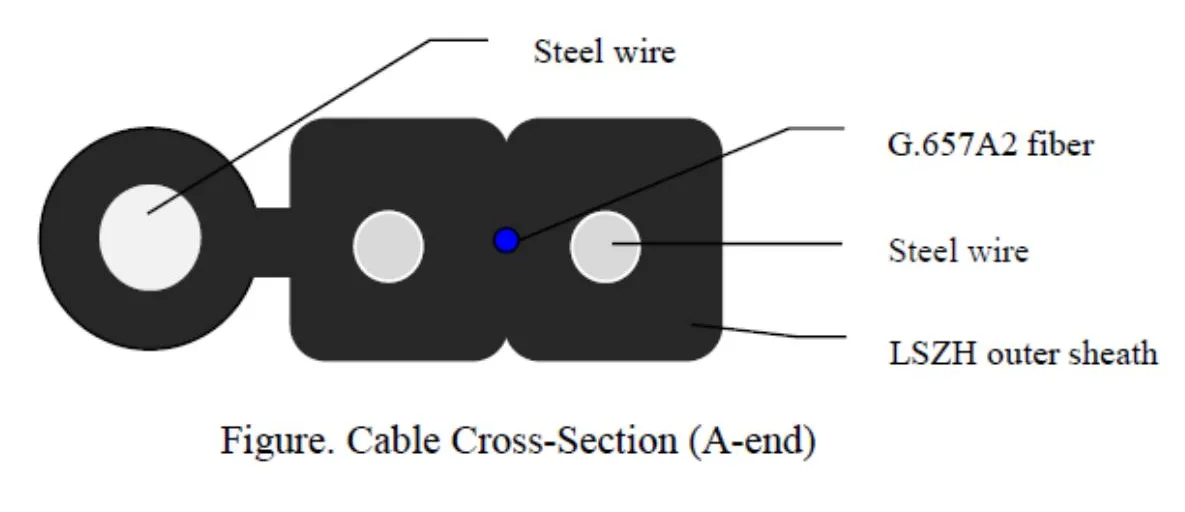

Մալուխի կառուցվածքը.

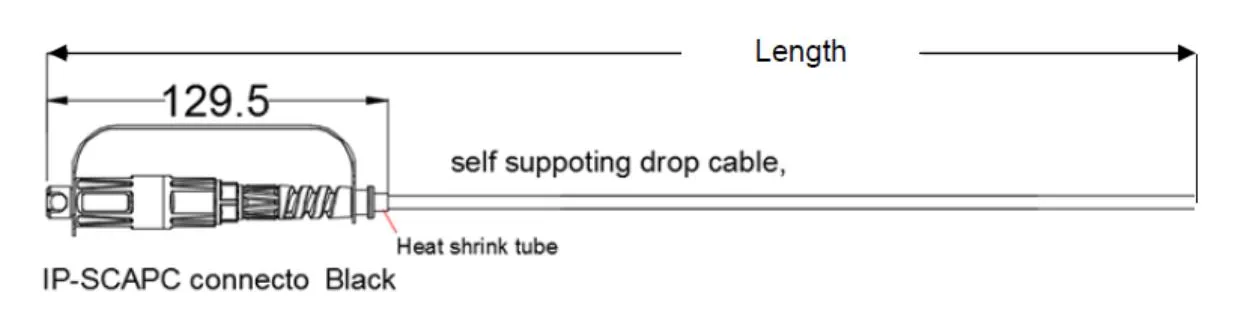

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Օպտիկական մանրաթել	Տիպ	G-657 A2.
	Ոչ: մանրաթելեր	1
	Գույն	Կապույտ
Արտաքին ծածկոց	Չափում	(5.2x2.0) * ± 0.2 մմ (3.0x2.0) * ± 0.2 մմ (առանց սուրհանդակի)
	Նյութական	Lszh
	Գույն	Սեվ
Պողպատե ուժի անդամ	Նյութական	Պողպատե մետաղալար
Պողպատե ուժի անդամ	Տրամագիծ	0,45 մմ
Պողպատե ինքնության ամրության անդամ	Նյութական	Պողպատե մետաղալար
Պողպատե ինքնության ամրության անդամ	Տրամագիծ	1.2 մմ
Քաշ		20 ± 3 կգ / կմ
Սալիկ (n)		Երկարաժամկետ, 300n Կարճաժամկետ, 600 N
Մանրացնել		1000N / 10 սմ
Րոպե Ճկման շառավիղ		15xD (ստատիկ); 30xD (դինամիկ)
Temperature երմաստիճանի միջակայքը		-20 ° C- ից + 65 ° C

Մանրաթելային բնութագիր.

Մալուխի մանրաթելերի բոլոր բնութագրերը (պատրաստի մալուխի մանրաթել) պետք է լինեն, համենայն դեպս, ITO-T առաջարկության G.657A2 եւ հետեւյալն է.

Պարամետր		Բնութագրում
Նվազման գործակից	@ 1310 NM @ 1383 նմ @ 1550 NM @ 1625 NM	≤ 0.36 դԲ / կմ ≤ 0.36 դԲ / կմ ≤ 0.22 դԲ / կմ ≤ 0.24 դԲ / կմ
Թուլացում (մալուխից հետո)	@ 1310NM	≤0.40DB / կմ
	@ 1550NM	≤0.30DB / կմ
Թուլացման միատեսակություն 1310NM- ում		≤0.05DB
Հանգստի միասնականությունը 1550NM- ում		≤0.05DB
Մալուխի կտրված ալիքի երկարություն (λCC)		≤ 1260 NM
Զրո-ցրման ալիքի երկարություն		1300 ~ 1324 նմ
Զրո-ցրման լանջ		≤ 0.092 PS / (NM ^ 2.KM)
Ցրման բացարձակ արժեքը 1288nm ~ 1339NM		≤3.5PS / (NM · կմ)
Ցրման բացարձակ արժեքը 1271NM ~ 1360NM		≤5.3PS / (NM · կմ)
Ցրումը 1550NM- ում		≤18ps / (NM · կմ)
Ցրումը 1625nm- ում		≤23PS / (NM · կմ)
Mode դաշտի տրամագիծը (MFD) 1310NM- ում		8.60 ± 0.4 մմ
Mode դաշտի տրամագիծը (MFD) 1550NM- ում		9.4-10.4 մմ
Բեւեռացման ռեժիմի ցրման (PMD) մանրաթել		≤0.125ps / կմ^1/2
Բեւեռացման ռեժիմի ցրումը (PMD) մալուխ		≤0.200ps / կմ^1/2
PMD գործակիցը	M	20 մալիկ
	Q	0.01%
	PMDQ	≤0.20ps / կմ^1/2
Երկրաչափական բնութագրերը
Ծածկված տրամագիծը		125 ± 0,8 մմ
Ծածկված ոչ շրջանառություն		≤1.0%
Հիմնական / ծածկված համակենտրոնացման սխալ		≤0.8 մմ
Մանրածախ տրամագիծը ծածկույթով (հնացած)		245 ± 10μm
Մանրաթելային տրամագիծը ծածկույթով (գունավոր)		250 ± 10μm
Կլատինգ / ծածկույթների կենտրոնացման սխալ		≤12.0MM
Լարվածության թեստ		100kpsi կամ 0.69GPA
Ծածկույթի հեռացում (n)		1.0 ~ 9.0
Մեխանիկական բնութագրեր
Մակրոնական կորուստը 1550NM- ում	R = 15 մմ, 10 շրջադարձ	≤0.03DB
	R = 10 մմ, 1 բուրդ	≤0.10db
	R = 7.5 մմ, 1-ը	≤0.5db
Մակրոնական կորուստ 1625nm- ում	R = 15 մմ, 10 շրջադարձ	≤0.10db
	R = 10 մմ, 1 բուրդ	≤0.20db
	R = 7.5 մմ, 1-ը	≤1.0db
