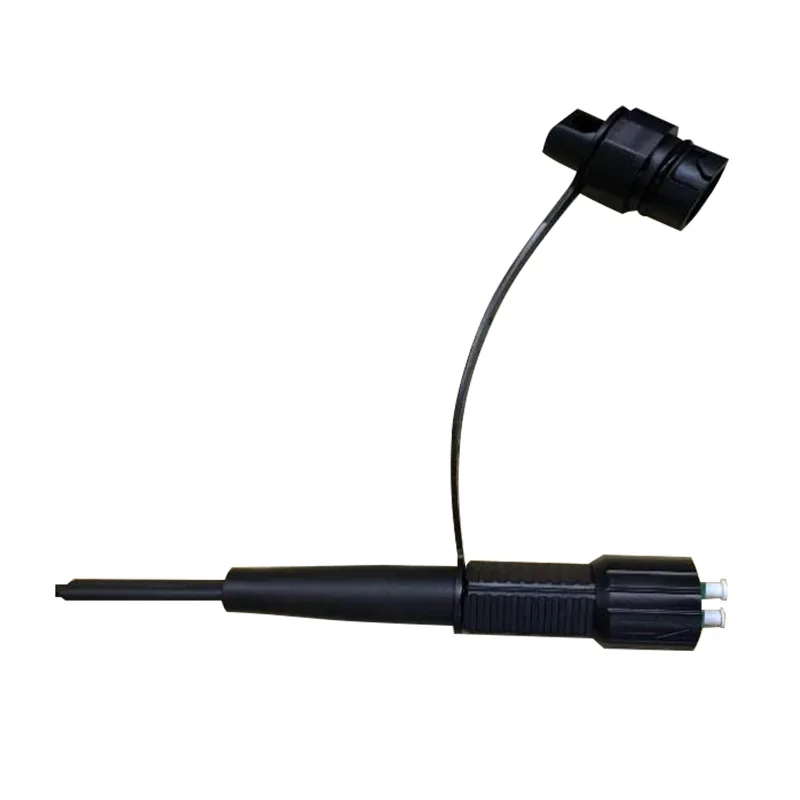

Duplex LC / UPC անջրանցիկ կլոր կաբելային օպտիկական մանրաթելային կարկատակի լարեր (Accord Mini DLC միակցիչ)

Դիմում.● FTTX / FTTH համակարգեր● Ethernet ծրագրեր● CATV հղումներ● Օպտիկական ազդանշանի բաշխում● Պասիվ օպտիկական ցանցեր (պոն)● Backbone, հորիզոնական եւ բարձրացնող ծրագրեր● Preterminated Drop տերմինալի տուփեր● Բացօթյա տարածքներ; Կտրուկ միջավայրՆկարագրություն.● Տեղադրման ցածր կորուստ, վերադարձի բարձր կո......

Ուղարկել հարցում

ապրանքի նկարագրությունը

Դիմում.

● FTTX / FTTH համակարգեր

● Ethernet ծրագրեր

● CATV հղումներ

● Օպտիկական ազդանշանի բաշխում

● Պասիվ օպտիկական ցանցեր (պոն)

● Backbone, հորիզոնական եւ բարձրացնող ծրագրեր

● Preterminated Drop տերմինալի տուփեր

● Բացօթյա տարածքներ; Կտրուկ միջավայր

Նկարագրություն.

● Տեղադրման ցածր կորուստ, վերադարձի բարձր կորուստ:

● Լավ է կրկնողության եւ փոխանակելիության մեջ:

● 100% մուտքագրում, վերադարձի կորուստ, վերջի դեմք եւ.

● Միջամտության ստուգում:

● Գերազանց մեխանիկական դիմացկունություն:

● Հանդիպում Telcordia GR-326-CORE- ին:

● Ապահովում է օպտիկական կաբելային կառավարման կառավարման բարձր արդյունավետությունն ու հուսալիությունը:

● Արագ եւ հեշտ տեղադրում եւ վերափոխում:

● Պարզ բեռնաթափում, հատուկ գործիքների կարիք չկա:

● IP68 անջրանցիկ:

Տեխնիկական ճշգրտում.

Շինություններ	Ստորաբաժանում	Նկարագրություններ
Մանրաթելային հաշվարկ		Կրկնակի
Ալիքի երկարություն	նմ	1310/1550
Տեղադրման կորուստ	դանակ	≤0.30
Վերադարձի կորուստ	դանակ	≥50 (UPC)
Մալուխի բաճկոնի գույն		Սեվ
Մալուխի արտաքին տրամագիծը	մմ	7.0 ± 0.2
Մանրաթելային ռեժիմ		Մեկ ռեժիմ, G657 A2
Կաբելային բաճկոնի նյութ		Lszh
Մալուխի քաշը	Կգ / կմ	38 (մոտավորապես)
Տպագրական բովանդակություն		Հարմարեցված
Երկարություն	m	50, 75, 100, 150, 200,250, 300 կամ կարգավորելի (հանդուրժողականություն. ± 0.5 մ)
Միակցիչի տեսակը		Մուտք:	Accord Mini DLC / UPC միակցիչ
		Արդյունք.	Accord Duplex LC / UPC միակցիչ
Անջրանցիկ դաս		IP68
Գործառնական ջերմաստիճանը	℃	-40 ° C ~ + 70 ℃
Պահպանման ջերմաստիճանը	℃	-40 ° C ~ + 70 ℃

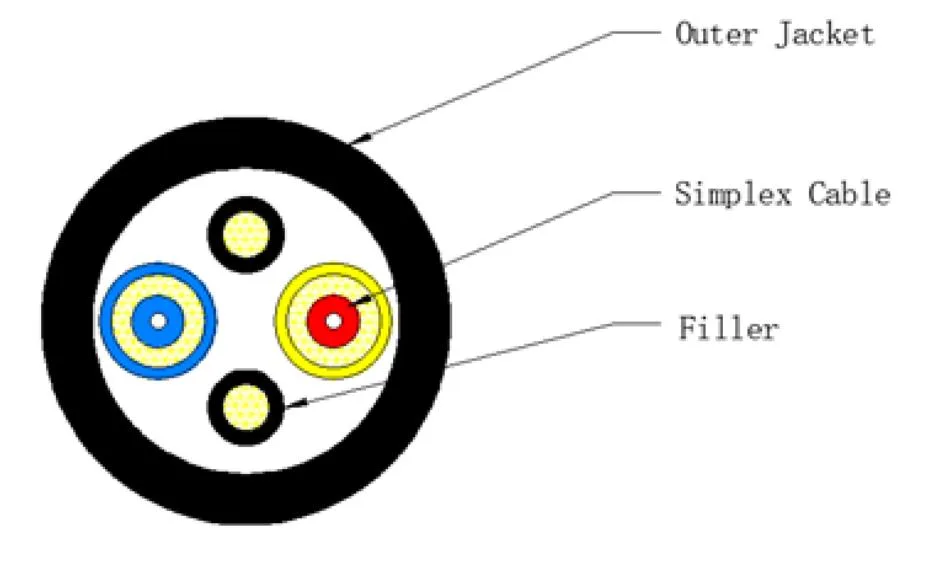

Մալուխի կառուցվածքը.

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Մալուխի ճշգրտում.

Նյութ	Բովանդակություն	Արժեք
Ամուր բուֆերային մանրաթել	Թվանշան	2
	Տիպ	G.657A2
	Տրամագիծ (մմ)	0,90 ± 0.05
	Նյութական	Lszh
	Գույն	Սպիտակուց
Simplex մալուխ	Նյութական	Lszh
	Տրամագիծ (մմ)	2.0 ± 0.1
	Գույն	Կապույտ եւ դեղին
Գավազան	Նյութական	Lszh
	Տրամագիծ (մմ)	1.3 ± 0.1
	Գույն	Սեվ
Արտաքին բաճկոն	Նյութական	Lszh
	Տրամագիծ (մմ)	7.0 ± 0.2
	Գույն	Սեվ
	Հաստություն (մմ)	1.0 ± 0.1
Մալուխի քաշը (կգ / կմ) մոտավոր:		38 ± 3
Ձգվող փորձարկում (N)		Երկարաժամկետ, 400 N Կարճաժամկետ, 800 N
Flattening Test (N / 10 սմ)		Երկարաժամկետ, 1000 N / 10 սմ Կարճաժամկետ, 2200 N / 10 սմ
Րոպե Ճկման շառավիղ		10xod (ստատիկ); 20xod (դինամիկ)
Տեղադրման ջերմաստիճանը		-40 ° C- ից + 70 ° C
Պահպանման ջերմաստիճանը		-40 ° C- ից + 70 ° C

Հաբելային օպտիկական մանրաթելերի կատարում

Կաբելային օպտիկական մանրաթելերի կատարում (ITU-T Rec. G.657A2)

Նյութ	Բնութագրում
Մանրաթելային տեսակը	Մեկ ռեժիմ
Մանրաթելային նյութ	Դոպեդ Սիլիկա
Նվազման գործակից @ 1310 NM @ 1383NM @ 1460NM @ 1550 NM @ 1625nm	≤ 0.35 դԲ / կմ / կմ ≤ 0.35 դԲ / կմ / կմ ≤ 0.25 դԲ / կմ ≤ 0.21 դԲ / կմ ≤ 0.23 դԲ / կմ
Մալուխի կտրված ալիքի երկարություն	≤ 1260 NM
Զրո-ցրման ալիքի երկարություն	1300 ~ 1324 նմ
Զրո-ցրման լանջ	≤ 0.092 PS / (NM2.KM)
PMD @ 1550 NM	≤0.1 PS / KM1 / 2
Քրոմատիկ ցրումը @ 1285 ~ 1330 NM @ 1271 ~ 1360 նմ @ 1550 NM @ 1625nm	≤3 PS / (NM. Կմ) ≤5.3 PS / (NM. Կմ) ≤18.0 PS / (NM. Կմ) ≤22 PS / (NM. Կմ)
Mode դաշտի տրամագիծը @ 1310 NM	8.5-9.3um
Հիմնական / հագած կենտրոնացման սխալ	≤ 0,5 մեկ
Ծածկված տրամագիծը	125.0 ± 0.7 Մեկ
Ծածկված ոչ շրջանառություն	≤5%
Առաջնային ծածկույթի տրամագիծը	242 ± 7
Գլխավորության առաջնային ծածկույթ / ծածկույթ	≤10 մկմ
Ծածկույթների շրջանաձեւություն	≤0.7%
Մալուխի ճկման կորստի թուլացում 10 շրջադարձ 1 Mandrel 15 մմ 1 շրջադարձ 1 Mandrel 10 մմ 1 շրջադարձ 1 Mandrel 7.5 մմ	1550NM ≤ δ 0.03 դԲ / կմ 1550NM ≤ δ 0,1 դԲ / կմ 1550NM ≤ δ 0.5 դԲ / կմ

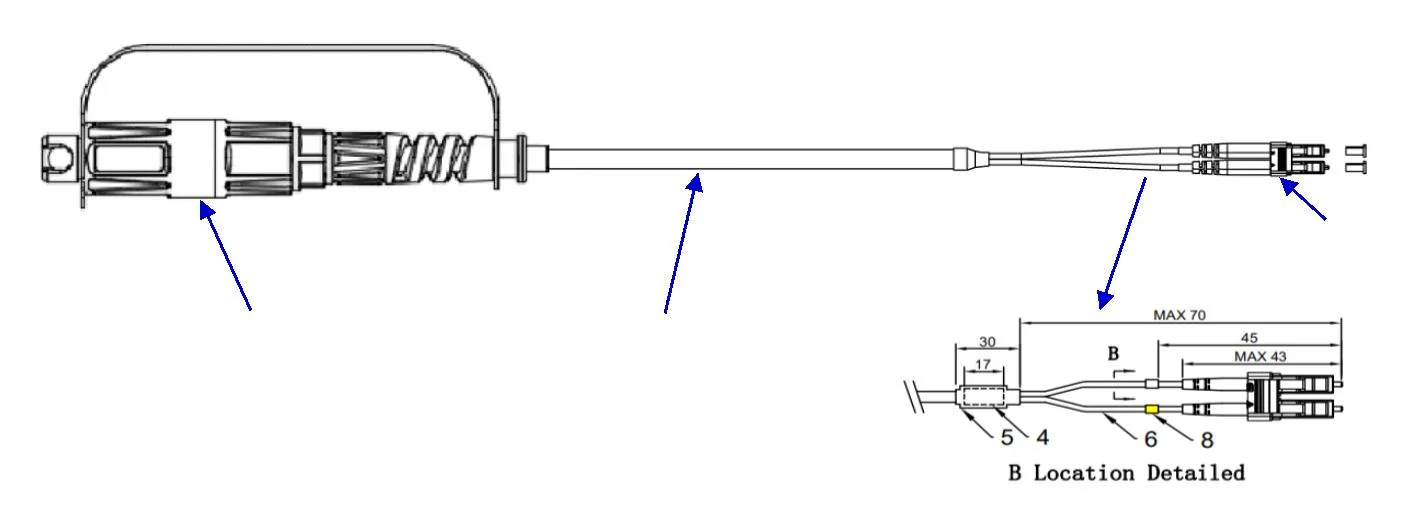

Ծավալային նկար.

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Ոչ	Նկարագրություն	Քողարկած
1	SM G.657A2 2 Core 2.0 մմ մանրաթելով: Od7.0mm, սեւ LSZH	1
2	Mini DLC միակցիչ սեւ	1
3	LC3.0 Կրկնակի մեկ ռեժիմի մանրաթել, բեժ, IC միակցիչի համար խողովակ, սպիտակ	2
4	Ռետինե ջերմության կրճատվող խողովակ, սեւ, 8,5 մմ L = 17 մմ	1
5	Ռետինե ջերմության կրճատվող խողովակ, սեւ, 8,5 մ լ-30 մմ	2
6	Flexible կուն պաշտպանիչ պողպատե խողովակով, 2.8 մմ l = 52 մմ	2
8	He երմային կրճատվող խողովակ, սպիտակ / դեղին OD3.0 մմ l = 5 մմ	2
