φ5 մմ անջրանցիկ մանրաթել մալուխի OptitAp SC / APC միակցիչ Patch լարը

Դիմում.● FTTX / FTTH համակարգեր● Ethernet ծրագրեր● CATV հղումներ● Օպտիկական ազդանշանի բաշխում● Պասիվ օպտիկական ցանցեր (պոն)● Backbone, հորիզոնական եւ բարձրացնող ծրագրեր● Preterminated Drop տերմինալի տուփեր● Բացօթյա տարածքներ; Կտրուկ միջավայրՆկարագրություն.● Տեղադրման ցածր կորուստ, վերադարձի բարձր կո......

Ուղարկել հարցում

ապրանքի նկարագրությունը

Դիմում.

● FTTX / FTTH համակարգեր

● Ethernet ծրագրեր

● CATV հղումներ

● Օպտիկական ազդանշանի բաշխում

● Պասիվ օպտիկական ցանցեր (պոն)

● Backbone, հորիզոնական եւ բարձրացնող ծրագրեր

● Preterminated Drop տերմինալի տուփեր

● Բացօթյա տարածքներ; Կտրուկ միջավայր

Նկարագրություն.

● Տեղադրման ցածր կորուստ, վերադարձի բարձր կորուստ:

● Լավ է կրկնողության եւ փոխանակելիության մեջ:

● 100% մուտքագրում, վերադարձի կորուստ, վերջի դեմք եւ.

● Միջամտության ստուգում:

● Գերազանց մեխանիկական դիմացկունություն:

● Հանդիպում Telcordia GR-326-CORE- ին:

● Ապահովում է օպտիկական կաբելային կառավարման կառավարման բարձր արդյունավետությունն ու հուսալիությունը:

● Արագ եւ հեշտ տեղադրում եւ վերափոխում:

● Պարզ բեռնաթափում, հատուկ գործիքների կարիք չկա:

● IP68 անջրանցիկ:

Patch լարը տեխնիկական բնութագրում

Շինություններ	Ստորաբաժանում	Նկարագրություններ
Մանրաթելային հաշվարկ		Պարզ
Ալիքի երկարություն	նմ	1310/1550
Տեղադրման կորուստ	դանակ	≤0.50 (բնորոշ, 0.3)
Վերադարձի կորուստ	դանակ	≥55 (APC)
Մալուխի բաճկոնի գույն		Սեվ
Մալուխի արտաքին տրամագիծը	մմ	Φ5.0 (± 0.2)
Մանրաթելային ռեժիմ		Մեկ ռեժիմ, G657 A2
Կաբելային բաճկոնի նյութ		LSZH (ուլտրամանուշակագույն պաշտպանություն եւ հրդեհային դիմադրություն)
Մալուխի քաշը	Կգ / կմ	28 (մոտավորապես)
Տպագրական բովանդակություն		Հարմարեցված
Երկարություն	m	50, 100, 150, 200, 250, 300, 400, 500, 600 (Հանդուրժողականություն. ± 0,5 մ)
Միակցիչի տեսակը		Մուտք. Accord Optitap SC / APC
Միակցիչի տեսակը		Արդյունք. Accord Optitap SC / APC
Անջրանցիկ դաս		IP68
Առաձգական ուժ	N	200
Գործառնական ջերմաստիճանը	℃	-20 ~ +65

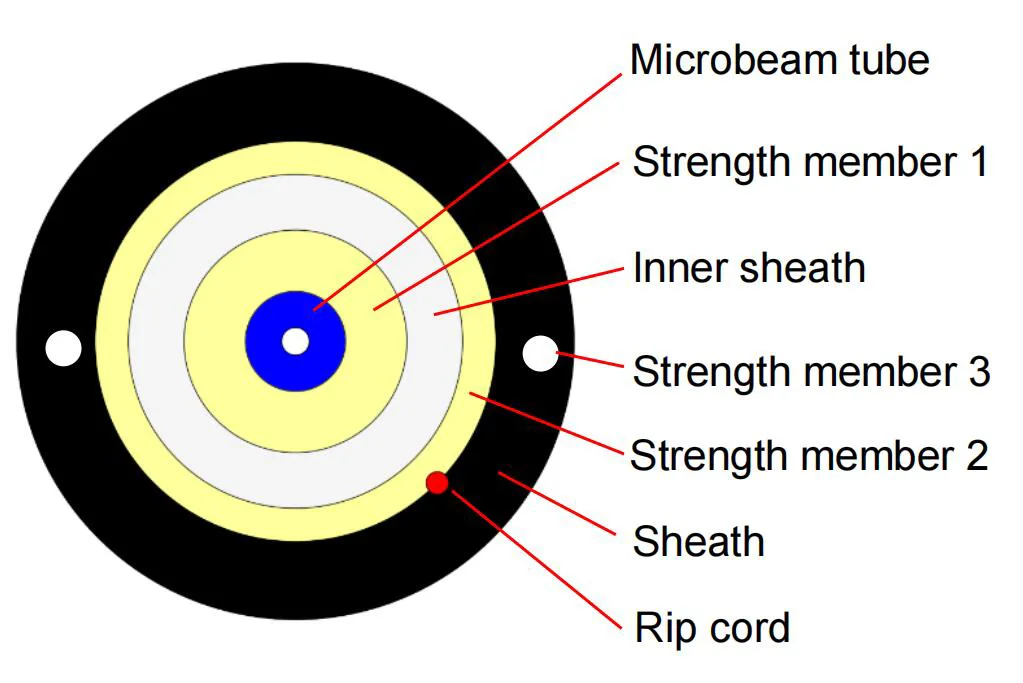

Մալուխի խաչմերուկ

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Մալուխի կառուցվածքի չափը

Նյութ	Բովանդակություն	Տեխնիկական պայմաններ
Մանրաթել	Թվանշան	1
	Տիպ	G.657A2
	Գույն	Կապույտ
Միկրոավակի խողովակ	Նյութական	Lszh
	Գույն	Կապույտ
	Տրամագիծ (մմ)	0,9 ± 0.05
Ներքին ծածկ	Տրամագիծ (մմ)	2.2 ± 0.05
	Հաստություն (մմ)	0.4 ± 0.05
	Գույն	Փղոսկրի / սպիտակ / բեժ
	Նյութական	Lszh
	Ուժի անդամ 1	Aramid Yarn 1100D * 3
Ուժի անդամ 2	Նյութական	Aramid մանվածք
Ուժի անդամ 2	Քանակ	1100D * 7
Ուժի անդամ 3	Նյութական	Սոսնձված FRP
Ուժի անդամ 3	Տրամագիծ (մմ)	0.5 * 2
Փաթաթել լարը	Թվանշան	1
Փաթաթել լարը	Գույն	Կարմիր
Ծածկոց	Նյութական	LSZH (ուլտրամանուշակագույն պաշտպանություն եւ հրդեհային դիմադրություն)
	Տրամագիծ (մմ)	5.0 ± 0.2
	Հաստություն (մմ)	1.1 ± 0.1
	Գույն	Սեվ
Մալուխի քաշը	Կգ / կմ	28 ± 3

Օպտիկական մանրաթելային մալուխի կատարում

Մալուխի մանրաթելերի բոլոր բնութագրերը (պատրաստի մալուխի մանրաթել) պետք է լինեն, համենայն դեպս, ITO-T առաջարկության G.657A2 եւ հետեւյալն է.

Նյութ	Բնութագրում
Մանրաթելային տեսակը	Մեկ ռեժիմ
Մանրաթելային նյութ	Դոպեդ Սիլիկա
Նվազման գործակից @ 1310 NM @ 1383NM @ 1490NM @ 1550 NM @ 1625nm Մալուխի ձեւավորումից հետո @ 1310 NM @ 1550 NM	≤ 0.36 դԲ / կմ ≤ 0.36 դԲ / կմ ≤ 0.25 դԲ / կմ ≤ 0.22 դԲ / կմ ≤ 0.25 դԲ / կմ ≤ 0.36 դԲ / կմ ≤ 0.22 դԲ / կմ
Մալուխի կտրված ալիքի երկարություն	≤ 1260 NM
Զրո-ցրման ալիքի երկարություն	1300 ~ 1324 նմ
Զրո-ցրման լանջ	≤ 0.092 PS / (NM2.KM)
PMD @ 1550 NM	≤0.1 PS / KM1 / 2
Քրոմատիկ ցրումը @ 1285 ~ 1330 նմ @ 1271 ~ 1360 նմ @ 1550 NM @ 1625 NM	≤3 PS / (NM. Կմ) ≤5.3 PS / (NM. Կմ) ≤18.0 PS / (NM. Կմ) ≤22 PS / (NM. Կմ)
Mode դաշտի տրամագիծը @ 1310 NM	8.5-9.3um
Հիմնական / հագած կենտրոնացման սխալ	≤ 0,5 մեկ
Ծածկված տրամագիծը	125.0 ± 0.7 Մեկ
Ծածկված ոչ շրջանառություն	≤5%
Առաջնային ծածկույթի տրամագիծը	242 ± 7
Գլխավորության առաջնային ծածկույթ / ծածկույթ	≤10 մկմ
Ծածկույթների շրջանաձեւություն	≤0.7%
Մալուխի ճկման կորստի թուլացում 1 շրջադարձ 1 Mandrel 7.5 մմ 10-ը շրջվում է 1 մանդրել 15 մմ	1550NM ≤ δ 0,10 դԲ / կմ 1550NM ≤ δ 0.03 դԲ / կմ

Դիմումի ջերմաստիճանի տիրույթ

Գործառնական ջերմաստիճանի տիրույթ	-20 ℃ to + 65 ℃
Պահպանման / տրանսպորտի ջերմաստիճանի տիրույթ	-20 ℃ to + 65 ℃
Տեղադրման ջերմաստիճանի տիրույթ	-20 ℃ to + 65 ℃
