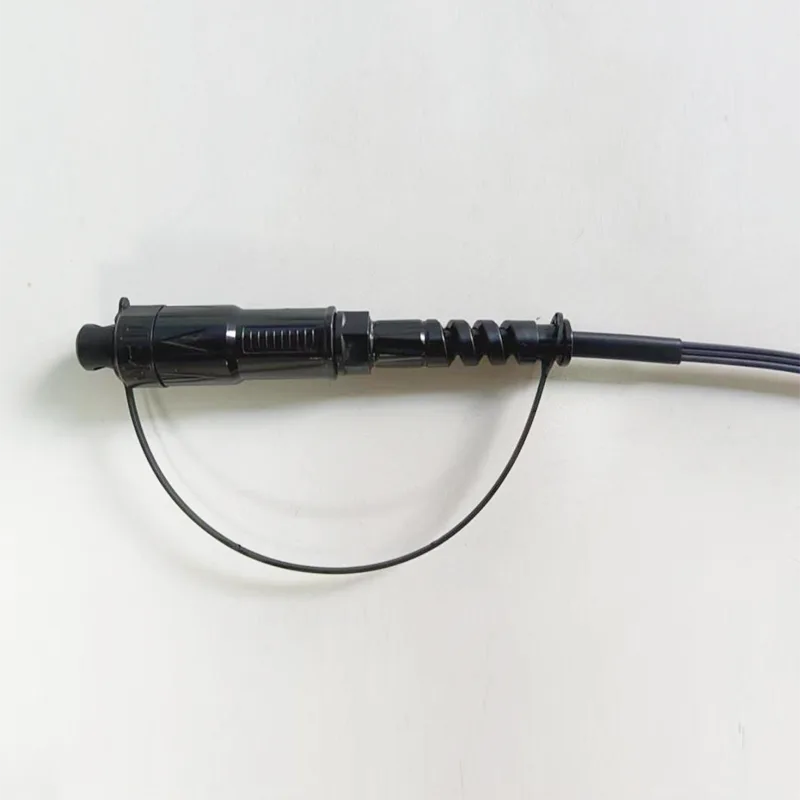

φ5 մմ անջրանցիկ կաթիլ Մալուխ H օպտիկական SC / APC միակցիչ Patch լարը

Դիմում.● FTTX / FTTH համակարգեր● Ethernet ծրագրեր● CATV հղումներ● Օպտիկական ազդանշանի բաշխում● Պասիվ օպտիկական ցանցեր (պոն)● Backbone, հորիզոնական եւ բարձրացնող ծրագրեր● Preterminated Drop տերմինալի տուփեր● Բացօթյա տարածքներ; Կտրուկ միջավայրՆկարագրություն.● Տեղադրման ցածր կորուստ, վերադարձի բարձր կո......

Ուղարկել հարցում

ապրանքի նկարագրությունը

Դիմում.

● FTTX / FTTH համակարգեր

● Ethernet ծրագրեր

● CATV հղումներ

● Օպտիկական ազդանշանի բաշխում

● Պասիվ օպտիկական ցանցեր (պոն)

● Backbone, հորիզոնական եւ բարձրացնող ծրագրեր

● Preterminated Drop տերմինալի տուփեր

● Բացօթյա տարածքներ; Կտրուկ միջավայր

Նկարագրություն.

● Տեղադրման ցածր կորուստ, վերադարձի բարձր կորուստ:

● Լավ է կրկնողության եւ փոխանակելիության մեջ:

● 100% մուտքագրում, վերադարձի կորուստ, վերջի դեմք եւ.

● Միջամտության ստուգում:

● Գերազանց մեխանիկական դիմացկունություն:

● Հանդիպում Telcordia GR-326-CORE- ին:

● Ապահովում է օպտիկական կաբելային կառավարման կառավարման բարձր արդյունավետությունն ու հուսալիությունը:

● Արագ եւ հեշտ տեղադրում եւ վերափոխում:

● Պարզ բեռնաթափում, հատուկ գործիքների կարիք չկա:

● IP68 անջրանցիկ:

1. Patch Cord տեխնիկական բնութագրում

Շինություններ	Ստորաբաժանում	Նկարագրություններ
Մանրաթելային հաշվարկ		Պարզ
Ալիքի երկարություն	նմ	1310/1550
Տեղադրման կորուստ	դանակ	≤0.30 (բնորոշ, 0.15)
Վերադարձի կորուստ	դանակ	≥ 60
Միացման տեսակը		SC / APC
Ֆերել		Կերամիկ
Միացման ցիկլեր		500
Մալուխի բաճկոնի գույն		Սեվ
Մալուխի արտաքին տրամագիծը	մմ	5.0 ± 0.2
Մանրաթելային ռեժիմ		Մեկ ռեժիմ, G657a2
Կաբելային բաճկոնի նյութ		Հաուլ
Մալուխի քաշը	Կգ / կմ	22 (մոտավորապես)
Տպագրական բովանդակություն		Հարմարեցված
Երկարություն	m	50, 75, 125, 175 կամ կարգավորելի (Հանդուրժողականություն. ± 0,5 մ)
Միակցիչի տեսակը		Մուտք. Accord H օպտիկական SC / APC
Միակցիչի տեսակը		Արդյունք, Accord H օպտիկական SC / APC
Ձգում (առանցքային միջեւ Մալուխ եւ միակցիչ)	N	200
Անջրանցիկ դաս		IP68
Գործառնական ջերմաստիճանը	℃	-25 ° C ~ + 70 ℃
Պահպանման ջերմաստիճանը	℃	-25 ° C ~ + 70 ℃

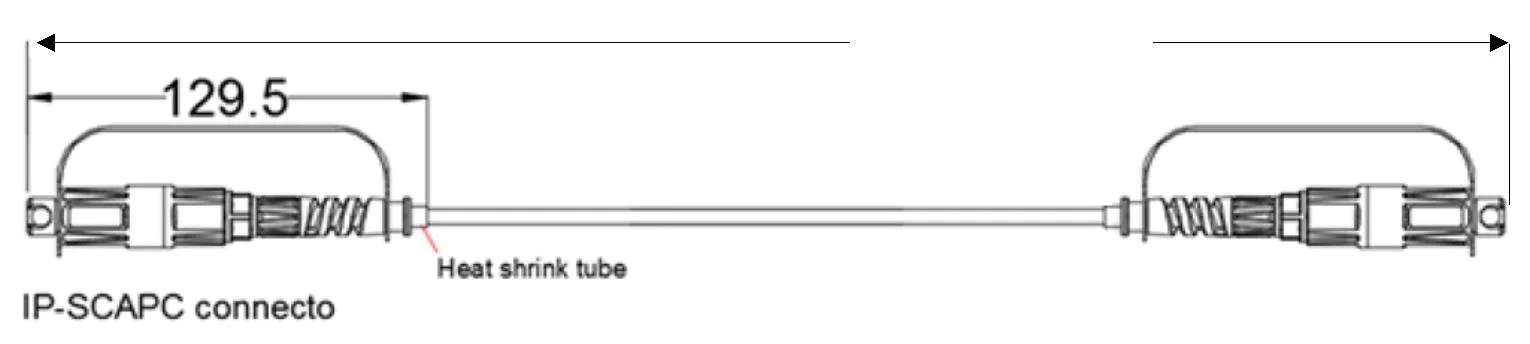

2-ը: Մալուխի խաչմերուկ

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3. Մալուխի կառուցվածքի չափը

Նյութ	Բովանդակություն	Տեխնիկական պայմաններ
Ամուր բուֆերային մանրաթել	Թվանշան	1
	Տիպ	G.657A2
	Գույն	Կապույտ
	Նյութական	Lszh
	Տրամագիծ (մմ)	0,90 ± 0.05
Ներքին ծածկ	Տրամագիծ (մմ)	2.8 ± 0.2
	Հաստություն (մմ)	0.25 ± 0.05
	Գույն	Սպիտակուց
	Նյութական	Lszh
Ուժի անդամ 1	Նյութական	Սոսնձված FRP
Ուժի անդամ 1	Քանակ	0.5 * 2
Ուժի անդամ 2	Նյութական	Aramid մանվածք + ջուրը արգելափակում է ապակե մանվածք
Փաթաթել լարը	Թվանշան	1
Փաթաթել լարը	Գույն	Կարմիր
Ծածկոց	Նյութական	Հաուլ
	Տրամագիծ (մմ)	5.0 ± 0.2
	Հաստություն (մմ)	1.1 ± 0.1
	Գույն	Սեվ
Մալուխի մոլ	Կգ / կմ	22 ± 3

4. Մալուխային նյութ

4.1 Օպտիկական մանրաթել

Մալուխի մանրաթելերի բոլոր բնութագրերը (պատրաստի մալուխի մանրաթել) պետք է լինեն, համենայն դեպս, ITO-T առաջարկության G.657A2 եւ հետեւյալն է.

Նյութ	Բնութագրում
Մանրաթելային տեսակը	Մեկ ռեժիմ
Մանրաթելային նյութ	Դոպեդ Սիլիկա
Նվազման գործակից @ 1310 NM @ 1383NM @ 1490NM @ 1550 NM @ 1625nm Մալուխի ձեւավորումից հետո @ 1310 NM @ 1550 NM	≤ 0.36 դԲ / կմ ≤ 0.36 դԲ / կմ ≤ 0.25 դԲ / կմ ≤ 0.22 դԲ / կմ ≤ 0.25 դԲ / կմ ≤ 0.36 դԲ / կմ ≤ 0.22 դԲ / կմ
Մալուխի կտրված ալիքի երկարություն	≤ 1260 NM
Զրո-ցրման ալիքի երկարություն	1300 ~ 1324 նմ
Զրո-ցրման լանջ	≤ 0.092 PS / (NM2.KM)
PMD @ 1550 NM	≤0.1 PS / KM1 / 2
Քրոմատիկ ցրումը @ 1285 ~ 1330 նմ @ 1271 ~ 1360 նմ @ 1550 NM @ 1625 NM	≤3 PS / (NM. Կմ) ≤5.3 PS / (NM. Կմ) ≤18.0 PS / (NM. Կմ) ≤22 PS / (NM. Կմ)
Mode դաշտի տրամագիծը @ 1310 NM	8.5-9.3um
Հիմնական / հագած կենտրոնացման սխալ	≤ 0,5 մեկ
Ծածկված տրամագիծը	125.0 ± 0.7 Մեկ
Ծածկված ոչ շրջանառություն	≤5%
Առաջնային ծածկույթի տրամագիծը	242 ± 7
Գլխավորության առաջնային ծածկույթ / ծածկույթ	≤10 մկմ
Ծածկույթների շրջանաձեւություն	≤0.7%
Մալուխի ճկման կորստի թուլացում 1 շրջադարձ 1 Mandrel 7.5 մմ 10-ը շրջվում է 1 մանդրել 15 մմ	1550NM ≤ δ 0,10 դԲ / կմ 1550NM ≤ δ 0.03 դԲ / կմ

5. Օպտիկական մանրաթելային մալուխի կատարում

5.1 Մալուխի ճկման շառավիղ.

10 x Մալուխի տրամագիծ (տեղադրումից հետո), 50 մմ

20 x Մալուխի տրամագիծ (տեղադրում). 100 մմ

6. Մեխանիկական եւ շրջակա միջավայրի կատարման թեստ

S / n	Նյութ	Փորձարկման մեթոդ	Ընդունման պայման
1	Առաձգական ուժ IEC 794-1-E1	- բեռ, 1200N - Մալուխի երկարությունը բեռի տակ. 50 մ - Բեռի ժամանակը. ≥1min.	- կորուստների փոփոխություն ≤ 0,1 դԲ / կմ @ 1550 NM -Ոչ վնասում է արտաքին բաճկոնին եւ ներքին տարրերին:
