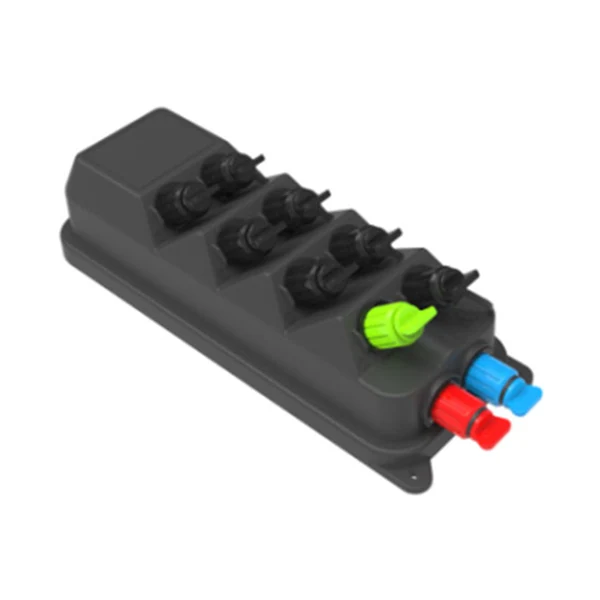

Անջրանցիկ նախապես միակողմանի օպտիկամանրաթելային մալուխի բաշխման տուփ

That-t g.652

Մեկ ռեժիմի օպտիկական բնութագրերը մանրաթել

IEC 60794-1-1

Օպտիկական մանրաթելային մալուխներ-մաս 1-1. Ընդհանուր Ճշգրտում-ընդհանուր

IEC 60794-1-2

Օպտիկական մանրաթելային մալուխներ 1-2. Ընդհանուր Տեխնիկական. - Հիմնական օպտիկական մալուխի թեստի ընթացակարգ

Մոդել: XB-8QX

Տեխնիկական պայմաններ

Դիտողություն

Արտաքին Չափ (մմ)

378 * 255 * 116 (A * B * C)

Տեղավորում անցքի դիրք (մմ)

215 * 266 * 239 (D * E * F)

Գույն

Սեվ

Հարմարեցված

Չափ եւ օպտիկական մալուխի անցքի քանակը

1 օվալ օպտիկական մալուխի մուտք, 2 մասնաճյուղ Օպտիկական մալուխի գրառումներ եւ 8 նախապես կապված ադապտերներ

Միաձուլում Հզորություն (առավելագույն)

48

Սկուտեղ A, 12x4 = 48, 2 շերտ He երմամեկուսիչ splice պաշտպանության թեւ:

96

Tray C, 12x8 = 96, 1 ​​շերտ He երմամեկուսիչ splice պաշտպանության թեւ:

96

Tray D, սկուտեղ E, 24x4 = 96, 2 շերտ He երմամեկուսիչ splice պաշտպանության թեւ:

128

Tray F, 16x8 = 128, 1 շերտ He երմամեկուսիչ splice պաշտպանության թեւ:

136

MAX = 1E + 7F = 24 + 7 * 16 = 136

Միօրինակ Plc splitter

1x2

Splitter չափը, 60x7x4 մմ:

Կարող է տեղադրվել A եւ Type E տիպի մեջ Splicing սկուտեղ, 1 հատ մեկ պառակտման սկուտեղի համար:

1x4

1x8

1 * 16

Splitter չափը, 60x12x4 մմ:

Կարող է տեղադրվել A-1 տիպի եւ տեսակը E-1 Splicing սկուտեղ, 1 հատ մեկ պառակտման սկուտեղի համար:

Մանրաթել Անվճարի կաբելային տրամագիծը

անցնել նավահանգստի միջոցով (մմ)

Φ18

* Նշում. Տրամադրել տեսակը եւ տրամագիծը Գնելիս օպտիկական մալուխը `համապատասխան կնքման խրոցը համապատասխանեցնելու համար կնքման կատարումը ապահովելու համար:

Մանրաթել Մասնաճյուղի կաբելային պորտ (մմ) կաբելային հարթություն

Φ18

À Պաշտպանության մակարդակ

IP68

Դյուրավառություն

HB (պայմանական)

կարող է հարմարեցվել ըստ պահանջներ

Չեզոք Աղի լակի թեստ (ԱԱԾ)

48 հ
