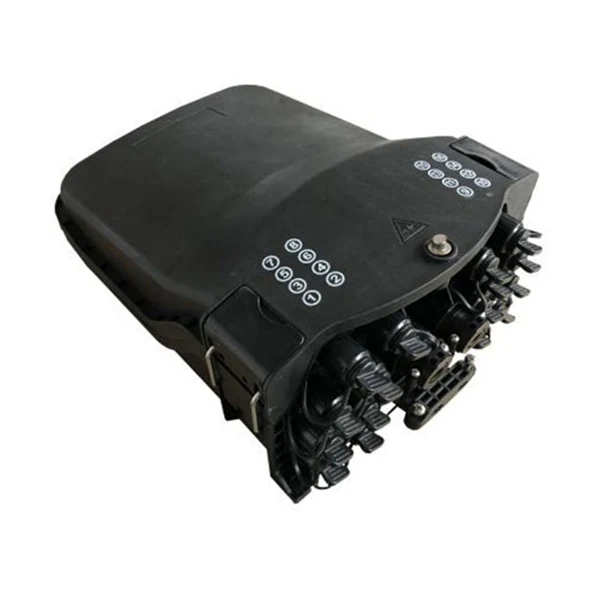

48 Օպտիկամանրաթելային միջուկի նախապես միացված օպտիկամանրաթելային մալուխի բաշխման տուփ

Orientalfiber-ի 48 օպտիկամանրաթելային միջուկի նախապես միակցված օպտիկամանրաթելային մալուխի բաշխման տուփը պրոֆեսիոնալ կարգի լուծում է, որը նախատեսված է FTTX ցանցի տեղակայումը հեշտացնելու համար: Որպես Jiangsu Xuben Photoelectric Technology Co., Ltd-ի առաջատար արտադրանք, այս բաշխիչ տուփը միավորում է մանրաթելերի միացումը, բաժանումը և տերմինալային միացումը մեկ, բարձր դիմացկուն պարսպի մեջ:

Ուղարկել հարցում

ապրանքի նկարագրությունը

48 միջուկով նախապես միացված օպտիկամանրաթելային մալուխի բաշխման տուփը նախագծված է հատուկ բացօթյա հեռահաղորդակցության ինժեներական սցենարների համար: Չինական Orientalfiber արտադրողի ինժեներական չափանիշներին համապատասխան մշակված այն առաջնային ուշադրություն է դարձնում կառուցվածքային հուսալիության և երկարաժամկետ գործառնական կայունության վրա: Արտադրանքի պարիսպը կառուցված է բարձր ամրության PP կամ PC+ABS նյութերից՝ ապահովելով ամուր դիմադրություն ջրի, փոշու և ծերացման նկատմամբ: IP65 պաշտպանության վարկանիշով այն ապահովում է ներքին օպտիկամանրաթելային միացումների կայունությունը նույնիսկ բարդ և պահանջկոտ միջավայրերում: Ներքին կառուցվածքը օպտիմիզացվել է՝ հեշտացնելու մանրաթելերի ճկման շառավիղի արդյունավետ կառավարումը և մալուխների կանոնավոր երթուղին. այն ունի նախապես միակցված ադապտերներ և աջակցում է միացման սկուտեղի տարբեր կոնֆիգուրացիաներին՝ դրանով իսկ բարձրացնելով տեղադրման արդյունավետությունը և պարզեցնելով սպասարկման ընթացակարգերը: Աջակցելով տեղադրման բազմաթիվ մեթոդներին՝ ներառյալ բևեռների տեղադրումը, օդային տեղադրումը և պատին ամրացումը, այս բաշխիչ տուփը իդեալականորեն հարմար է FTTH հավելվածների և բացօթյա օպտիկամանրաթելային ցանցի տեղադրման պահանջների լայն շրջանակի համար:

Ինժեներական բնութագրեր և նյութի ամբողջականություն

Արտաքին հեռահաղորդակցության ենթակառուցվածքի համար նյութի երկարակեցությունը չափազանց կարևոր է: ԱյնԱրևելյան մանրաթել 48 Օպտիկամանրաթելային միջուկի նախապես միացված օպտիկամանրաթելային մալուխի բաշխման տուփնախագծված է շրջակա միջավայրի տարբեր սթրեսներին դիմակայելու համար՝ առանց քայքայման:

Բնակարանային նյութեր. կառուցված է բարձր ազդեցության PP (պոլիպրոպիլեն) կամ PC+ABS (պոլիկարբոնատ և ակրիլոնիտրիլ բուտադիեն ստիրոլ) խառնուրդներից՝ բարձր մեխանիկական պաշտպանության համար:
Շրջակա միջավայրի դիմացկունություն. նախագծված է խոնավության դիմացկուն, ջրակայուն, փոշու դիմացկուն և հակատարիքային:
Ներխուժման պաշտպանություն. Պաշտպանության մակարդակը հասնում է IP65-ի՝ ապահովելով, որ ներքին բաղադրիչները մնում են չոր և ֆունկցիոնալ հորդառատ անձրևի կամ բարձր խոնավության պայմաններում:

Տեխնիկական ճարտարապետություն և կարողությունների կառավարում

-ի ներքին դասավորությունը48 Օպտիկամանրաթելային միջուկի նախապես միացված օպտիկամանրաթելային մալուխի բաշխման տուփկենտրոնանում է թեքության շառավղի պաշտպանության և կազմակերպված մալուխային երթուղու վրա՝ կանխելու ազդանշանի թուլացումը և սպասարկման հոգնածությունը:

Մուտքի/ելքի կոնֆիգուրացիա. Առանձնանում է 1 օվալաձև օպտիկական մալուխի մուտքի կետ և 2 ճյուղային մալուխի մուտքեր՝ հեշտացնելով ողնաշարի մալուխների բազմակողմանի կառավարումը:
Ադապտորների միջերես. Հագեցած է 16 նախապես միացված ադապտերներով, ինչը զգալիորեն կրճատում է դաշտային տեղակայման համար պահանջվող ժամանակը և տեխնիկների աշխատանքի ծախսերը:
Միաձուլման սկուտեղի ընտրանքներ. երկու տարբեր տեսակի հոդերի սկուտեղներ հասանելի են միաձուլման միացման տարբեր սովորությունների և մանրաթելերի խտության համար:
Drop Cable Storage. Նախագծված է կամընտիր կաթիլային մալուխի պահեստավորման սկուտեղ տեղադրելու համար, որը կարող է կառավարել մինչև 50 մետր 5 մմ կլոր մալուխ, որը կարևոր է բնակելի FTTH կայանքներում տեղանքի կոկիկությունը պահպանելու համար:

Բազմակողմանի տեղակայման սցենարներ

Արևելյան մանրաթելապահովում է, որ48 Օպտիկամանրաթելային միջուկի նախապես միացված օպտիկամանրաթելային մալուխի բաշխման տուփհարմարվում է գոյություն ունեցող ենթակառուցվածքին, այլ ոչ թե պահանջում է թանկ փոփոխություններ: Բազմաթիվ մոնտաժային մեթոդների աջակցությունը թույլ է տալիս հետևողական ապարատային օգտագործումը տարբեր տեղանքներում.

Բևեռի վրա տեղադրված. օպտիմիզացված է գյուղական կամ կոմունալ բևեռների վրա հիմնված տեղակայման համար:
Օդային մոնտաժված. Հարմար է շենքերի միջև օդային մալուխների համար:
Պատի վրա տեղադրված. Նախատեսված է քաղաքային MDU-ների (Բազմաբնակարանային միավորներ) կամ արդյունաբերական շենքերի ճակատների համար:

Նկարագրություն

Նախապես միացված օպտիկական բաշխիչ տուփը, որպես FTTX ցանցի բաշխման հանգույցի ամենաառաջադեմ սարքավորում, ապահովում է արագ և հուսալի կապ, լավ պաշտպանություն և կառավարում FTTX ցանցի համար:

Ստանդարտները համապատասխանում են

48 օպտիկամանրաթելային միջուկով նախապես միացված օպտիկամանրաթելային մալուխի բաշխիչ տուփը նախագծված, արտադրված և փորձարկված է հետևյալ ստանդարտների համաձայն.

ITU-T G.652	Բնութագրերը մեկ ռեժիմ օպտիկական մանրաթելից
IEC 60794-1-1	Օպտիկական օպտիկամանրաթելային մալուխներ-մաս 1-1. Ընդհանուր բնութագրեր-Ընդհանուր
IEC 60794-1-2	Օպտիկական օպտիկամանրաթելային մալուխներ-մաս 1-2. Ընդհանուր բնութագրեր-Հիմնական օպտիկական մալուխի փորձարկում ընթացակարգը

Տեխնիկական պայմաններ

Մոդել: XB-16SX	Տեխնիկական պայմաններ	Դիտողություն

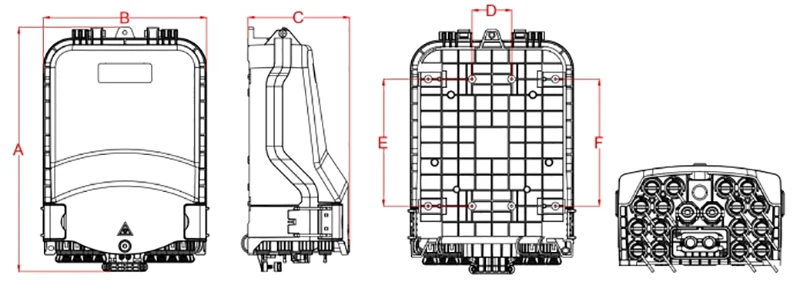

Արտաքին չափս (մմ)	319.3 * 214 * 133 (A * B * C)
Տեղադրում անցքի դիրքը (մմ)	52166166 (DxExF)
Գույն	PANTONE 428C	Կարգավորելի
Չափը և օպտիկական մալուխի անցքի քանակը	1 օվալաձև օպտիկական մալուխի մուտք, 2 ճյուղ օպտիկական մալուխի մուտքեր և 16 նախապես միացված ադապտերներ
Ֆյուժն հզորություն (առավելագույնը)	48	Սկուտեղ A ,12x4=48, 2 շերտ ջերմասեղմվող միաձուլման պաշտպանիչ թև:
	64	Սկուտեղ B, 8x8=64, 1 շերտ ջերմասեղմվող միաձուլման պաշտպանիչ թև:
	96	Սկուտեղ C, 8x12=96, 1 շերտ ջերմասեղմվող միաձուլման պաշտպանիչ թև:
	96	Սկուտեղ D, Սկուտեղ E, 24x4=96, 2 շերտ ջերմասեղմվող միաձուլման պաշտպանիչ թև:
Միկրո PLC Splitter	1x2	Սպլիտերի չափսը՝ 60x7x4 մմ: Կարող է տեղադրվել Ա և տիպի մեջ E splicing սկուտեղ, 1 PC մեկ splicing սկուտեղի.
	1x4
	1x8
	1*16	Սպլիտերի չափսը՝ 60x12x4 մմ: Կարող է տեղադրվել A-1 տիպում և տեսակ E-1 միացման սկուտեղ, 1 հատ մեկ սկուտեղի համար:
Մեջ մալուխի ամենամեծ տրամագիծը (մմ)	8~18
Առավելագույնը ճյուղի անցքի չափը (մմ)	ᴓ16
IP պաշտպանության մակարդակը	IP65
Դյուրավառություն	HB (պայմանական)	կարող է հարմարեցվել ըստ պահանջները
Չեզոք աղի լակի փորձարկում (NSS)	48 հ	կարող է հարմարեցվել ըստ պահանջները
