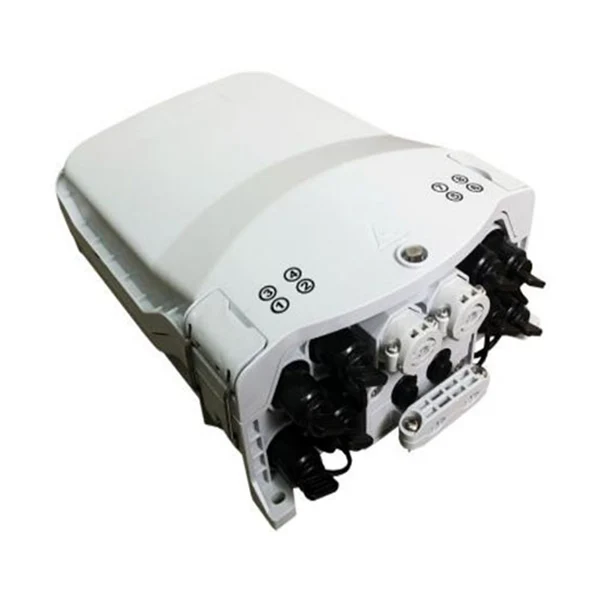

IP65 Նախապես միակողմանի օպտիկամանրաթելային մալուխի բաշխման տուփ

That-t g.652

Մեկ ռեժիմի օպտիկական բնութագրերը մանրաթել

IEC 60794-1-1

Օպտիկական մանրաթելային մալուխներ-մաս 1-1: GEնետիկ ճշգրտում-ընդհանուր

IEC 60794-1-2

Օպտիկական մանրաթելային մալուխներ 1-2. Ընդհանուր Տեխնիկական. - Հիմնական օպտիկական մալուխի թեստի ընթացակարգ

Մոդել, XB-8SX

Տեխնիկական պայմաններ

Դիտողություն

Բնակարանների նյութ

ԱՀ + ABS

Ներքին բաղադրիչների նյութ

ԱՀ + ABS / ABS

Մետաղական պարագաների նյութ

Բարձրորակ չժանգոտվող պողպատ

Արտաքին հարթություն (մմ)

319.3 * 200 * 97.5 (A * B * C)

Տեղադրման անցքի դիրքը (մմ)

52 * 166 * 166 (DXEXF)

Գույն

Pantone 428c

Հարմարեցված

Օպտիկական մալուխի անցքի չափը եւ քանակը

1 օվալ օպտիկական մալուխի մուտք, 2 մասնաճյուղ Օպտիկական մալուխի գրառումներ եւ 8 նախապես կապված ադապտերներ

Fusion հզորություն (առավելագույն)

48

Սկուտեղ A, 12x4 = 48, 2 շերտ He երմամեկուսիչ splice պաշտպանության թեւ:

64

Tray B, 8x8 = 64, 1 շերտ He երմամեկուսիչ splice պաշտպանության թեւ:

96

Tray C, 8x12 = 96, 1 ​​շերտ He երմամեկուսիչ splice պաշտպանության թեւ:

96

Tray D, սկուտեղ E, 24x4 = 96, 2 շերտ He երմամեկուսիչ splice պաշտպանության թեւ:

108

Մաքս. 1C + 4D = 108

Micro plc splitter

1x2

Splitter չափը, 60x7x4 մմ:

Կարող է տեղադրվել A եւ Type E տիպի մեջ Splicing սկուտեղ, 1 հատ մեկ պառակտման սկուտեղի համար:

1x4

1x8

1 * 16

Splitter չափը, 60x12x4 մմ:

Կարող է տեղադրվել A-1 տիպի եւ տեսակը E-1 Splicing սկուտեղ, 1 հատ մեկ պառակտման սկուտեղի համար:

Անբավարար մալուխի տրամագիծը

Անցնել նավահանգստի (մմ)

Φ8 ~ φ18

Մասնաճյուղի մալուխի մանրաթելային մալուխ Նավահանգիստ (մմ)

Φ16

IP պաշտպանության մակարդակ

IP65

Դյուրավառություն

HB (պայմանական)

կարող է հարմարեցվել ըստ պահանջներ

Չեզոք աղի լակի թեստ (ԱԱԾ)

48 հ
