1. Ընդհանուր

1.1 Նկարագրություն

Նախնական միակողմանի օպտիկական բաշխման տուփը որպես առավել առաջադեմ FTTX ցանցի բաշխման հանգույցի սարքավորումներ, ապահովում է արագ եւ հուսալի կապ, լավ պաշտպանություն եւ կառավարում FTTX ցանցի համար:

Արտադրության տեսակը	Դասավորում
Gfs-8sx	Նախնական միակողմանի օպտիկամանրաթելային մալուխի բաշխման տուփ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8SX

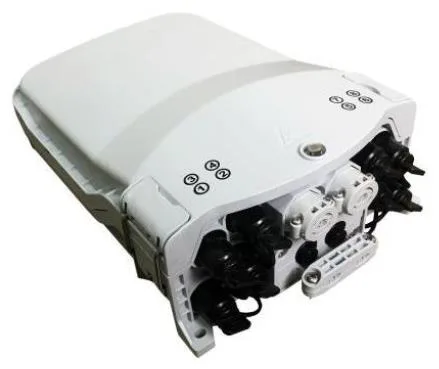

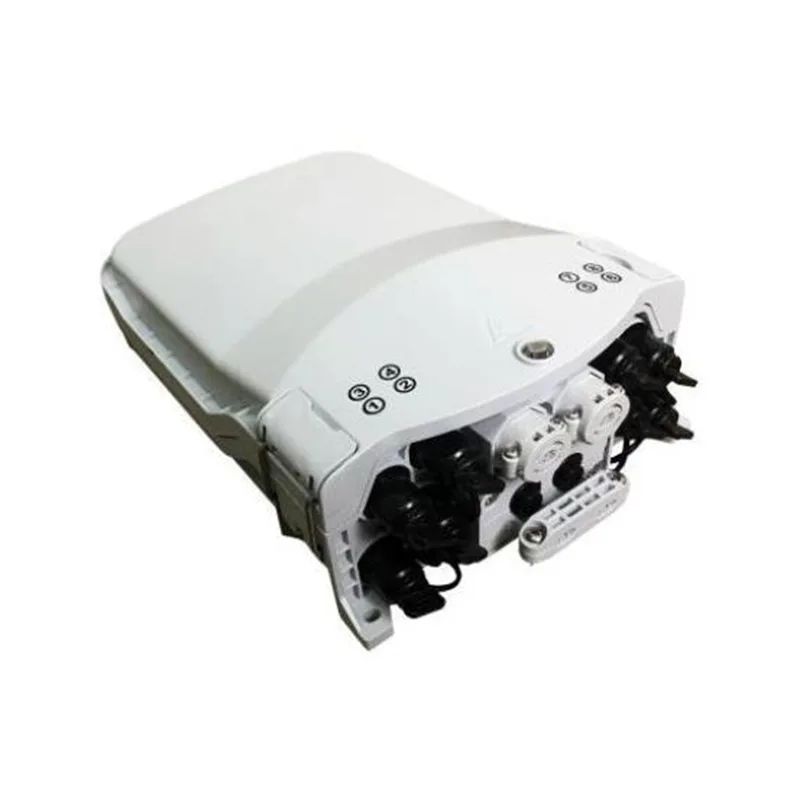

GFS-8SX- ի տեսքը

1.2 Ստանդարտները համապատասխան են

Առաջարկվող արտադրությունը նախագծված է, արտադրվում եւ փորձարկվում է ըստ ստանդարտների, հետեւյալ կերպ.

That-t g.652	Միանգամյա օպտիկական մանրաթելերի բնութագրերը
IEC 60794-1-1	Օպտիկական մանրաթելային մալուխներ-մաս 1-1. Ընդհանուր տեխնիկական բնութագրում
IEC 60794-1-2	Օպտիկական մանրաթելային մալուխներ-Մաս 1-2. Ընդհանուր ճշգրտում-հիմնական օպտիկական մալուխային թեստի ընթացակարգ

1.3 Ծրագրերի միջավայր

Նյութ	Արժեք
Գործողության ջերմաստիճանը	-40 ºc ~ + 65 ºC
Տեղադրման ջերմաստիճանը	-5 ºc ~ + 40 ºC
Պահպանման ջերմաստիճանը	-40ºc ~ + 65 ºc
Մթնոլորտային ճնշում	70 ~ 106KPA
Հարաբերական խոնավություն	≤85% (+ 30 ℃)

2-ը: Հատկություններ

1. Առաջադեմ կառուցվածքի ձեւավորում, հեշտ շահագործում եւ ողջամիտ ուղղում:

2-ը: Նյութ, ԱՀ + ABS.

3. Խոնավության ապացույց, անջրանցիկ, փոշու դիմացկուն, հակատարիքային:

4. Պաշտպանության մակարդակը մինչեւ IP65:

5. 1 օվալ օպտիկական մալուխի մուտք, 2 մասնաճյուղային օպտիկական մալուխի գրառումներ եւ 8 նախապես կապված ադապտերներ:

6. Առկա են տարբեր տեսակի պառակտման սկուտեղների տեսակներ:

7. Տեղադրման եղանակը `բեւեռային, օդային տեղադրված, պատի վրա տեղադրված:

8. Այն կարող է հագեցած լինել կաթիլ մալուխի պահեստային սկուտեղով `50 մմ 5 մմ կլոր մալուխի պահպանման համար:

3. Տեխնիկական պայմաններ

3.1 մեխանիկական բնութագրեր

Նյութ	Տեխնիկական պայմաններ	Դիտողություն
Բնակարանների նյութ	ԱՀ + ABS
Ներքին բաղադրիչների նյութ	ԱՀ + ABS / ABS
Մետաղական պարագաների նյութ	Բարձրորակ չժանգոտվող պողպատ

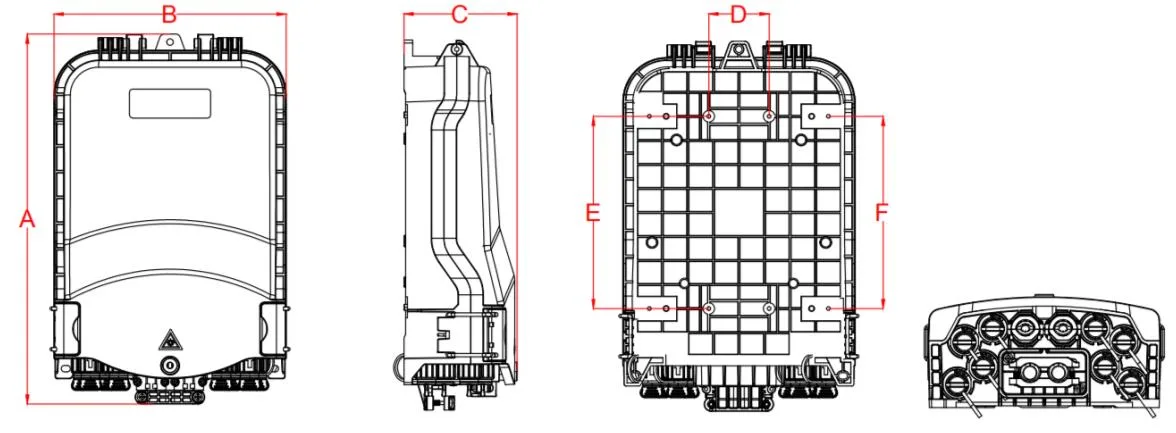

Արտաքին հարթություն (մմ)	319.3 * 200 * 97.5 (A * B * C)
Տեղադրման անցքի դիրքը (մմ)	52 * 166 * 166 (DXEXF)
Գույն	Pantone 428c	Հարմարեցված
Օպտիկական մալուխի անցքի չափը եւ քանակը	1 օվալ օպտիկական մալուխի մուտք, 2 մասնաճյուղ օպտիկական մալուխի գրառումներ եւ 8 նախապես կապված ադապտերներ
Fusion հզորություն (առավելագույն)	48	Սկուտեղ A, 12x4 = 48, Ջերմային կրճատելի 2 շերտ Splice պաշտպանության թեւ:
	64	Tray B, 8x8 = 64, 1 շերտ ջերմային կրճատման Splice պաշտպանության թեւ:
	96	Tray C, 8x12 = 96, 1 շերտ ջերմային կրճատման Splice պաշտպանության թեւ:
	96	Tray D, սկուտեղ E, 24x4 = 96, Ջերմային կրճատելի 2 շերտ Splice պաշտպանության թեւ:
	108	Մաքս. 1C + 4D = 108
Micro plc splitter	1x2	Splitter չափը, 60x7x4 մմ: Կարող է տեղադրվել A տիպի մեջ եւ մուտքագրեք ճարմանդային սկուտեղ, 1 հատ մեկ պառակտման սկուտեղի համար:
	1x4
	1x8
	1 * 16	Splitter չափը, 60x12x4 մմ: Կարող է տեղադրվել A-1 տիպի մեջ, եւ մուտքագրեք E-1 Splicing սկուտեղ, 1 հատ մեկ պառակտման սկուտեղի համար:
Մանրաթելային մալուխի տրամագիծ DiscuT- ի անցումը նավահանգիստով (մմ)	Φ8 ~ φ18
Մանրաթելային մալուխի հարթություն մասնաճյուղի մալուխային նավահանգիստ (մմ)	Φ16
IP պաշտպանության մակարդակ	IP65
Դյուրավառություն	Ժապավենի	Այն կարող է հարմարեցվել ըստ կարիքների:
Չեզոք աղի լակի թեստ (ԱԱԾ)	48 ժ	Այն կարող է հարմարեցվել ըստ կարիքների:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8SX

4: Կազմաձեւում

Հիմնական օպտիկական պարամետրեր

Splitter կամ pigtail	(DB)	RL (DB)	(DB)	Փորձարկման մեթոդ
Splitter կամ pigtail	Pigtail / splitter		Բաշխման տուփ	Փորձարկման մեթոդ
Pigtail-sc / apc-00-sm-sx (1C1F) - OD0.9MM-PVC-G657A2-մալուխ Գույն (կանխադրված) -indoor-Rohs-1.5M	≤0.3	≥55db	≤0.5	Ի անջ: IEC61300-3-4 Մեթոդ B RL: IEC61300-3-6 Մեթոդ 1
1x2 plc splitter, SCAPC միակցիչով	≤4.0	≥55db	≤4.2
1x4 plc splitter, SCAPC միակցիչով	≤7.4	≥55db	≤7.6
1x 8 plc splitter, SCAPC միակցիչով	≤10.5	≥55db	≤10.7
1x 16 plc splitter, SCAPC միակցիչով	≤13.5	≥55db	≤13.7

Վերը նշված աղյուսակում ցուցադրված օպտիկական պարամետրերը լռելյայն արժեքներ են եւ կարող են հարմարեցվել ըստ պահանջների:

5. Ապրանքի նկարը

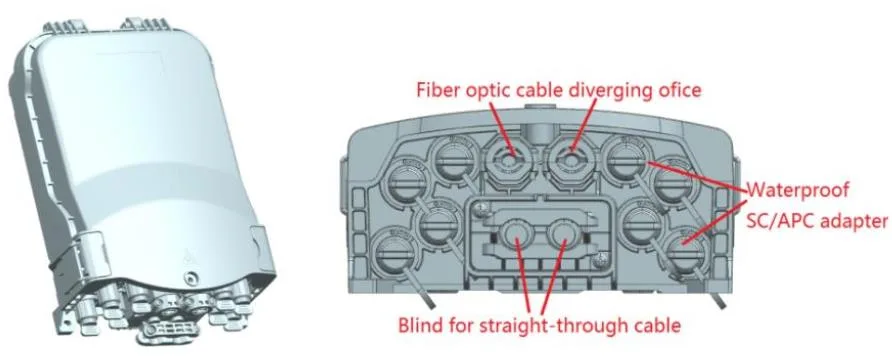

5.1 Ապրանքի կաբելային եղանակներ.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8SX

5.2 կազմաձեւում

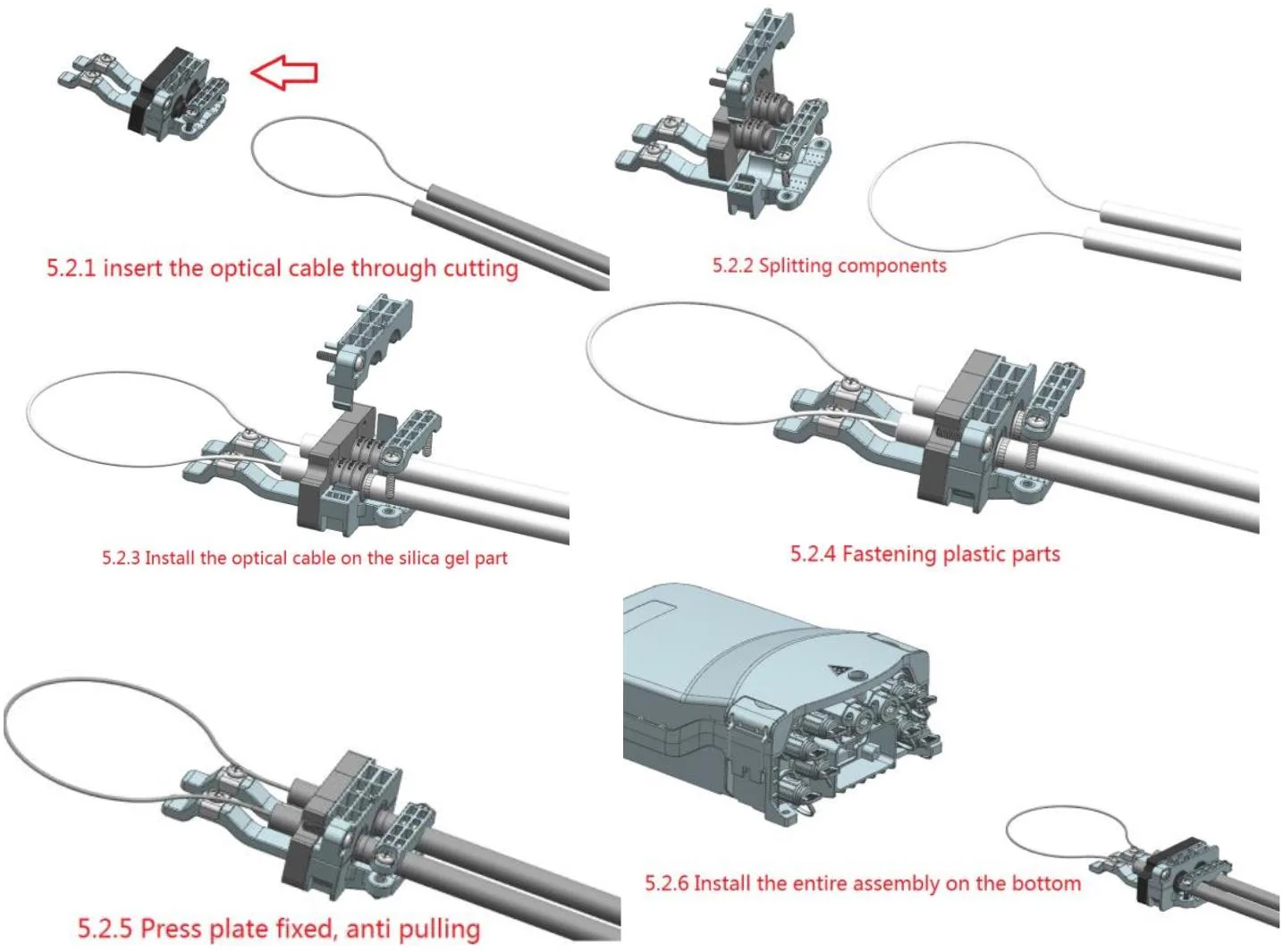

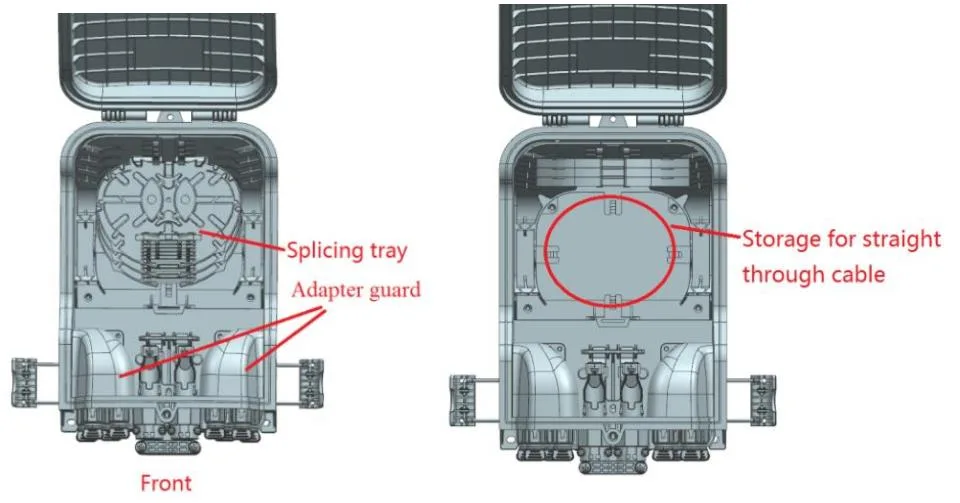

Արագ տեղադրում, ամրացում եւ ուղիղ օպտիկական մալուխի արագ տեղադրումը, արագ վարդակից:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8SX

5.3 Օպտիկամանրաթելային մալուխի բիֆուրացիա

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8SX

5.4 Ապրանքի մալուխներ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8SX

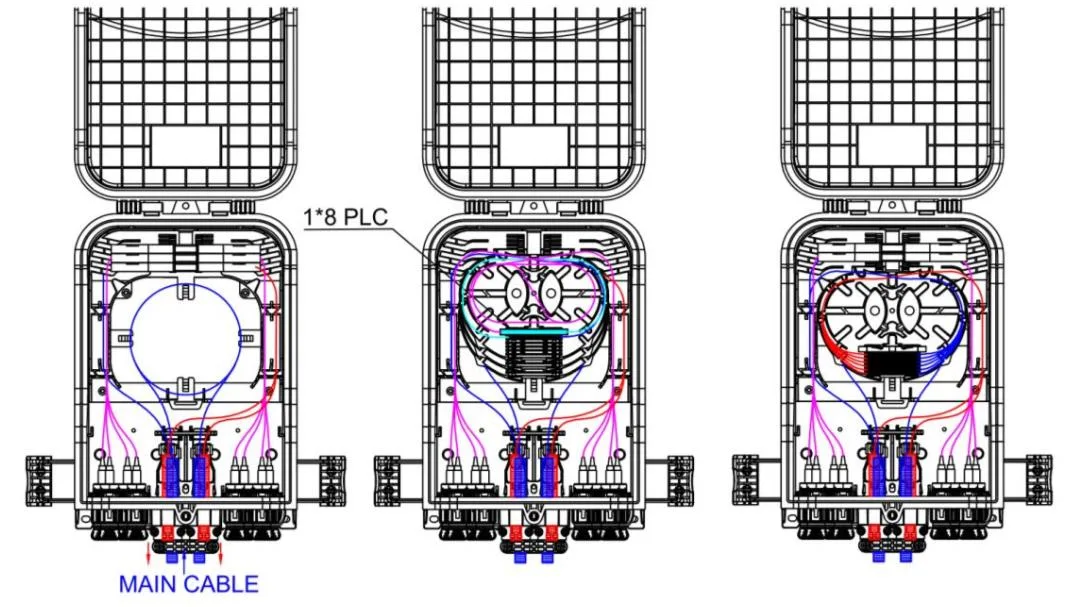

GFS-8SX Routing Diagram

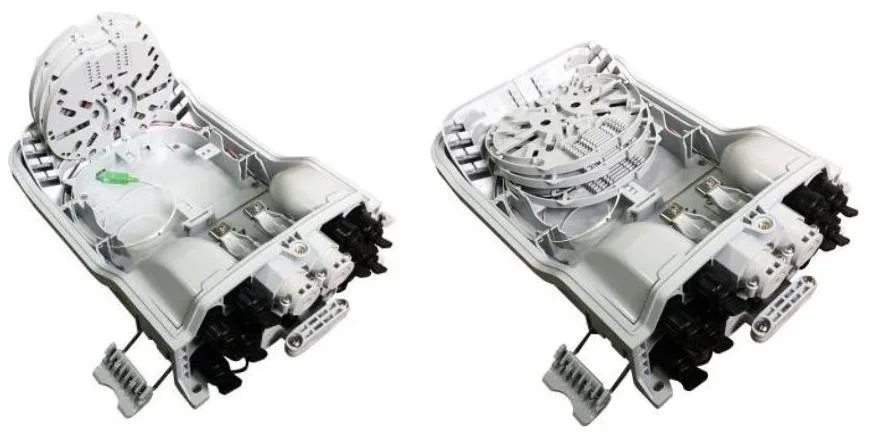

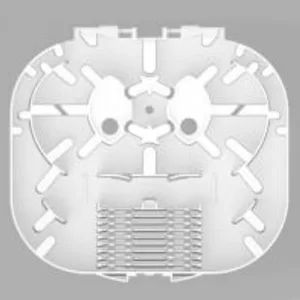

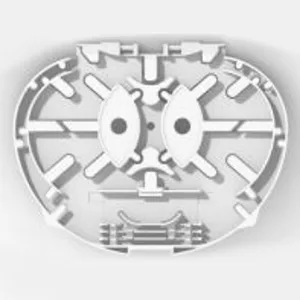

5.5 Splicing սկուտեղ

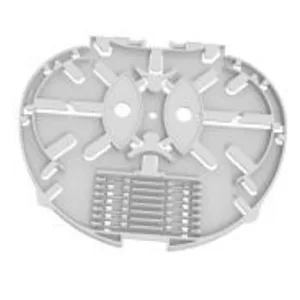

Նյութ	Պառակտում սկուտեղ	Splicing Tray B	Splitter սկուտեղ A-1
Չափերը (H * W * d, mm)	134 * 104 * 8	134 * 104 * 4	134 * 104 * 8
Զուտ քաշ (կգ)	0.021	0.015	0.021

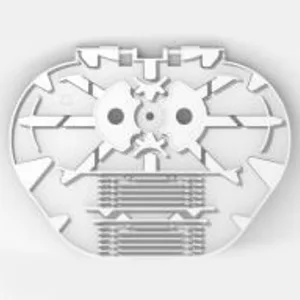

Նկար
Գույն	Ral7035	Ral7035	Ral7035
Նյութական	ԱՀ + ABS	ԱՀ + ABS	ԱՀ + ABS
Սկուտեղի սայթաքում (միջուկներ)	12 (ջերմության կրճատվող պաշտպանիչ թեւի 2 շերտ)	8 (ջերմային կրճատման պաշտպանիչ թեւի 1 շերտ)	6 (ջերմային կրճատման պաշտպանիչ թեւի 2 շերտ)
Սկուտեղի պառակտիչ հզորություն (ԱՀ)	1 (plc 1x2, 1x4, 1x8, 0,9 մմ մանրաթել, 60x7x4mm)	/	1 (plc 1x16, 0,9 մմ մանրաթել, 60x12x4mm)
Առավելագույնը (ԱՀ)	4	8	4
Լռելյայն (ԱՀ)	1	/	/

Նշում.

1. Վերոնշյալ սկուտեղները կարող են խառնվել ըստ պահանջների:

2-ը: Կազմաձեւման կանոններ. 1A = 2B = 2C = 1D = 1e

3. Օպտիկամանրաթելերի տեսակները շարունակաբար աճում են

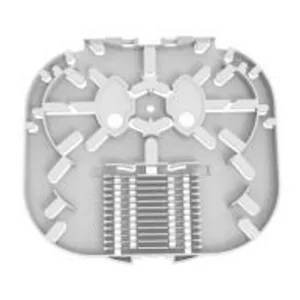

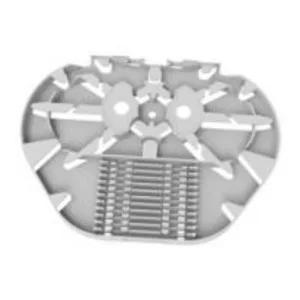

Նյութ	Splicing Tray C	Splicing սկուտեղ D	Splicing սկուտեղ E	Splicing սկուտեղ E-1
Չափերը (H * W * d, mm)	136 * 104 * 4	136 * 104 * 8	135 * 125 * 8	135 * 125 * 8
Զուտ քաշ (կգ)	0.018	0.024	0.033	0.033

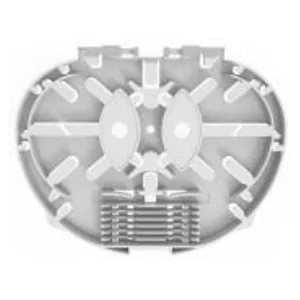

Նկար
Գույն	Ral7035	Ral7035	Ral7035	Ral7035
Նյութական	ԱՀ + ABS	ԱՀ + ABS	ԱՀ + ABS	ԱՀ + ABS
Սկուտեղի սայթաքում (միջուկներ)	12 (ջերմային կրճատման պաշտպանիչ թեւի 1 շերտ)	24 (ջերմության կրճատման պաշտպանության թեւի 2 շերտ)	24 (ջերմության կրճատման պաշտպանության թեւի 2 շերտ)	18 (ջերմային կրճատման պաշտպանության թեւի 2 շերտ)
Սկուտեղի պառակտիչ հզորություն (ԱՀ)	/	/	1 (plc 1x2, 1x4, 1x8, 0,9 մմ մանրաթել, 60x7x4mm)	1 (plc 1x16, 0,9 մմ մանրաթել, 60x12x4mm)
Առավելագույնը (ԱՀ)	8	4	4	4
Լռելյայն (ԱՀ)	2	/	/	/

Նշում.

1. Վերոնշյալ սկուտեղները կարող են խառնվել ըստ պահանջների:

3: Կազմաձեւման կանոններ. 1A = 2B = 2C = 1D = 1e

3. Օպտիկամանրաթելերի տեսակները շարունակաբար աճում են

5.6 աքսեսուարներ

Ոչ	Մասի անվանումը	Տեղեկատու նկար	Ստորաբաժանում	Քանակ	Դիտողություն
1	Uls'Manual	/	հատիկներ	1	Մեջ
2	Splitter թեստի զեկույց	/	հատիկներ	1	Մեջ

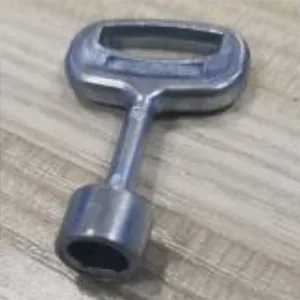

3	Բանալ		հատիկներ	1	«Դ» տեսակը

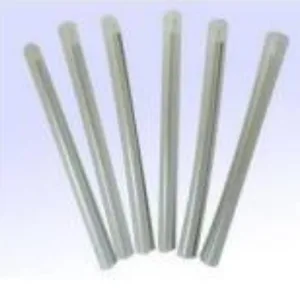

4	Ջերմային կրճատման պաշտպանության թեւ		հատիկներ	8	L = 45 մմ

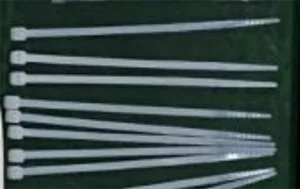

5	Նեյլոնե մալուխային փողկապ		հատիկներ	10	3x100 մմ

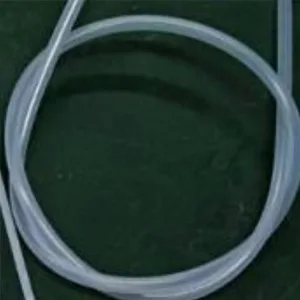

6	Մերկ մանրաթելային պաշտպանության խողովակ		հատիկներ	1	OD4MM x 50 սմ

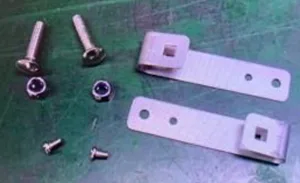

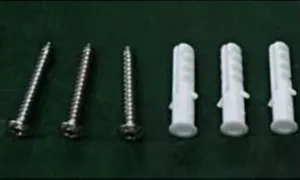

7	Պատի տեղադրված հավաքածու		սահման	1	Ընտրովի որպես հաճախորդի պահանջ: (Ընդարձակ պլաստիկ վարդակից φ7.5x40 մմ, Phillips ինքնուրույն հպման պտուտակներ M5X40MM):

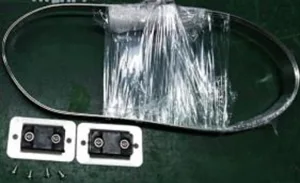

8	Բեւեռային հավաքածու		սահման	10	Ընտրովի որպես հաճախորդի պահանջ

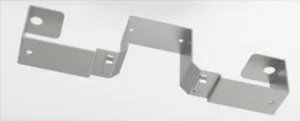

9	Օդային տեղադրված հանդերձանք		սահման	10	Ընտրովի որպես հաճախորդի պահանջ
10	Drop մալուխի պահեստային սկուտեղ		սահման	10	Ընտրովի որպես հաճախորդի պահանջ

6. Բնապահպանական բնութագրերը

Այս ապրանքը համապատասխանում է RoHS- ի շրջակա միջավայրի պահպանության հրահանգին, եւ կապարի, կադմիումի, սնդիկի, վեցանկյուն քրոմի, պոլբրոմացված բիֆենիլային (PBB) եւ պոլբրոմացված դիֆենիլային եթեր (PBDE) չի գերազանցում սահմանը:

7. Տեղադրում

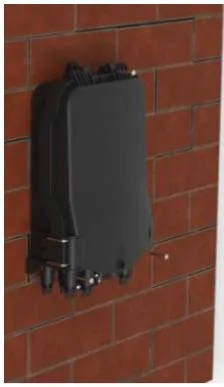

7.1. Պատի տեղադրման տեղադրում

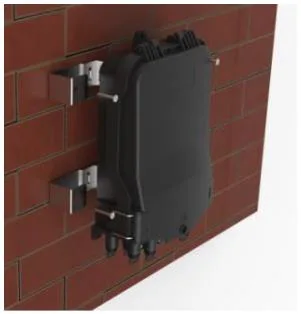

Հորատեք 3 անցք պատի մեջ աղյուսակ 2-ի չափի համաձայն, տեղադրեք ընդարձակման վարդակից φ7.5 * 40, տեղադրեք տուփը `անցքերի հետ համապատասխանելու համար եւ ամրացրեք պտուտակներ:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8SX

Պատի տեղադրման տեղադրում

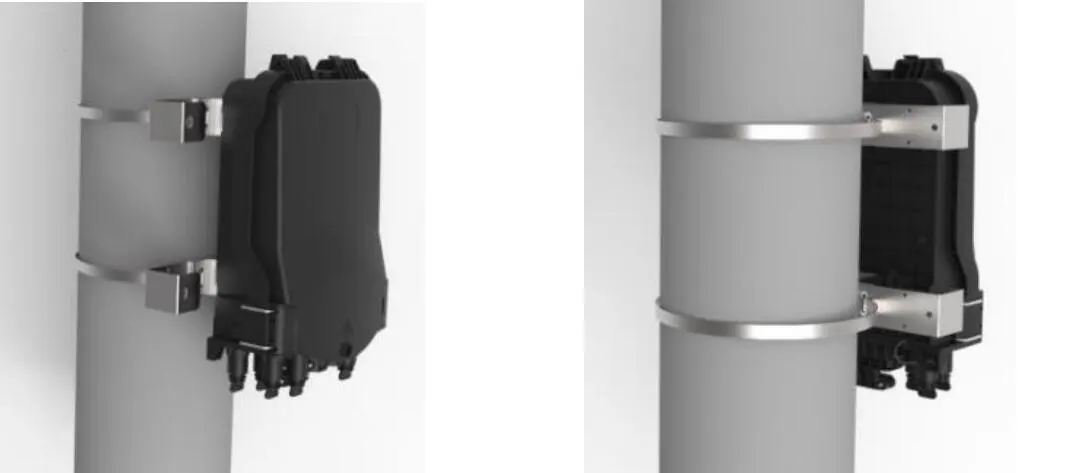

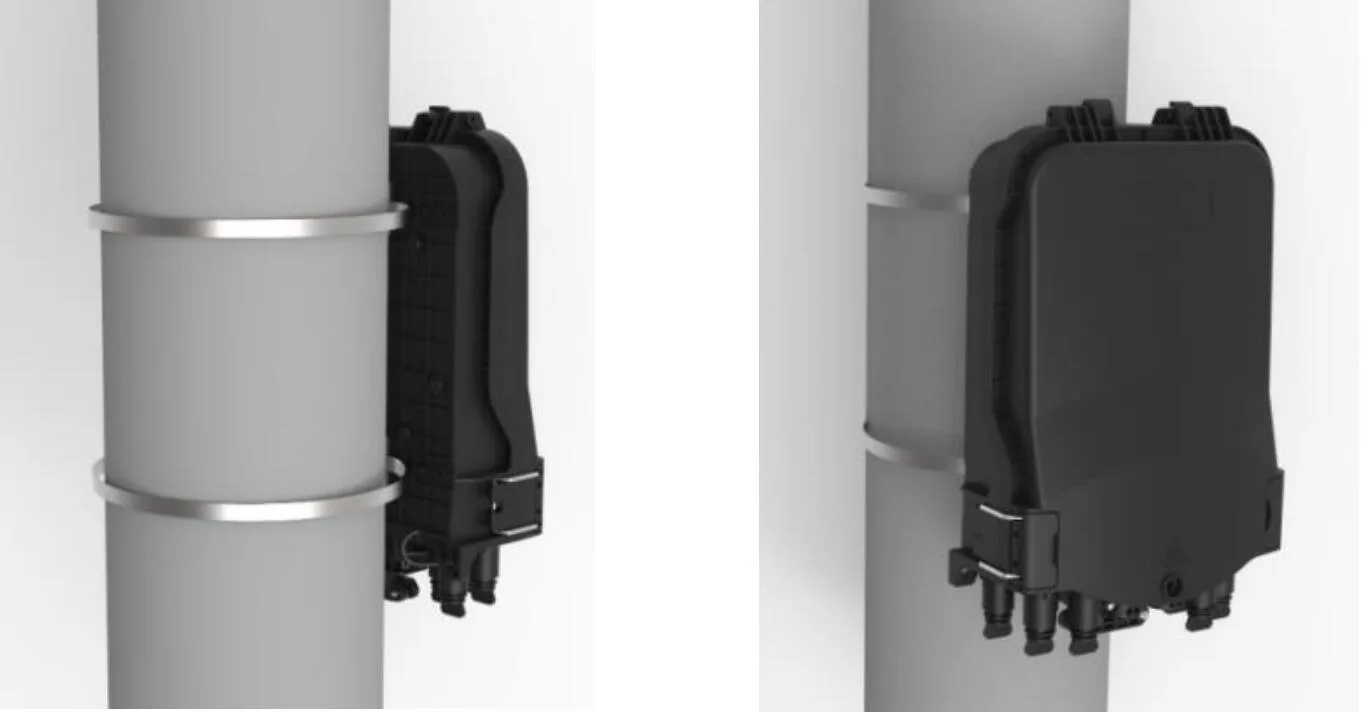

7.2. Բեւեռային տեղադրում

Անցեք հուպի մատանին հետեւի ափսեի անցքի միջով եւ շտկեք այն հեռահաղորդակցման բեւեռում

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8SX

Բեւեռի տեղադրման տեղադրում

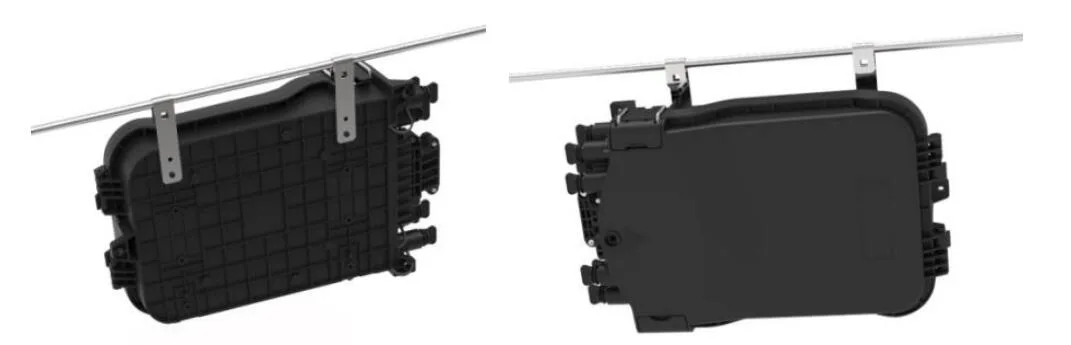

7.3 Վերգետնյա կառուցվածքը

Կապել մետաղալարով կախովի շասսիի վրա տեղադրված երկուսը, իսկ հետո կապել, կանխել գործը ընկնելուց:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8SX

Գլխի կառուցվածքը

7.4 Պատի տեղադրման տեղադրում (կաթիլ մալուխի պահեստային սկուտեղով)

Հորատեք 4 անցք պատի մեջ, Cable Cable Storage Tray- ի մոնտաժի փոսով, տեղադրեք ընդարձակման վարդակից φ 7,5 * 40, տեղադրեք տուփը `անցքերին համապատասխանելու համար եւ ամրացրեք պտուտակների հետ:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8SX

Պատի տեղադրման տեղադրում (կաթիլ մալուխի պահեստային սկուտեղով)

7.5 բեւեռի տեղադրման տեղադրում (կաթիլ մալուխի պահեստային սկուտեղով)

Անցեք չժանգոտվող պողպատից գոտի `կաթիլ մալուխի պահեստի սկուտեղի միջով եւ ամրացրեք այն բեւեռով` դույլով:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8SX

Բեւեռային տեղադրման տեղադրում (կաթիլ մալուխի պահեստային սկուտեղով)

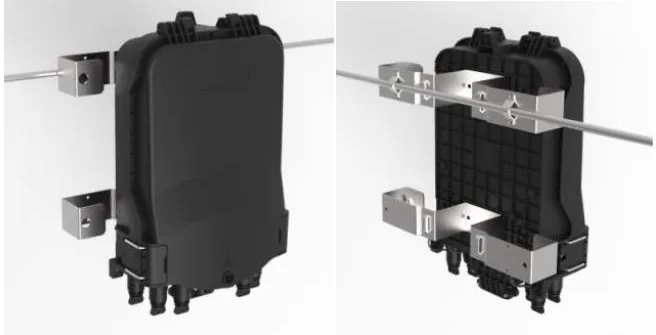

7.6 օդային տեղադրման տեղադրում (կաթիլ մալուխի պահեստային սկուտեղով)

Օգտագործեք փոքր մետաղական ափսեը `բաշխման տուփը` սուրհանդակին:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8SX

Օդային տեղադրման տեղադրում (կաթիլ մալուխի պահեստային սկուտեղով)

8. Միակցիչ գործողություն

8.1 Նախնական կապակցված ադապտեր - A (E)

⚫ Պտտեք սլաքի միակցիչի մի մասը հակառակ ժամացույցի սլաքի մի մաս եւ դուրս հանեք փոշու գլխարկը:

⚫ arrow Մանրաթելային միակցիչի մի մասը վերեւում է, տեղադրեք մանրաթելային միակցիչ վարդակից, ապա պտտեք սլաքը Մասակետը սլաքի ուղղությամբ:

8.2 Նախնական կապակցված ադապտեր - B (XL)

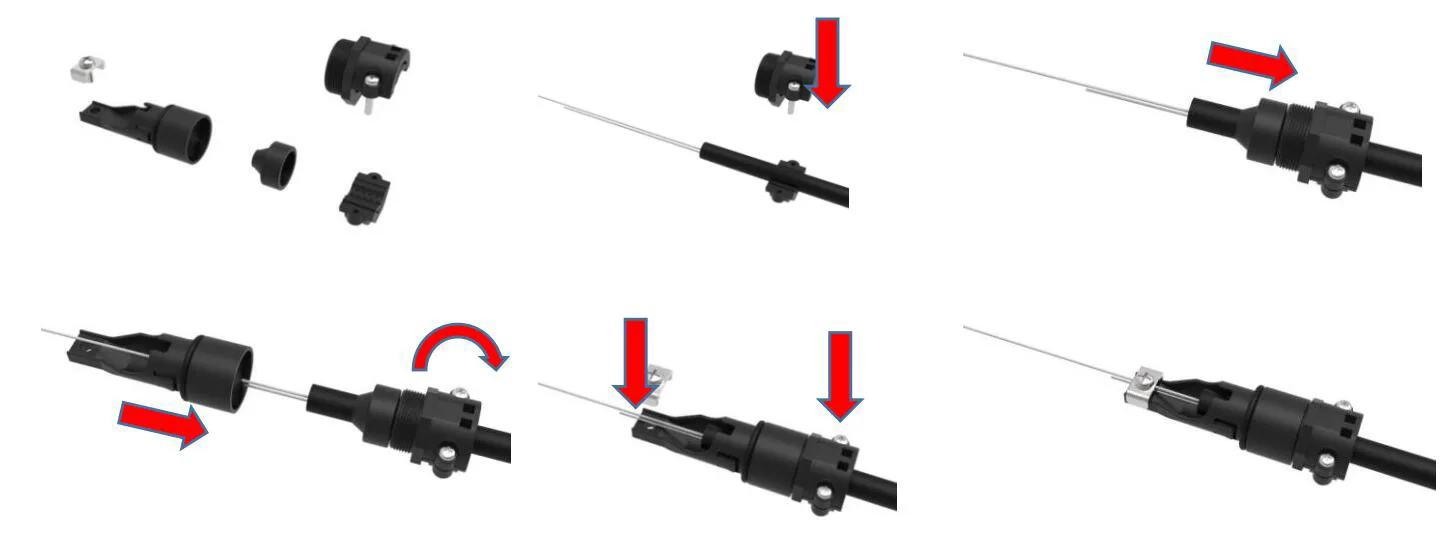

⚫ Տեղադրեք SC օպտիկական մանրաթելային միակցիչը միացրեք չամրացված մասերի միջոցով, ապա միացրեք այն ադապտորի մեջ.

⚫ Տեղադրեք XL- ի նախնական միացված ադապտերային ծածկը `պլաստիկ ստեղնով ադապտերի վրա.

⚫ Տեղադրեք Snap Spring- ի վարդակից ծածկը;

⚫ Տեղադրվելու է կաբելային ճարմանդը, եւ գիծը պետք է մոտ լինի վարդակից.

⚫ պտուտակել կաշվե մալուխային սեղմիչ նստատեղի գլխարկը Sheath սլաքի վրա

8.3 Նախնական կապակցված ադապտեր - գ

⚫ Ուղղեք լոգարիթմական օղակը օպտիկական մանրաթելային նախադրյալի վրա `սլաքի ուղղությամբ` փոշու գլխարկը հանելու համար. Սեղմեք կոճակը `փոշու գլխարկը հանելու համար ադապտերի վրա` սլաքի ուղղությամբ:

⚫ Հավասարեցրեք նախնական խցիկի մարմինը ադապտերով խցիկով, մինչեւ այն ամրացված լինի: Միացրեք երկու փոշու ծածկոցները նույն ձեւով:

⚫ Տեղադրված հավաքովի խրոցը մղում է լոգարիթմական օղակը, որպեսզի բաց թողնեք կոճակը, ապա այն առանձնացնելու համար հիմնական մարմինը հետ է բերում:

8.4 Նախնական կապակցված ադապտեր - D

⚫ Միացրեք նախնական միացված վարդակից Anti Clock- ի ուղղությամբ եւ բացեք նախապես միացված վարդակից եւ փոշու ծածկը սլաքի ուղղությամբ:

⚫ Միացրեք նախնական միացված plug d- ը եւ նախնական միացված ադապտեր D- ը սլաքի ուղղությամբ եւ պտտեք վարդակից ուղղված ուղղությամբ `այն շտկելու համար:

8.5 Նախնական կապակցված ադապտեր - E (ա)

⚫ Միացրեք նախնական միացված վարդակից հակաակետը եւ բացեք նախապես միացված վարդակից եւ փոշու ծածկը սլաքի ուղղությամբ

⚫ Միացրեք նախնական միացված Plug E- ն եւ նախնական միացված ադապտեր E- ն սլաքի ուղղությամբ եւ պտտեք խրոցը ուղղված սլաքի ուղղությամբ `այն շտկելու համար:

8.6 Նախնական կապակցված ադապտեր -F

⚫ Տեղադրեք XL- ի նախնական միացված ադապտերային ծածկը `պլաստիկ ստեղնով ադապտերի վրա.

⚫ Տեղադրեք Snap Spring- ի վարդակից ծածկը;

⚫ Տեղադրվելու է կաբելային ճարմանդը, եւ գիծը պետք է մոտ լինի վարդակից.

⚫ պտուտակել կաշվե մալուխի ճարմանդային նստատեղի գլխարկը `ժամացույցի սլաքի վրա:

8.7 Նախնական կապակցված ադապտեր - G

9-ը: Փաթեթ

Նյութ	Նյութական	Չափ (մմ)	Քանակ	Համախառն քաշը (կգ)
Անկախ արտադրանքի փաթեթավորում	Ստվարաթուղթ	340 * 215 * 120	1	1.3
Արտաքին փաթեթավորման ստվարաթուղթ	Ստվարաթուղթ	450 * 360 * 630	10	14
Նշում. Առանց կաթիլ մալուխի պահեստավորման սկուտեղ
