1. Ընդհանուր

1.1 Նկարագրություն

Նախնական միակողմանի օպտիկական բաշխման տուփը որպես առավել առաջադեմ FTTX ցանցի բաշխման հանգույցի սարքավորումներ, ապահովում է արագ եւ հուսալի կապ, լավ պաշտպանություն եւ կառավարում FTTX ցանցի համար:

Արտադրության տեսակը	Դասավորում
GFS-8BY & -1	Նախնական միակողմանի օպտիկամանրաթելային մալուխի բաշխման տուփ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

1.2 Ստանդարտները համապատասխան են

Առաջարկվող արտադրությունը նախագծված է, արտադրվում եւ փորձարկվում է ըստ ստանդարտների, հետեւյալ կերպ.

That-t g.652	Միանգամյա օպտիկական մանրաթելերի բնութագրերը
IEC 60794-1-1	Օպտիկական մանրաթելային մալուխներ-մաս 1-1. Ընդհանուր տեխնիկական բնութագրում
IEC 60794-1-2	Օպտիկական մանրաթելային մալուխներ-Մաս 1-2. Ընդհանուր ճշգրտում-հիմնական օպտիկական մալուխային թեստի ընթացակարգ

1.3 Ծրագրերի միջավայր

Նյութ	Արժեք
Գործողության ջերմաստիճանը	-40 ºc ~ + 65 ºC
Տեղադրման ջերմաստիճանը	-5 ºc ~ + 40 ºC
Պահպանման ջերմաստիճանը	-40ºc ~ + 65 ºc
Մթնոլորտային ճնշում	70 ~ 106KPA
Հարաբերական խոնավություն	≤93% (+ 40 ℃)

2-ը: Հատկություններ

1. Ներքեւի կեղեւը եւ վերին ծածկը եռակցվում են տաք ափսեի եռակցմամբ, ինչը անջատելի չէ:

2-ը: Նյութ, PP.

3. Խոնավության ապացույց, անջրանցիկ, փոշու դիմացկուն, հակատարիքային:

4. Պաշտպանության մակարդակը մինչեւ IP68:

5. Ինտերիերը հագեցած է 1x2 FBT Splitter + 1x8 PLC պառակտիչ կամ 1x8 plc պառակտիչով:

6. Տեղադրման եղանակը `բեւեռային, օդային տեղադրված, պատի վրա տեղադրված:

7. Այն կարող է հագեցած լինել կաթիլային մալուխի պահեստային սկուտեղով `30 մմ 5 մմ կլոր մալուխի պահպանման համար:

3. Տեխնիկական պայմաններ

3.1 մեխանիկական բնութագրեր

Նյութ	Տեխնիկական պայմաններ	Դիտողություն
Բնակարանների նյութ	Փոփոխված PP պլաստիկ
Մետաղական պարագաների նյութ	Բարձրորակ չժանգոտվող պողպատ

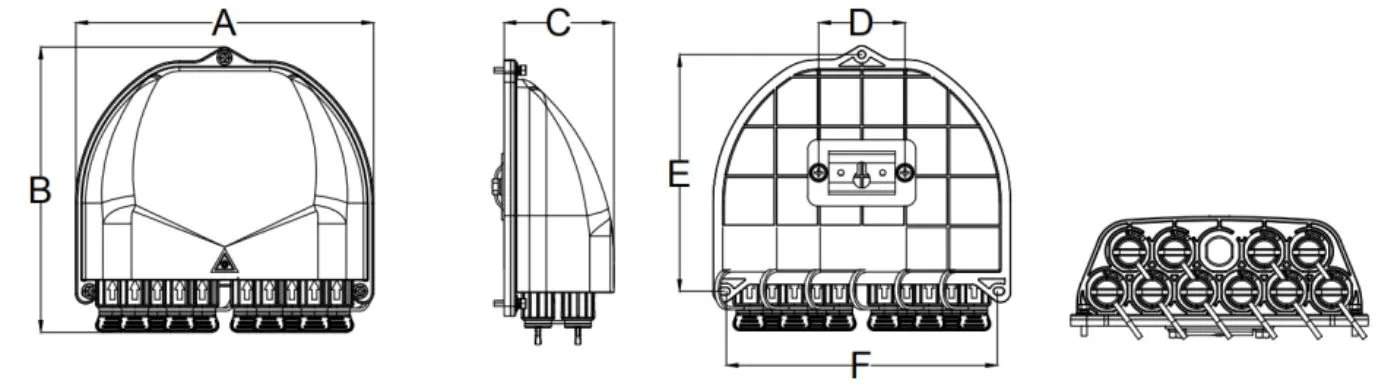

Արտաքին հարթություն (մմ)	171 * 179 * 66 մմ	A * B * C
Գույն	Սեվ
Տեղադրման անցքի դիրքը (մմ)	52 * 142 * 165	D * e * f
Նախնական միացնող ադապտերների քանակը	10	GFS-8BY (1 կարմիր, 1 կապույտ, 8 սեւ)
Նախնական միացնող ադապտերների քանակը	9	GFS-8By-1 (1 կարմիր, 8 սեւ)
Պառակտիչ	1x2 FBT Splitter + 1x8 plc splitter	GFS-8By, 1x2 FBT Splitter- ի լռելյայն հարաբերակցությունը 70% / 30% է
Պառակտիչ	1x8 plc splitter	Gfs-8by-1
IP դասարան	IP68
Դյուրավառություն	UL94-HB	Այն կարող է հարմարեցվել ըստ կարիքների:
Չեզոք աղի լակի թեստ (ԱԱԾ)	48 ժ	Այն կարող է հարմարեցվել ըստ կարիքների:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

4: Կազմաձեւում

Հիմնական օպտիկական պարամետրեր

Մոդել	Պառակտիչ	(DB)		RL (DB)	(DB)	Փորձարկման մեթոդ
Մոդել	Պառակտիչ	Պառակտիչ			Բաշխման տուփ	Փորձարկման մեթոդ
Gfs-8by	1 * 2 FBT (90/10) + 1 * 8 plc splitter, SCAPC միակցիչով	1 * 2 FBT (90%)	≤8.3	≥55db	≤1.03	Ի անջ: IEC61300-3-4 մեթոդ բ RL: IEC61300-3-6 մեթոդ 1
	1 * 2 FBT (90/10) + 1 * 8 plc splitter, SCAPC միակցիչով	1 * 2 FBT (10%) + 1 * 8 plc	≤21.7	≥55db	≤21.9
	1 * 2 FBT (80/20) + 1 * 8 plc splitter, SCAPC միակցիչով	1 * 2 FBT (80%)	≤1.4	≥55db	≤1.6
	1 * 2 FBT (80/20) + 1 * 8 plc splitter, SCAPC միակցիչով	1 * 2 FBT (20%) + 1 * 8 plc	≤18.3	≥55db	≤18.5
	1 * 2 FBT (70/30) + 1 * 8 plc splitter, SCAPC միակցիչով	1 * 2 FBT (70%)	≤2.1	≥55db	≤2.3
	1 * 2 FBT (70/30) + 1 * 8 plc splitter, SCAPC միակցիչով	1 * 2 FBT (30%) + 1 * 8 plc	≤16.5	≥55db	≤16.7
	1 * 2 FBT (60/40) + 1 * 8 plc splitter, SCAPC միակցիչով	1 * 2 FBT (60%)	≤2.8	≥55db	≤3.0
	1 * 2 FBT (60/40) + 1 * 8 plc splitter, SCAPC միակցիչով	1 * 2 FBT (40%) + 1 * 8 plc	≤15.2	≥55db	≤15.4
	1 * 2 FBT (50/50) + 1 * 8 plc splitter, SCAPC միակցիչով	1 * 2 FBT (50%)	≤3.8	≥55db	≤4.0
	1 * 2 FBT (50/50) + 1 * 8 plc splitter, SCAPC միակցիչով	1 * 2 FBT (50%) + 1 * 8 plc	≤14.3	≥55db	≤14.5
Gfs-8by-1	1x8 plc splitter, SCAPC միակցիչով	1 * 8 plc	≤10.5	≥55db	≤10.7

Վերը նշված աղյուսակում ցուցադրված օպտիկական պարամետրերը լռելյայն արժեքներ են եւ կարող են հարմարեցվել ըստ պահանջների:

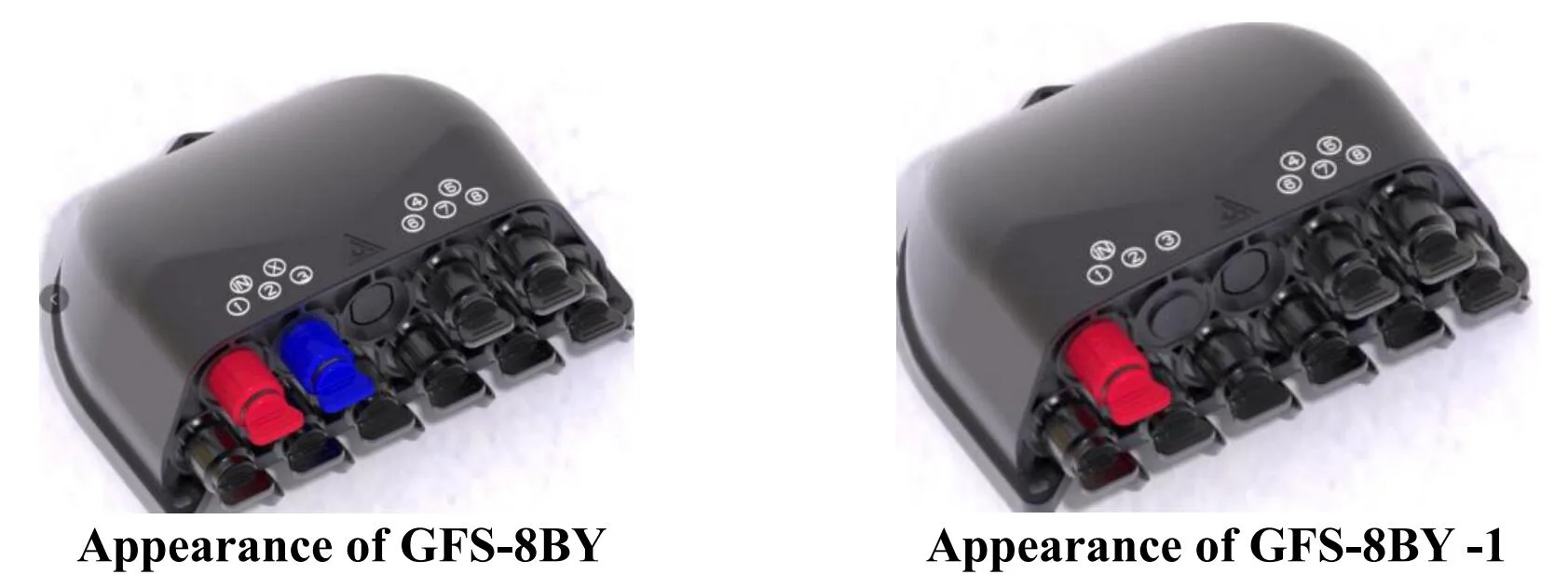

5. Ապրանքի նկարը

5.1 Ապրանքի կաբելային եղանակներ.

Plc գագաթին, FBT հատակին

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

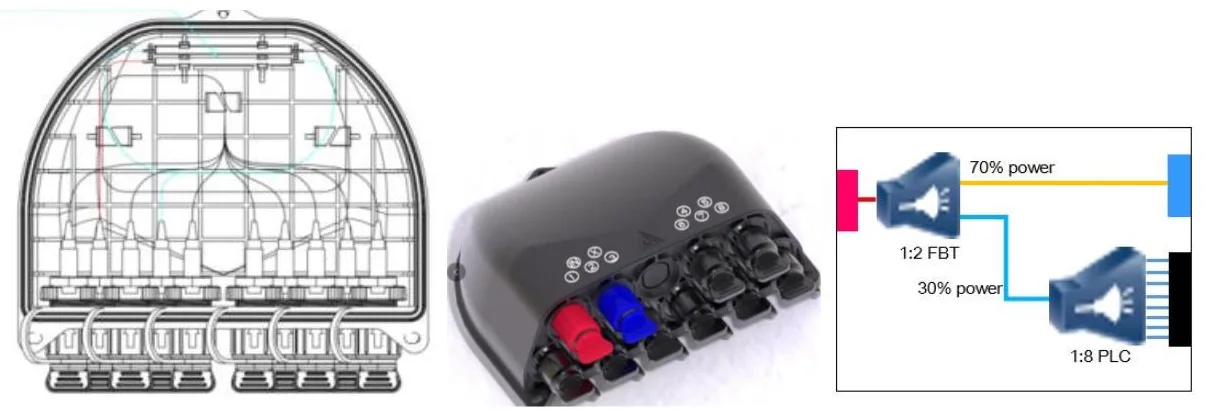

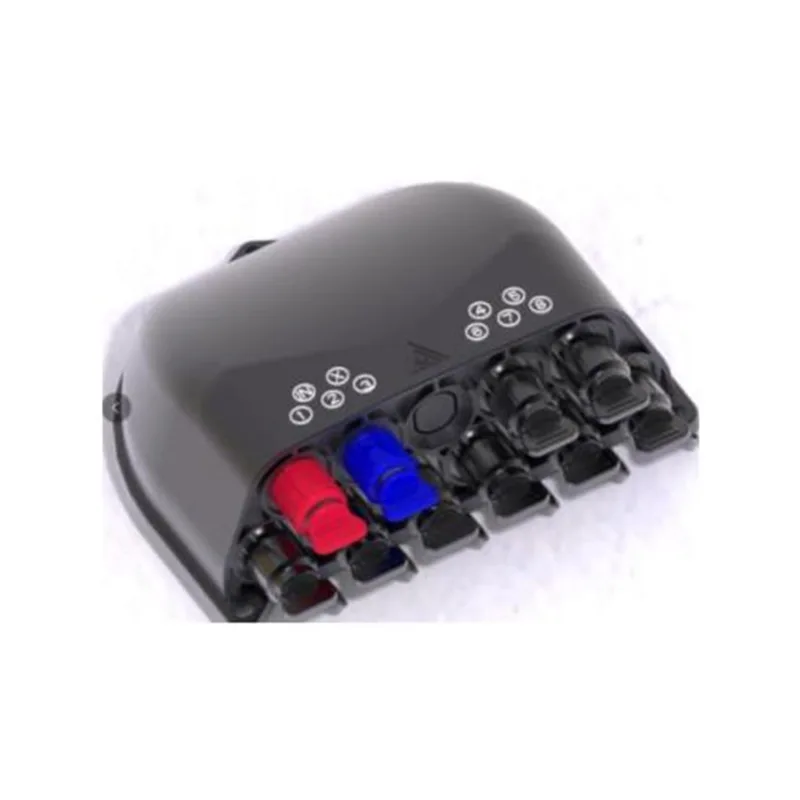

GFS-8By (1 * 2 FBT + 1 * 8 PLC պառակտիչ կաբելային եղանակներ)

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

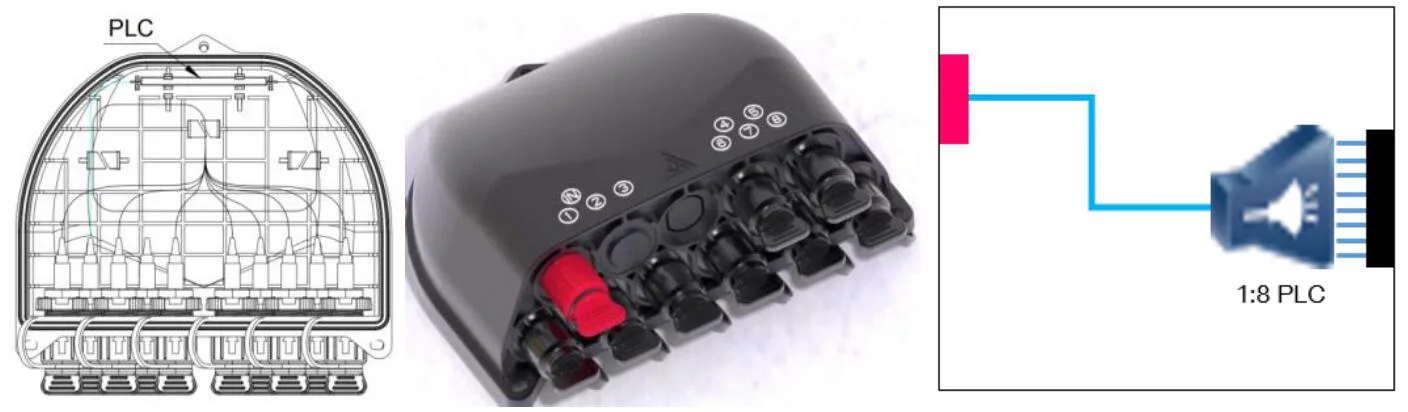

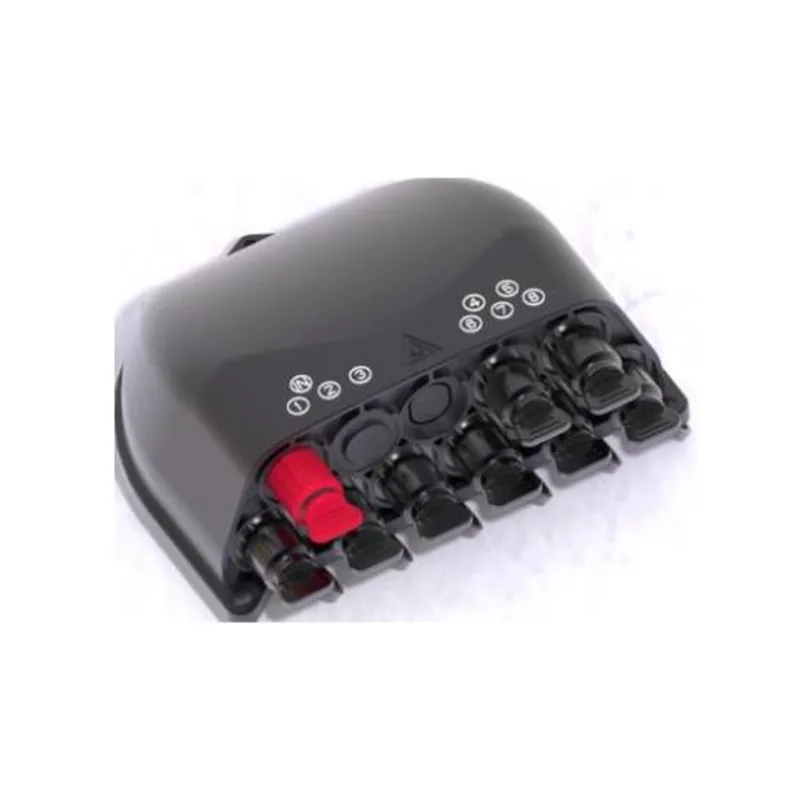

GFS-8By-1 (1 * 8 PLC պառակտիչ կաբելային եղանակներ)

5.2 կազմաձեւում

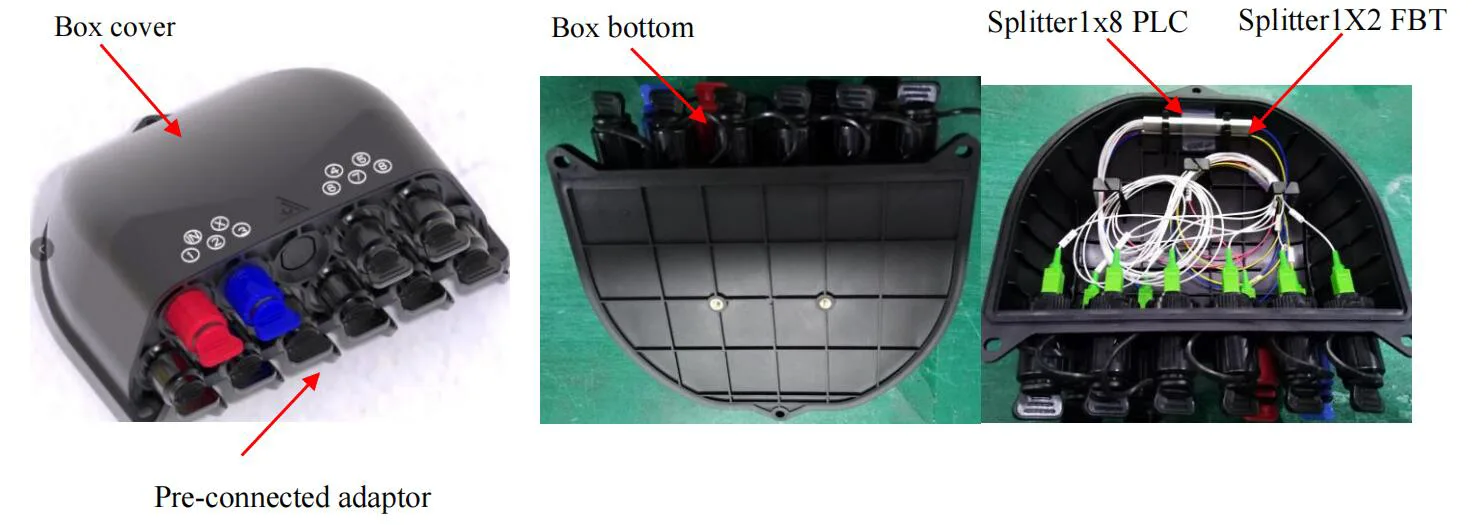

5.2.1 Հիմնական մասեր

Ոչ	Մասի անվանումը	Ստորաբաժանում	Քանակ	Դիտողություն
1	Տուփի ներքեւ	հատիկներ	1
2	Տուփի ծածկ	հատիկներ	1
3	Նախնական կապակցված ադապտեր	հատիկներ	10	Gfs-8by
4	Նախնական կապակցված ադապտեր	հատիկներ	9	Gfs-8by-1
5	Splitter1x2 FBT	հատիկներ	1	Տեղադրվել է միայն GFS-8by- ում
6	Splitter1x8 plc	հատիկներ	1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

5.2.2 Աքսեսուարներ

Ոչ	Մասի անվանումը	Տեղեկատու նկար	Ստորաբաժանում	Քանակ	Դիտողություն
1	Uls'Manual	/	հատիկներ	1	Մեջ
2	Splitter թեստի զեկույց	/	հատիկներ	1	Մեջ
3	Պատի տեղադրված հավաքածու		սահման	1	Ընտրովի որպես հաճախորդի խնդրել
4	Բեւեռային հավաքածու		սահման	1	Ընտրովի որպես հաճախորդի խնդրել
4	Բեւեռային հավաքածու		սահման	1	Ընտրովի որպես հաճախորդի խնդրել

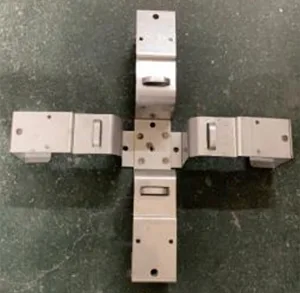

5	Օդային տեղադրված հանդերձանք		սահման	1	Ընտրովի որպես հաճախորդի խնդրել

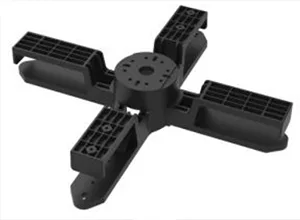

6	Կաթիլ մալուխ Պահեստային սկուտեղ		սահման	1	Ընտրովի որպես հաճախորդի խնդրել
7	Կաթիլ մալուխ Պահեստային սկուտեղ		սահման	1	Ընտրովի որպես հաճախորդի խնդրել

6. Բնապահպանական բնութագրերը

Այս ապրանքը համապատասխանում է RoHS շրջակա միջավայրի պահպանության հրահանգին, եւ կապարի, կադմիումի, սնդիկի, վեցանկյունի քրոմի, պոլբրոմացված բիֆենիլի (PBB) եւ Polybrominated Diphenyl Ether (PBDE) բովանդակությունը:

7. Տեղադրում

7.1. Պատի տեղադրման տեղադրում

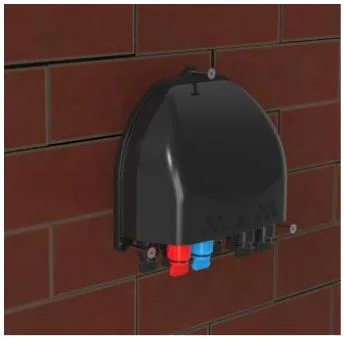

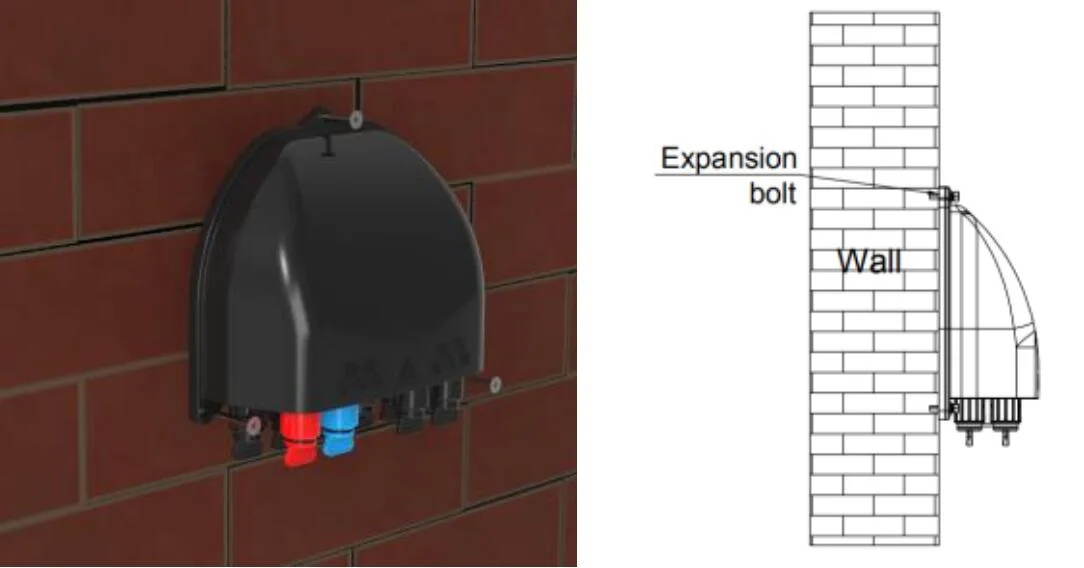

Հորատեք 3 անցք պատի մեջ `ըստ հարթության, տեղադրեք ընդարձակման վարդակից φ7.5 * 40, տեղադրեք տուփը` անցքերին համապատասխանելու եւ պտուտակներ օգտագործելու համար:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Պատի տեղադրման տեղադրում

7.2. Բեւեռային տեղադրում

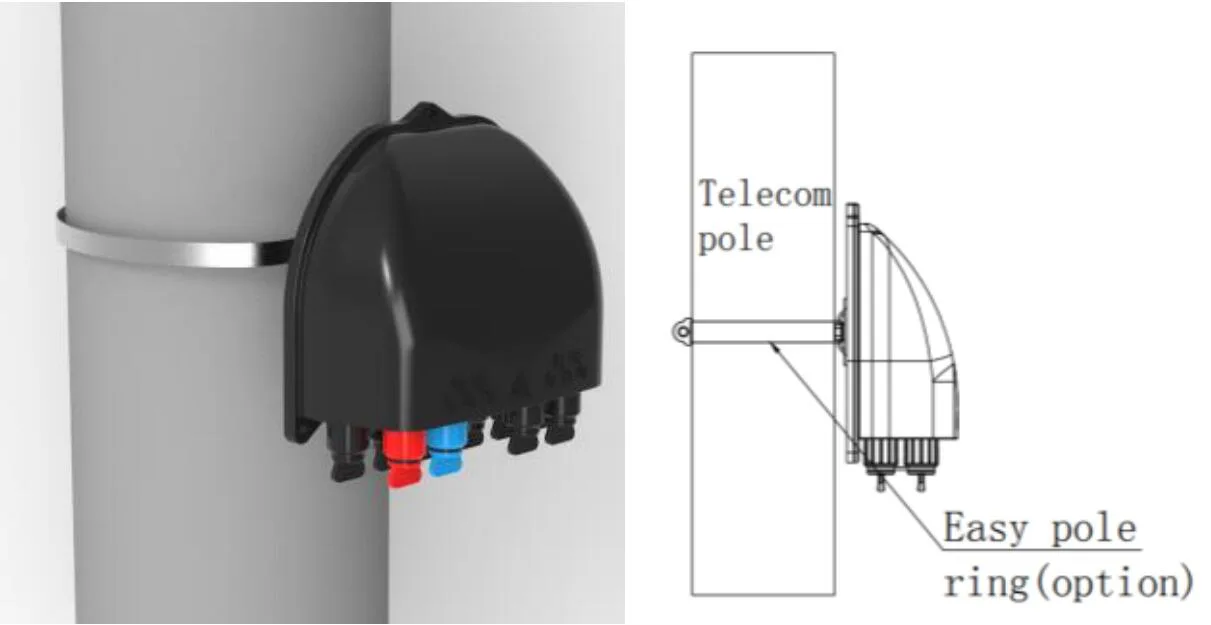

Անցեք հուպի մատանին հետեւի ափսեի անցքի միջով եւ շտկեք այն հեռահաղորդակցման բեւեռում

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Բեւեռի տեղադրման տեղադրում

7.3. Պատի տեղադրման տեղադրում (կաթիլ մալուխի պահեստային սկուտեղով)

Դայլի 4 անցքեր պատի մեջ `կաթիլային մալուխի սկուտեղի մոնտաժի փոսով, տեղադրեք ընդարձակման վարդակից φ 8 * 40, տեղադրեք տուփը` անցքերին համապատասխանելու համար եւ ամրացրեք պտուտակներով:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Պատի տեղադրման տեղադրում (կաթիլ մալուխի պահեստային սկուտեղով)

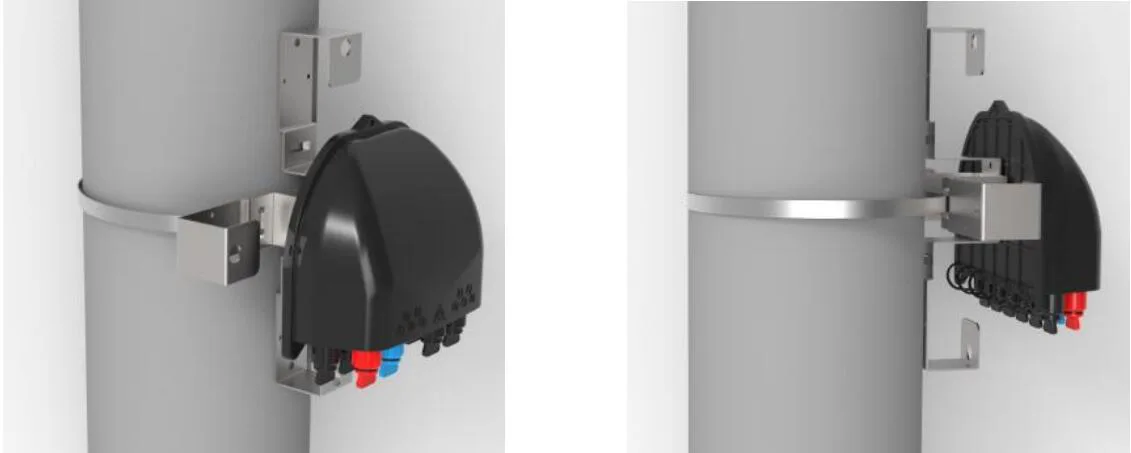

7.4. Բեւեռային տեղադրման տեղադրում (կաթիլ մալուխի պահեստային սկուտեղով)

Անցեք չժանգոտվող պողպատից գոտի `կաթիլ մալուխի պահեստի սկուտեղի միջով եւ ամրացրեք այն բեւեռով` դույլով:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Բեւեռային տեղադրման տեղադրում (կաթիլ մալուխի պահեստային սկուտեղով)

7.5. Օդային տեղադրման տեղադրում (կաթիլ մալուխի պահեստային սկուտեղով)

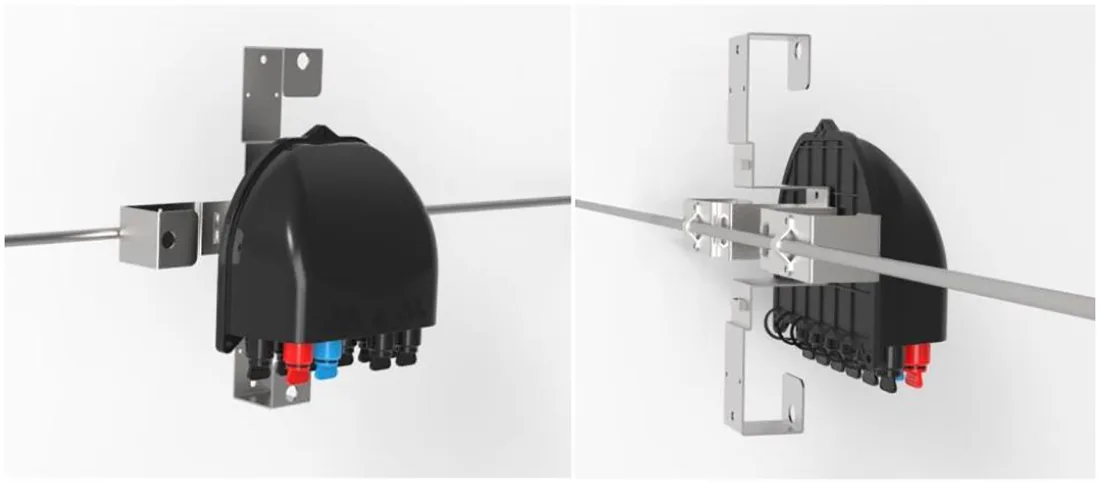

Օգտագործեք փոքր մետաղական ափսեը `բաշխման տուփը` սուրհանդակին:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Օդային տեղադրման տեղադրում (կաթիլ մալուխի պահեստային սկուտեղով)

8. Միակցիչ գործողություն

8.1 Նախնական կապակցված ադապտեր - A (E)

⚫ Պտտեք սլաքի միակցիչի մի մասը հակառակ ժամացույցի սլաքի մի մաս եւ դուրս հանեք փոշու գլխարկը:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ arrow Մանրաթելային միակցիչի մի մասը վերեւում է, տեղադրեք մանրաթելային միակցիչ վարդակից, ապա պտտեք սլաքը Մասակետը սլաքի ուղղությամբ:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.2 Նախնական կապակցված ադապտեր - B (XL)

⚫ Տեղադրեք SC օպտիկական մանրաթելային միակցիչը միացրեք չամրացված մասերի միջոցով, ապա միացրեք այն ադապտորի մեջ.

⚫ Տեղադրեք XL- ի նախնական միացված ադապտերային ծածկը `պլաստիկ ստեղնով ադապտերի վրա.

⚫ Տեղադրեք Snap Spring- ի վարդակից ծածկը;

⚫ Տեղադրվելու է կաբելային ճարմանդը, եւ գիծը պետք է մոտ լինի վարդակից.

⚫ պտուտակել կաշվե մալուխային սեղմիչ նստատեղի գլխարկը Sheath սլաքի վրա

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.3 Նախնական կապակցված ադապտեր - գ

⚫ Ուղղեք լոգարիթմական օղակը օպտիկական մանրաթելային նախադրյալի վրա `սլաքի ուղղությամբ` փոշու գլխարկը հանելու համար. Սեղմեք կոճակը `փոշու գլխարկը հանելու համար ադապտերի վրա` սլաքի ուղղությամբ:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Հավասարեցրեք նախնական խցիկի մարմինը ադապտերով խցիկով, մինչեւ այն ամրացված լինի: Միացրեք երկու փոշու ծածկոցները նույն ձեւով:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Տեղադրված հավաքովի խրոցը մղում է լոգարիթմական օղակը, որպեսզի բաց թողնեք կոճակը, ապա այն առանձնացնելու համար հիմնական մարմինը հետ է բերում:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.4 Նախնական կապակցված ադապտեր - D

⚫ Միացրեք նախնական միացված վարդակից Anti Clock- ի ուղղությամբ եւ բացեք նախապես միացված վարդակից եւ փոշու ծածկը սլաքի ուղղությամբ:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Միացրեք նախնական միացված plug d- ը եւ նախնական միացված ադապտեր D- ը սլաքի ուղղությամբ եւ պտտեք վարդակից ուղղված ուղղությամբ `այն շտկելու համար:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.5 Նախնական կապակցված ադապտեր - E (ա)

⚫ Միացրեք նախնական միացված վարդակից հակաակետը եւ բացեք նախապես միացված վարդակից եւ փոշու ծածկը սլաքի ուղղությամբ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Միացրեք նախնական միացված Plug E- ն եւ նախնական միացված ադապտեր E- ն սլաքի ուղղությամբ եւ պտտեք խրոցը ուղղված սլաքի ուղղությամբ `այն շտկելու համար:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.6 Նախնական կապակցված ադապտեր -F

⚫ Տեղադրեք XL- ի նախնական միացված ադապտերային ծածկը `պլաստիկ ստեղնով ադապտերի վրա.

⚫ Տեղադրեք Snap Spring- ի վարդակից ծածկը;

⚫ Տեղադրվելու է կաբելային ճարմանդը, եւ գիծը պետք է մոտ լինի վարդակից.

⚫ պտուտակել կաշվե մալուխի ճարմանդային նստատեղի գլխարկը `ժամացույցի սլաքի վրա:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

9-ը: Փաթեթ

Նյութ	Նյութական	Չափ (մմ)	Քանակ	Համախառն քաշը (կգ)
Անկախ արտադրանքի փաթեթավորում	Ստվարաթուղթ	195x195x95	1	0.7
Արտաքին փաթեթավորման ստվարաթուղթ	Ստվարաթուղթ	810x410x510	40	28.1
Նշում. Առանց կաթիլ մալուխի պահեստավորման սկուտեղ
