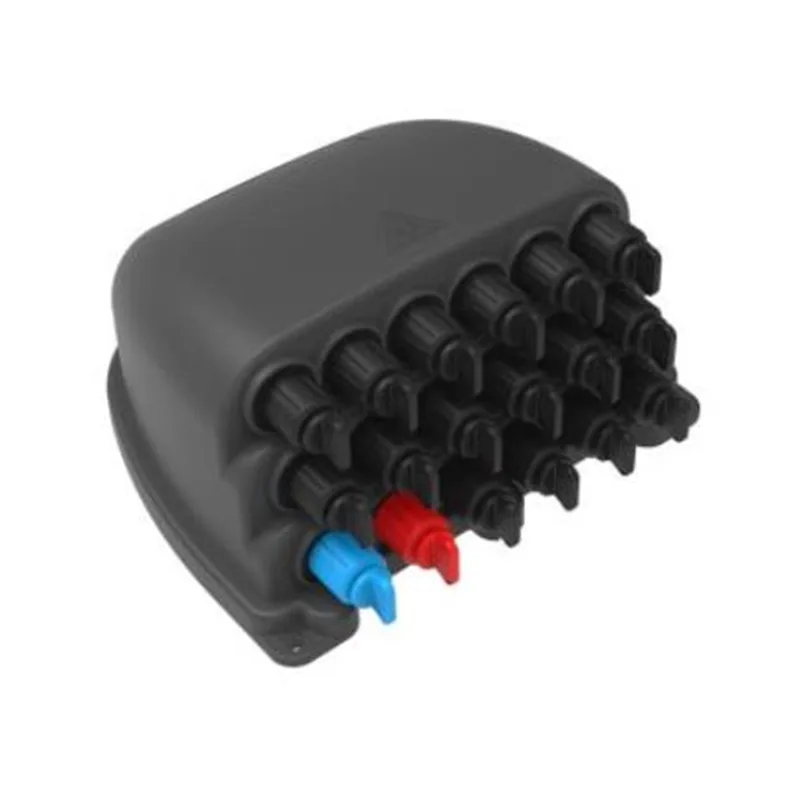

Նախնական միակողմանի օպտիկամանրաթելային մալուխի բաշխիչ տուփ GFS-18Byk

1. Ընդհանուր1.1 Նկարագրություն Նախնական միակողմանի օպտիկական բաշխման տուփը որպես առավել առաջադեմ FTTX ցանցի բաշխման հանգույցի սարքավորումներ, ապահովում է արագ եւ հուսալի կապ, լավ պաշտպանություն եւ կառավարում FTTX- ի համար ցանց:Արտադրության տեսակըԴասավորումGfs-18bykՆախնական միակողմանի օպտիկամանրաթելա......

Ուղարկել հարցում

ապրանքի նկարագրությունը

1. Ընդհանուր

1.1 Նկարագրություն

Նախնական միակողմանի օպտիկական բաշխման տուփը որպես առավել առաջադեմ FTTX ցանցի բաշխման հանգույցի սարքավորումներ, ապահովում է արագ եւ հուսալի կապ, լավ պաշտպանություն եւ կառավարում FTTX- ի համար ցանց:

Արտադրության տեսակը	Դասավորում
Gfs-18byk	Նախնական միակողմանի օպտիկամանրաթելային մալուխի բաշխման տուփ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-18BYK

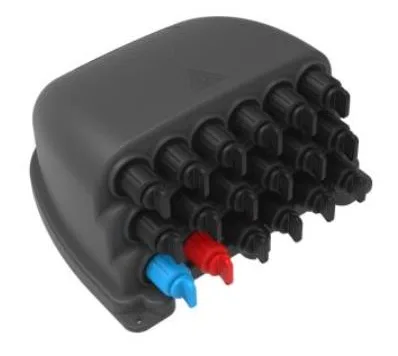

GFS-18byk- ի տեսքը

1.2 Ստանդարտները համապատասխան են

Առաջարկվող արտադրությունը նախագծված է, արտադրվում եւ փորձարկվում է ըստ ստանդարտների, հետեւյալ կերպ.

That-t g.652	Միանգամյա օպտիկական մանրաթելերի բնութագրերը
IEC 60794-1-1	Օպտիկական մանրաթելային մալուխներ-մաս 1-1. Ընդհանուր տեխնիկական բնութագրում
IEC 60794-1-2	Օպտիկական մանրաթելային մալուխներ-Մաս 1-2. Ընդհանուր ճշգրտում-հիմնական օպտիկական մալուխային թեստի ընթացակարգ

1.3 Ծրագրերի միջավայր

Նյութ	Արժեք
Գործողության ջերմաստիճանը	-40 ºc ~ + 65 ºC
Տեղադրման ջերմաստիճանը	-5 ºc ~ + 40 ºc
Պահպանման ջերմաստիճանը	-40ºc ~ + 65 ºc
Մթնոլորտային ճնշում	70 ~ 106KPA
Հարաբերական խոնավություն	≤93% (+ 40 ℃)

2-ը: Հատկություններ

1. Ներքեւի կեղեւը եւ վերին ծածկը ամրագրված են պտուտակներով, շարժականով:

2-ը: Նյութ, PP.

3. Խոնավության ապացույց, անջրանցիկ, փոշու դիմացկուն, հակատարիքային:

4. Պաշտպանության մակարդակը մինչեւ IP68:

5. Ինտերիերը հագեցած է 1x2 FBT Splitter + 1x16 plc պառակտիչով:

6. Տեղադրման եղանակը `բեւեռային, օդային տեղադրված, պատի վրա տեղադրված:

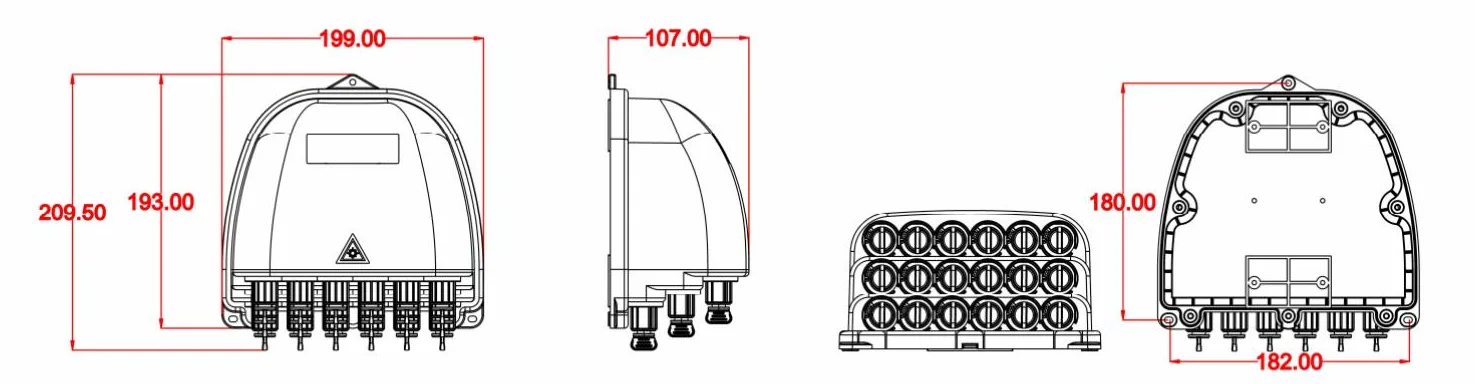

3. Տեխնիկական պայմաններ

3.1 մեխանիկական բնութագրեր

Pre-connectorized Fiber Optic Cable Distribution Box GFS-18BYK

Նյութ	Տեխնիկական պայմաններ	Դիտողություն
Բնակարանների նյութ	Փոփոխված PP պլաստիկ
Մետաղական պարագաների նյութ	Բարձրորակ չժանգոտվող պողպատ
Արտաքին հարթություն (մմ)	199 * 193 * 107 մմ	Բացառող ադապտեր
Գույն	Սեվ
Տեղադրման անցքի դիրքը (մմ)	180 * 182
Նախնական միացնող ադապտերների քանակը	18
Պառակտիչ	1x2 FBT Splitter + 1x16 plc splitter
IP դասարան	IP68
Դյուրավառություն	UL94-HB	Այն կարող է հարմարեցվել ըստ կարիքների:
Չեզոք աղի լակի թեստ (ԱԱԾ)	48 ժ	Այն կարող է հարմարեցվել ըստ կարիքների:

3.2 Օպտիկական բնութագրեր

Splitter կամ pigtail	(DB)	RL (DB)	(DB)	Փորձարկման մեթոդ
Splitter կամ pigtail	Pigtail / splitter		Բաշխման տուփ	Փորձարկման մեթոդ
Pigtail-sc / apc-00-sm-sx (1C1F) - OD0.9MM-PVC-G657A2-մալուխ Գույն (կանխադրված) -indoor-Rohs-1.5M	≤0.3	≥55db	≤0.5	Il: iEC61300-3-4 Մեթոդ բ RL: IEC61300-3-6 Մեթոդ 1
1x2 plc splitter, scapc- ով միակցիչ	≤4.0	≥55db	≤4.2
1x4 plc splitter, scapc- ով միակցիչ	≤7.4	≥55db	≤7.6
1x 8 plc splitter, scapc- ով միակցիչ	≤10.5	≥55db	≤10.7
1x 16 plc splitter, scapc- ով միակցիչ	≤13.5	≥55db	≤13.7

Վերը նշված աղյուսակում ցուցադրված օպտիկական պարամետրերը լռելյայն արժեքներ են եւ կարող են հարմարեցվել ըստ պահանջների:

4. Ապրանքի նկարը

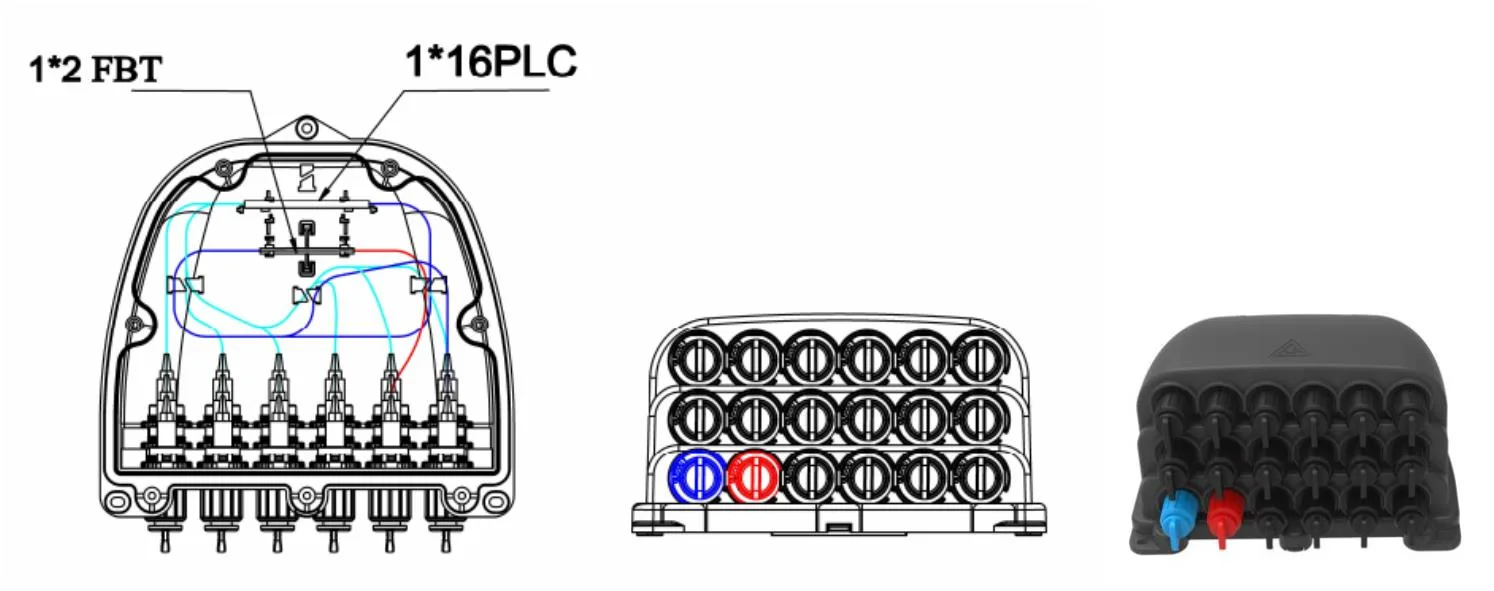

4.1 Ապրանքի մալուխներ.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-18BYK

Gfs-18byk (1 * 2ffbt + 1 * 16 plc պառակտիչ կաբելային եղանակներ)

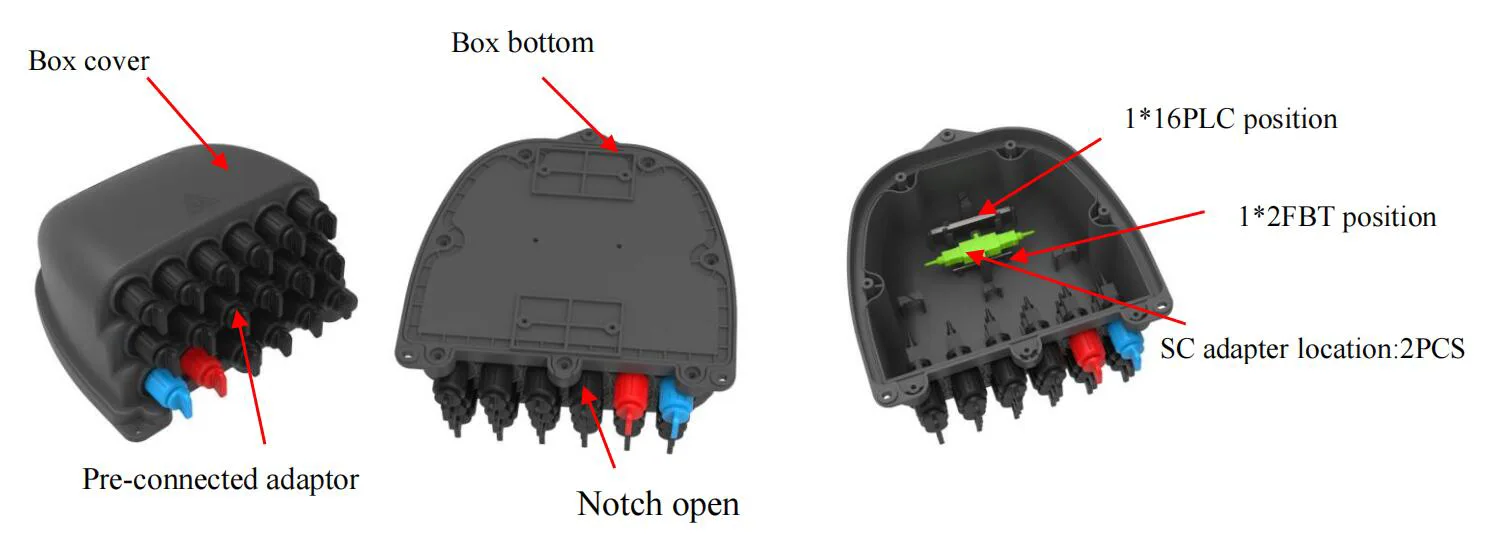

4.2 Կազմաձեւում

4.2.1 Հիմնական մասերը

Ոչ	Մասի անվանումը	Ստորաբաժանում	Քանակ	Դիտողություն
1	Տուփի ներքեւ	հատիկներ	1
2	Տուփի ծածկ	հատիկներ	1
3	Նախնական կապակցված ադապտեր	հատիկներ	18
4	1 * 2FBT + 1 * 16 plc splitter	հատիկներ	9

Pre-connectorized Fiber Optic Cable Distribution Box GFS-18BYK

4.2.2 Աքսեսուարներ

Ոչ	Մասի անվանումը	Տեղեկատու նկար	Ստորաբաժանում	Քանակ	Դիտողություն
1	Uls'Manual	/	հատիկներ	1	Մեջ
2	Splitter թեստի զեկույց	/	հատիկներ	1	Մեջ
3	Պատի տեղադրված հավաքածու		սահման	1	Ընտրովի որպես հաճախորդի պահանջ
4	Բեւեռային հավաքածու		սահման	1	Ընտրովի որպես հաճախորդի պահանջ
5	Օդային տեղադրված հանդերձանք		սահման	1	Ընտրովի որպես հաճախորդի պահանջ

5. Բնապահպանական բնութագրերը

Այս ապրանքը համապատասխանում է RoHS շրջակա միջավայրի պահպանության հրահանգին, եւ կապարի, կադմիումի, սնդիկի, վեցանկյունի քրոմի, պոլբրոմացված բիֆենիլի (PBB) եւ Polybrominated Diphenyl Ether (PBDE) բովանդակությունը:

6. Տեղադրում

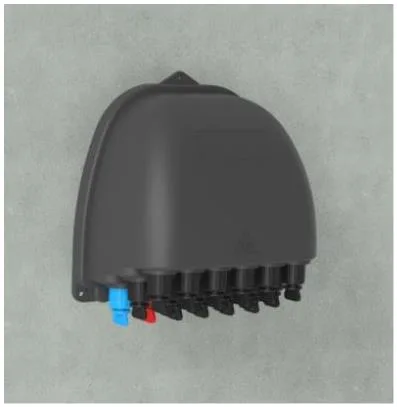

6.1. Պատի տեղադրման տեղադրում

Հորատեք 3 անցք պատի մեջ `ըստ հարթության, տեղադրեք ընդարձակման վարդակից φ7.5 * 40, տեղադրեք տուփը` անցքերին համապատասխանելու եւ պտուտակներ օգտագործելու համար:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-18BYK

Պատի տեղադրման տեղադրում

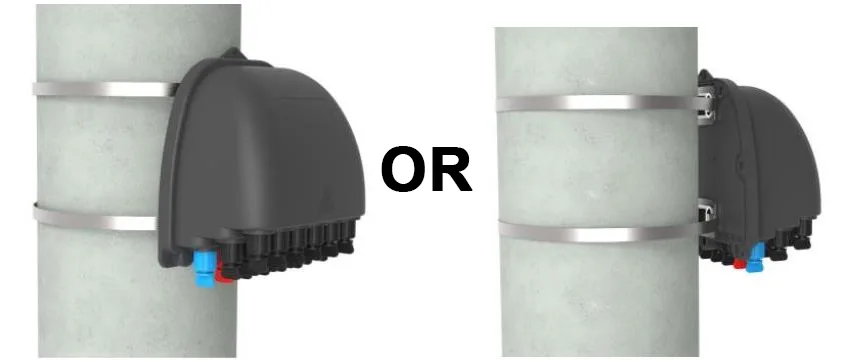

6.2. Բեւեռային տեղադրում

Անցեք հուպի մատանին հետեւի ափսեի անցքի միջով եւ շտկեք այն հեռահաղորդակցման բեւեռում

Pre-connectorized Fiber Optic Cable Distribution Box GFS-18BYK

Բեւեռի տեղադրման տեղադրում

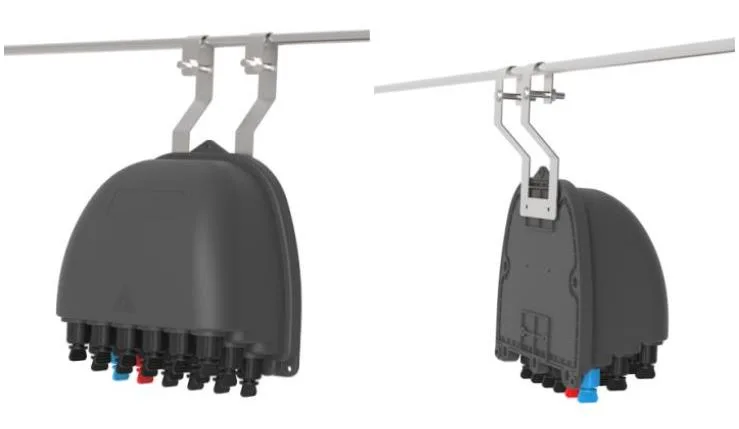

6.3 Վերգետնյա կառուցվածքը

Կապել մետաղալարով կախված շասսիի վրա տեղադրված երկուսը, իսկ այնուհետեւ `փաթեթավորելով, կանխել գործը ընկնելուց: (Pic 6)

Pre-connectorized Fiber Optic Cable Distribution Box GFS-18BYK

Բեւեռային տեղադրում

7. Միակցիչ գործողություն

7.1 Նախնական կապակցված ադապտեր - A (E)

⚫ Պտտեք սլաքի միակցիչի մի մասը հակառակ ժամացույցի սլաքի մի մաս եւ դուրս հանեք փոշու գլխարկը:

Pre-connected adapter - A（ E）

⚫ arrow Մանրաթելային միակցիչի մի մասը վերեւում է, տեղադրեք մանրաթելային միակցիչ վարդակից, ապա պտտեք սլաքը Մասակետը սլաքի ուղղությամբ:

7.2 Նախնական կապակցված ադապտեր - B (XL)

⚫ Տեղադրեք SC օպտիկական մանրաթելային միակցիչը միացրեք չամրացված մասերի միջոցով, ապա միացրեք այն ադապտորի մեջ.

⚫ Տեղադրեք XL- ի նախնական միացված ադապտերային ծածկը `պլաստիկ ստեղնով ադապտերի վրա.

⚫ Տեղադրեք Snap Spring- ի վարդակից ծածկը;

⚫ Տեղադրվելու է կաբելային ճարմանդը, եւ գիծը պետք է մոտ լինի վարդակից.

⚫ պտուտակել կաշվե մալուխային սեղմիչ նստատեղի գլխարկը Sheath սլաքի վրա

Pre-connected adapter - B（XL）

7.3 Նախնական կապակցված ադապտեր - գ

⚫ Ուղղեք լոգարիթմական օղակը օպտիկական մանրաթելային նախադրյալի վրա `սլաքի ուղղությամբ` փոշու գլխարկը հանելու համար. Սեղմեք կոճակը `փոշու գլխարկը հանելու համար ադապտերի վրա` սլաքի ուղղությամբ:

Pre-connected adapter - C

⚫ Հավասարեցրեք նախնական խցիկի մարմինը ադապտերով խցիկով, մինչեւ այն ամրացված լինի: Միացրեք երկու փոշու ծածկոցները նույն ձեւով:

Pre-connected adapter - C

⚫ Տեղադրված հավաքովի խրոցը մղում է լոգարիթմական օղակը, որպեսզի բաց թողնեք կոճակը, ապա այն առանձնացնելու համար հիմնական մարմինը հետ է բերում:

Pre-connected adapter - C

7.4 Նախնական կապակցված ադապտեր - D

⚫ Միացրեք նախնական միացված վարդակից Anti Clock- ի ուղղությամբ եւ բացեք նախապես միացված վարդակից եւ փոշու ծածկը սլաքի ուղղությամբ:

Pre-connected adapter - D

⚫ Միացրեք նախնական միացված plug d- ը եւ նախնական միացված ադապտեր D- ը սլաքի ուղղությամբ եւ պտտեք վարդակից ուղղված ուղղությամբ `այն շտկելու համար:

Pre-connected adapter - D

7.5 Նախնական կապակցված ադապտեր - E (ա)

⚫ Միացրեք նախնական միացված վարդակից հակաակետը եւ բացեք նախապես միացված վարդակից եւ փոշու ծածկը սլաքի ուղղությամբ

Pre-connected adapter - E ( A )

⚫ Միացրեք նախնական միացված Plug E- ն եւ նախնական միացված ադապտեր E- ն սլաքի ուղղությամբ եւ պտտեք խրոցը ուղղված սլաքի ուղղությամբ `այն շտկելու համար:

Pre-connected adapter - E ( A )

7.6 Նախնական կապակցված ադապտեր - SC

⚫ Տեղադրեք XL- ի նախնական միացված ադապտերային ծածկը `պլաստիկ ստեղնով ադապտերի վրա.

⚫ Տեղադրեք Snap Spring- ի վարդակից ծածկը;

⚫ Տեղադրվելու է կաբելային ճարմանդը, եւ գիծը պետք է մոտ լինի վարդակից.

⚫ պտուտակել կաշվե մալուխի ճարմանդային նստատեղի գլխարկը `ժամացույցի սլաքի վրա:

Pre-connected adapter - SC

8. Փաթեթ

Նյութ	Նյութական	Չափ (մմ)	Քանակ	Համախառն քաշը (կգ)
Անկախ արտադրանքի փաթեթավորում	Ստվարաթուղթ	220 * 210 * 120	1	0.9
Արտաքին փաթեթավորման ստվարաթուղթ	Ստվարաթուղթ	460 * 440 * 635	20	19
Նշում. Առանց կաթիլ մալուխի պահեստավորման սկուտեղ
