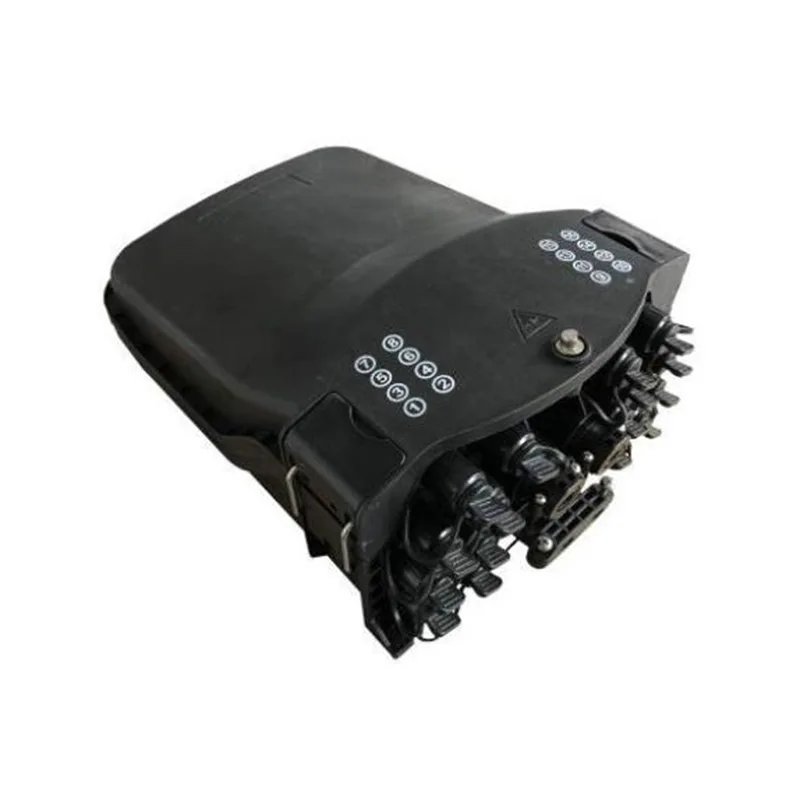

Նախնական միակողմանի օպտիկամանրաթելային մալուխի բաշխիչ տուփ GFS-16SX

1. Ընդհանուր1.1 Նկարագրություն Նախնական միակողմանի օպտիկական բաշխման տուփը որպես առավել առաջադեմ FTTX ցանցի բաշխման հանգույցի սարքավորումներ, ապահովում է արագ եւ հուսալի կապ, լավ պաշտպանություն եւ կառավարում FTTX ցանցի համար:Արտադրության տեսակըԴասավորումGfs-16sxՆախնական միակողմանի օպտիկամանրաթելային......

Ուղարկել հարցում

ապրանքի նկարագրությունը

1. Ընդհանուր

1.1 Նկարագրություն

Նախնական միակողմանի օպտիկական բաշխման տուփը որպես առավել առաջադեմ FTTX ցանցի բաշխման հանգույցի սարքավորումներ, ապահովում է արագ եւ հուսալի կապ, լավ պաշտպանություն եւ կառավարում FTTX ցանցի համար:

Արտադրության տեսակը	Դասավորում
Gfs-16sx	Նախնական միակողմանի օպտիկամանրաթելային մալուխի բաշխման տուփ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

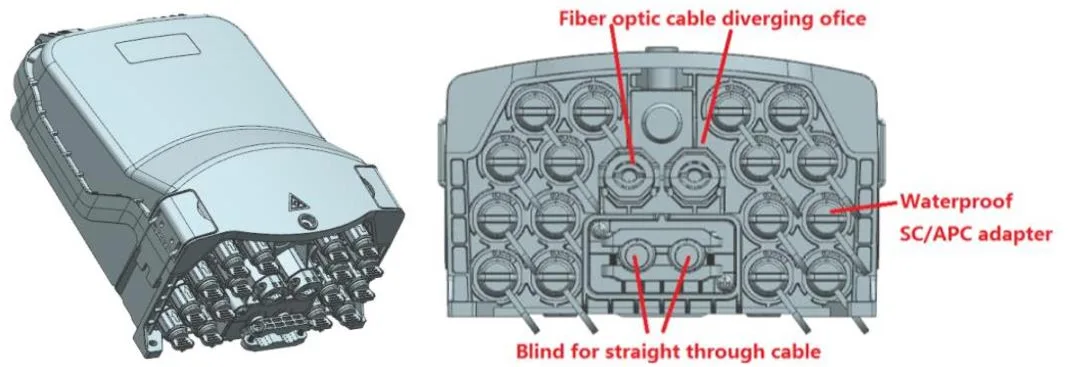

GFS-16SX- ի տեսքը

1.2 Ստանդարտները համապատասխան են

Առաջարկվող արտադրությունը նախագծված է, արտադրվում եւ փորձարկվում է ըստ ստանդարտների, հետեւյալ կերպ.

That-t g.652	Միանգամյա օպտիկական մանրաթելերի բնութագրերը
IEC 60794-1-1	Օպտիկական մանրաթելային մալուխներ-մաս 1-1. Ընդհանուր տեխնիկական բնութագրում
IEC 60794-1-2	Օպտիկական մանրաթելային մալուխներ-Մաս 1-2. Ընդհանուր ճշգրտում-հիմնական օպտիկական մալուխային թեստի ընթացակարգ

1.3 Ծրագրերի միջավայր

Նյութ	Արժեք
Գործողության ջերմաստիճանը	-40 ºc ~ + 65 ºC
Տեղադրման ջերմաստիճանը	-5 ºc ~ + 40 ºc
Պահպանման ջերմաստիճանը	-40ºc ~ + 65 ºc
Մթնոլորտային ճնշում	70 ~ 106KPA
Հարաբերական խոնավություն	≤93% (+ 40 ℃)

2-ը: Հատկություններ

1. Առաջադեմ կառուցվածքի ձեւավորում, հեշտ շահագործում եւ ողջամիտ ուղղում:

2-ը: Նյութը, PP + GF:

3. Խոնավության ապացույց, անջրանցիկ, փոշու դիմացկուն, հակատարիքային:

4. Պաշտպանության մակարդակը մինչեւ IP65:

5. 1 օվալ օպտիկական մալուխի մուտք, 2 մասնաճյուղային օպտիկական մալուխի գրառումներ եւ 16 նախապես կապված ադապտերներ:

6. Առկա են մի շարք պառակտման սկուտեղներ:

7. Տեղադրման եղանակը `բեւեռային, օդային տեղադրված, պատի վրա տեղադրված:

8. Այն կարող է հագեցած լինել կաթիլ մալուխի պահեստային սկուտեղով `50 մմ 5 մմ կլոր մալուխի պահպանման համար:

3. Տեխնիկական պայմաններ

3.1 մեխանիկական բնութագրեր

Նյութ	Տեխնիկական պայմաններ	Դիտողություն

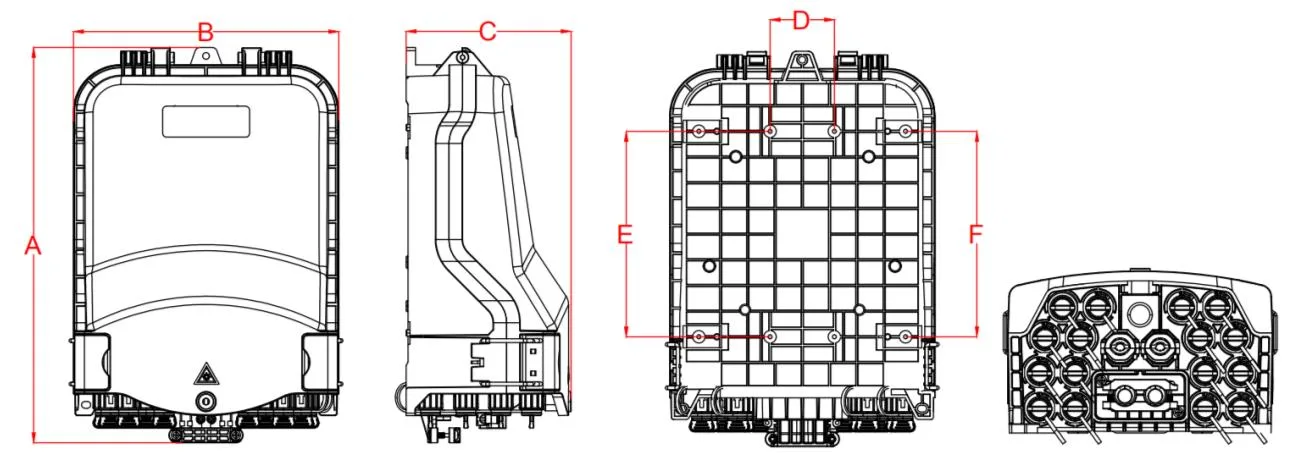

Արտաքին հարթություն (մմ)	319.3 * 214 * 133 (A * B * C)
Տեղադրման անցքի դիրքը (մմ)	52 * 166 * 166 (DXEXF)
Գույն	Pantone 428c	Հարմարեցված
Չափը եւ քանակը օպտիկական մալուխի անցքից	1 օվալ օպտիկական մալուխի մուտք, 2 Մասնաճյուղ օպտիկական մալուխի գրառումներ եւ 16 նախապես կապված ադապտերներ
Fusion հզորություն (առավելագույն)	48	Սկուտեղ A, 12x4 = 48, Heat երմամեկուսիչ splice պաշտպանության թեւի 2 շերտ:
	64	Tray B, 8x8 = 64, Heat երմամեկուսիչ splice պաշտպանության թեւի 1 շերտ:
	96	Tray C, 8x12 = 96, Heat երմամեկուսիչ splice պաշտպանության թեւի 1 շերտ:
	96	Tray D, սկուտեղ E, 24x4 = 96, Heat երմամեկուսիչ splice պաշտպանության թեւի 2 շերտ:
Micro plc splitter	1x2	Splitter չափը, 60x7x4 մմ: Կարող է տեղադրվել A տիպի մեջ եւ տիպի e splicing սկուտեղ, 1 հատ մեկ պառակտման սկուտեղի համար:
	1x4
	1x8
	1 * 16	Splitter չափը, 60x12x4 մմ: Կարող է տեղադրվել A-1 տիպի մեջ, եւ մուտքագրեք E-1 Splicing սկուտեղ, 1 հատ մեկ պառակտման սկուտեղի համար:
Ամենամեծ մալուխային տրամագծի մեջ (մմ)	ᴓ8 ~ 18
Մասնաճյուղի առավելագույն չափը (մմ)	ᴓ16
IP պաշտպանության մակարդակ	IP65
Դյուրավառություն	Ժապավենի	Այն կարող է հարմարեցվել ըստ կարիքների:
Չեզոք աղի լակի ստուգում (ԱՎԾ)	48 ժ	Այն կարող է հարմարեցվել ըստ կարիքների:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

4: Կազմաձեւում

4.1 Հիմնական օպտիկական պարամետրեր

Պառակտիչ	(DB)		RL (DB)	(DB)	Փորձարկման մեթոդ
Պառակտիչ	Պառակտիչ			Բաշխման տուփ	Փորձարկման մեթոդ
Pigtail-sc / apc-00-sm-sx (1C1F) - OD0.9MM-PVC-G657A2-մալուխ Գույն (կանխադրված) -indoor-Rohs-1.5M	≤0.3	≥55db	≤0.5	Ի անջ: IEC61300-3-4 Մեթոդ բ RL: IEC61300-3-6 Մեթոդ 1
1x2 plc splitter, SCAPC միակցիչով	≤4.0	≥55db	≤4.2
1x4 plc splitter, SCAPC միակցիչով	≤7.4	≥55db	≤7.6
1x8 plc splitter, SCAPC միակցիչով	≤10.5	≥55db	≤10.7
1x16 plc splitter, SCAPC միակցիչով	≤13.5	≥55db	≤13.7

Վերը նշված աղյուսակում ցուցադրված օպտիկական պարամետրերը լռելյայն արժեքներ են եւ կարող են հարմարեցվել ըստ պահանջների:

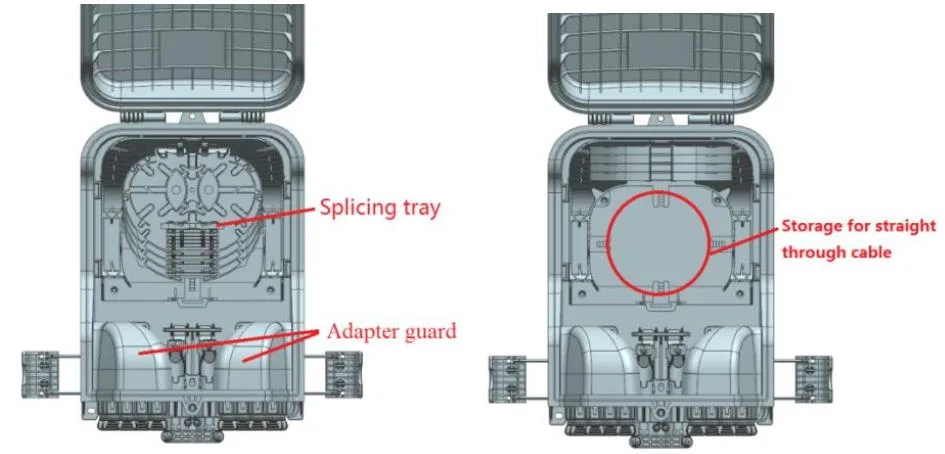

5. Ապրանքի նկարը

5.1 Ապրանքի կաբելային եղանակներ.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

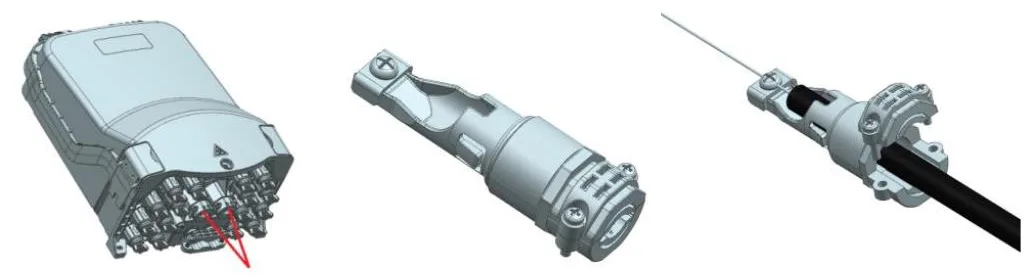

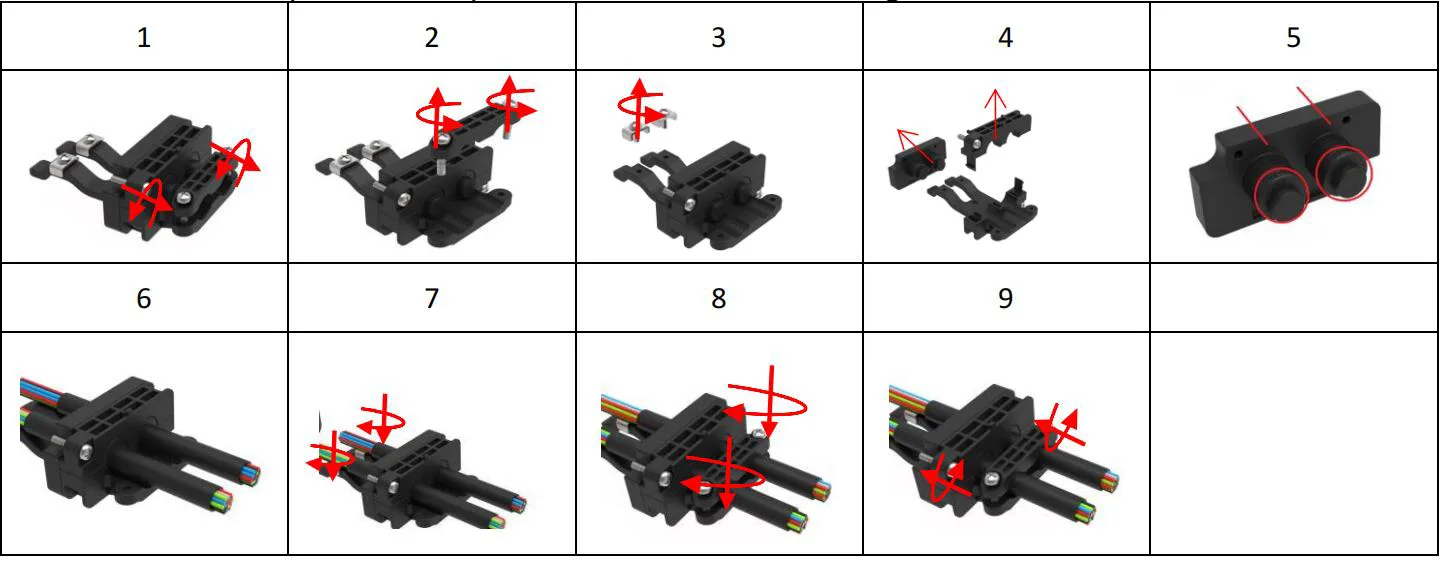

5.2 արագ վարդակից

1. Թուլացրեք պտուտակը եւ հեռացրեք կապը:

2-ը: Թուլացրեք պտուտակը եւ հեռացրեք ճնշման ափսեը:

3. Թուլացրեք պտուտակը ուժի անդամի սեղմման ափսեի վրա:

4. Հեռացրեք ռետինե վարդակից եւ պլաստիկ մասերը:

5. Կտրեք ռետինե վարդակից `ըստ անհրաժեշտ մալուխի չափի:

6. Անցեք ժապավենի մալուխը ռետինե վարդակից եւ հավաքեք մալուխը ռետինե վարդակից:

7. Ուժի անդամը ծանոթացեք ծածկույթի մեջ, սեղմեք ճնշման ափսեը եւ ամրացրեք պտուտակը `ամրացնելու ուժը:

8. Սեղմեք ճնշման ափսեը եւ ամրացրեք պտուտակը `օպտիկական մալուխը շտկելու համար:

9. Բաղադրիչները օպտիկական մալուխով սեղմեք ներքեւի մասում եւ ամրացրեք պտուտակները:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

5.3 Օպտիկամանրաթելային մալուխի բիֆուրացիա

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

5.4 Ապրանքի մալուխներ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

GFS-16SX Routing Diagram

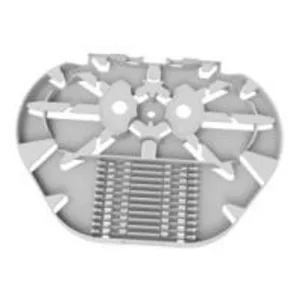

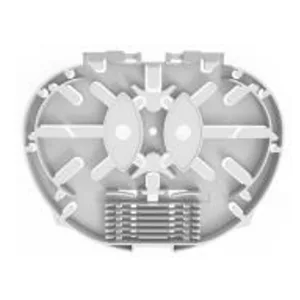

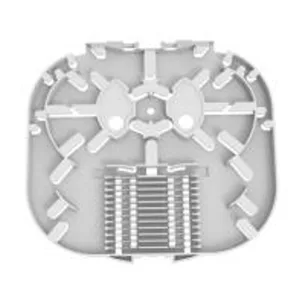

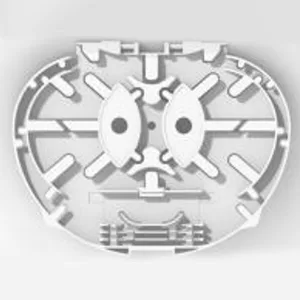

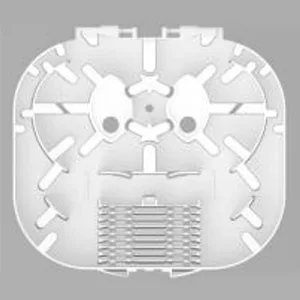

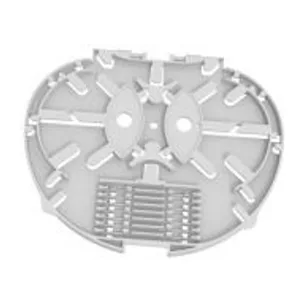

5.5 Splicing սկուտեղ

Նյութ	Պառակտում սկուտեղ	Splicing Tray B	Splitter սկուտեղ A-1	Splicing Tray C
Չափերը (H * W * D, MM)	134 * 104 * 8	134 * 104 * 4	134 * 104 * 8
Զուտ քաշ (կգ)	0.021	0.015	0.021
Նկար
Գույն	Ral7035	Ral7035	Ral7035
Նյութական	ԱՀ + ABS	ԱՀ + ABS	ԱՀ + ABS
Սկուտեղի հզորության հզորություն (միջուկներ)	12 (Ջերմության կրճատման պաշտպանիչ թեւի 2 շերտ)	8 (Ջերմային կրճատման պաշտպանիչ թեւի 1 շերտ)	6 (Ջերմության կրճատման պաշտպանիչ թեւի 2 շերտ)
Սկուտեղի պառակտիչ հզորություն (ԱՀ)	1 (Plc 1x2, 1x4, 1x8, 0,9 մմ մանրաթել, 60x7x4mm)	/	1 (Plc 1x16, 0,9 մմ մանրաթել, 60x12x4mm)
Առավելագույնը (ԱՀ)	4	8	4
Լռելյայն (ԱՀ)	2	/	/
Նշում. 1: Վերոնշյալ սկուտեղները կարող են խառնվել ըստ պահանջների: 2-ը: Կազմաձեւման կանոններ. 1A = 2B = 2C = 1D = 1E = 2F 3. Օպտիկամանրաթելերի սկավառակների տեսակները շարունակաբար աճում են

Նյութ	Splicing Tray C	Splicing սկուտեղ D	Splicing սկուտեղ E	Splicing սկուտեղ E-1
Չափերը (H * W * d, mm)	136 * 104 * 4	136 * 104 * 8	135 * 125 * 8	135 * 125 * 8
Զուտ քաշ (կգ)	0.018	0.024	0.033	0.033
Նկար
Գույն	Ral7035	Ral7035	Ral7035	Ral7035
Նյութական	ԱՀ + ABS	ԱՀ + ABS	ԱՀ + ABS	ԱՀ + ABS
Սկուտեղի հզորության հզորություն (միջուկներ)	12 (Ջերմային կրճատման պաշտպանիչ թեւի 1 շերտ)	24 (2 շերտ ջերմային կրճատման պաշտպանության թեւ)	24 (2 շերտ ջերմային կրճատման պաշտպանության թեւ)	18 (2 շերտ ջերմային կրճատման պաշտպանության թեւ)
Սկուտեղի պառակտիչ հզորություն (ԱՀ)	/	/	1 (Plc 1x2, 1x4, 1x8, 0,9 մմ մանրաթել, 60x7x4mm)	1 (Plc 1x16, 0,9 մմ մանրաթել, 60x12x4mm)
Առավելագույնը (ԱՀ)	8	4	4	4
Լռելյայն (ԱՀ)	/	/	/	/
Նշում. 1. Վերոնշյալ սկուտեղները կարող են խառնվել ըստ պահանջների: 4. Կազմաձեւման կանոններ. 1A = 2B = 2C = 1D = 1E = 2F 3. Օպտիկամանրաթելերի տեսակները շարունակաբար աճում են

5.3 Աքսեսուարներ

Ոչ	Մասի անվանումը	Տեղեկատու նկար	Ստորաբաժանում	Քանակ	Դիտողություն
1	Uls'Manual	/	հատիկներ	1	Մեջ
2	Splitter թեստի զեկույց	/	հատիկներ	1	Մեջ

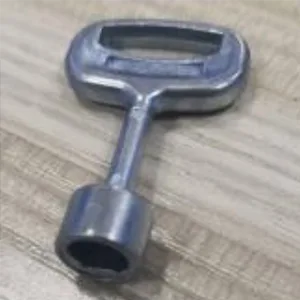

3	Բանալ		հատիկներ	1	«Դ» տեսակը

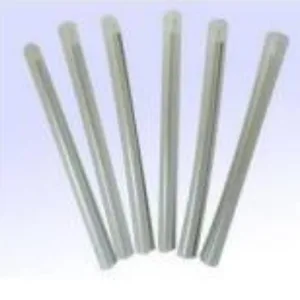

4	Ջերմային կրճատման պաշտպանության թեւ		հատիկներ	16	L = 45 մմ, Ընտրովի որպես հաճախորդի պահանջ

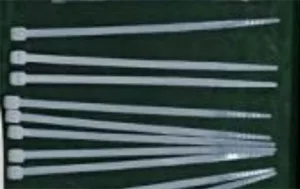

5	Նեյլոնե մալուխային փողկապ		հատիկներ	10	3x100 մմ

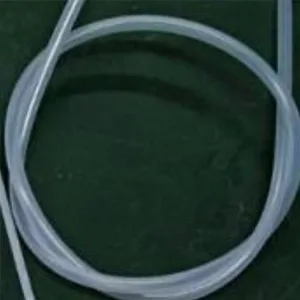

6	Մերկ մանրաթելային պաշտպանության խողովակ		հատիկներ	1	OD5MM x 50 սմ
7	Պատի տեղադրված հավաքածու		սահման	1	Ընտրովի որպես հաճախորդի պահանջ: Ընդարձակ պլաստիկ վարդակից φ7.5x40 մմ, Phillips ինքնամփոփ պտուտակներ M5X40 մմ:

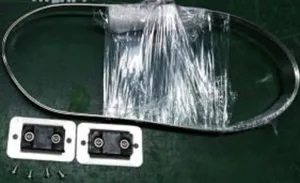

8	Բեւեռային հավաքածու		սահման	1	Ընտրովի որպես հաճախորդի պահանջ
9	Օդային տեղադրված հանդերձանք		սահման	1	Ընտրովի որպես հաճախորդի պահանջ
10	Drop մալուխի պահեստային սկուտեղ		հատիկներ	2	Ընտրովի որպես հաճախորդի պահանջ

6. Բնապահպանական բնութագրերը

Այս ապրանքը համապատասխանում է RoHS- ի շրջակա միջավայրի պահպանության հրահանգին, եւ կապարի, կադմիումի, սնդիկի, վեցանկյուն քրոմի, պոլբրոմացված բիֆենիլային (PBB) եւ պոլբրոմացված դիֆենիլային եթեր (PBDE) չի գերազանցում սահմանը:

7. Տեղադրում

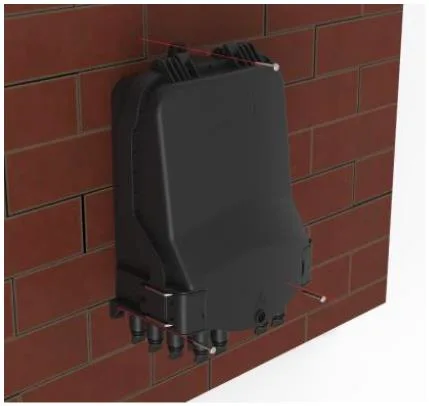

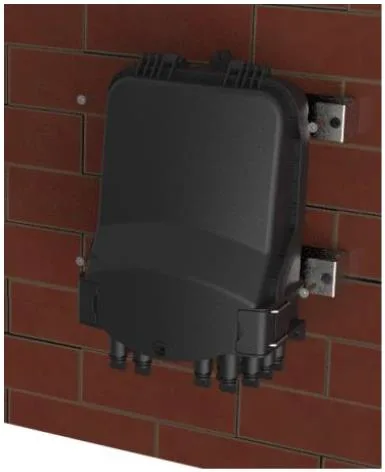

7.1. Պատի տեղադրման տեղադրում

Զգալով 3 հատ պատի մեջ, ըստ աղյուսակ 2-ի չափի, տեղադրեք ընդարձակման plugφ7.5 * 40, տեղադրեք տուփը `անցքերին համապատասխանելու համար եւ ամրացրեք պտուտակներ:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

Պատի տեղադրման տեղադրում

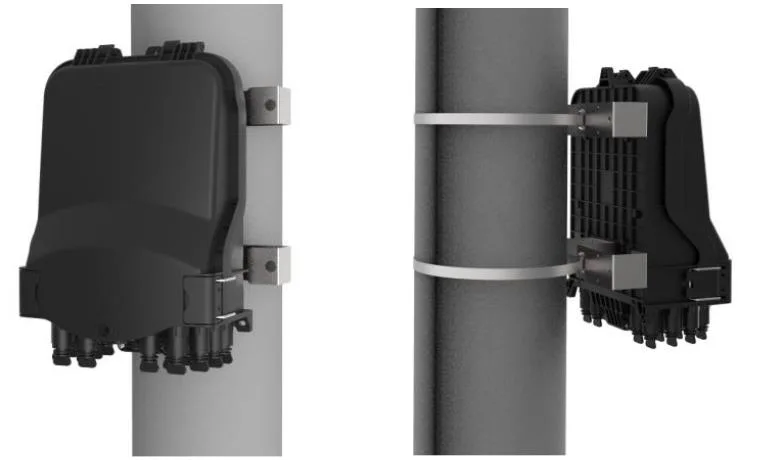

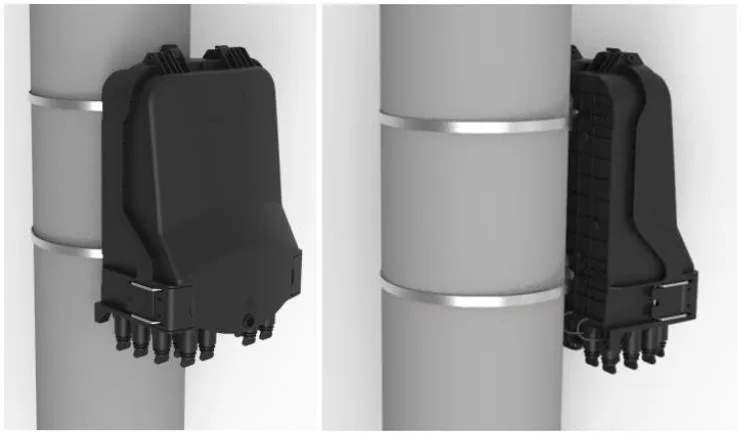

7.2. Բեւեռային տեղադրում

Անցեք հուպի մատանին հետեւի ափսեի անցքի միջով եւ շտկեք այն հեռահաղորդակցման բեւեռում

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

Բեւեռի տեղադրման տեղադրում

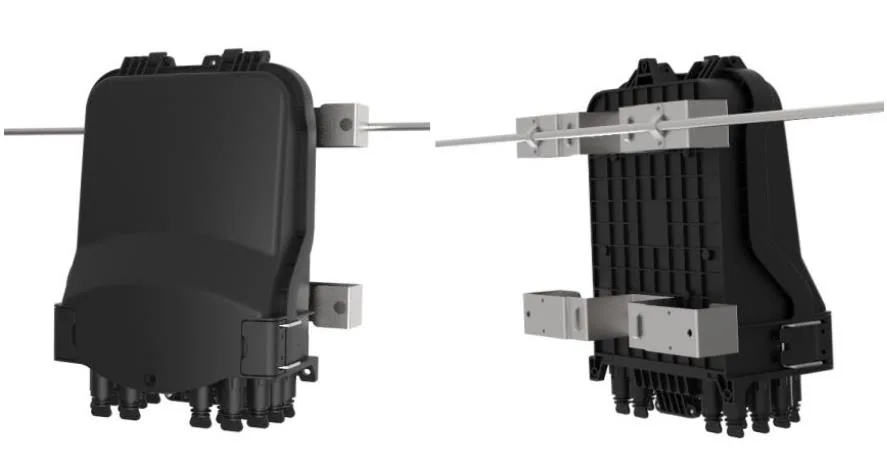

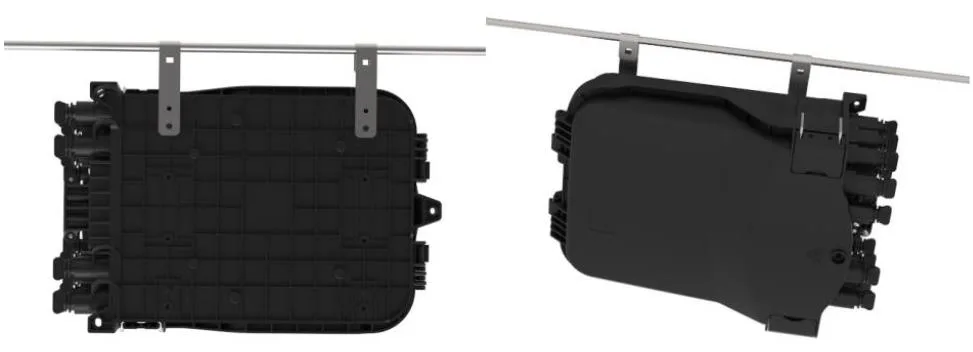

7.3 Վերգետնյա կառուցվածքը

Կապել մետաղալարով կախված շասսիի վրա տեղադրված երկուսը, իսկ այնուհետեւ `փաթեթավորելով, կանխել գործը ընկնելուց: (Pic 6)

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

Գլխի կառուցվածքը

7.4 Պատի տեղադրման տեղադրում (կաթիլ մալուխի պահեստային սկուտեղով)

Հորատեք 4 անցք պատի մեջ, Cable Cable Storage Tray- ի մոնտաժի փոսով, տեղադրեք ընդարձակման վարդակից φ 7,5 * 40, տեղադրեք տուփը `անցքերին համապատասխանելու համար եւ ամրացրեք պտուտակների հետ:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

Պատի տեղադրման տեղադրում (կաթիլ մալուխի պահեստային սկուտեղով)

7.5 բեւեռի տեղադրման տեղադրում (կաթիլ մալուխի պահեստային սկուտեղով)

Անցեք չժանգոտվող պողպատից գոտի `կաթիլ մալուխի պահեստի սկուտեղի միջով եւ ամրացրեք այն բեւեռով` դույլով:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

Բեւեռային տեղադրման տեղադրում (կաթիլ մալուխի պահեստային սկուտեղով)

7.6. Օդային տեղադրման տեղադրում (կաթիլ մալուխի պահեստային սկուտեղով)

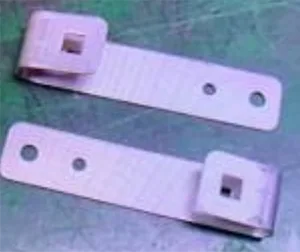

Օգտագործեք փոքր մետաղական ափսեը `բաշխման տուփը` սուրհանդակին:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

Օդային տեղադրման տեղադրում (կաթիլ մալուխի պահեստային սկուտեղով)

8. Միակցիչ գործողություն

8.1 Նախնական կապակցված ադապտեր - A (E)

⚫ Պտտեք սլաքի միակցիչի մի մասը հակառակ ժամացույցի սլաքի մի մաս եւ դուրս հանեք փոշու գլխարկը:

Pre-connected adapter - A（ E）

⚫ arrow Մանրաթելային միակցիչի մի մասը վերեւում է, տեղադրեք մանրաթելային միակցիչ վարդակից, ապա պտտեք սլաքը Մասակետը սլաքի ուղղությամբ:

Pre-connected adapter - A（ E）

8.2 Նախնական կապակցված ադապտեր - B (XL)

⚫ Տեղադրեք SC օպտիկական մանրաթելային միակցիչը միացրեք չամրացված մասերի միջոցով, ապա միացրեք այն ադապտորի մեջ.

⚫ Տեղադրեք XL- ի նախնական միացված ադապտերային ծածկը `պլաստիկ ստեղնով ադապտերի վրա.

⚫ Տեղադրեք Snap Spring- ի վարդակից ծածկը;

⚫ Տեղադրվելու է կաբելային ճարմանդը, եւ գիծը պետք է մոտ լինի վարդակից.

⚫ պտուտակել կաշվե մալուխային սեղմիչ նստատեղի գլխարկը Sheath սլաքի վրա

Pre-connected adapter - B（XL）

8.3 Նախնական կապակցված ադապտեր - գ

⚫ Ուղղեք լոգարիթմական օղակը օպտիկական մանրաթելային նախադրյալի վրա `սլաքի ուղղությամբ` փոշու գլխարկը հանելու համար. Սեղմեք կոճակը `փոշու գլխարկը հանելու համար ադապտերի վրա` սլաքի ուղղությամբ:

Pre-connected adapter - C

⚫ Հավասարեցրեք նախնական խցիկի մարմինը ադապտերով խցիկով, մինչեւ այն ամրացված լինի: Միացրեք երկու փոշու ծածկոցները նույն ձեւով:

Pre-connected adapter - C

⚫ Տեղադրված հավաքովի խրոցը մղում է լոգարիթմական օղակը, որպեսզի բաց թողնեք կոճակը, ապա այն առանձնացնելու համար հիմնական մարմինը հետ է բերում:

Pre-connected adapter - C

8.4 Նախնական կապակցված ադապտեր - D

⚫ Միացրեք նախնական միացված վարդակից Anti Clock- ի ուղղությամբ եւ բացեք նախապես միացված վարդակից եւ փոշու ծածկը սլաքի ուղղությամբ:

Pre-connected adapter - D

⚫ Միացրեք նախնական միացված plug d- ը եւ նախնական միացված ադապտեր D- ը սլաքի ուղղությամբ եւ պտտեք վարդակից ուղղված ուղղությամբ `այն շտկելու համար:

Pre-connected adapter - D

8.5 Նախնական կապակցված ադապտեր - E (ա)

⚫ Միացրեք նախնական միացված վարդակից հակաակետը եւ բացեք նախապես միացված վարդակից եւ փոշու ծածկը սլաքի ուղղությամբ

Pre-connected adapter - E ( A )

⚫ Միացրեք նախնական միացված Plug E- ն եւ նախնական միացված ադապտեր E- ն սլաքի ուղղությամբ եւ պտտեք խրոցը ուղղված սլաքի ուղղությամբ `այն շտկելու համար:

Pre-connected adapter - E ( A )

8.6 Նախնական կապակցված ադապտեր - SC

⚫ Տեղադրեք XL- ի նախնական միացված ադապտերային ծածկը `պլաստիկ ստեղնով ադապտերի վրա.

⚫ Տեղադրեք Snap Spring- ի վարդակից ծածկը;

⚫ Տեղադրվելու է կաբելային ճարմանդը, եւ գիծը պետք է մոտ լինի վարդակից.

⚫ պտուտակել կաշվե մալուխի ճարմանդային նստատեղի գլխարկը `ժամացույցի սլաքի վրա:

Pre-connected adapter - SC<

8.7 Նախնական կապակցված ադապտեր - G

Pre-connected adapter - G

9-ը: Փաթեթ

1 հատ պղպջակների պայուսակում, 420 * 350 մմ;

1 հատ փոքր խավաքարտի մեջ, 340 * 230 * 150 մմ, համախառն քաշը 1.5 կգ;

10 հատ մեծ ծալքավոր ստվարաթղթե, 480 * 360 * 805 մմ, համախառն քաշը 16 կգ է:

Թեժ պիտակներ: Նախնական միակողմանի օպտիկամանրաթելային մալուխի բաշխիչ տուփ GFS-16SX
