Նախնական միակողմանի օպտիկամանրաթելային մալուխի բաշխիչ տուփ GFS-16QX

1. Ընդհանուր

1.1 Նկարագրություն

Նախնական միակողմանի օպտիկական բաշխման տուփը որպես առավել առաջադեմ FTTX ցանցի բաշխման հանգույցի սարքավորումներ, ապահովում է արագ եւ հուսալի կապ, լավ պաշտպանություն եւ կառավարում FTTX ցանցի համար:

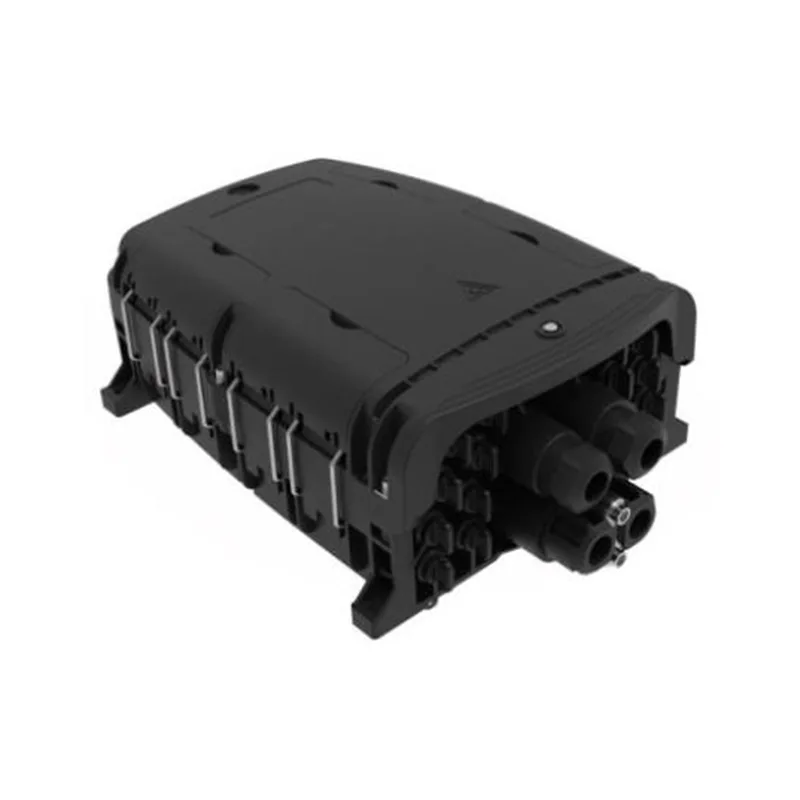

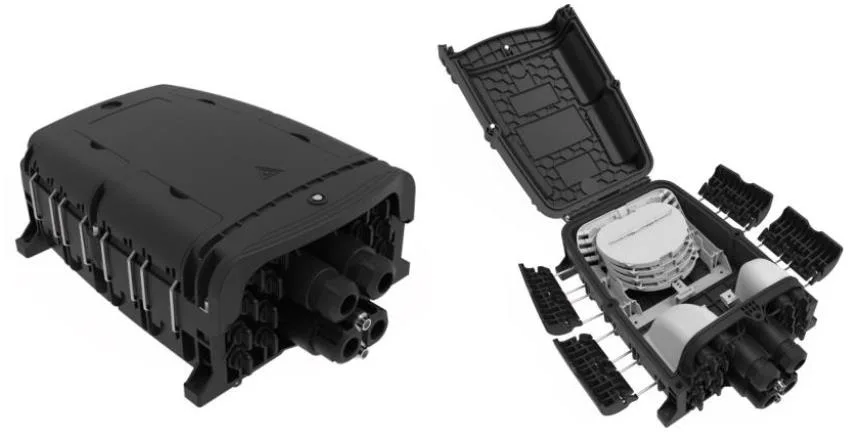

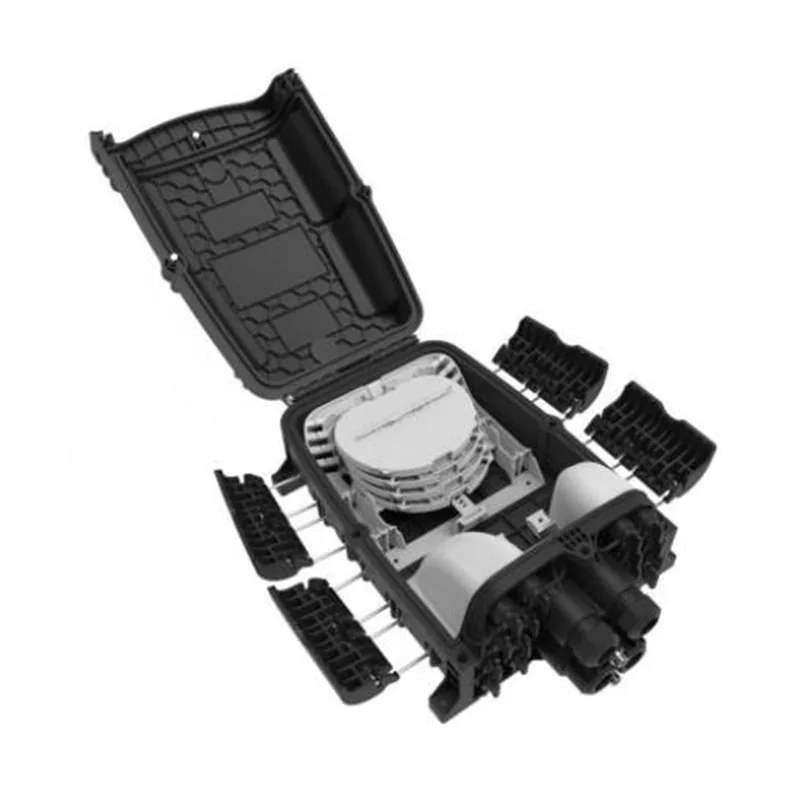

GFS-16QX- ի տեսքը

1.2 Ստանդարտները համապատասխան են

Առաջարկվող արտադրությունը նախագծված է, արտադրվում եւ փորձարկվում է ըստ ստանդարտների, հետեւյալ կերպ.

1.3 Ծրագրերի միջավայր

2-ը: Հատկություններ

1. Առաջադեմ կառուցվածքի ձեւավորում, հեշտ շահագործում եւ ողջամիտ ուղղում:

2-ը: Նյութը, PP + GF:

3. Խոնավության ապացույց, անջրանցիկ, փոշու դիմացկուն, հակատարիքային:

4. Պաշտպանության մակարդակը մինչեւ IP68:

5. 1 օվալ օպտիկական մալուխի մուտք, 2 մասնաճյուղային օպտիկական մալուխի գրառումներ եւ 16 նախապես կապված ադապտերներ:

6. 2 տիպի splice սկուտեղներ ըստ ցանկության:

7. Տեղադրման եղանակը `բեւեռային, օդային տեղադրված, պատի վրա տեղադրված:

3. Տեխնիկական պայմաններ

3.1 մեխանիկական բնութագրեր

4: Կազմաձեւում

4.1 Հիմնական օպտիկական պարամետրեր

Վերը նշված աղյուսակում ցուցադրված օպտիկական պարամետրերը լռելյայն արժեքներ են եւ կարող են հարմարեցվել ըստ պահանջների:

5. Ապրանքի նկարը

5.1 Ապրանքի կաբելային եղանակներ.

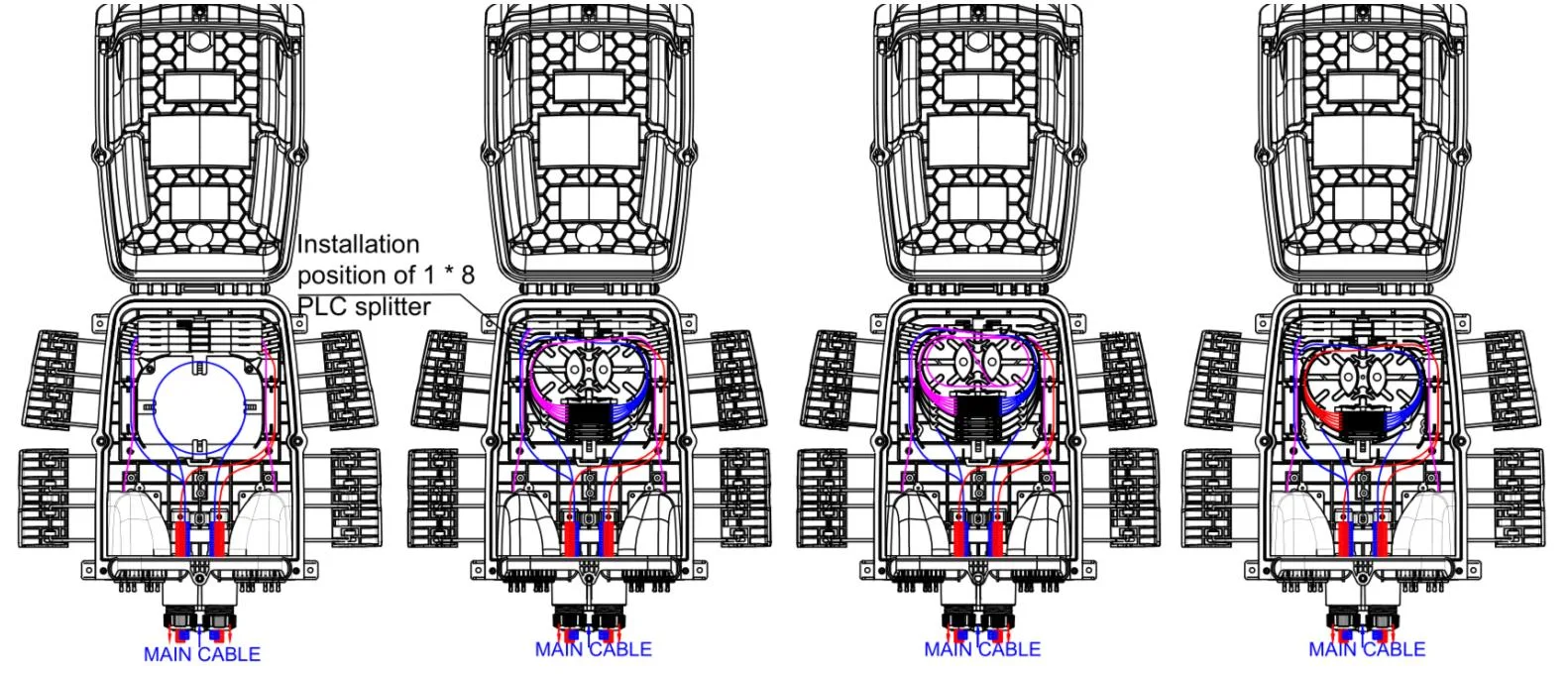

GFS-16QX Routing Diagram

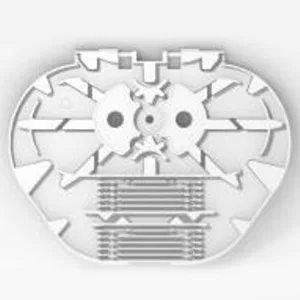

5.2 Splicing սկուտեղ

Նյութ	Պառակտում սկուտեղ	Splicing Tray B	Splitter սկուտեղ A-1	Splicing Tray C
Չափերը (H * W * D, MM)	134 * 104 * 8	134 * 104 * 4	134 * 104 * 8	136 * 104 * 4
Զուտ քաշ (կգ)	0.021	0.015	0.021	0.018
Նկար
Գույն	Ral7035	Ral7035	Ral7035	Ral7035
Նյութական	ԱՀ + ABS	ԱՀ + ABS	ԱՀ + ABS	ԱՀ + ABS
Սկուտեղի հզորության հզորություն (միջուկներ)	12 (Ջերմության կրճատման պաշտպանիչ թեւի 2 շերտ)	8 (Ջերմային կրճատման պաշտպանիչ թեւի 1 շերտ)	6 տարեկան  (Ջերմության կրճատման պաշտպանիչ թեւի 2 շերտ)	12 (Ջերմային կրճատման պաշտպանիչ թեւի 1 շերտ)
Սկուտեղի պառակտիչ հզորություն (ԱՀ)	1  (Plc 1x2, 1x4, 1x8, 0,9 մմ մանրաթել, 60x7x4mm)	/	1  (Plc 1x16, 0,9 մմ մանրաթել, 60x12x4mm)	/
Առավելագույնը (ԱՀ)	4	8	4	8
Լռելյայն (ԱՀ)	2	/	/	2
Նշում. 1: Վերոնշյալ սկուտեղները կարող են խառնվել ըստ պահանջների: 2-ը: Կազմաձեւման կանոններ. 1A = 2B = 2C = 1D = 1E = 2F 3. Օպտիկամանրաթելերի սկավառակների տեսակները շարունակաբար աճում են

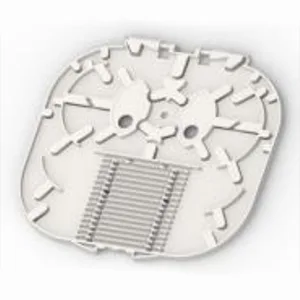

Նյութ	Splicing սկուտեղ D	Splicing սկուտեղ E	Splicing սկուտեղ E-1	Splicing Tray F
Չափերը (H * W * d, mm)	136 * 104 * 8	135 * 125 * 8	135 * 125 * 8	135 * 125 * 4
Զուտ քաշ (կգ)	0.024	0.033	0.033	0.021
Նկար
Գույն	Ral7035	Ral7035	Ral7035	Ral7035
Նյութական	ԱՀ + ABS	ԱՀ + ABS	ԱՀ + ABS	ԱՀ + ABS
Սկուտեղի հզորության հզորություն (միջուկներ)	24 (2 շերտ ջերմային կրճատման պաշտպանության թեւ)	24 (2 շերտ ջերմային կրճատման պաշտպանության թեւ)	18 (2 շերտ ջերմային կրճատման պաշտպանության թեւ)	16 (Ջերմային կրճատման պաշտպանիչ թեւի 1 շերտ)
Սկուտեղի պառակտիչ հզորություն (ԱՀ)	/	1 (Plc 1x2, 1x4, 1x8, 0,9 մմ մանրաթել, 60x7x4mm)	1 (Plc 1x16, 0,9 մմ մանրաթել, 60x12x4mm)	/
Առավելագույնը (ԱՀ)	4	4	4	8
Լռելյայն (ԱՀ)	/	/	/	/
Նշում. 1. Վերոնշյալ սկուտեղները կարող են խառնվել ըստ պահանջների: 4. Կազմաձեւման կանոններ. 1A = 2B = 2C = 1D = 1E = 2F 3. Օպտիկամանրաթելերի տեսակները շարունակաբար աճում են

5.3 Աքսեսուարներ

Ոչ	Մասի անվանումը	Տեղեկատու նկար	Ստորաբաժանում	Քանակ	Դիտողություն
1	Uls'Manual	/	հատիկներ	1	Մեջ
2	Splitter թեստի զեկույց	/	հատիկներ	1	Մեջ

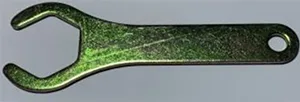

3	Բանալ		հատիկներ	1	«Դ» տեսակը
4	Ջերմային կրճատման պաշտպանության թեւ		հատիկներ	16	L = 45 մմ, Ընտրովի որպես հաճախորդի պահանջ
5	Նեյլոնե մալուխային փողկապ		հատիկներ	10	3x100 մմ

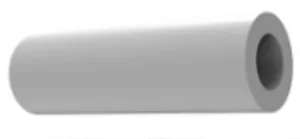

6	Մերկ մանրաթելային պաշտպանության խողովակ		հատիկներ	1	OD5MM x 50 սմ

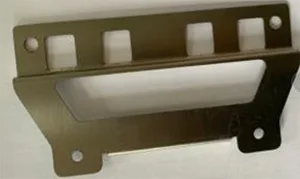

7	Պատի տեղադրված հավաքածու		սահման	1	Ընտրովի որպես հաճախորդի պահանջ: Ընդարձակ պլաստիկ վարդակից φ7.5x40 մմ, Phillips ինքնամփոփ պտուտակներ M5X40 մմ:

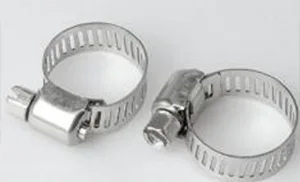

8	Հուպ		հատիկներ	2	ᴓ13-19 մմ
9	Օպտիկական մալուխի մուտքի կնքման խրոցը		հատիկներ	2
10	Brach մալուխի կնքումը ընկույզով պտուտակ		հատիկներ	1

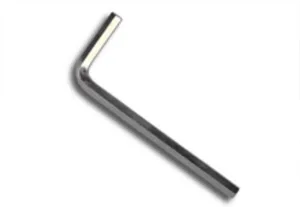

11	M6 Allen Key		հատիկներ	1	Մ 6
12	Բեւեռային հավաքածու-ա		սահման	1	Ընտրովի որպես հաճախորդի պահանջ
13	Բեւեռային հավաքածու-բ		սահման	1	Ընտրովի որպես հաճախորդի պահանջ
14	Օդային տեղադրված հանդերձանք		սահման	1	Ընտրովի որպես հաճախորդի պահանջ
15	Drop մալուխի պահեստային սկուտեղ		հատիկներ	2	Ընտրովի որպես հաճախորդի պահանջ

6. Բնապահպանական բնութագրերը

Այս ապրանքը համապատասխանում է RoHS- ի շրջակա միջավայրի պահպանության հրահանգին, եւ կապարի, կադմիումի, սնդիկի, վեցանկյուն քրոմի, պոլբրոմացված բիֆենիլային (PBB) եւ պոլբրոմացված դիֆենիլային եթեր (PBDE) չի գերազանցում սահմանը:

7. Տեղադրում

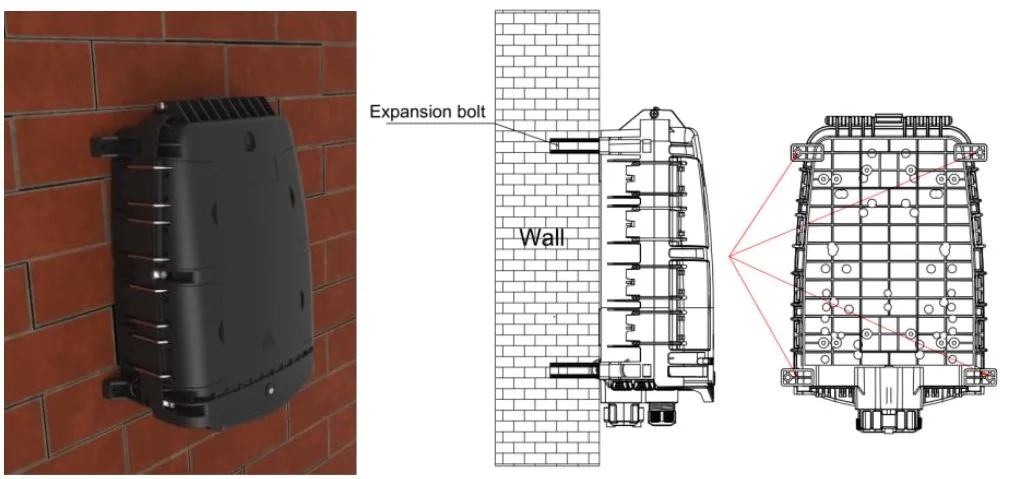

7.1. Պատի տեղադրման տեղադրում

Պատտում 4 անցք պարիսում `ըստ աղյուսակի աղյուսակի չափի, տեղադրեք ընդարձակման plugφ7.5 * 40, տեղադրեք տուփը` անցքերին համապատասխանելու համար եւ ամրացնելու համար պտուտակներ օգտագործեք:

Պատի տեղադրման տեղադրում

7.2. Բեւեռային տեղադրում

Անցեք հուպի մատանին հետեւի ափսեի անցքի միջով եւ շտկեք այն հեռահաղորդակցման բեւեռում

Բեւեռի տեղադրման տեղադրում

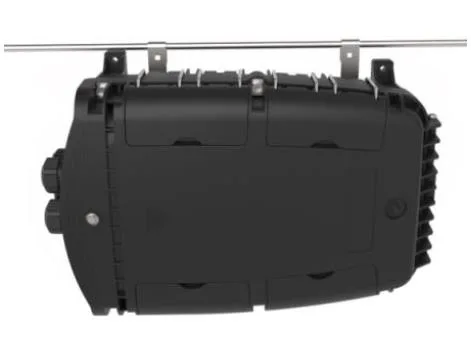

7.3 Վերգետնյա կառուցվածքը

Կապել մետաղալարով կախովի շասսիի վրա տեղադրված երկուսը, իսկ հետո կապել, կանխել գործը ընկնելուց:

Գլխի կառուցվածքը

8. Միակցիչ գործողություն

8.1 Նախնական կապակցված ադապտեր - A (E)

⚫ Պտտեք սլաքի միակցիչի մի մասը հակառակ ժամացույցի սլաքի մի մաս եւ դուրս հանեք փոշու գլխարկը:

⚫ arrow Մանրաթելային միակցիչի մի մասը վերեւում է, տեղադրեք մանրաթելային միակցիչ վարդակից, ապա պտտեք սլաքը Մասակետը սլաքի ուղղությամբ:

8.2 Նախնական կապակցված ադապտեր - B (XL)

⚫ Տեղադրեք SC օպտիկական մանրաթելային միակցիչը միացրեք չամրացված մասերի միջոցով, ապա միացրեք այն ադապտորի մեջ.

⚫ Տեղադրեք XL- ի նախնական միացված ադապտերային ծածկը `պլաստիկ ստեղնով ադապտերի վրա.

⚫ Տեղադրեք Snap Spring- ի վարդակից ծածկը;

⚫ Տեղադրվելու է կաբելային ճարմանդը, եւ գիծը պետք է մոտ լինի վարդակից.

⚫ պտուտակել կաշվե մալուխային սեղմիչ նստատեղի գլխարկը Sheath սլաքի վրա

8.3 Նախնական կապակցված ադապտեր - գ

⚫ Ուղղեք լոգարիթմական օղակը օպտիկական մանրաթելային նախադրյալի վրա `սլաքի ուղղությամբ` փոշու գլխարկը հանելու համար. Սեղմեք կոճակը `փոշու գլխարկը հանելու համար ադապտերի վրա` սլաքի ուղղությամբ:

⚫ Հավասարեցրեք նախնական խցիկի մարմինը ադապտերով խցիկով, մինչեւ այն ամրացված լինի: Միացրեք երկու փոշու ծածկոցները նույն ձեւով:

⚫ Տեղադրված հավաքովի խրոցը մղում է լոգարիթմական օղակը, որպեսզի բաց թողնեք կոճակը, ապա այն առանձնացնելու համար հիմնական մարմինը հետ է բերում:

8.4 Նախնական կապակցված ադապտեր - D

⚫ Միացրեք նախնական միացված վարդակից Anti Clock- ի ուղղությամբ եւ բացեք նախապես միացված վարդակից եւ փոշու ծածկը սլաքի ուղղությամբ:

⚫ Միացրեք նախնական միացված plug d- ը եւ նախնական միացված ադապտեր D- ը սլաքի ուղղությամբ եւ պտտեք վարդակից ուղղված ուղղությամբ `այն շտկելու համար:

8.5 Նախնական կապակցված ադապտեր - E (ա)

⚫ Միացրեք նախնական միացված վարդակից հակաակետը եւ բացեք նախապես միացված վարդակից եւ փոշու ծածկը սլաքի ուղղությամբ

⚫ Միացրեք նախնական միացված Plug E- ն եւ նախնական միացված ադապտեր E- ն սլաքի ուղղությամբ եւ պտտեք խրոցը ուղղված սլաքի ուղղությամբ `այն շտկելու համար:

8.6 Նախնական կապակցված ադապտեր - SC

⚫ Տեղադրեք SC օպտիկական մանրաթելային միակցիչը միացրեք չամրացված մասերի միջոցով, ապա միացրեք այն ադապտորի մեջ.

⚫ Տեղադրեք XL- ի նախնական միացված ադապտերային ծածկը `պլաստիկ ստեղնով ադապտերի վրա.

⚫ Տեղադրեք Snap Spring- ի վարդակից ծածկը;

⚫ Տեղադրվելու է կաբելային ճարմանդը, եւ գիծը պետք է մոտ լինի վարդակից.

⚫ պտուտակել կաշվե մալուխի ճարմանդային նստատեղի գլխարկը `ժամացույցի սլաքի վրա:

8.7 Նախնական կապակցված ադապտեր - G

9-ը: Փաթեթ

1 հատ պղպջակների պայուսակում, 400 * 480 մմ;

1 հատ փոքր խավաքարտի մեջ, 385 * 260 * 150 մմ, համախառն քաշը 3.5 կգ;

8 հատ մեծ ծալքավոր ստվարաթղթե, 540 * 405 * 640 մմ, համախառն քաշը 29 կգ է:
