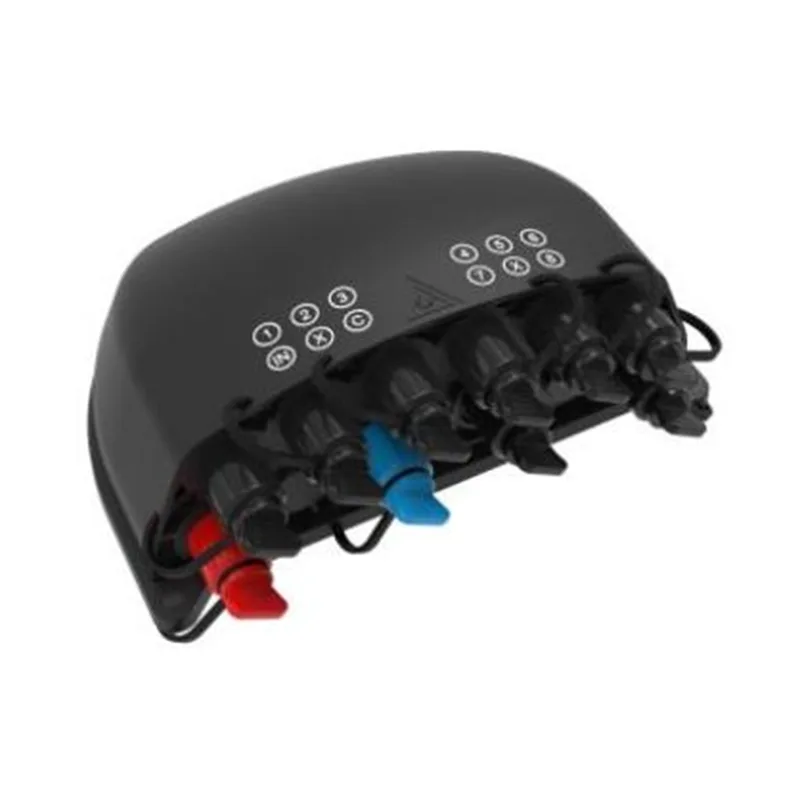

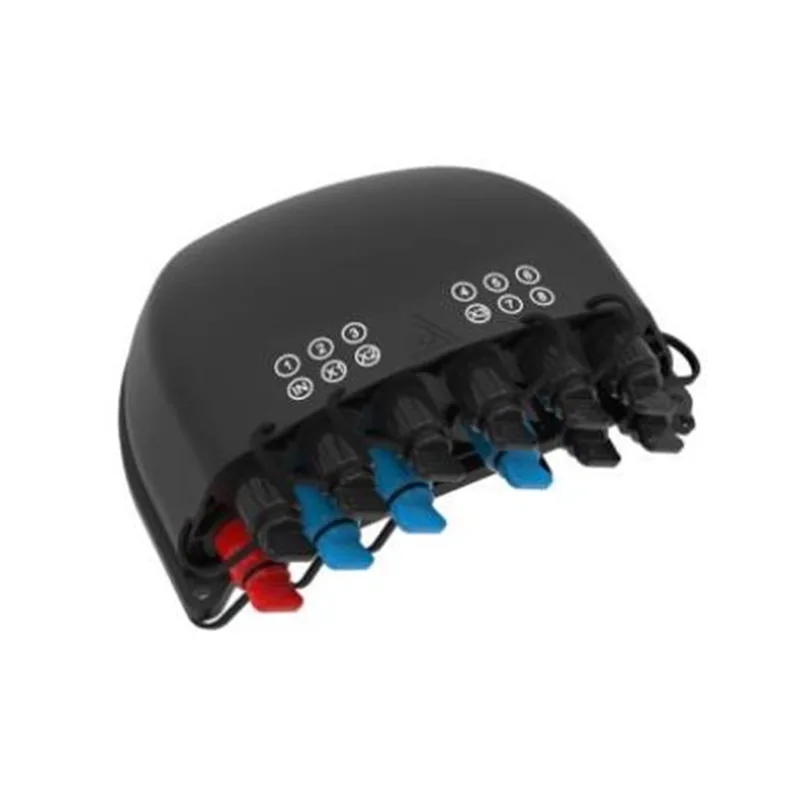

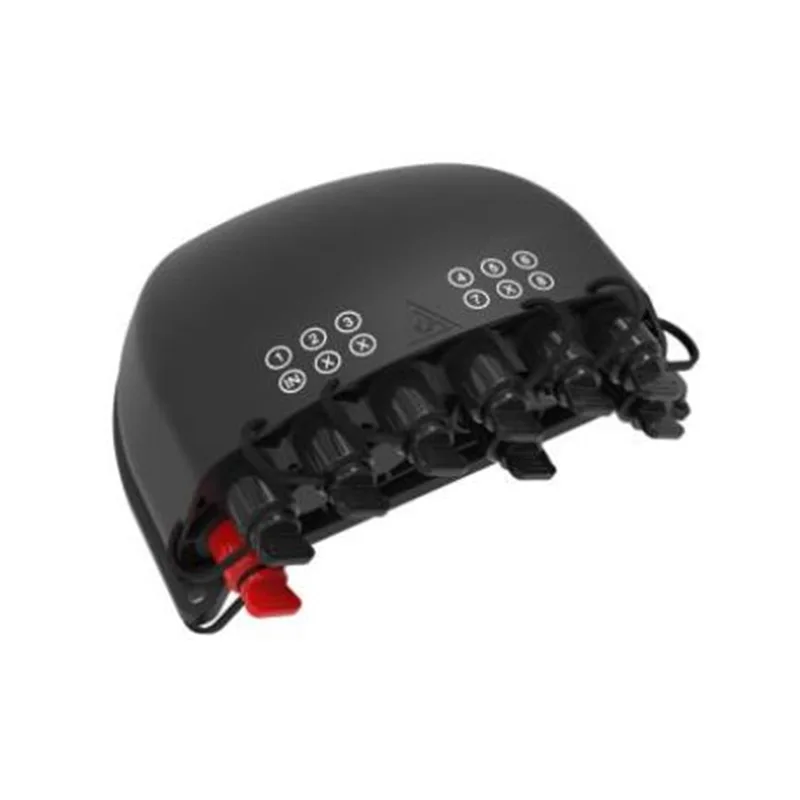

Նախնական միակողմանի օպտիկամանրաթելային մալուխի բաշխիչ տուփ GFS-12By & -1 & -2

1. Ընդհանուր1.1 Նկարագրություն Նախնական միակողմանի օպտիկական բաշխման տուփը որպես առավել առաջադեմ FTTX ցանցի բաշխման հանգույցի սարքավորումներ, ապահովում է արագ եւ հուսալի կապ, լավ պաշտպանություն եւ կառավարում FTTX- ի համար ցանց:Արտադրության տեսակըԴասավորումGFS-12By & -1 & -2Նախնական միակողման......

Ուղարկել հարցում

ապրանքի նկարագրությունը

1. Ընդհանուր

1.1 Նկարագրություն

Նախնական միակողմանի օպտիկական բաշխման տուփը որպես առավել առաջադեմ FTTX ցանցի բաշխման հանգույցի սարքավորումներ, ապահովում է արագ եւ հուսալի կապ, լավ պաշտպանություն եւ կառավարում FTTX- ի համար ցանց:

Արտադրության տեսակը	Դասավորում
GFS-12By & -1 & -2	Նախնական միակողմանի օպտիկամանրաթելային մալուխի բաշխման տուփ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-12BY&-1&-2

1.2 Ստանդարտները համապատասխան են

Առաջարկվող արտադրությունը նախագծված է, արտադրվում եւ փորձարկվում է ըստ ստանդարտների, հետեւյալ կերպ.

That-t g.652	Միանգամյա օպտիկական մանրաթելերի բնութագրերը
IEC 60794-1-1	Օպտիկական մանրաթելային մալուխներ-մաս 1-1. Ընդհանուր տեխնիկական բնութագրում
IEC 60794-1-2	Օպտիկական մանրաթելային մալուխներ-Մաս 1-2. Ընդհանուր ճշգրտում-հիմնական օպտիկական մալուխային թեստի ընթացակարգ

1.3 Ծրագրերի միջավայր

Նյութ	Արժեք
Գործողության ջերմաստիճանը	-40 ºc ~ + 65 ºC
Տեղադրման ջերմաստիճանը	-5 ºc ~ + 40 ºC
Պահպանման ջերմաստիճանը	-40ºc ~ + 65 ºc
Մթնոլորտային ճնշում	70 ~ 106KPA
Հարաբերական խոնավություն	≤93% (+ 40 ℃)

2-ը: Հատկություններ

1. Ներքեւի կեղեւը եւ վերին ծածկը եռակցվում են տաք ափսեի եռակցմամբ, ինչը անջատելի չէ:

2-ը: Նյութ, PP.

3. Խոնավության ապացույց, անջրանցիկ, փոշու դիմացկուն, հակատարիքային:

4. Պաշտպանության մակարդակը մինչեւ IP68:

5. Ինտերիերը հագեցած է 1x4 plc splitter + 1x8 plc պառակտիչ կամ 1x8 plc պառակտիչով:

6. Տեղադրման եղանակը `բեւեռային, օդային տեղադրված, պատի վրա տեղադրված:

7. ադապտերի դիրքը կարող է հարմարեցվել ըստ հաճախորդի պահանջների:

3. Տեխնիկական պայմաններ

3.1 մեխանիկական բնութագրեր

Նյութ	Տեխնիկական պայմաններ	Դիտողություն
Բնակարանների նյութ	Փոփոխված PP պլաստիկ
Մետաղական պարագաների նյութ	Բարձրորակ չժանգոտվող պողպատ
Արտաքին հարթություն (մմ)	197 * 156 * 77 մմ	A * B * C
Գույն	Սեվ
Տեղադրման անցքի դիրքը (մմ)	143 * 181	Դ * ե
Նախնական միացնող ադապտերների քանակը	12	GFS-12By (1 կարմիր, 3Blue, 8 սեւ)
	9	GFS-12by-1 (1 կարմիր, 8 սեւ)
	10	GFS-12by-2 (1 կարմիր, 1Blue, 8 սեւ)
Պառակտիչ	1x4 plc splitter + 1x8 plc splitter	Gfs-12by
	1x8 plc splitter	GFS-12by-1
	1x8 plc splitter	Gfs-8by-1
1x2 FBT Splitter + 1x8 plc splitter	GFS-12by-2
IP դասարան	IP68
Դյուրավառություն	UL94-HB	Այն կարող է հարմարեցվել ըստ կարիքների:
Չեզոք աղի լակի թեստ (ԱԱԾ)	48 ժ	Այն կարող է հարմարեցվել ըստ կարիքների:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-12BY&-1&-2

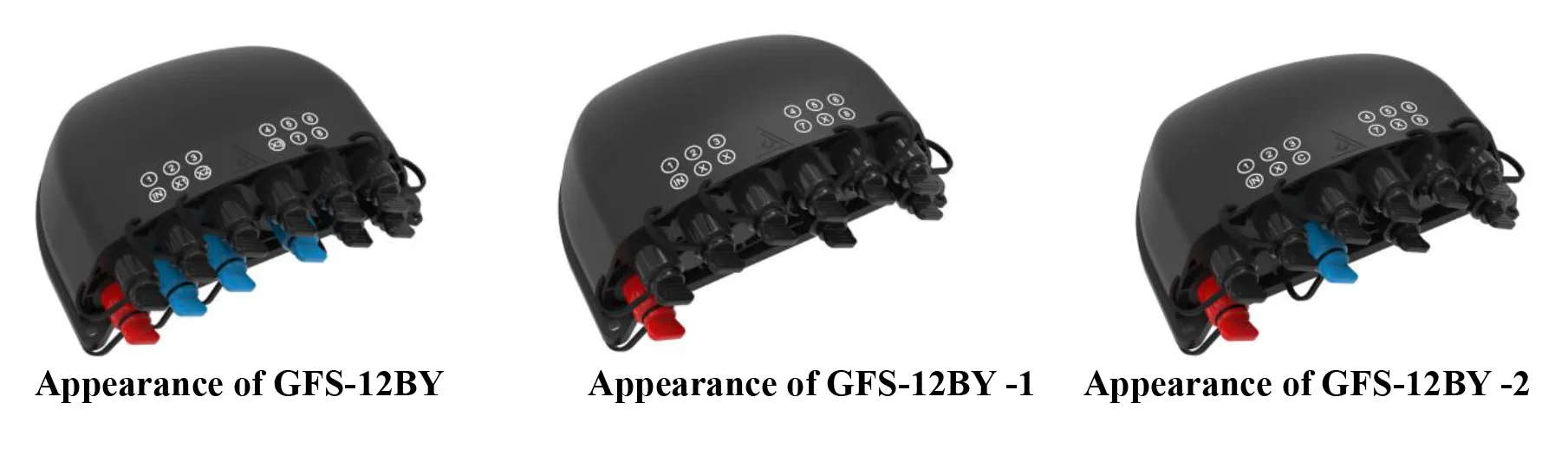

4. Ապրանքի նկարը

4.1 Ապրանքի մալուխներ.

Plc գագաթին, FBT հատակին

Pre-connectorized Fiber Optic Cable Distribution Box GFS-12BY&-1&-2

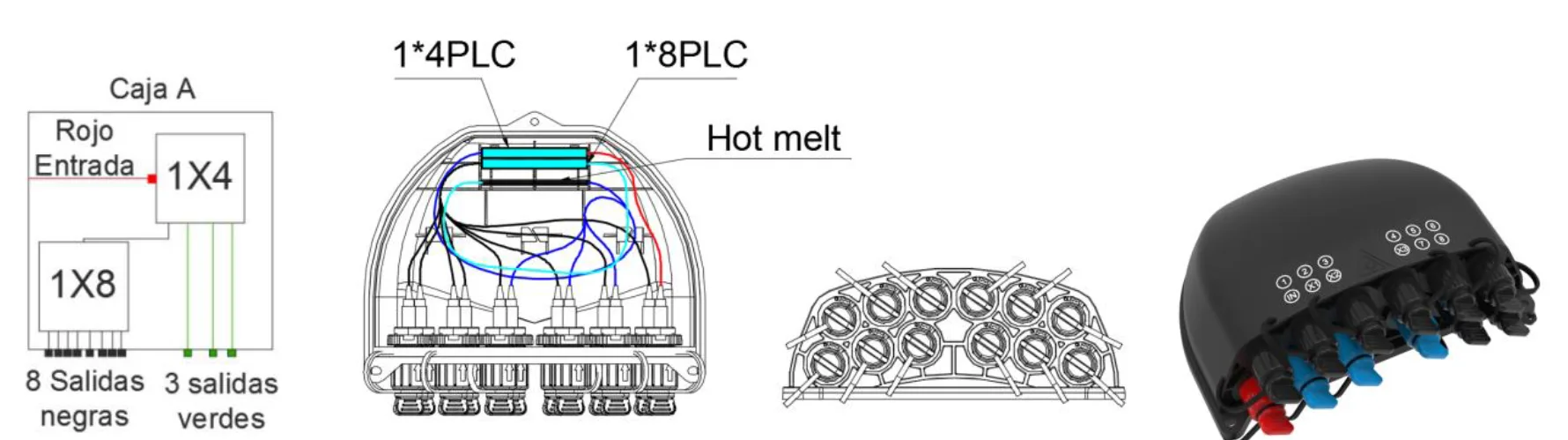

GFS-12BY (1 * 4 PLC + 1 * 8 PLC պառակտիչ կաբելային եղանակներ)

Pre-connectorized Fiber Optic Cable Distribution Box GFS-12BY&-1&-2

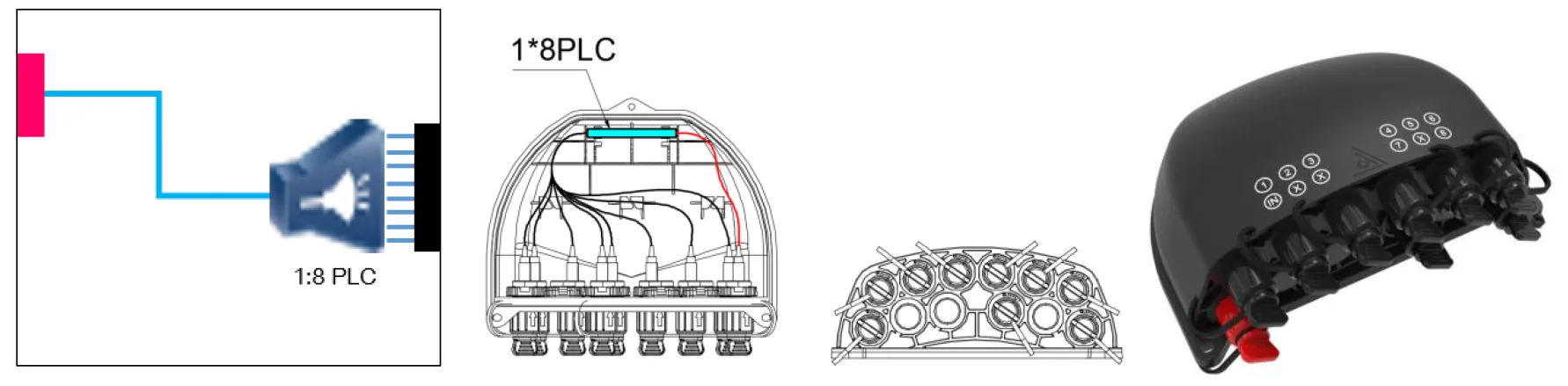

GFS-12by-1 (1 * 8 PLC պառակտիչ կաբելային եղանակներ)

Pre-connectorized Fiber Optic Cable Distribution Box GFS-12BY&-1&-2

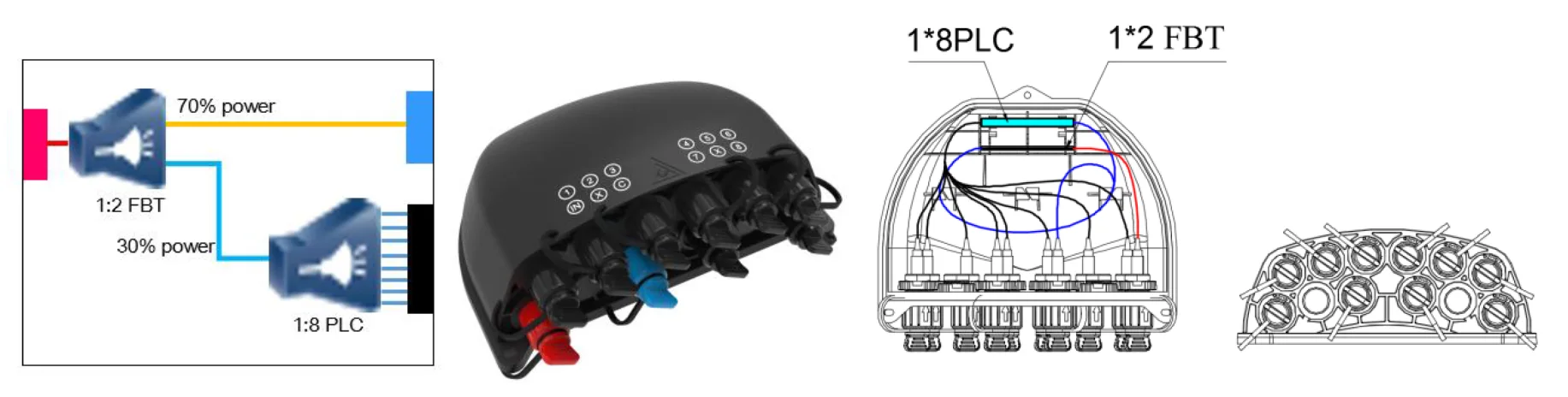

Gfs-12by-2 (1 * 2ffbt + 1 * 8 plc պառակտիչ կաբելային եղանակներ)

4.2 Կազմաձեւում

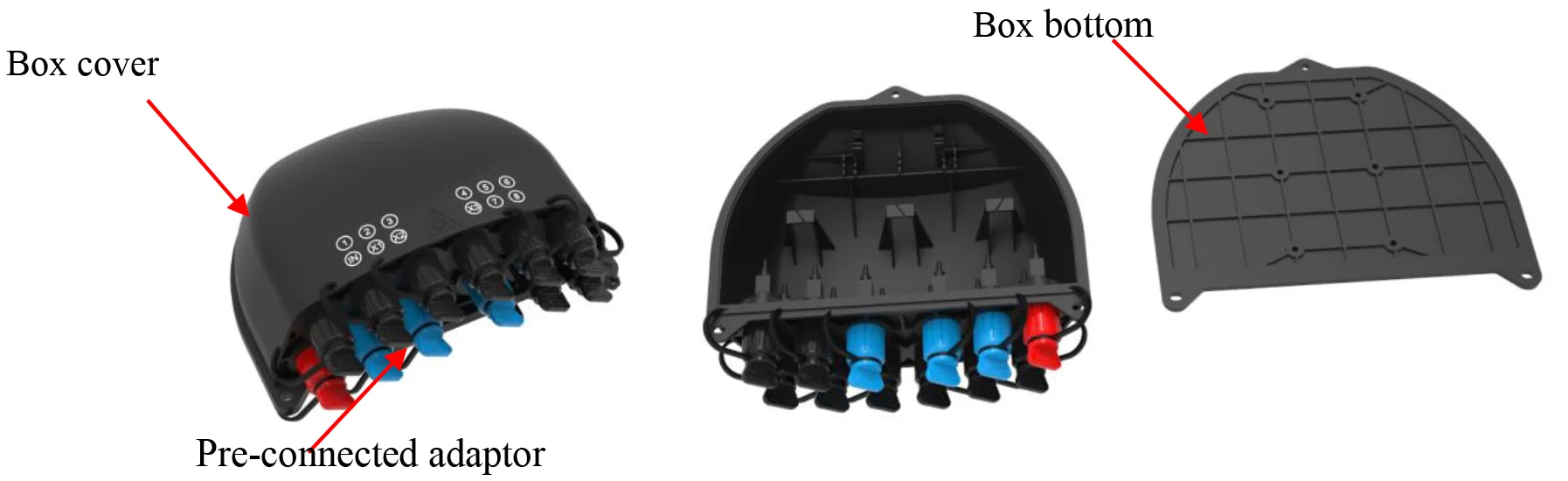

4.2.1 Հիմնական մասերը

Ոչ	Մասի անվանումը	Ստորաբաժանում	Քանակ	Դիտողություն
1	Տուփի ներքեւ	հատիկներ	1
2	Տուփի ծածկ	հատիկներ	1
3	Նախնական կապակցված ադապտեր	հատիկներ	12	Gfs-12by
4	Նախնական կապակցված ադապտեր	հատիկներ	9	GFS-12by-1
5		հատիկներ	10	GFS-12by-2
6	Splitter1x4 plc	հատիկներ	1	Տեղադրվել է միայն GFS-12BY- ում
7	Splitter1x8 plc	հատիկներ	1
8	Splitter1x2 FBT	հատիկներ	1	Տեղադրվել է միայն GFS-12by-2- ում

Pre-connectorized Fiber Optic Cable Distribution Box GFS-12BY&-1&-2

4.2.2 Աքսեսուարներ

Ոչ	Մասի անվանումը	Տեղեկատու նկար	Ստորաբաժանում	Քանակ	Դիտողություն
1	Uls'Manual	/	հատիկներ	1	Մեջ
2	Splitter թեստի զեկույց	/	հատիկներ	1	Մեջ
3	Պատի տեղադրված հավաքածու		սահման	1	Ընտրովի որպես հաճախորդի խնդրել

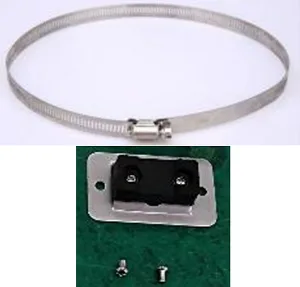

4	Բեւեռային հավաքածու		սահման	1	Ընտրովի որպես հաճախորդի խնդրել

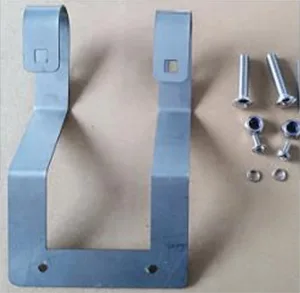

5	Օդային տեղադրված հանդերձանք		սահման	1	Ընտրովի որպես հաճախորդի խնդրել

5. Բնապահպանական բնութագրերը

Այս ապրանքը համապատասխանում է RoHS շրջակա միջավայրի պահպանության հրահանգին, եւ կապարի, կադմիումի, սնդիկի, վեցանկյունի քրոմի, պոլբրոմացված բիֆենիլի (PBB) եւ Polybrominated Diphenyl Ether (PBDE) բովանդակությունը:

6. Տեղադրում

6.1. Պատի տեղադրման տեղադրում

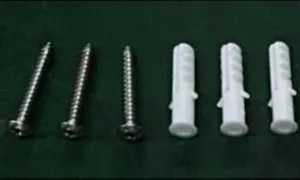

Հորատեք 3 անցք պատի մեջ `ըստ հարթության, տեղադրեք ընդարձակման վարդակից φ7.5 * 40, տեղադրեք տուփը` անցքերին համապատասխանելու եւ պտուտակներ օգտագործելու համար:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-12BY&-1&-2

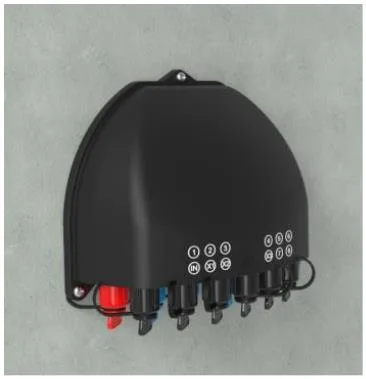

Պատի տեղադրման տեղադրում

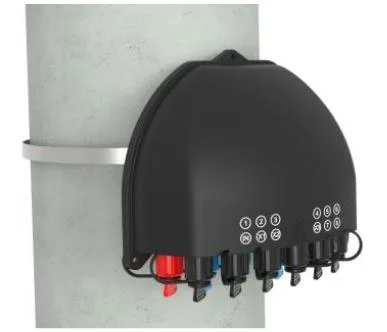

6.2. Բեւեռային տեղադրում

Անցեք հուպի մատանին հետեւի ափսեի անցքի միջով եւ շտկեք այն հեռահաղորդակցման բեւեռում

Pre-connectorized Fiber Optic Cable Distribution Box GFS-12BY&-1&-2

Բեւեռի տեղադրման տեղադրում

6.3 Պատի տեղադրման տեղադրում (կաթիլ մալուխի պահեստային սկուտեղով)

Կապել մետաղալարով կախովի շասսիի վրա տեղադրված երկուսը, իսկ հետո կապել, կանխել գործը ընկնելուց:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-12BY&-1&-2

Պատի տեղադրման տեղադրում (կաթիլ մալուխի պահեստային սկուտեղով)

7. Միակցիչ գործողություն

7.1 Նախնական կապակցված ադապտեր - A (E)

⚫ Պտտեք սլաքի միակցիչի մի մասը հակառակ ժամացույցի սլաքի մի մաս եւ դուրս հանեք փոշու գլխարկը:

⚫ arrow Մանրաթելային միակցիչի մի մասը վերեւում է, տեղադրեք մանրաթելային միակցիչ վարդակից, ապա պտտեք սլաքը Մասակետը սլաքի ուղղությամբ:

7.2 Նախնական կապակցված ադապտեր - B (XL)

⚫ Տեղադրեք SC օպտիկական մանրաթելային միակցիչը միացրեք չամրացված մասերի միջոցով, ապա միացրեք այն ադապտորի մեջ.

⚫ Տեղադրեք XL- ի նախնական միացված ադապտերային ծածկը `պլաստիկ ստեղնով ադապտերի վրա.

⚫ Տեղադրեք Snap Spring- ի վարդակից ծածկը;

⚫ Տեղադրվելու է կաբելային ճարմանդը, եւ գիծը պետք է մոտ լինի վարդակից.

⚫ պտուտակել կաշվե մալուխային սեղմիչ նստատեղի գլխարկը Sheath սլաքի վրա

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

7.3 Նախնական կապակցված ադապտեր - գ

⚫ Ուղղեք լոգարիթմական օղակը օպտիկական մանրաթելային նախադրյալի վրա `սլաքի ուղղությամբ` փոշու գլխարկը հանելու համար. Սեղմեք կոճակը `փոշու գլխարկը հանելու համար ադապտերի վրա` սլաքի ուղղությամբ:

⚫ Հավասարեցրեք նախնական խցիկի մարմինը ադապտերով խցիկով, մինչեւ այն ամրացված լինի: Միացրեք երկու փոշու ծածկոցները նույն ձեւով:

⚫ Տեղադրված հավաքովի խրոցը մղում է լոգարիթմական օղակը, որպեսզի բաց թողնեք կոճակը, ապա այն առանձնացնելու համար հիմնական մարմինը հետ է բերում:

7.4 Նախնական կապակցված ադապտեր - D

⚫ Միացրեք նախնական միացված վարդակից Anti Clock- ի ուղղությամբ եւ բացեք նախապես միացված վարդակից եւ փոշու ծածկը սլաքի ուղղությամբ:

⚫ Միացրեք նախնական միացված plug d- ը եւ նախնական միացված ադապտեր D- ը սլաքի ուղղությամբ եւ պտտեք վարդակից ուղղված ուղղությամբ `այն շտկելու համար:

7.5 Նախնական կապակցված ադապտեր - E (ա)

⚫ Միացրեք նախնական միացված վարդակից հակաակետը եւ բացեք նախապես միացված վարդակից եւ փոշու ծածկը սլաքի ուղղությամբ

⚫ Միացրեք նախնական միացված Plug E- ն եւ նախնական միացված ադապտեր E- ն սլաքի ուղղությամբ եւ պտտեք խրոցը ուղղված սլաքի ուղղությամբ `այն շտկելու համար:

7.6 Նախնական կապակցված ադապտեր -F

⚫ Տեղադրեք XL- ի նախնական միացված ադապտերային ծածկը `պլաստիկ ստեղնով ադապտերի վրա.

⚫ Տեղադրեք Snap Spring- ի վարդակից ծածկը;

⚫ Տեղադրվելու է կաբելային ճարմանդը, եւ գիծը պետք է մոտ լինի վարդակից.

⚫ պտուտակել կաշվե մալուխի ճարմանդային նստատեղի գլխարկը `ժամացույցի սլաքի վրա:

8. Փաթեթ

Նյութ	Նյութական	Չափ (մմ)	Քանակ	Համախառն քաշը (կգ)
Անկախ արտադրանքի փաթեթավորում	Ստվարաթուղթ	210 * 170 * 85	1	0.8
Արտաքին փաթեթավորման ստվարաթուղթ	Ստվարաթուղթ	440 * 360 * 465	20	17
Նշում. Առանց կաթիլ մալուխի պահեստավորման սկուտեղ
