Նախնական միակողմանի օպտիկամանրաթելային մալուխի բաշխիչ տուփ GFS-016-024C

1. Ընդհանուր

1.1 Նկարագրություն

Նախնական միակողմանի օպտիկական բաշխման տուփը որպես առավել առաջադեմ FTTX ցանցի բաշխման հանգույցի սարքավորումներ, ապահովում է արագ եւ հուսալի կապ, լավ պաշտպանություն եւ կառավարում FTTX- ի համար ցանց:

GFS-016-024C

1.2 Ստանդարտները համապատասխան են

Առաջարկվող արտադրությունը նախագծված է, արտադրվում եւ փորձարկվում է ըստ ստանդարտների, հետեւյալ կերպ.

1.3 Ծրագրերի միջավայր

2-ը: Հատկություններ

1. Ներքեւի կեղեւը եւ վերին ծածկը եռակցվում են տաք ափսեի եռակցմամբ, ինչը անջատելի չէ:

2-ը: Նյութը, PP + GF:

3. Խոնավության ապացույց, անջրանցիկ, փոշու դիմացկուն, հակատարիքային:

4. Պաշտպանության մակարդակը մինչեւ IP68:

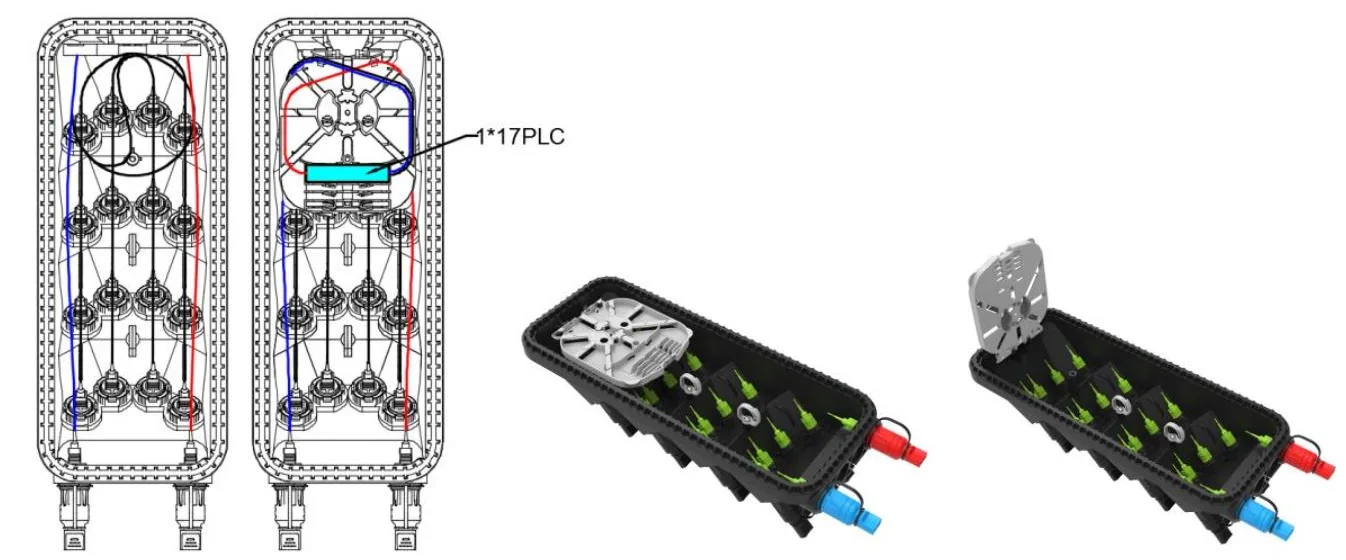

5. Ինտերիերը հագեցած է 1x2 FBT Splitter + 1x16 plc պառակտիչ կամ 1x17 plc պառակտիչով:

6. Տեղադրման եղանակը `բեւեռային, օդային տեղադրված, պատի վրա տեղադրված:

3. Տեխնիկական պայմաններ

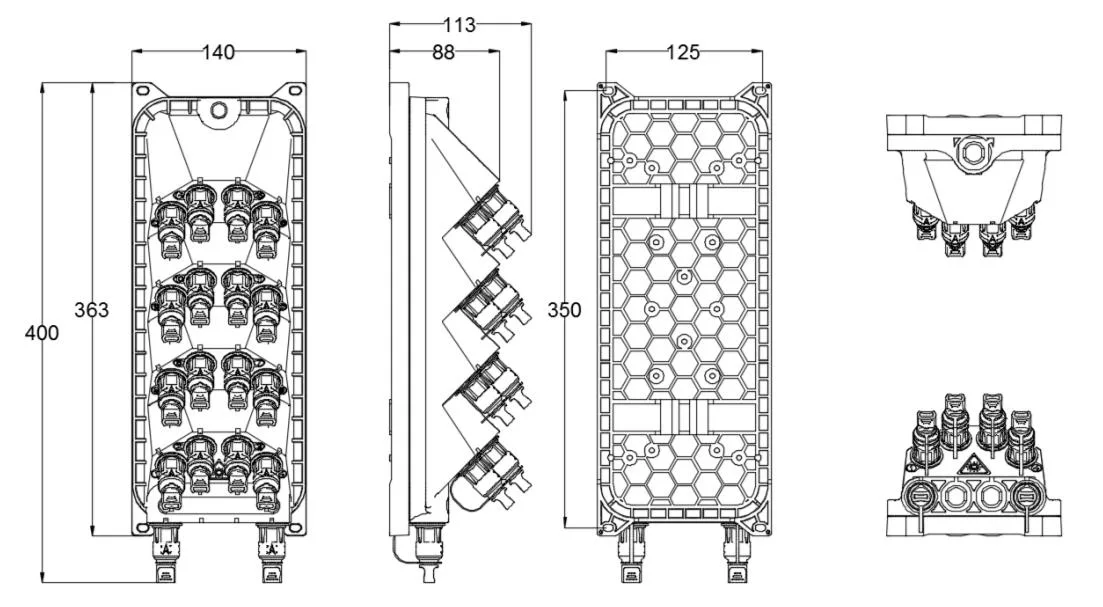

3.1 մեխանիկական բնութագրեր

4. Ապրանքի նկարը

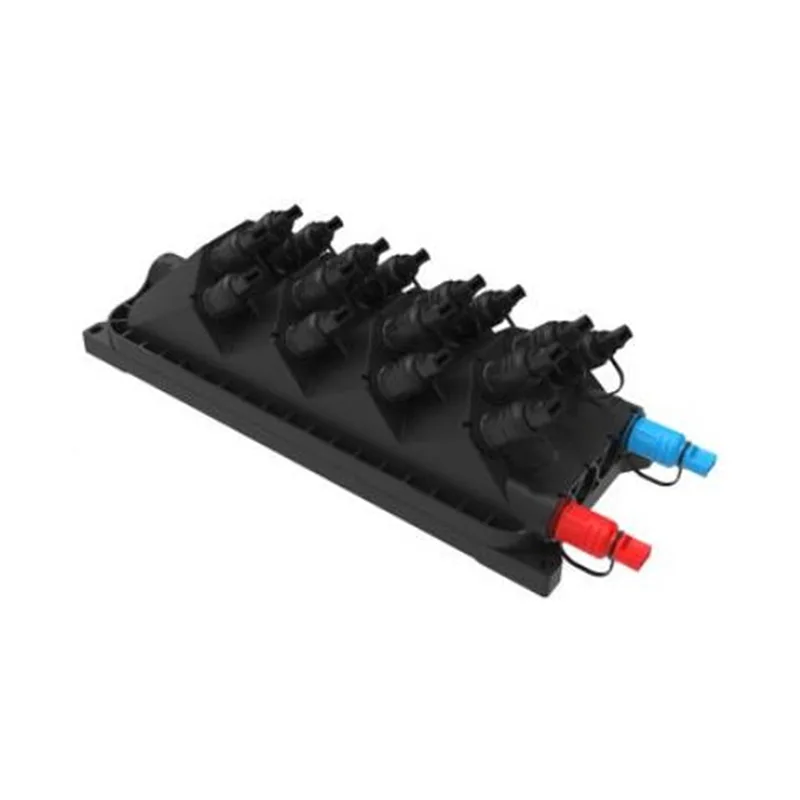

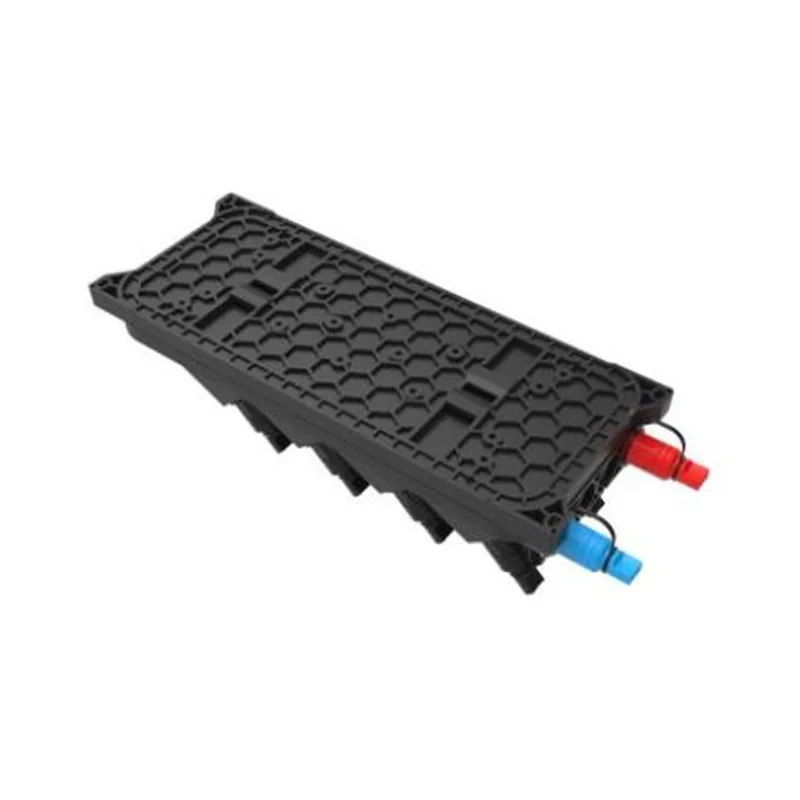

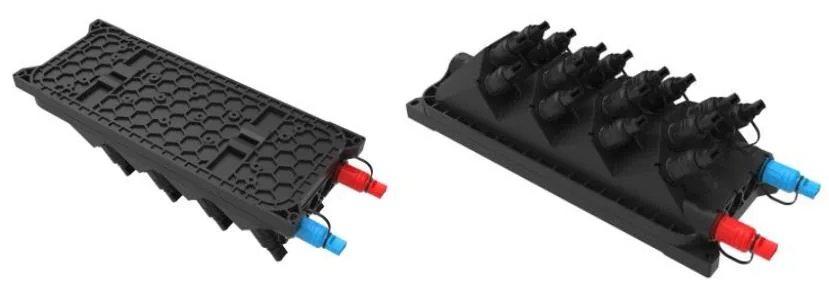

GFS-016-024C Ապրանքի նկարը

5. Բնապահպանական բնութագրերը

Այս ապրանքը համապատասխանում է RoHS շրջակա միջավայրի պահպանության հրահանգին, եւ կապարի, կադմիումի, սնդիկի, վեցանկյունի քրոմի, պոլբրոմացված բիֆենիլի (PBB) եւ Polybrominated Diphenyl Ether (PBDE) բովանդակությունը:

6. Տեղադրում

6.1. Պատի տեղադրման տեղադրում

Աղյուսակ 1-ի չափի հիման վրա 4 անցք ունի պատի մեջ, տեղադրեք տուփը 80 * 40-ը, տեղադրեք տուփը `պահոցներին համապատասխանելու համար եւ ամրացրեք պտուտակ:

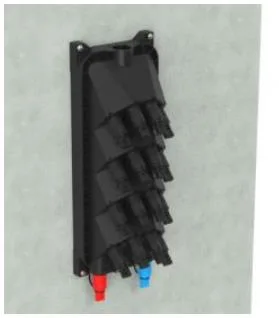

Պատի տեղադրման տեղադրում

6.2. Բեւեռային տեղադրում

Fix 1 հավաքածուի 1 հավաքածու հեռահաղորդակցման բեւեռին

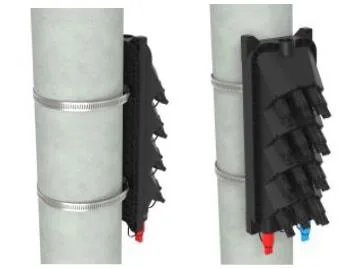

Բեւեռի տեղադրման տեղադրում

6.3 Վերգետնյա կառուցվածքը

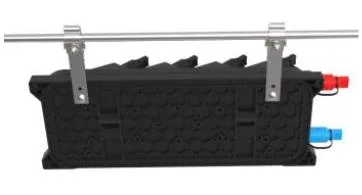

Կապել մետաղալարով կախովի շասսիի վրա տեղադրված երկուսը, իսկ հետո կապել, կանխել գործը ընկնելուց:

Գլխի կառուցվածքը

7. Միակցիչ գործողություն

7.1 Նախնական կապակցված ադապտեր - A (E)

⚫ Պտտեք սլաքի միակցիչի մի մասը հակառակ ժամացույցի սլաքի մի մաս եւ դուրս հանեք փոշու գլխարկը:

⚫ arrow Մանրաթելային միակցիչի մի մասը վերեւում է, տեղադրեք մանրաթելային միակցիչ վարդակից, ապա պտտեք սլաքը Մասակետը սլաքի ուղղությամբ:

7.2 Նախնական կապակցված ադապտեր - B (XL)

⚫ Տեղադրեք SC օպտիկական մանրաթելային միակցիչը միացրեք չամրացված մասերի միջոցով, ապա միացրեք այն ադապտորի մեջ.

⚫ Տեղադրեք XL- ի նախնական միացված ադապտերային ծածկը `պլաստիկ ստեղնով ադապտերի վրա.

⚫ Տեղադրեք Snap Spring- ի վարդակից ծածկը;

⚫ Տեղադրվելու է կաբելային ճարմանդը, եւ գիծը պետք է մոտ լինի վարդակից.

⚫ պտուտակել կաշվե մալուխային սեղմիչ նստատեղի գլխարկը Sheath սլաքի վրա

7.3 Նախնական կապակցված ադապտեր - գ

⚫ Ուղղեք լոգարիթմական օղակը օպտիկական մանրաթելային նախադրյալի վրա `սլաքի ուղղությամբ` փոշու գլխարկը հանելու համար. Սեղմեք կոճակը `փոշու գլխարկը հանելու համար ադապտերի վրա` սլաքի ուղղությամբ:

⚫ Հավասարեցրեք նախնական խցիկի մարմինը ադապտերով խցիկով, մինչեւ այն ամրացված լինի: Միացրեք երկու փոշու ծածկոցները նույն ձեւով:

⚫ Տեղադրված հավաքովի խրոցը մղում է լոգարիթմական օղակը, որպեսզի բաց թողնեք կոճակը, ապա այն առանձնացնելու համար հիմնական մարմինը հետ է բերում:

7.4 Նախնական կապակցված ադապտեր - D

⚫ Միացրեք նախնական միացված վարդակից Anti Clock- ի ուղղությամբ եւ բացեք նախապես միացված վարդակից եւ փոշու ծածկը սլաքի ուղղությամբ:

⚫ Միացրեք նախնական միացված plug d- ը եւ նախնական միացված ադապտեր D- ը սլաքի ուղղությամբ եւ պտտեք վարդակից ուղղված ուղղությամբ `այն շտկելու համար:

7.5 Նախնական կապակցված ադապտեր - E (ա)

⚫ Միացրեք նախնական միացված վարդակից հակաակետը եւ բացեք նախապես միացված վարդակից եւ փոշու ծածկը սլաքի ուղղությամբ

⚫ Միացրեք նախնական միացված Plug E- ն եւ նախնական միացված ադապտեր E- ն սլաքի ուղղությամբ եւ պտտեք խրոցը ուղղված սլաքի ուղղությամբ `այն շտկելու համար:

7.6 Նախնական կապակցված ադապտեր -F

⚫ Տեղադրեք SC օպտիկական մանրաթելային միակցիչը միացրեք չամրացված մասերի միջոցով, ապա միացրեք այն ադապտորի մեջ.

⚫ Տեղադրեք XL- ի նախնական միացված ադապտերային ծածկը `պլաստիկ ստեղնով ադապտերի վրա.

⚫ Տեղադրեք Snap Spring- ի վարդակից ծածկը;

⚫ Տեղադրվելու է կաբելային ճարմանդը, եւ գիծը պետք է մոտ լինի վարդակից.

⚫ պտուտակել կաշվե մալուխի ճարմանդային նստատեղի գլխարկը `ժամացույցի սլաքի վրա:

7.7 Նախնական կապակցված ադապտեր - G

7.8 Նախնական կապակցված ադապտեր - H-1

7.9 Նախնական կապակցված ադապտեր - J-1
