Նախնական միակողմանի օպտիկամանրաթելային մալուխի բաշխիչ տուփ GFS-016-009C

1. Ընդհանուր1.1 Նկարագրություն Նախնական միակողմանի օպտիկական բաշխման տուփը որպես առավել առաջադեմ FTTX ցանցի բաշխման հանգույցի սարքավորումներ, ապահովում է արագ եւ հուսալի կապ, լավ պաշտպանություն եւ կառավարում FTTX- ի համար ցանց:Արտադրության տեսակըԴասավորումGFS-016-009CՆախնական միակողմանի օպտիկամանրաթ......

Ուղարկել հարցում

ապրանքի նկարագրությունը

1. Ընդհանուր

1.1 Նկարագրություն

Նախնական միակողմանի օպտիկական բաշխման տուփը որպես առավել առաջադեմ FTTX ցանցի բաշխման հանգույցի սարքավորումներ, ապահովում է արագ եւ հուսալի կապ, լավ պաշտպանություն եւ կառավարում FTTX- ի համար ցանց:

Արտադրության տեսակը	Դասավորում
GFS-016-009C	Նախնական միակողմանի օպտիկամանրաթելային մալուխի բաշխման տուփ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

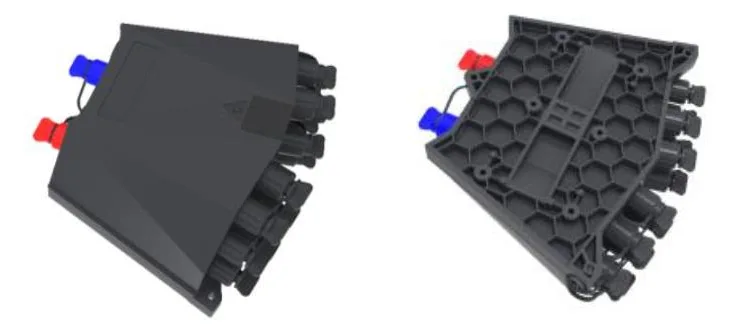

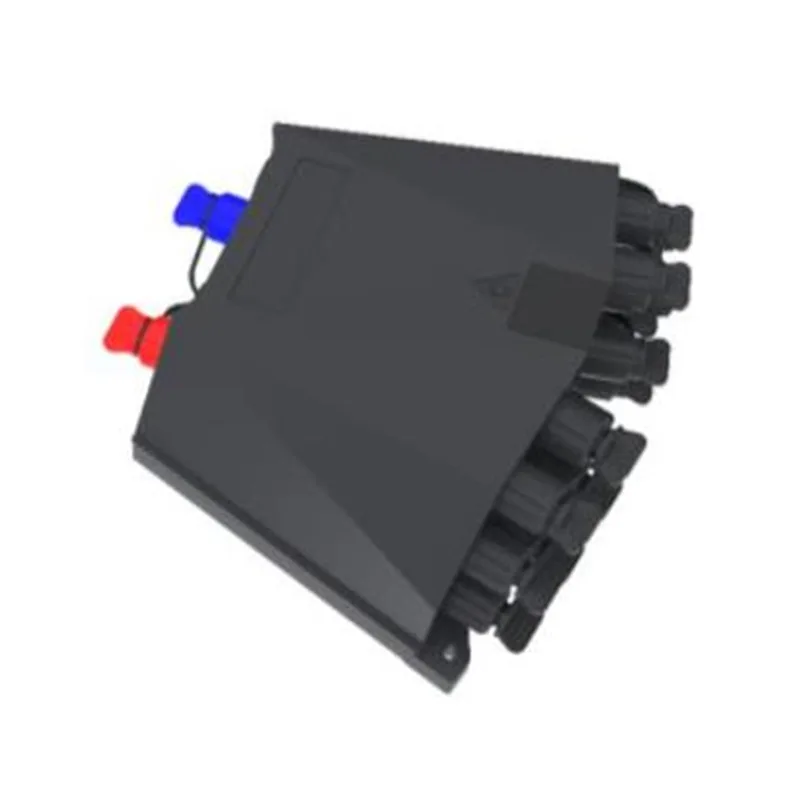

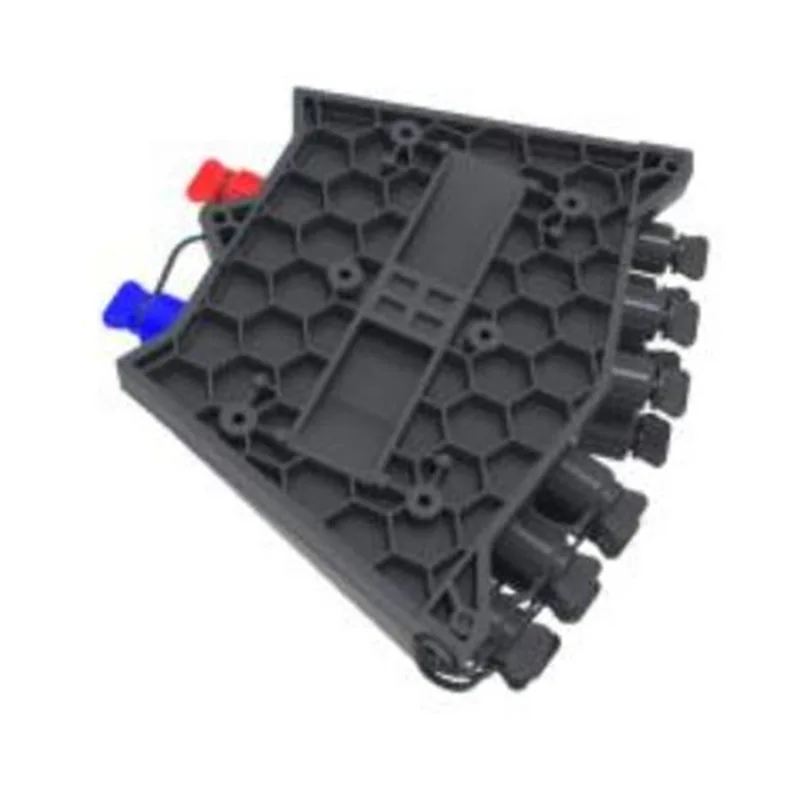

GFS-016-009C- ի տեսքը

1.2 Ստանդարտները համապատասխան են

Առաջարկվող արտադրությունը նախագծված է, արտադրվում եւ փորձարկվում է ըստ ստանդարտների, հետեւյալ կերպ.

That-t g.652	Միանգամյա օպտիկական մանրաթելերի բնութագրերը
IEC 60794-1-1	Օպտիկական մանրաթելային մալուխներ-մաս 1-1. Ընդհանուր տեխնիկական բնութագրում
IEC 60794-1-2	Օպտիկական մանրաթելային մալուխներ-Մաս 1-2. Ընդհանուր ճշգրտում-հիմնական օպտիկական մալուխային թեստի ընթացակարգ

1.3 Ծրագրերի միջավայր

Նյութ	Արժեք
Գործողության ջերմաստիճանը	-40 ºc ~ + 65 ºC
Տեղադրման ջերմաստիճանը	-5 ºc ~ + 40 ºC
Պահպանման ջերմաստիճանը	-40ºc ~ + 65 ºc
Մթնոլորտային ճնշում	70 ~ 106KPA
Հարաբերական խոնավություն	≤93% (+ 40 ℃)

2-ը: Հատկություններ

1. Ներքեւի կեղեւը եւ վերին ծածկը եռակցվում են տաք ափսեի եռակցմամբ, ինչը անջատելի չէ:

2-ը: Նյութը, PP + GF:

3. Խոնավության ապացույց, անջրանցիկ, փոշու դիմացկուն, հակատարիքային:

4. Պաշտպանության մակարդակը մինչեւ IP68:

5. Ինտերիերը հագեցած է 1x2 FBT Splitter + 1x16 plc պառակտիչ կամ 1x16 plc պառակտիչով:

6. Տեղադրման եղանակը `բեւեռային, օդային տեղադրված, պատի վրա տեղադրված:

3. Տեխնիկական պայմաններ

3.1 մեխանիկական բնութագրեր

Նյութ	Տեխնիկական պայմաններ	Դիտողություն
Բնակարանների նյութ	Pp + gf
Մետաղական պարագաների նյութ	Բարձրորակ չժանգոտվող պողպատ
Արտաքին հարթություն (մմ)	205 * 199 * 93 մմ
Գույն	Սեվ
Տեղադրման անցքի դիրքը (մմ)	194 * 133
Նախնական միացնող ադապտերների քանակը	18
Պառակտիչ	1x2 FBT Splitter + 1x16 plc splitter
IP դասարան	IP68
Դյուրավառություն	UL94-HB	Թերություն
Չեզոք աղի լակի թեստ (ԱԱԾ)	48 ժ	Թերություն

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

4: Կազմաձեւում

4.1 Հիմնական օպտիկական պարամետրեր

Պառակտիչ	(DB)		RL (DB)	(DB)	Փորձարկման մեթոդ
Պառակտիչ	Պառակտիչ			Բաշխման տուփ	Փորձարկման մեթոդ
1 * 2 FBT (90/10) + 1 * 16 plc splitter, SCAPC միակցիչով	1 * 2 FBT (90%)	≤111	≥55	≤1.2	Ի անջ: IEC61300-3-4 Մեթոդ բ RL: IEC61300-3-6 Մեթոդ 1
1 * 2 FBT (90/10) + 1 * 16 plc splitter, SCAPC միակցիչով	1 * 2 FBT (10%) + 1 * 16 plc	≤24.8	≥55	≤25
1 * 2 FBT (80/20) + 1 * 16 plc splitter, SCAPC միակցիչով	1 * 2 FBT (80%)	≤1: Երեք	≥55	≤1.6
1 * 2 FBT (80/20) + 1 * 16 plc splitter, SCAPC միակցիչով	1 * 2 FBT (20%) + 1 * 16 plc	≤21.6	≥55	≤21.8
1 * 2 FBT (70/30) + 1 * 16 plc splitter, SCAPC միակցիչով	1 * 2 FBT (70%)	≤2.1	≥55	≤2.3
1 * 2 FBT (70/30) + 1 * 16 plc splitter, SCAPC միակցիչով	1 * 2 FBT (30%) + 1 * 16 plc	≤19.6	≥55	≤19.8
1 * 2 FBT (60/40) + 1 * 16 plc splitter, SCAPC միակցիչով	1 * 2 FBT (60%)	≤2.8	≥55	≤3.0
1 * 2 FBT (60/40) + 1 * 16 plc splitter, SCAPC միակցիչով	1 * 2 FBT (40%) + 1 * 16 plc	≤18.3	≥55	≤18.5
1 * 2 FBT (50/50) + 1 * 16 plc splitter, SCAPC միակցիչով	1 * 2 FBT (50%)	≤3.7	≥55	≤3.9
1 * 2 FBT (50/50) + 1 * 16 plc splitter, SCAPC միակցիչով	1 * 2 FBT (50%) + 1 * 16 plc	≤17.2	≥55	≤17.4
1 * 16 plc splitter, SCAPC միակցիչով	1 * 16 plc	≤13.5	≥55db	≤13.7

Վերը նշված աղյուսակում ցուցադրված օպտիկական պարամետրերը լռելյայն արժեքներ են եւ կարող են հարմարեցվել ըստ պահանջների:

5. Ապրանքի նկարը

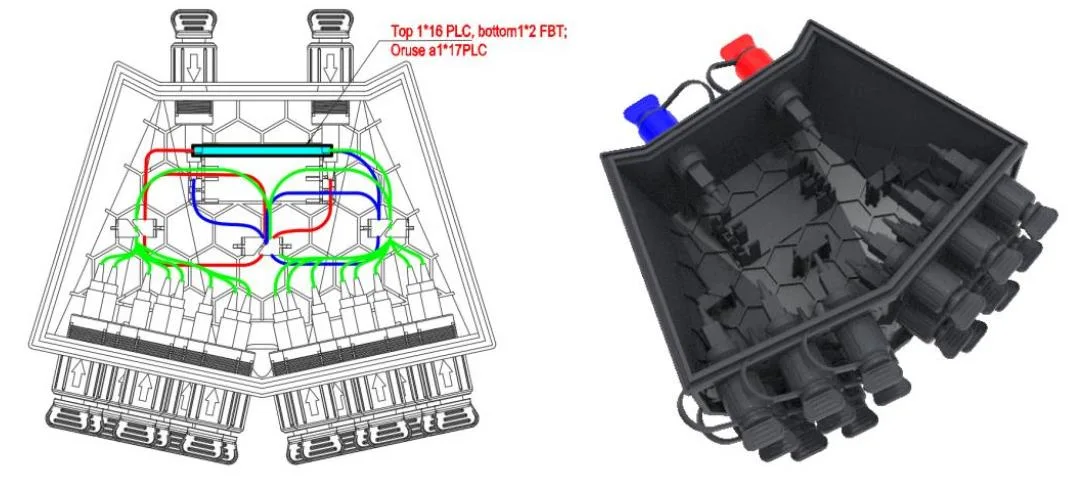

5.1 Ապրանքի կաբելային եղանակներ.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

1 * 2 FBT + 1 * 16 plc պառակտիչ կաբելային եղանակներ

5.2 Աքսեսուարներ

Ոչ	Մասի անվանումը	Տեղեկատու նկար	Ստորաբաժանում	Քանակ	Դիտողություն
1	Uls'Manual	/	հատիկներ	1	Մեջ
2	Splitter թեստի զեկույց	/	հատիկներ	1	Մեջ

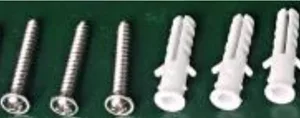

3	Պատի տեղադրված հավաքածու		սահման	1	Ընտրովի որպես հաճախորդի պահանջ

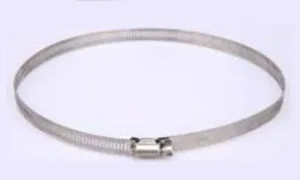

4	Բեւեռային հավաքածու		սահման	1	Ընտրովի որպես հաճախորդի պահանջ

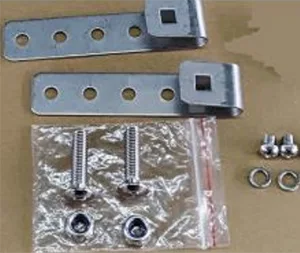

5	Օդային տեղադրված հանդերձանք		սահման	1	Ընտրովի որպես հաճախորդի պահանջ

6. Բնապահպանական բնութագրերը

Այս ապրանքը համապատասխանում է RoHS- ի շրջակա միջավայրի պահպանության հրահանգին, եւ կապարի, կադմիումի, սնդիկի, վեցանկյուն քրոմի, պոլբրոմացված բիֆենիլային (PBB) եւ պոլբրոմացված դիֆենիլային եթեր (PBDE) չի գերազանցում սահմանը:

7. Տեղադրում

7.1. Պատի տեղադրման տեղադրում

Հորատեք 3 անցք պատի մեջ `ըստ հարթության, տեղադրեք ընդարձակման վարդակից φ7.5 * 40, տեղադրեք տուփը` անցքերին համապատասխանելու եւ պտուտակներ օգտագործելու համար:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

Պատի տեղադրման տեղադրում

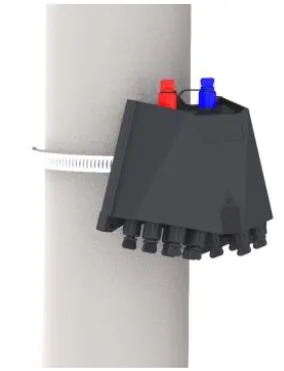

7.2. Բեւեռային տեղադրում

Անցեք հուպի մատանին հետեւի ափսեի անցքի միջով եւ շտկեք այն հեռահաղորդակցման բեւեռում

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

Բեւեռի տեղադրման տեղադրում

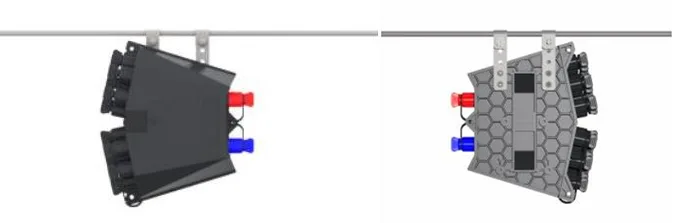

7.3 Վերգետնյա կառուցվածքը

Կապեք տեղադրվածը մետաղալարով կախված գլխավերեւի շասսի վրա, իսկ հետո `փաթեթավորեք, կանխեք դեպքը ընկնելուց:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

Գլխի կառուցվածքը

8. Միակցիչ գործողություն

8.1 Նախնական կապակցված ադապտեր - A (E)

⚫ Պտտեք սլաքի միակցիչի մի մասը հակառակ ժամացույցի սլաքի մի մաս եւ դուրս հանեք փոշու գլխարկը:

Pre-connected adapter - A（ E）

⚫ arrow Մանրաթելային միակցիչի մի մասը վերեւում է, տեղադրեք մանրաթելային միակցիչ վարդակից, ապա պտտեք սլաքը Մասակետը սլաքի ուղղությամբ:

Pre-connected adapter - A（ E）

8.2 Նախնական կապակցված ադապտեր - B (XL)

⚫ Տեղադրեք SC օպտիկական մանրաթելային միակցիչը միացրեք չամրացված մասերի միջոցով, ապա միացրեք այն ադապտորի մեջ.

⚫ Տեղադրեք XL- ի նախնական միացված ադապտերային ծածկը `պլաստիկ ստեղնով ադապտերի վրա.

⚫ Տեղադրեք Snap Spring- ի վարդակից ծածկը;

⚫ Տեղադրվելու է կաբելային ճարմանդը, եւ գիծը պետք է մոտ լինի վարդակից.

⚫ պտուտակել կաշվե մալուխային սեղմիչ նստատեղի գլխարկը Sheath սլաքի վրա

Pre-connected adapter - B（XL）

8.3 Նախնական կապակցված ադապտեր - գ

⚫ Ուղղեք լոգարիթմական օղակը օպտիկական մանրաթելային նախադրյալի վրա `սլաքի ուղղությամբ` փոշու գլխարկը հանելու համար. Սեղմեք կոճակը `փոշու գլխարկը հանելու համար ադապտերի վրա` սլաքի ուղղությամբ:

Pre-connected adapter - C

⚫ Հավասարեցրեք նախնական խցիկի մարմինը ադապտերով խցիկով, մինչեւ այն ամրացված լինի: Միացրեք երկու փոշու ծածկոցները նույն ձեւով:

Pre-connected adapter - C

⚫ Տեղադրված հավաքովի խրոցը մղում է լոգարիթմական օղակը, որպեսզի բաց թողնեք կոճակը, ապա այն առանձնացնելու համար հիմնական մարմինը հետ է բերում:

Pre-connected adapter - C

8.4 Նախնական կապակցված ադապտեր - D

⚫ Միացրեք նախնական միացված վարդակից Anti Clock- ի ուղղությամբ եւ բացեք նախապես միացված վարդակից եւ փոշու ծածկը սլաքի ուղղությամբ:

Pre-connected adapter - D

⚫ Միացրեք նախնական միացված plug d- ը եւ նախնական միացված ադապտեր D- ը սլաքի ուղղությամբ եւ պտտեք վարդակից ուղղված ուղղությամբ `այն շտկելու համար:

Pre-connected adapter - D

8.5 Նախնական կապակցված ադապտեր - E (ա)

⚫ Միացրեք նախնական միացված վարդակից հակաակետը եւ բացեք նախապես միացված վարդակից եւ փոշու ծածկը սլաքի ուղղությամբ

Pre-connected adapter - E ( A )

⚫ Միացրեք նախնական միացված Plug E- ն եւ նախնական միացված ադապտեր E- ն սլաքի ուղղությամբ եւ պտտեք խրոցը ուղղված սլաքի ուղղությամբ `այն շտկելու համար:

Pre-connected adapter - E ( A )

8.6 Նախնական կապակցված ադապտեր -F

⚫ Տեղադրեք XL- ի նախնական միացված ադապտերային ծածկը `պլաստիկ ստեղնով ադապտերի վրա.

⚫ Տեղադրեք Snap Spring- ի վարդակից ծածկը;

⚫ Տեղադրվելու է կաբելային ճարմանդը, եւ գիծը պետք է մոտ լինի վարդակից.

⚫ պտուտակել կաշվե մալուխի ճարմանդային նստատեղի գլխարկը `ժամացույցի սլաքի վրա:

Pre-connected adapter -F<

8.7 Նախնական կապակցված ադապտեր - G

Pre-connected adapter - G

9-ը: Փաթեթ

Նյութ	Նյութական	Չափ (մմ)	Քանակ	Համախառն քաշը (կգ)
Անկախ արտադրանքի փաթեթավորում	Ստվարաթուղթ	225x210x115	1	0.8
Արտաքին փաթեթավորման ստվարաթուղթ	Ստվարաթուղթ	470x440x615	20	17
Նշում. Առանց կաթիլ մալուխի պահեստավորման սկուտեղ
