Նախնական միակողմանի օպտիկամանրաթելային մալուխի բաշխիչ տուփ GFS-016-007C

1. Ընդհանուր1.1 Նկարագրություն Նախնական միակողմանի օպտիկական բաշխման տուփը որպես առավել առաջադեմ FTTX ցանցի բաշխման հանգույցի սարքավորումներ, ապահովում է արագ եւ հուսալի կապ, լավ պաշտպանություն եւ կառավարում FTTX- ի համար ցանց:Արտադրության տեսակըԴասավորումGFS-016-007CՆախնական միակողմանի օպտիկամանրաթ......

Ուղարկել հարցում

ապրանքի նկարագրությունը

1. Ընդհանուր

1.1 Նկարագրություն

Նախնական միակողմանի օպտիկական բաշխման տուփը որպես առավել առաջադեմ FTTX ցանցի բաշխման հանգույցի սարքավորումներ, ապահովում է արագ եւ հուսալի կապ, լավ պաշտպանություն եւ կառավարում FTTX- ի համար ցանց:

Արտադրության տեսակը	Դասավորում
GFS-016-007C	Նախնական միակողմանի օպտիկամանրաթելային մալուխի բաշխման տուփ

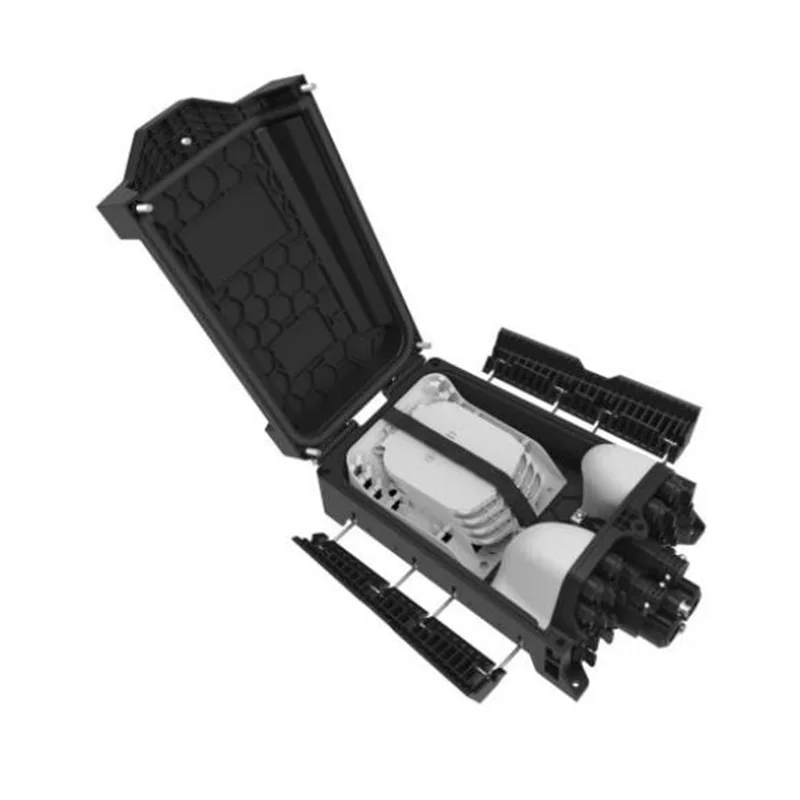

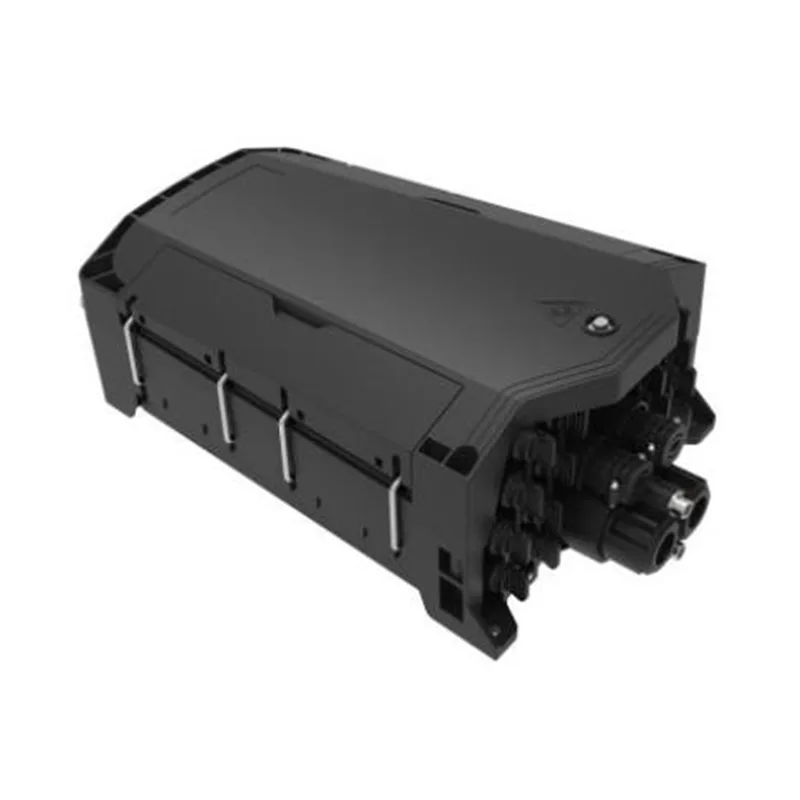

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-007C

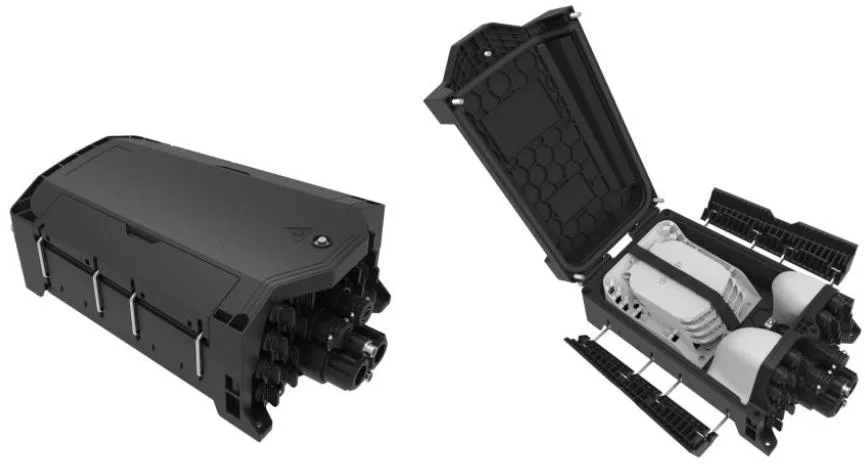

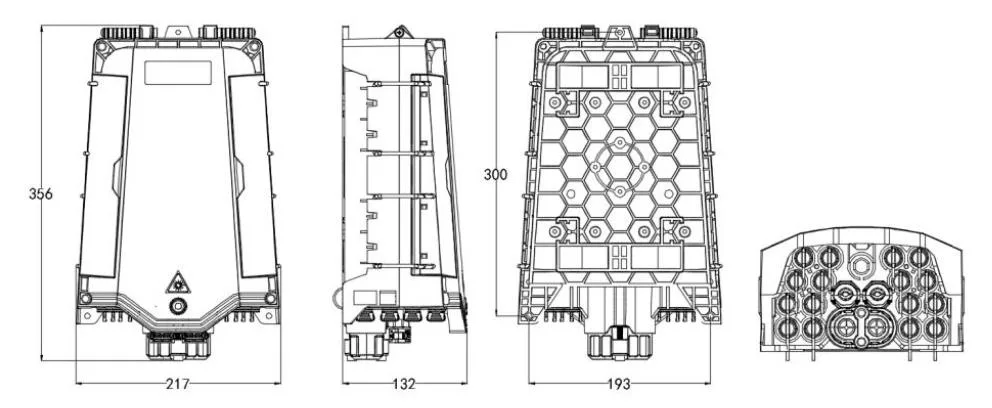

GFS-016-007C- ի տեսքը

1.2 Ստանդարտները համապատասխան են

Առաջարկվող արտադրությունը նախագծված է, արտադրվում եւ փորձարկվում է ըստ ստանդարտների, հետեւյալ կերպ.

That-t g.652	Միանգամյա օպտիկական մանրաթելերի բնութագրերը
IEC 60794-1-1	Օպտիկական մանրաթելային մալուխներ-մաս 1-1. Ընդհանուր տեխնիկական բնութագրում
IEC 60794-1-2	Օպտիկական մանրաթելային մալուխներ-Մաս 1-2. Ընդհանուր ճշգրտում-հիմնական օպտիկական մալուխային թեստի ընթացակարգ

1.3 Ծրագրերի միջավայր

Նյութ	Արժեք
Գործողության ջերմաստիճանը	-40 ºc ~ + 65 ºC
Տեղադրման ջերմաստիճանը	-5 ºc ~ + 40 ºC
Պահպանման ջերմաստիճանը	-40ºc ~ + 65 ºc
Մթնոլորտային ճնշում	70 ~ 106KPA
Հարաբերական խոնավություն	≤93% (+ 40 ℃)

2-ը: Հատկություններ

1. Ներքեւի կեղեւը եւ վերին ծածկը եռակցվում են տաք ափսեի եռակցմամբ, ինչը անջատելի չէ:

2-ը: Նյութը, PP + GF:

3. Խոնավության ապացույց, անջրանցիկ, փոշու դիմացկուն, հակատարիքային:

4. Պաշտպանության մակարդակը մինչեւ IP68:

5. 1 օվալ օպտիկական մալուխի մուտք, 2 մասնաճյուղային օպտիկական մալուխի գրառումներ եւ 16 նախապես կապված ադապտերներ:

6. Առկա են տարբեր տեսակի պառակտման սկուտեղների տեսակներ:

7. Տեղադրման եղանակը `բեւեռային, օդային տեղադրված, պատի վրա տեղադրված:

3. Տեխնիկական պայմաններ

3.1 մեխանիկական բնութագրեր

Նյութ	Տեխնիկական պայմաններ	Դիտողություն
Արտաքին հարթություն (մմ)	356 * 217 * 132
Տեղադրման անցքի դիրքը (մմ)	300 * 193
Գույն	Սեվ	Հարմարեցված
Օպտիկական մալուխի չափը եւ քանակը խոռոչ	1 օվալ օպտիկական մալուխի մուտք, 2 Մասնաճյուղ օպտիկական մալուխի գրառումներ եւ 16 նախապես կապված ադապտերներ
Fusion հզորություն (առավելագույն)	64	Tray B, 16x4 = 48, ջերմության 2 շերտեր Նեղացված splice պաշտպանության թեւ:
	96	Սկուտեղ A, 12x8 = 96, 1 շերտի 1 շերտ- Նեղացված splice պաշտպանության թեւ:
	100	MAX = 1B + 7A = 16 + 7 * 12 = 100
Micro plc splitter	1x2	Splitter չափը, 60x7x4 մմ:
	1x4
	1x8
Անբավարար մալուխի տրամագիծը Անցնել նավահանգստի (մմ)	Φ18	* Նշում. Ապահովեք տեսակը եւ Օպտիկական մալուխի տրամագիծը, երբ Գնում է, համապատասխանեցնել Համապատասխան կնքման վարդակից `ապահովելու համար կնքման կատարումը:
Մասնաճյուղի մանրաթելային մալուխի հարթություն Մալուխի պորտ (մմ)	Φ8-14
IP պաշտպանության մակարդակ	IP68
Դյուրավառություն	HB (պայմանական)	կարող է հարմարեցվել ըստ պահանջներ
Չեզոք աղի լակի թեստ (ԱԱԾ)	48 ժ	կարող է հարմարեցվել ըստ պահանջներ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-007C

4: Կազմաձեւում

4.1 Հիմնական օպտիկական պարամետրեր

Splitter կամ pigtail	(DB)	RL (DB)	(DB)	Փորձարկման մեթոդ
Splitter կամ pigtail	Pigtail / splitter		Բաշխման տուփ	Փորձարկման մեթոդ
Pigtail-sc / apc-00-sm-sx (1C1F) - OD0.9MM-PVC-G657A2-մալուխ Գույն (կանխադրված) -indoor-Rohs-1.5M	≤0.3	≥55db	≤0.5	Il: iEC61300-3-4 Մեթոդ բ RL: IEC61300-3-6 Մեթոդ 1
1x2 plc splitter, scapc միակցիչով	≤4.0	≥55db	≤4.2
1x4 plc splitter, scapc միակցիչով	≤7.4	≥55db	≤7.6
1x 8 plc splitter, scapc միակցիչով	≤10.5	≥55db	≤10.7
1x 16 plc splitter, scapc միակցիչով	≤13.5	≥55db	≤13.7

Վերը նշված աղյուսակում ցուցադրված օպտիկական պարամետրերը լռելյայն արժեքներ են եւ կարող են հարմարեցվել ըստ պահանջների:

5. Ապրանքի նկարը

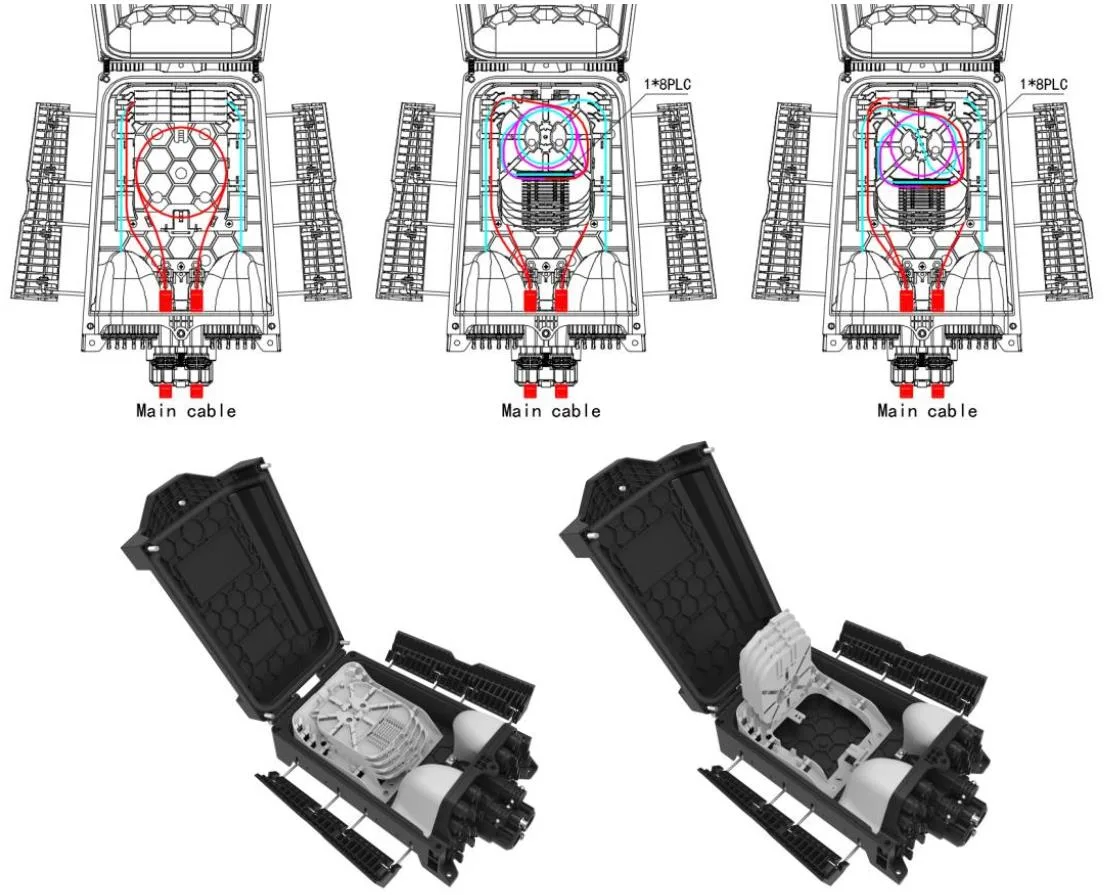

5.1 Ապրանքի կաբելային եղանակներ.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-007C

GFS-016-007C Routing Diagram

5.2 Splicing սկուտեղ

Նյութ	Պառակտում սկուտեղ	Splicing Tray B	Splicing Tray C
Չափերը (H * W * D, MM)	121 * 101 * 4	125 * 101 * 8	125 * 101 * 8
Զուտ քաշ (կգ)	0.017	0.026	0.026
Նկար
Գույն	Pantone 428c	Pantone 428c	Pantone 428c
Նյութական	ԱՀ + ABS / ABS	ԱՀ + ABS / ABS	ԱՀ + ABS / ABS
Սկուտեղի հզորության հզորություն (միջուկներ)	12 տարեկան (Ջերմային կրճատման պաշտպանիչ թեւի 1 շերտ)	16 տարեկան (Ջերմության կրճատման պաշտպանիչ թեւի 2 շերտ)	2 (Ջերմության կրճատման պաշտպանիչ թեւի 2 շերտ)
Atray- ի պառակտիչ հզորությունը (ԱՀ)	/	1 (Plc 1x2, 1x4, 1x8, 0,9 մմ մանրաթել, 60x7x4mm)	2 (Plc 1x2, 1x4, 1x8, 0,9 մմ մանրաթել, 60x7x4mm), 1 (Plc 1x16, 0,9 մմ մանրաթել, 60x12x4mm), 1 (1 * 2 FBT, 0,9 մմ մանրաթել, Ø3 * 60 մմ)
Առավելագույնը (ԱՀ)	8	4	4
Լռելյայն (ԱՀ)	/	4	/

Նշում.

1. Վերոնշյալ սկուտեղները կարող են խառնվել ըստ պահանջների:

2-ը Կազմաձեւման կանոններ. 2A = 1B = 1C մանրաթելերի սկավառակների տեսակները շարունակաբար աճում են

5.3 Աքսեսուարներ

Ոչ	Մասի անվանումը	Տեղեկատու նկար	Ստորաբաժանում	Քանակ	Դիտողություն
1	Uls'Manual	/	հատիկներ	1	Մեջ
2	Splitter թեստի զեկույց	/	հատիկներ	1	Մեջ

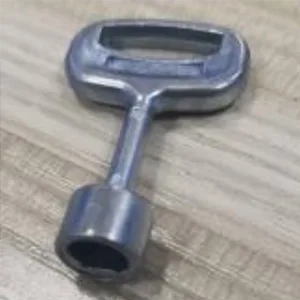

3	Բանալ		հատիկներ	1	«Դ» տեսակը

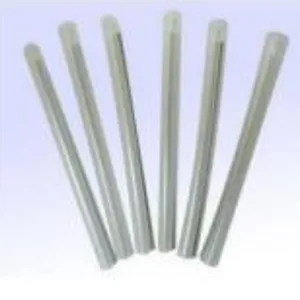

4	Ջերմային կրճատման պաշտպանության թեւ		հատիկներ	16	L = 45 մմ, ըստ ցանկության, որպես հաճախորդի պահանջ

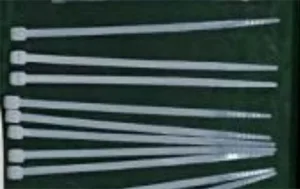

5	Նեյլոնե մալուխային փողկապ		հատիկներ	10	3x100 մմ

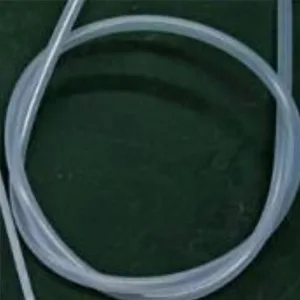

6	Մերկ մանրաթելային պաշտպանության խողովակ		հատիկներ	1	OD5MM x 50 սմ
7	Պատի տեղադրված հավաքածու		սահման	1	Ընտրովի որպես հաճախորդի պահանջ: (Ընդլայնված պլաստիկ խրոց φ8x40 մմ, Phillips ինքնահպված պտուտակներ M5x40MM):
8	M6 Allen Key		հատիկներ	1	Մ 6

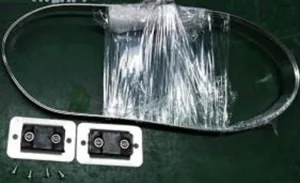

9	Բեւեռային հավաքածու		սահման	1	Ընտրովի որպես հաճախորդի պահանջ
10	Օդային տեղադրված հանդերձանք		սահման	1	Ընտրովի որպես հաճախորդի պահանջ

6. Բնապահպանական բնութագրերը

Այս ապրանքը համապատասխանում է RoHS շրջակա միջավայրի պահպանության հրահանգին, եւ կապարի, կադմիումի, սնդիկի, վեցանկյունի քրոմի, պոլբրոմացված բիֆենիլի (PBB) եւ Polybrominated Diphenyl Ether (PBDE) բովանդակությունը:

7. Տեղադրում

7.1. Պատի տեղադրման տեղադրում

Ժամը 3,1-րդ աղյուսակում գտնվող չափի համաձայն փորեք 3 անցք, տեղադրեք ընդարձակման հավելվածը 7.5 * 40, տեղադրեք տուփը `անցքերի հետ համապատասխանելու համար եւ ամրացրեք պտուտակներ:

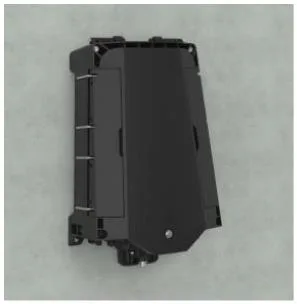

Wall-mounted installation

Պատի տեղադրման տեղադրում

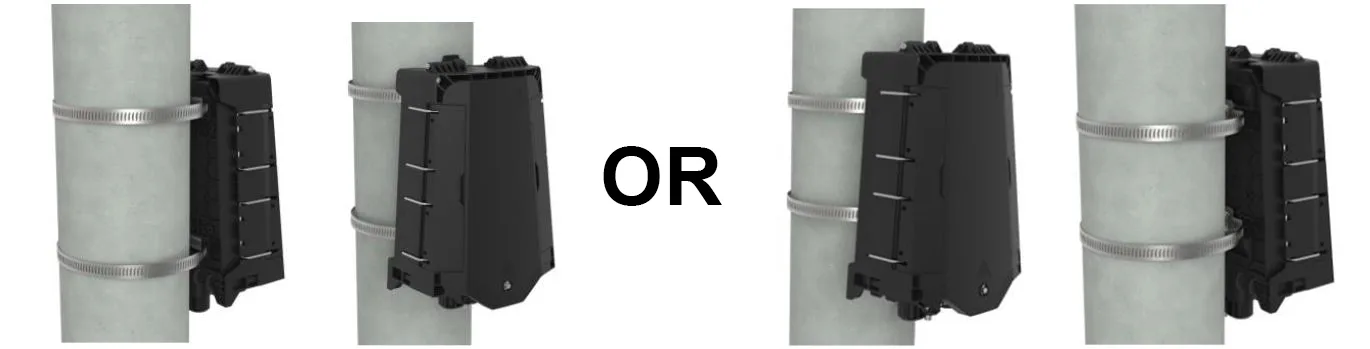

7.2. Բեւեռային տեղադրում

Անցեք հուպի մատանին հետեւի ափսեի անցքի միջով եւ շտկեք այն հեռահաղորդակցման բեւեռում

Pole-mounted installation

Բեւեռի տեղադրման տեղադրում

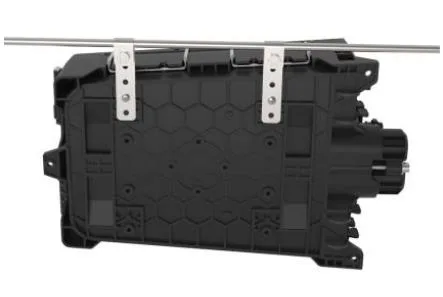

7.3 Պատի տեղադրման տեղադրում (կաթիլ մալուխի պահեստային սկուտեղով)

Կապել մետաղալարով կախովի շասսիի վրա տեղադրված երկուսը, իսկ հետո կապել, կանխել գործը ընկնելուց:

Wall-mounted installation (With drop cable storage tray)

Գլխի կառուցվածքը

8. Միակցիչ գործողություն

8.1 Նախնական կապակցված ադապտեր - A (E)

⚫ Պտտեք սլաքի միակցիչի մի մասը հակառակ ժամացույցի սլաքի մի մաս եւ դուրս հանեք փոշու գլխարկը:

Pre-connected adapter - A（ E）

⚫ arrow Մանրաթելային միակցիչի մի մասը վերեւում է, տեղադրեք մանրաթելային միակցիչ վարդակից, ապա պտտեք սլաքը Մասակետը սլաքի ուղղությամբ:

Pre-connected adapter - A（ E）

8.2 Նախնական կապակցված ադապտեր - B (XL)

⚫ Տեղադրեք SC օպտիկական մանրաթելային միակցիչը միացրեք չամրացված մասերի միջոցով, ապա միացրեք այն ադապտորի մեջ.

⚫ Տեղադրեք XL- ի նախնական միացված ադապտերային ծածկը `պլաստիկ ստեղնով ադապտերի վրա.

⚫ Տեղադրեք Snap Spring- ի վարդակից ծածկը;

⚫ Տեղադրվելու է կաբելային ճարմանդը, եւ գիծը պետք է մոտ լինի վարդակից.

⚫ պտուտակել կաշվե մալուխային սեղմիչ նստատեղի գլխարկը Sheath սլաքի վրա

Pre-connected adapter - B（XL）

8.3 Նախնական կապակցված ադապտեր - գ

⚫ Ուղղեք լոգարիթմական օղակը օպտիկական մանրաթելային նախադրյալի վրա `սլաքի ուղղությամբ` փոշու գլխարկը հանելու համար. Սեղմեք կոճակը `փոշու գլխարկը հանելու համար ադապտերի վրա` սլաքի ուղղությամբ:

Pre-connected adapter - C
