1. Ընդհանուր

1.1 Նկարագրություն

Նախնական միակողմանի օպտիկական բաշխման տուփը որպես առավել առաջադեմ FTTX ցանցի բաշխման հանգույցի սարքավորումներ, ապահովում է արագ եւ հուսալի կապ, լավ պաշտպանություն եւ կառավարում FTTX ցանցի համար:

Արտադրության տեսակը	Դասավորում
GFS-008-028C	Նախնական միակողմանի օպտիկամանրաթելային մալուխի բաշխման տուփ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

GFS-008-028C

1.2 Ստանդարտները համապատասխան են

Առաջարկվող արտադրությունը նախագծված է, արտադրվում եւ փորձարկվում է ըստ ստանդարտների, հետեւյալ կերպ.

IEC61300-2	Օպտիկամանրաթելային փոխկապակցման սարքեր եւ պասիվ բաղադրիչներ - հիմնական թեստի եւ չափման ընթացակարգեր
IEC60068-2	Էլեկտրական եւ էլեկտրոնային արտադրանքի բնապահպանական փորձարկման հիմնական ընթացակարգեր

1.3 Ծրագրերի միջավայր

Նյութ	Արժեք
Գործողության ջերմաստիճանը	-40 ºc ~ + 65 ºC
Տեղադրման ջերմաստիճանը	-5 ºc ~ + 40 ºC
Պահպանման ջերմաստիճանը	-40ºc ~ + 65 ºc
Մթնոլորտային ճնշում	70 ~ 106KPA
Հարաբերական խոնավություն	≤93% (+ 40 ℃)

2-ը: Հատկություններ

1. Ներքեւի կեղեւը եւ վերին ծածկը եռակցվում են տաք ափսեի եռակցմամբ, ինչը անջատելի չէ:

2-ը: Նյութը, PP + GF:

3. Խոնավության ապացույց, անջրանցիկ, փոշու դիմացկուն, հակատարիքային:

4. Պաշտպանության մակարդակը մինչեւ IP68:

5. Ինտերիերը հագեցած է 1x2 FBT Splitter + 1x8 plc պառակտիչ կամ 1x9 plc պառակտիչով:

6. Տեղադրման եղանակը `բեւեռային, օդային տեղադրված, պատի վրա տեղադրված:

3. Տեխնիկական պայմաններ

3.1 մեխանիկական բնութագրեր

Նյութ	Տեխնիկական պայմաններ	Դիտողություն
Բնակարանների նյութ	Փոփոխված PP պլաստիկ
Ներքին բաղադրիչների նյութ	ԱՀ + ABS / ABS
Մետաղական պարագաների նյութ	Բարձրորակ չժանգոտվող պողպատ

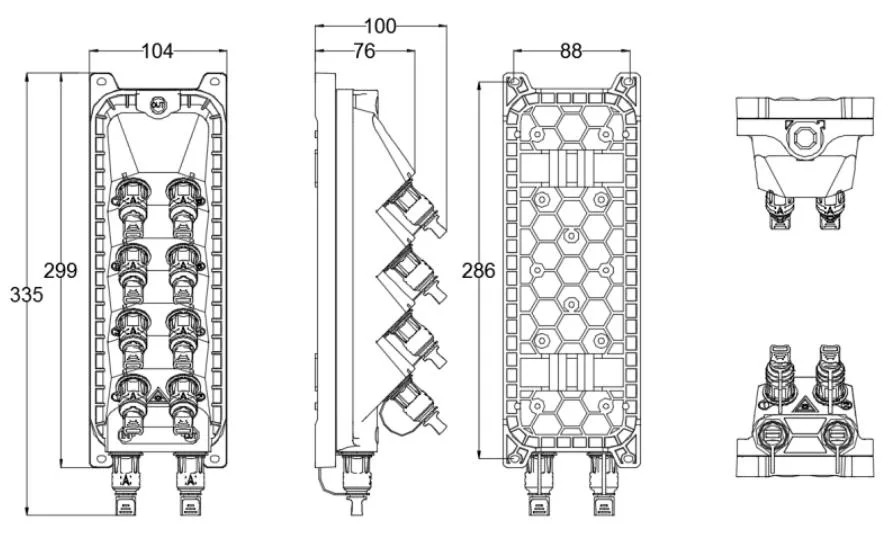

Արտաքին հարթություն (մմ)	299 * 104 * 76 մմ	Բացառող ադապտեր
Գույն	Սեվ
Տեղադրման անցքի դիրքը (մմ)	286 * 88
Նախնական միացնող ադապտերների քանակը	10	1 կարմիր, 1 կապույտ, 8 սեւ
Պառակտիչ	1x2 FBT Splitter + 1x8 plc splitter
IP դասարան	IP68
Դյուրավառություն	UL94-HB	Այն կարող է հարմարեցվել ըստ կարիքների:
Չեզոք աղի լակի թեստ (ԱԱԾ)	48 ժ	Այն կարող է հարմարեցվել ըստ կարիքների:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

4: Կազմաձեւում

Հիմնական օպտիկական պարամետրեր

Պառակտիչ	(DB)		RL (DB)	(DB)	Փորձարկման մեթոդ
Պառակտիչ	Պառակտիչ			Բաշխման տուփ	Փորձարկման մեթոդ
Pigtail-sc / apc-00-sm-sx (1C1F) -Od0.9mm-pvc-g657a2-մալուխ Գույն (կանխադրված) -indoor-Rohs-1.5M	Ծակել	≤0.3	≥55db	≤0.5	Ի անջ: IEC61300-3-4 մեթոդ բ RL: IEC61300-3-6 մեթոդ 1
1x2 plc splitter, SCAPC միակցիչով	1 * 2 plc	≤4.0	≥55db	≤4.2
1x4 plc splitter, SCAPC միակցիչով	1 * 4 PLC	≤7.4	≥55db	≤7.6
1x8 plc splitter, SCAPC միակցիչով	1 * 8 plc	≤10.5	≥55db	≤10.7
1x2 FBT (90/10) + 1x8 plc splitter, SCAPC միակցիչով	1x2 FBT (90%)	≤0.83	≥55db	≤1.03
1x2 FBT (90/10) + 1x8 plc splitter, SCAPC միակցիչով	1x2 FBT (10%) + 1x8 plc	≤21.7	≥55db	≤21.9
1x2 FBT (80/20) + 1x8 plc splitter, SCAPC միակցիչով	1x2 FBT (80%)	≤1.4	≥55db	≤1.6
1x2 FBT (80/20) + 1x8 plc splitter, SCAPC միակցիչով	1x2 FBT (20%) + 1x8 plc	≤18.3	≥55db	≤18.5
1x2 FBT (70/30) + 1x8 plc splitter, SCAPC միակցիչով	1x2 FBT (70%)	≤2.1	≥55db	≤2.3
1x2 FBT (70/30) + 1x8 plc splitter, SCAPC միակցիչով	1x2 FBT (30%) + 1x8 plc	≤16.5	≥55db	≤16.7
1x2 FBT (60/40) + 1x8 plc splitter, SCAPC միակցիչով	1x2 FBT (60%)	≤2.8	≥55db	≤3.0
1x2 FBT (60/40) + 1x8 plc splitter, SCAPC միակցիչով	1x2 FBT (40%) + 1x8 plc	≤15.2	≥55db	≤15.4
1x2 FBT (50/50) + 1x8 plc splitter, SCAPC միակցիչով	1x2 FBT (50%)	≤3.8	≥55db	≤4.0
1x2 FBT (50/50) + 1x8 plc splitter, SCAPC միակցիչով	1x2 FBT (50%) + 1x8 plc	≤14.3	≥55db	≤14.5

Վերը նշված աղյուսակում ցուցադրված օպտիկական պարամետրերը լռելյայն արժեքներ են եւ կարող են հարմարեցվել ըստ Պահանջներ:

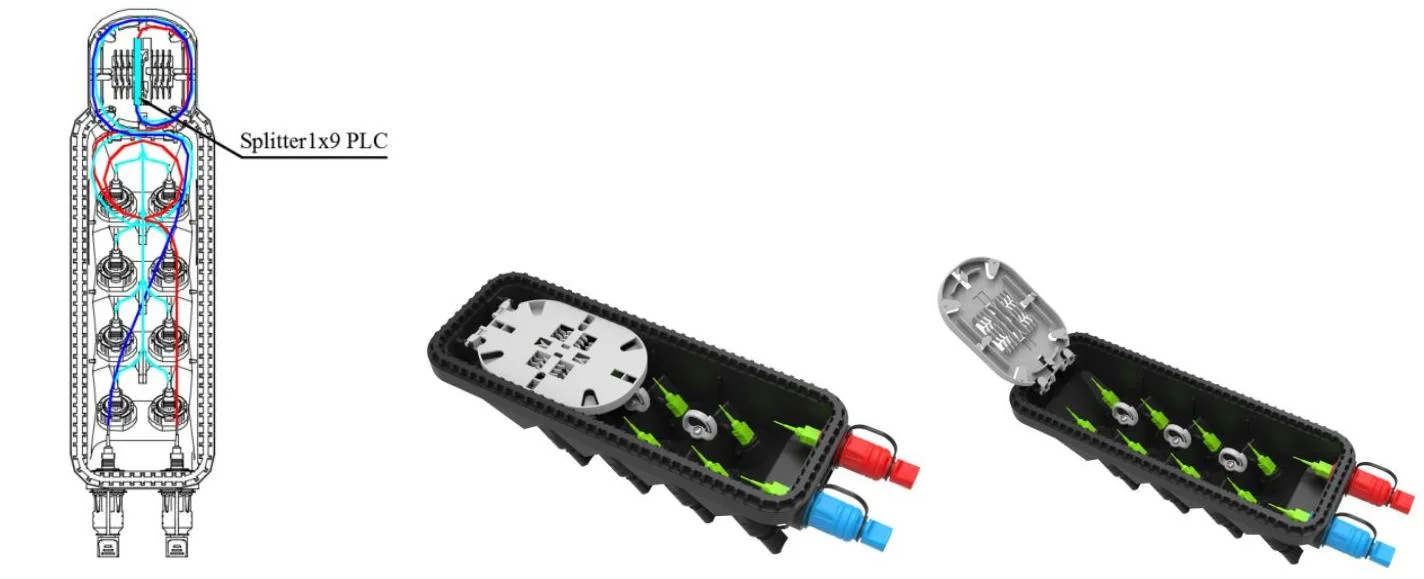

5. Ապրանքի նկարը

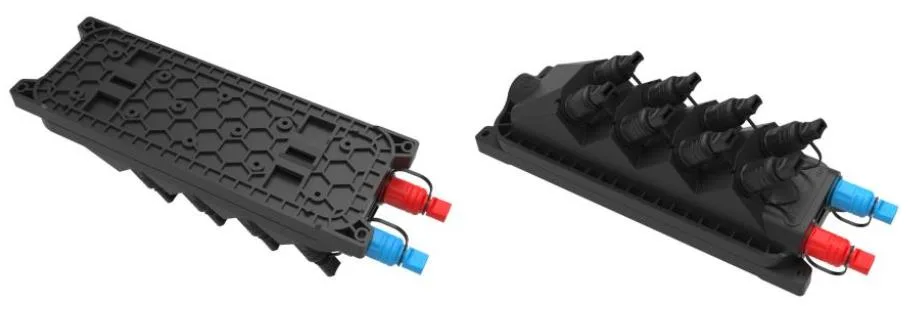

5.1 Ապրանքի կաբելային եղանակներ.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

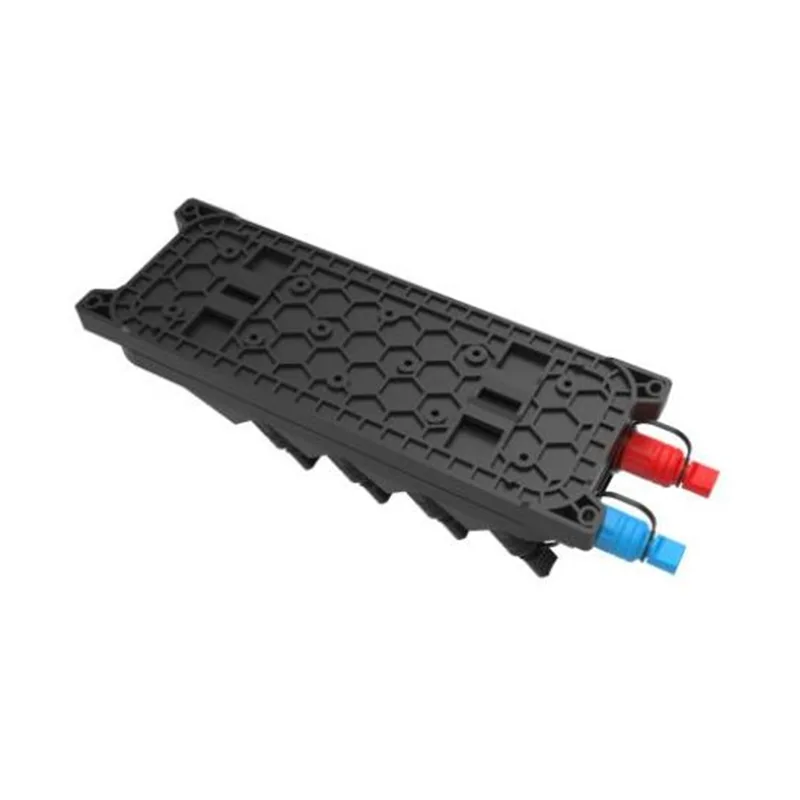

GFS-008-028C Ապրանքի նկարը

6. Բնապահպանական բնութագրերը

Այս ապրանքը համապատասխանում է RoHS շրջակա միջավայրի պահպանության հրահանգին, եւ կապարի, կադմիումի, սնդիկի, վեցանկյունի քրոմի, պոլբրոմացված բիֆենիլի (PBB) եւ Polybrominated Diphenyl Ether (PBDE) բովանդակությունը:

7. Տեղադրում

7.1. Պատի տեղադրման տեղադրում

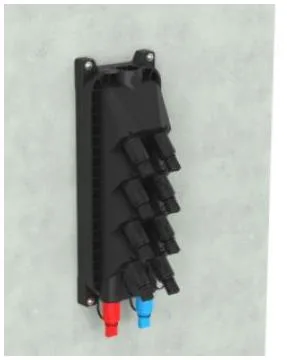

Աղյուսակ 1-ի չափի հիման վրա 4 անցք ունի պատի մեջ, տեղադրեք տուփը 80 * 40-ը, տեղադրեք տուփը `պահոցներին համապատասխանելու համար եւ ամրացրեք պտուտակ:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

Պատի տեղադրման տեղադրում

7.2. Բեւեռային տեղադրում

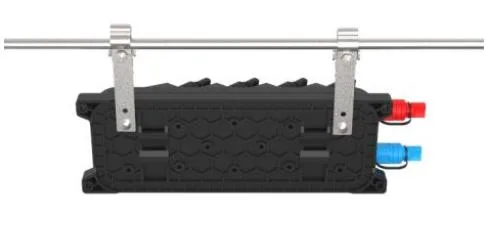

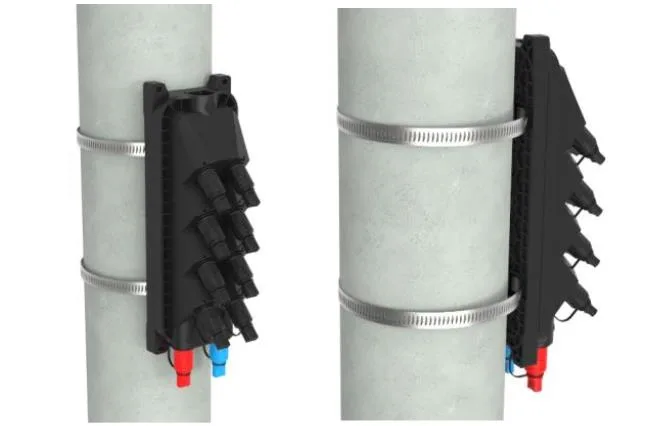

Fix 1 հավաքածուի 1 հավաքածու հեռահաղորդակցման բեւեռին

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

Բեւեռի տեղադրման տեղադրում

7.3. Գլխի կառուցվածքը

Կապել մետաղալարով կախովի շասսիի վրա տեղադրված երկուսը, իսկ հետո կապել, կանխել գործը ընկնելուց:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

Գլխի կառուցվածքը

8. Միակցիչ գործողություն

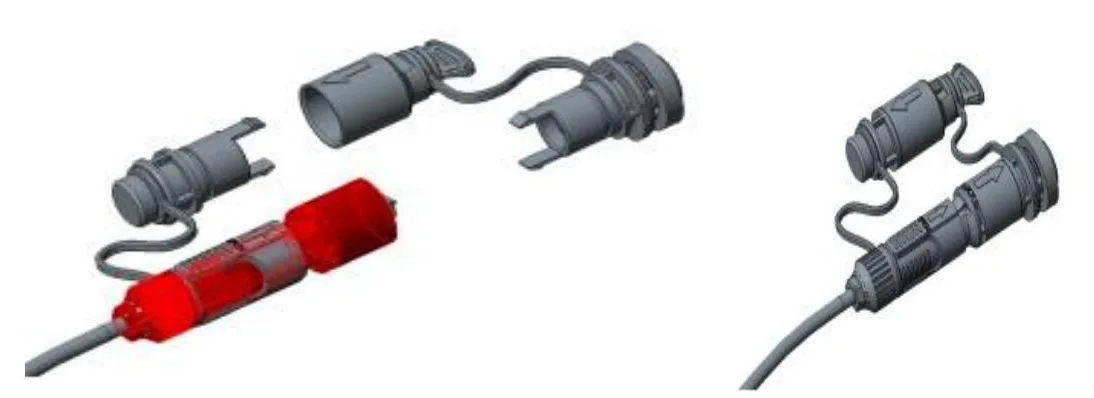

8.1 Նախնական կապակցված ադապտեր - A (E)

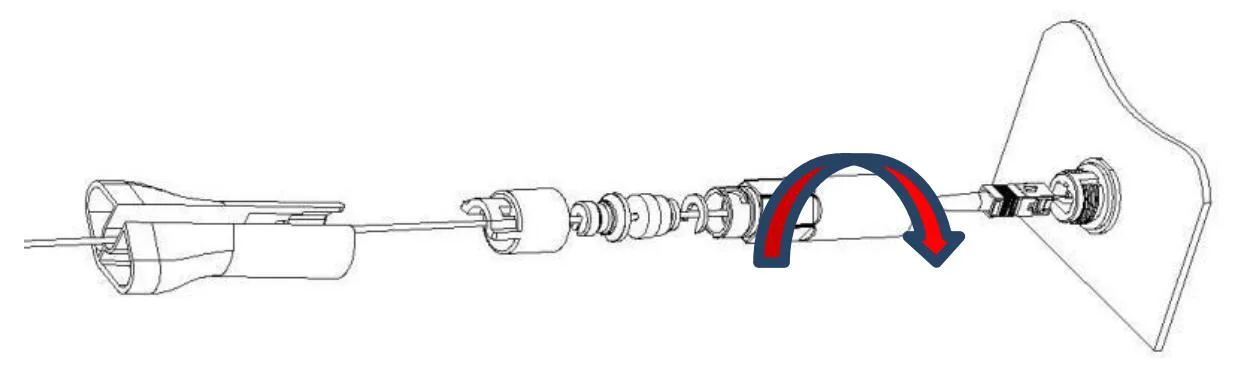

⚫ Պտտեք սլաքի միակցիչի մի մասը հակառակ ժամացույցի սլաքի մի մաս եւ դուրս հանեք փոշու գլխարկը:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

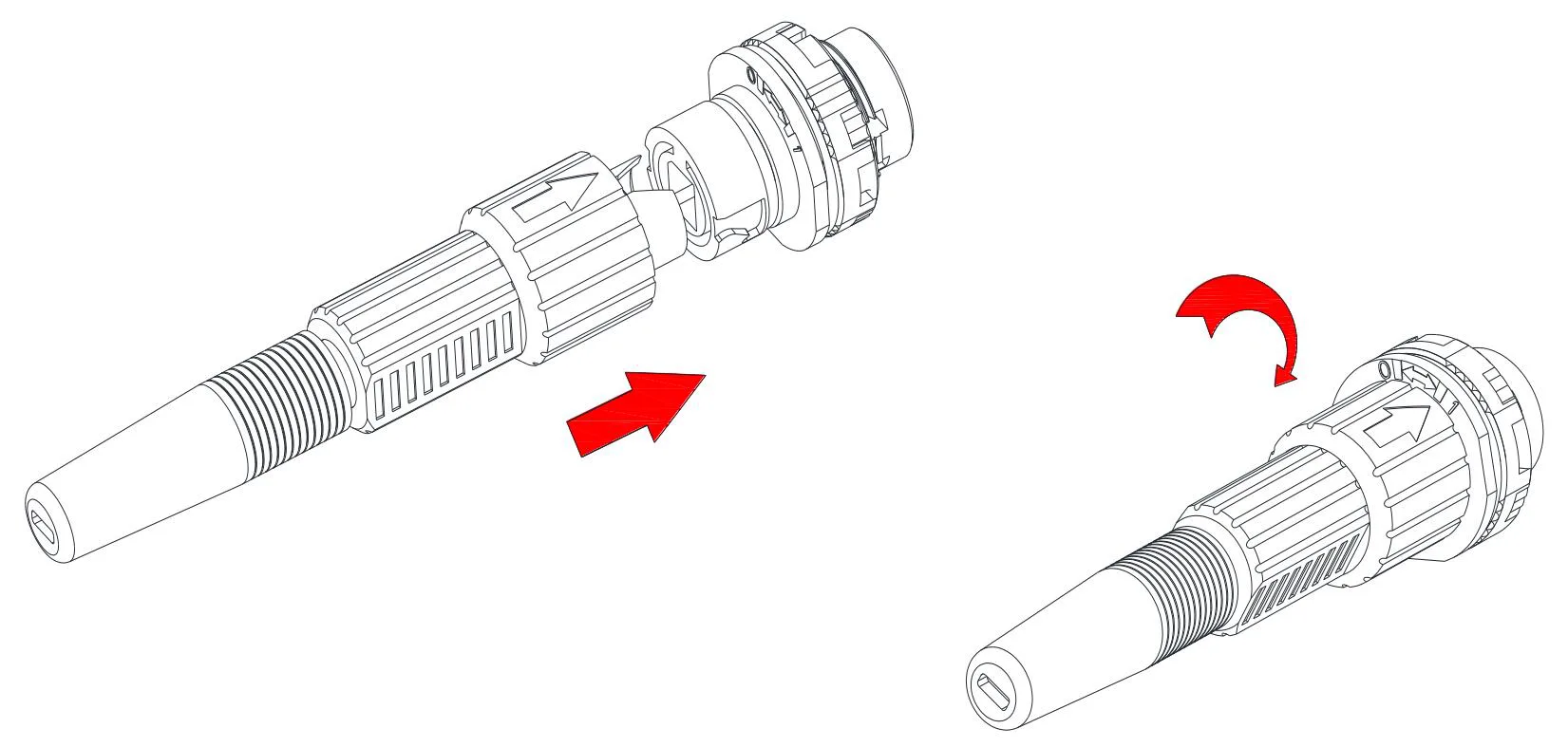

⚫ arrow Մանրաթելային միակցիչի մի մասը վերեւում է, տեղադրեք մանրաթելային միակցիչ վարդակից, ապա պտտեք սլաքը Մասակետը սլաքի ուղղությամբ:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

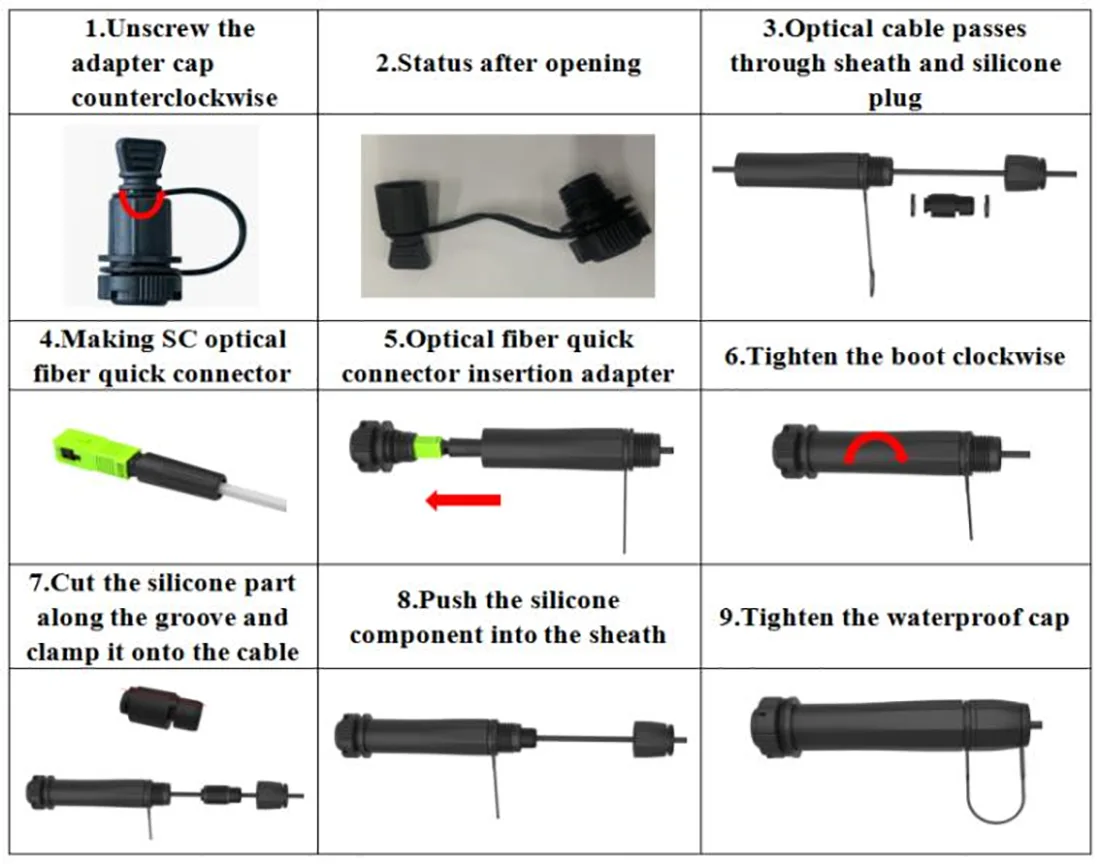

8.2 Նախնական կապակցված ադապտեր - B (XL)

⚫ Տեղադրեք SC օպտիկական մանրաթելային միակցիչը միացրեք չամրացված մասերի միջոցով, ապա միացրեք այն ադապտորի մեջ.

⚫ Տեղադրեք XL- ի նախնական միացված ադապտերային ծածկը `պլաստիկ ստեղնով ադապտերի վրա.

⚫ Տեղադրեք Snap Spring- ի վարդակից ծածկը;

⚫ Տեղադրվելու է կաբելային ճարմանդը, եւ գիծը պետք է մոտ լինի վարդակից.

⚫ պտուտակել կաշվե մալուխային սեղմիչ նստատեղի գլխարկը Sheath սլաքի վրա

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.3 Նախնական կապակցված ադապտեր - գ

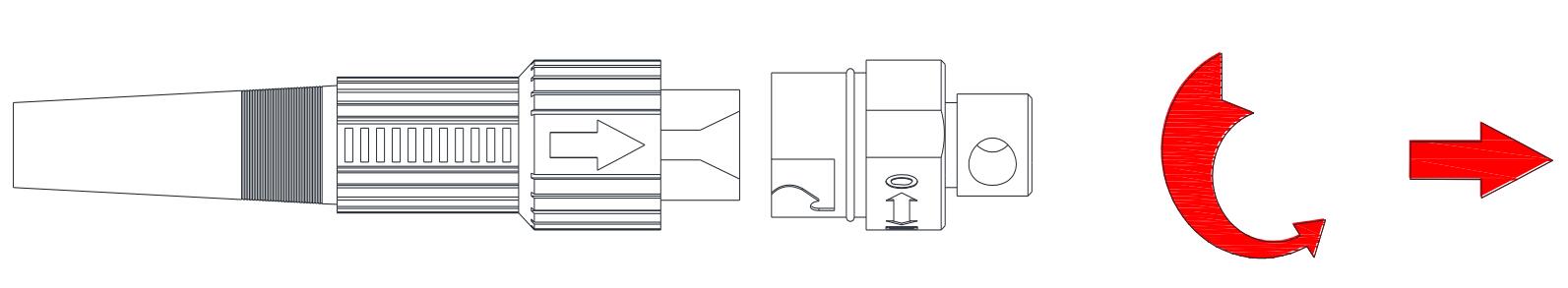

⚫ Ուղղեք լոգարիթմական օղակը օպտիկական մանրաթելային նախադրյալի վրա `սլաքի ուղղությամբ` փոշու գլխարկը հանելու համար. Սեղմեք կոճակը `փոշու գլխարկը հանելու համար ադապտերի վրա` սլաքի ուղղությամբ:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

⚫ Հավասարեցրեք նախնական խցիկի մարմինը ադապտերով խցիկով, մինչեւ այն ամրացված լինի: Միացրեք երկու փոշու ծածկոցները նույն ձեւով:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

⚫ Տեղադրված հավաքովի խրոցը մղում է լոգարիթմական օղակը, որպեսզի բաց թողնեք կոճակը, ապա այն առանձնացնելու համար հիմնական մարմինը հետ է բերում:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.4 Նախնական կապակցված ադապտեր - D

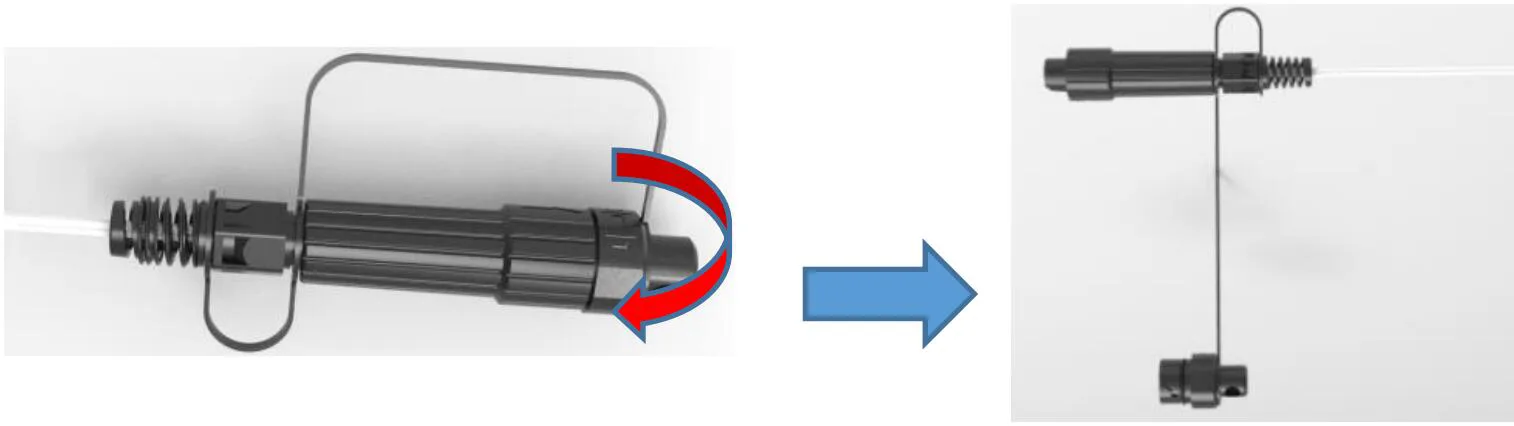

⚫ Միացրեք նախնական միացված վարդակից Anti Clock- ի ուղղությամբ եւ բացեք նախապես միացված վարդակից եւ փոշու ծածկը սլաքի ուղղությամբ:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

⚫ Միացրեք նախնական միացված plug d- ը եւ նախնական միացված ադապտեր D- ը սլաքի ուղղությամբ եւ պտտեք վարդակից ուղղված ուղղությամբ `այն շտկելու համար:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.5 Նախնական կապակցված ադապտեր - E (ա)

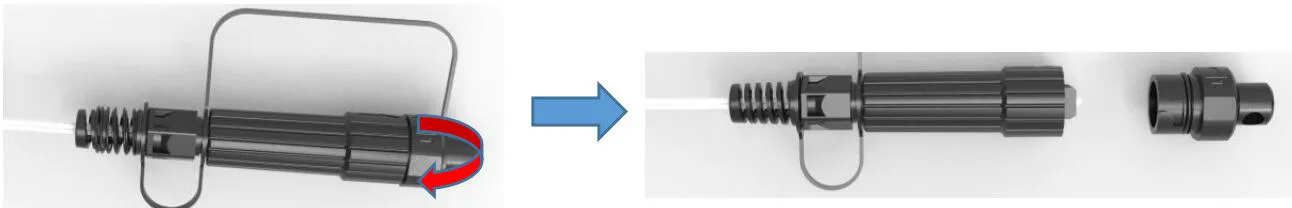

⚫ Միացրեք նախնական միացված վարդակից հակաակետը եւ բացեք նախապես միացված վարդակից եւ փոշու ծածկը սլաքի ուղղությամբ

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

⚫ Միացրեք նախնական միացված Plug E- ն եւ նախնական միացված ադապտեր E- ն սլաքի ուղղությամբ եւ պտտեք խրոցը ուղղված սլաքի ուղղությամբ `այն շտկելու համար:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.6 Նախնական կապակցված ադապտեր -F

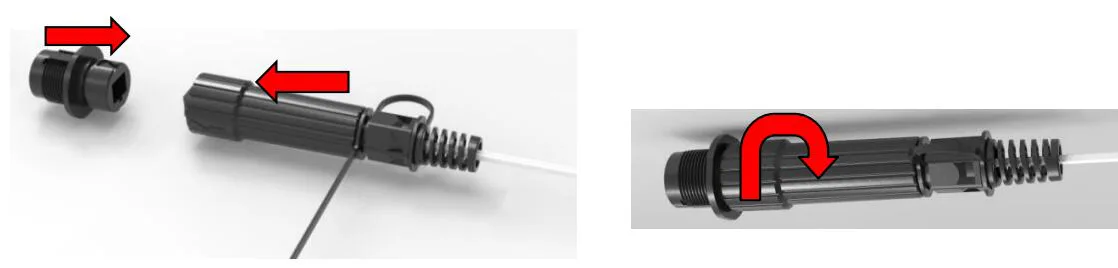

⚫ Տեղադրեք XL- ի նախնական միացված ադապտերային ծածկը `պլաստիկ ստեղնով ադապտերի վրա.

⚫ Տեղադրեք Snap Spring- ի վարդակից ծածկը;

⚫ Տեղադրվելու է կաբելային ճարմանդը, եւ գիծը պետք է մոտ լինի վարդակից.

⚫ պտուտակել կաշվե մալուխի ճարմանդային նստատեղի գլխարկը `ժամացույցի սլաքի վրա:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

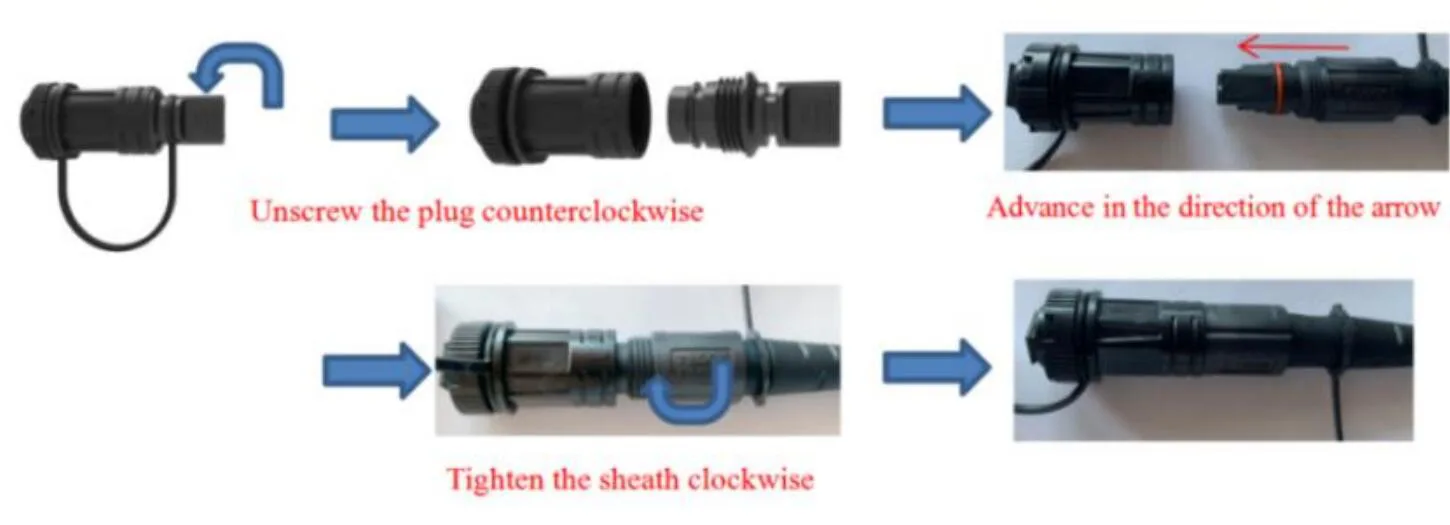

8.7 Նախնական կապակցված ադապտեր - G

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

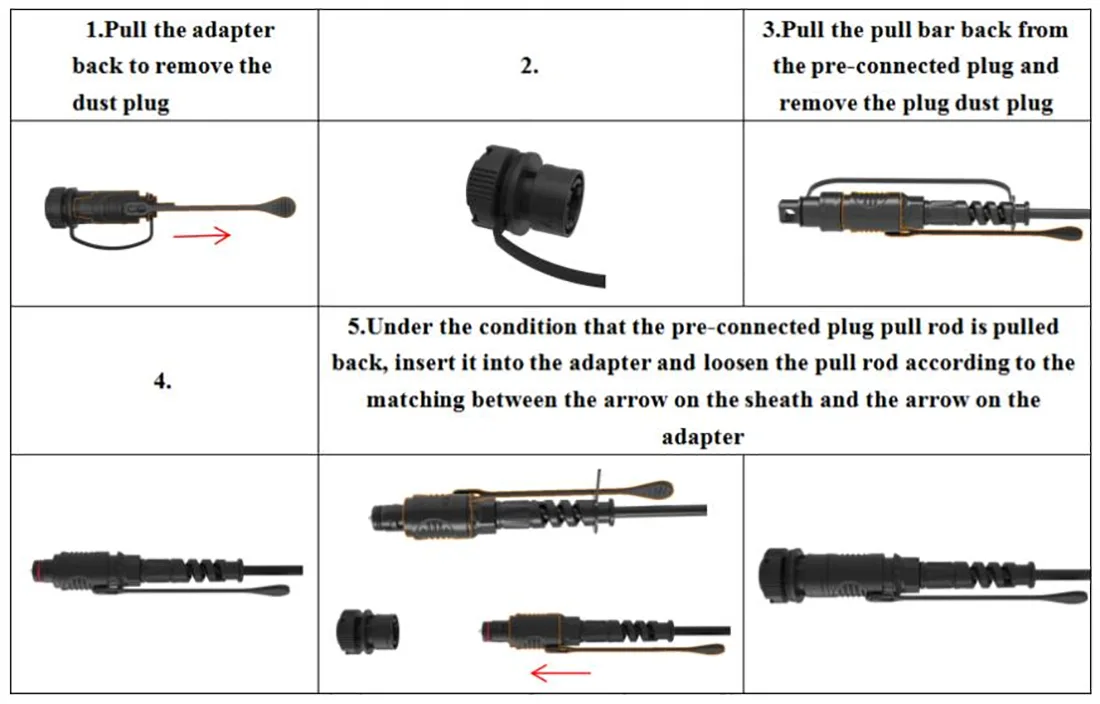

8.8 Նախնական կապակցված ադապտեր - H-1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

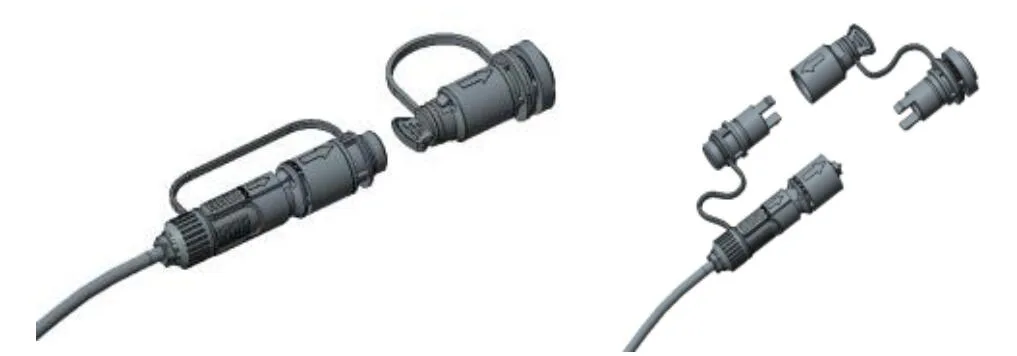

8.9 Նախնական կապակցված ադապտեր - J-1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

9-ը: Փաթեթ

Նյութ	Նյութական	Չափ (մմ)	Քանակ	Համախառն քաշը (կգ)
Անկախ արտադրանքի փաթեթավորում	Ստվարաթուղթ	345 * 115 * 110	1	0.7
Արտաքին փաթեթավորման ստվարաթուղթ	Ստվարաթուղթ	485 * 360 * 575	20	15
Նշում. Փաթեթավորումը միայն հղման համար է, եւ տարբեր կազմաձեւերը համապատասխանում են տարբեր չափերի եւ կշիռների
