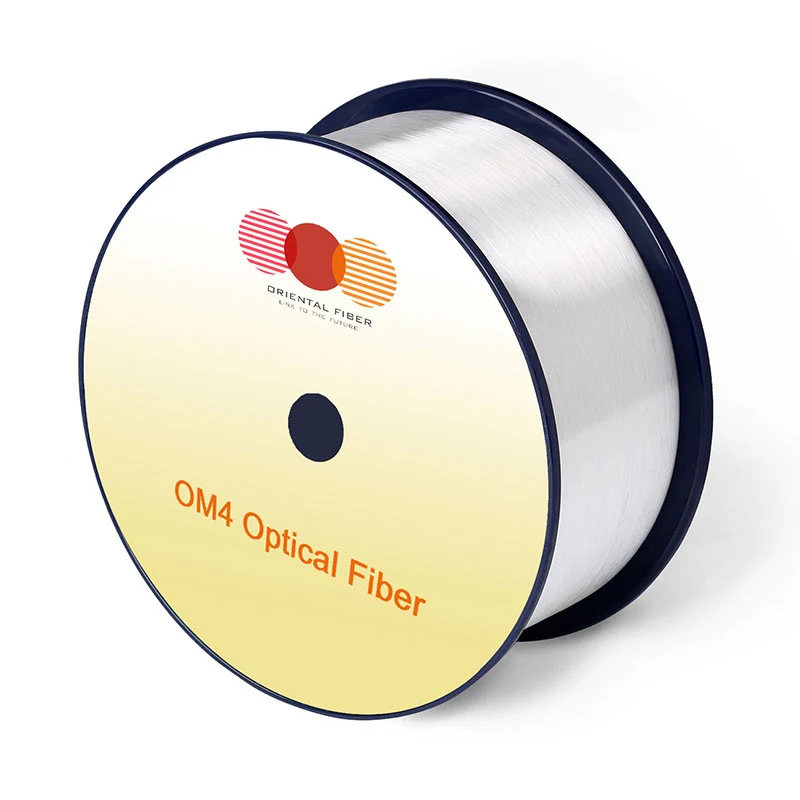

Բազմաշերտ օպտիկական մանրաթել OM4

Multi-Mode Optical Fiber OM4- ը նախատեսված է 100 գ / ալիքի եւ Terabit Bidi տեխնոլոգիայի համար, 850NM - 870NM եւ 910NM ալիքի երկարության տեսականիով ապահովելով բարձր թողունակություն: Այն կարող է փոխհատուցել 100 գ / ալիքի անցման կենտրոնի ալիքի երկարության փոխհատուցումը, որն ապահովում է տվյալների կենտրոնների սահուն արդիականացումը 400 գ, 800 գ եւ ավելի բարձր տվյալների տեմպերով: Այն լիովին հետընթաց է համատեղելի ավանդական OM4 եւ OM5 մանրաթելերի հետ:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Ծրագրեր

● Տվյալների կենտրոններ

● Գրասենյակային կենտրոններ

● Տվյալների պահպանման ցանցեր

● Տեղական տարածքային ցանցեր

● բարձրորակ հաշվարկային կենտրոններ

● 10 & 40 & 100 & 400 & 800 GB / S եւ 1.6TB / S Ethernet

Ստանդարտներ

OM4 Ultra-Bend-Insensengative MultiMode մանրաթել Հանդիպում կամ գերազանցում է ISO / IEC 11801-1 OM4 ճշգրտումը, IEC 60793-2-10 A1-OM4 ճշգրտում, եւ Tia-492Aaaf A1-OM4 ճշգրտում:

Բնութագրեր

● Օպտիմիզացված է 100 գ / Lane փոխանցման համակարգերի համար

● ալիքի երկարության արդյունավետությունը ալիքի երկարությամբ, սկսած 850-870NM եւ 910NM

● հետընթաց համատեղելի է Legacy OM4 մանրաթելից

● Գերազանց երկրաչափական միատեսակություն

● ցածր թուլացում

● Բարձր թողունակություն

● ցածր դիֆերենցիալ ռեժիմի ձգձգում (DMD)

Տեխնիկական պայմաններ

Բնութագրեր	Պայմաններ	Նշված Արժեքներ	Միավորներ
Երկրաչափության բնութագրերը
Հիմնական տրամագիծը	Մի քիչ	50 ± 2.5	[μm]
Հիմնական ոչ շրջանառություն	Մի քիչ	≤5.0	[%]
Ծածկված տրամագիծը	Մի քիչ	125.0 ± 1.0	[μm]
Ծածկված ոչ շրջանառություն	Մի քիչ	≤0.6	[%]
Ծածկույթի տրամագիծը	Մի քիչ	245 ± 7	[μm]
Ծածկույթների / ծածկույթի կենտրոնացման սխալ	Մի քիչ	≤10.0	[μm]
Ծածկույթների շրջանաձեւություն	Մի քիչ	≤6.0	[%]
Հիմնական / ծածկված համակենտրոնացման սխալ	Մի քիչ	≤1.0	[μm]
Առաքման երկարությունը	Մի քիչ	վեր մինչեւ 17.6	[KM / REEL]
Օպտիկական բնութագրերը
Թուլացում	850NM	≤2.4	[DB / կմ]
	910NM	≤2.0	[DB / կմ]
	1300nm	≤0.6	[DB / կմ]
Լրացված մոդալային թողունակություն	850NM	≥3500	[MHZ · KM]
Լրացված մոդալային թողունակություն	1300nm	≥500	[MHZ · KM]
Արդյունավետ մոդալային թողունակություն	850NM-870NM	≥4700	[MHZ · KM]
Արդյունավետ մոդալային թողունակություն	910NM	≥3100	[MHZ · KM]
Հղման երկարությունը	800gbase-sr8	100	[մ]
Հղման երկարությունը	800GBASER-4.2	100	[մ]
Թվային բացվածք	Մի քիչ	0.200 ± 0.015	Մի քիչ
Խմբի ռեֆրակցիոն ինդեքս	850NM	1.482	Մի քիչ
Խմբի ռեֆրակցիոն ինդեքս	1300nm	1.477	Մի քիչ
Զրոյական ցրման ալիքի երկարություն, λ0	Մի քիչ	1295-1340	[NM]
Զրոյական ցրման լանջը, S0	1295nm≤λ0≤1310NM	≤0.105	[PS / (NM2 · KM)]
Զրոյական ցրման լանջը, S0	1310NM≤λ0≤1340NM	≤0.000375 (1590-L0)	[PS / (NM2 · KM)]
Macrobending կորուստ 1	Մի քիչ	Մի քիչ	Մի քիչ
2-ը շրջվում է @ 15 մմ շառավղով	850NM	≤0.1	[DB]
2-ը շրջվում է @ 15 մմ շառավղով	1300nm	≤0.3	[DB]
2-ը շրջվում է @ 7,5 մմ շառավղով	850NM	≤0.2	[DB]
2-ը շրջվում է @ 7,5 մմ շառավղով	1300nm	≤0.5	[DB]
Հետադարձ կապի բնութագրերը	1300nm
Քայլ (երկկողմանի չափման միջոց)	Մի քիչ	≤0.10	[DB]
Խախտումներ մանրաթելերի երկարության եւ Կետի անջատում	Մի քիչ	≤0.10	[DB]
Թուլացման միատարրություն	Մի քիչ	≤0.08	[DB / կմ]
Բնապահպանական բնութագրերը	850NM & 1300nm
Temperature երմաստիճանի հեծանվավազք	-60 ℃ -ից 85 ℃	≤0.10	[DB / կմ]
Temperature երմաստիճանի խոնավության հեծանվավազք	-10 ℃ -ից 85 ℃, 4% -ից 98% RH	≤0.10	[DB / կմ]
Ջրի ընկղմամբ	23 ℃, 30 օր	≤0.10	[DB / կմ]
Չոր ջերմություն	85 ℃, 30 օր	≤0.10	[DB / կմ]
Խոնավ ջերմություն	85 ℃, 85% RH, 30 օր	≤0.10	[DB / կմ]
Մեխանիկական բնութագրում
Ապացույցների թեստ	Մի քիչ	≥9.0	[N]
	Մի քիչ	≥1.0	[%]
	Մի քիչ	≥100	[Kpsi]
Ծածկույթի ժապավենի ուժ	բնորոշ Միջին ուժ	1.5	[N]
Ծածկույթի ժապավենի ուժ	պիկ ստիպել	≥1.3, ≤8.9	[N]
Դինամիկ սթրեսի կոռոզիացիա Հարմարության պարագիծ (ND, բնորոշ)	Մի քիչ	20	Մի քիչ
