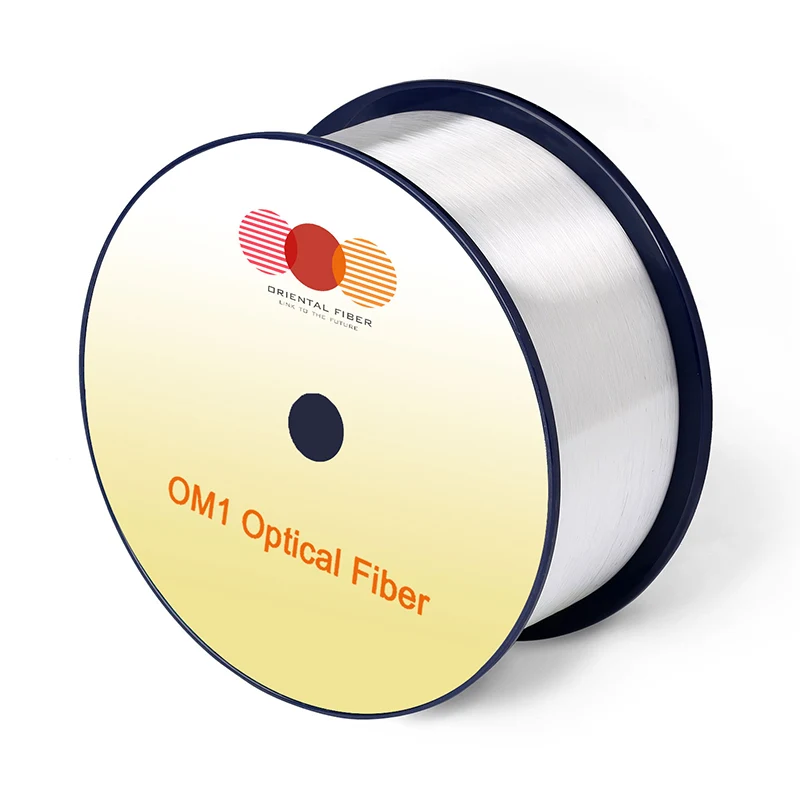

Բազմաշերտ օպտիկական մանրաթել OM1

Բնութագրեր

Պայմաններ

Նշված արժեքները

Միավորներ

Երկրաչափության բնութագրերը

Հիմնական տրամագիծը

Մի քիչ

62.5 ± 2.5

[μm]

Հիմնական ոչ շրջանառություն

Մի քիչ

≤5.0

[%]

Ծածկված տրամագիծը

Մի քիչ

125.0 ± 1.0

[μm]

Ծածկված ոչ շրջանառություն

Մի քիչ

≤1.0

[%]

Ծածկույթի տրամագիծը

Մի քիչ

245 ± 7

[μm]

Ծածկույթների / ծածկույթի կենտրոնացման սխալ

Մի քիչ

≤10.0

[μm]

Ծածկույթների շրջանաձեւություն

Մի քիչ

≤6.0

[%]

Հիմնական / ծածկված համակենտրոնացման սխալ

Մի քիչ

≤1.5

[μm]

Առաքման երկարությունը

Մի քիչ

Մինչեւ 17.6

[KM / REEL]

Օպտիկական բնութագրերը

Թուլացում

850NM

≤2.7

[DB / կմ]

1300nm

≤0.6

[DB / կմ]

Over Fi Lled Modal Bandwidth

850NM

≥200

[MHZ · KM]

1300nm

≥500

[MHZ · KM]

Թվային բացվածք

Մի քիչ

0.275 ± 0.015

Մի քիչ

Խմբի ռեֆրակցիոն ինդեքս

850NM

1.496

Մի քիչ

1300nm

1.491

Մի քիչ

Զրոյական ցրման ալիքի երկարություն, λ0

Մի քիչ

1320 ~ 1365

[NM]

Զրոյական ցրման լանջը, S0

1320NM≤ λ0 ≤1348NM

≤0.11

[PS / (NM2 · KM)]

1348NM≤ λ0 ≤1365NM

≤0.001 (1458-L0)

[PS / (NM2 · KM)]

MacROBENDERT կորուստ

Մի քիչ

Մի քիչ

Մի քիչ

100 շրջադարձեր @ 37,5 մմ շառավիղ

850NM

≤0.50

[DB]

1300nm

≤0.50

[DB]

Հետադարձ կապի բնութագրերը

1300nm

Քայլ (երկկողմանի չափման միջոց)

Մի քիչ

≤0.10

[DB]

Անկամություններ մանրաթելերի երկարության եւ կետի անխափանության պատճառով

Մի քիչ

≤0.10

[DB]

Թուլացման միատարրություն

Մի քիչ

≤0.10

[DB / կմ]

Բնապահպանական բնութագրերը

850NM & 1300NM

Temperature երմաստիճանի հեծանվավազք

-60 ℃ -ից 85 ℃

≤0.10

[DB / կմ]

Temperature երմաստիճանի խոնավության հեծանվավազք

-10 ℃ -ից 85 ℃, 4% -ից 98% RH

≤0.10

[DB / կմ]

Ջրի ընկղմամբ

23 ℃, 30 օր

≤0.10

[DB / կմ]

Չոր ջերմություն

85 ℃, 30 օր

≤0.10

[DB / կմ]

Խոնավ ջերմություն

85 ℃, 85% RH, 30 օր

≤0.10

[DB / կմ]

Մեխանիկական բնութագրում

Ապացույցների թեստ

Մի քիչ

≥9.0

[N]

Մի քիչ

≥1.0

[%]

Մի քիչ

≥100

[Kpsi]

Ծածկույթի ժապավենի ուժ

Բնորոշ միջին ուժ

1.5

[N]

պիկ ուժ

≥1.3, ≤8.9

[N]

Դինամիկ սթրեսային կոռոզիայից զգայունության պարամետր (ND, բնորոշ)

Մի քիչ

20

Մի քիչ
