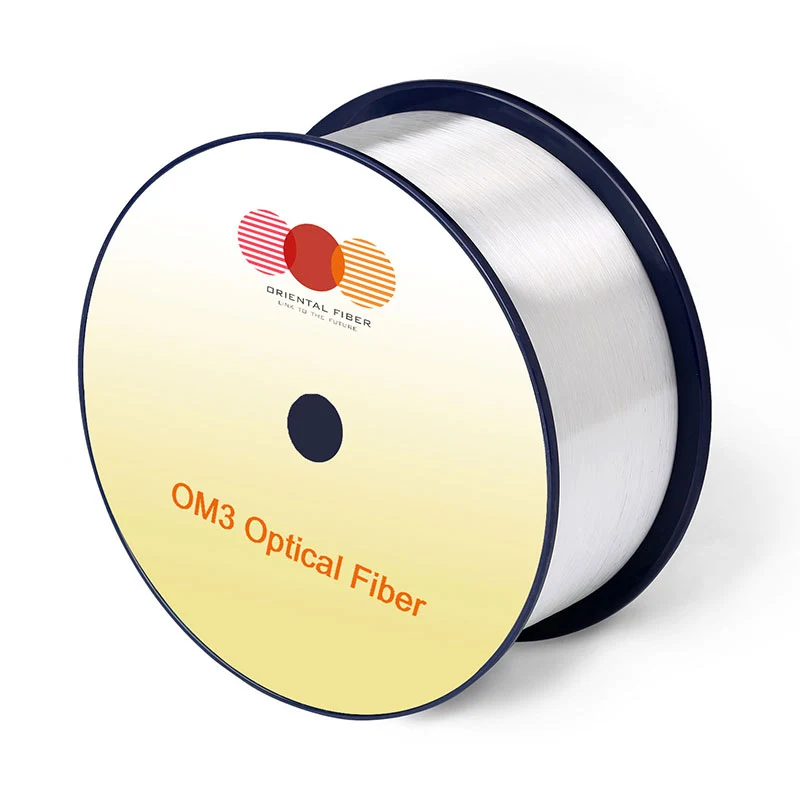

Բազմամյա օպտիկական մանրաթել OM2 + / OM3

Բնութագրեր

Պայմաններ

Speci fi ed արժեքներ

Միավորներ

Երկրաչափություն Բնութագրեր

Հիմնական Տրամագիծ

Մի քիչ

50 ± 2.5

[μm]

Հիմնական Չկառավարություն

Մի քիչ

≤5.0

[%]

Ծածկույթ Տրամագիծ

Մի քիչ

125.0 ± 1.0

[μm]

Ծածկույթ Չկառավարություն

Մի քիչ

≤0.6

[%]

Ծածկույթ Տրամագիծ

Մի քիչ

245 ± 7

[μm]

Ծածկույթ / ծածկույթ Կենտրոնացման սխալ

Մի քիչ

≤10.0

[μm]

Ծածկույթ Չկառավարություն

Մի քիչ

≤6.0

[%]

Հիմնական / ծածկույթ Կենտրոնացման սխալ

Մի քիչ

≤1.0

[μm]

Առաքում Երկարություն

Մի քիչ

վեր դեպի 8,8

[KM / REEL]

Օպտիկական Բնութագրեր

Թուլացում

850NM

≤2.4

[DB / կմ]

1300nm

≤0.6

[DB / կմ]

Մի քիչ

Մի քիչ

Maxband® OM2 + / OM3 / OM4 Bend անպիտան

Ավելի քան fi lled Մոդալ թողունակություն

850NM

≥700 / ≥1500 / ≥3500

[MHZ · KM]

1300nm

≥500 / ≥500 / ≥500

[MHZ · KM]

Ուժեղ Մոդալ թողունակություն

850NM

≥950 / ≥2000 / ≥4700

[MHZ · KM]

Ծրագիր Աջակցության հեռավորություն

Մի քիչ

Մի քիչ

Մի քիչ

40gbase-sr4 / 100GBASE-SR101

850NM

- / 140/170

[մ]

10gbase-sr

850NM

150/300/550

[մ]

1000base-sr

850NM

750/1000/1100

[մ]

Դդ Speci Fi Cation

Համապատասխան հետ եւ ավելի խիստ, քան IEC60793-2-10 պահանջները

Մի քիչ

Թվային Բացվածք

Մի քիչ

0.200 ± 0.015

Մի քիչ

Խումբ Refractive ինդեքս

850NM

1.482

Մի քիչ

1300nm

1.477

Մի քիչ

Զրոյական ցրման ալիքի երկարություն (λ0)

Մի քիչ

1295-1340

[NM]

Զրոյական ցրման լանջը (S0)

1295nm≤λ0≤1310NM

≤0.105

[PS / (NM2 · KM)]

1310NM≤λ0≤1340NM

≤0.000375 (1590-L0)

[PS / (NM2 · KM)]

Macrobending Կորուստ 2

Մի քիչ

Մի քիչ

Մի քիչ

2 Շրջվում է @ 15 մմ շառավղով

850NM

≤0.1

[DB]

1300nm

≤0.3

[DB]

2 Դառնում է @ 7,5 մմ շառավիղ

850NM

≤0.2

[DB]

1300nm

≤0.5

[DB]

Ետ Բնութագրեր

1300nm

Քայլ (երկկողմանի չափման միջոց)

Մի քիչ

≤0.10

[DB]

Խախտումներ Մանրաթելերի երկարության եւ կետի անխափանության պատճառով

Մի քիչ

≤0.10

[DB]

Թուլացում Միօրինակություն

Մի քիչ

≤0.08

[DB / կմ]

Բնապահպանական Բնութագրեր

850NM & 1300nm

Ջերմաստիճան Հեծէք

-60 ℃ -ից 85 ℃

≤0.10

[DB / կմ]

Temperature երմաստիճանի խոնավություն Հեծէք

-10 ℃ -ից 85 ℃, 4% -ից 98% RH

≤0.10

[DB / կմ]

Ջրմուղ Ընկղմում

23 ℃, 30 օր

≤0.10

[DB / կմ]

Չորացնել Տաքություն

85 ℃, 30 օր

≤0.10

[DB / կմ]

Խոնավ Տաքություն

85 ℃, 85% RH, 30 օր

≤0.10

[DB / կմ]

Մեխանիկական Բնութագրում

Ապացույց Փորձարկում

Մի քիչ

≥9.0

[N]

Մի քիչ

≥1.0

[%]

Մի քիչ

≥100

[Kpsi]

Ծածկույթ Ժապավենի ուժ

բնորոշ Միջին ուժ

1.5

[N]

պիկ ստիպել

≥1.3, ≤8.9

[N]

Դինամիկ սթրեսային կոռոզիայից զգայունության պարամետր (ND, բնորոշ)

Մի քիչ

20

Մի քիչ
