Օպտիկամանրաթելային մալուխի մուտքի տերմինալային վահանակ GFS-1F

1. Ընդհանուր1.1 Նկարագրություն Սարքավորումներն օգտագործվում են որպես դադարեցման կետ `FTTX հաղորդակցական ցանցի համակարգում կապվելու համար կաթիլային մալուխի հետ: Մանրաթելային պառակտումը կարող է իրականացվել այս վանդակում, եւ մինչդեռ այն ապահովում է ամուր պաշտպանություն եւ կառավարում FTTX ցանցի շենքի հա......

Ուղարկել հարցում

ապրանքի նկարագրությունը

1. Ընդհանուր

1.1 Նկարագրություն

Սարքավորումներն օգտագործվում են որպես դադարեցման կետ `FTTX հաղորդակցական ցանցի համակարգում կապվելու համար կաթիլային մալուխի հետ: Մանրաթելային պառակտումը կարող է իրականացվել այս վանդակում, եւ մինչդեռ այն ապահովում է ամուր պաշտպանություն եւ կառավարում FTTX ցանցի շենքի համար:

Արտադրության տեսակը	Դասավորում
Gfs-1f	Օպտիկամանրաթելային մալուխի մուտքի տերմինալի վահանակ

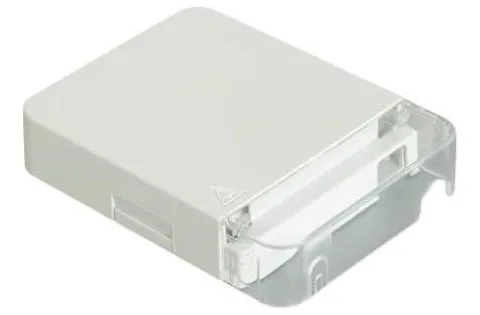

GFS-1F- ի տեսքը

1.2 Ստանդարտները համապատասխան են

Առաջարկվող արտադրությունը նախագծված է, արտադրվում եւ փորձարկվում է ըստ ստանդարտների, հետեւյալ կերպ.

IEC61300-2	Օպտիկամանրաթելային փոխկապակցման սարքեր եւ պասիվ բաղադրիչներ - հիմնական թեստի եւ չափման ընթացակարգեր
IEC60068-2	Էլեկտրական եւ էլեկտրոնային արտադրանքի բնապահպանական փորձարկման հիմնական ընթացակարգեր

1.3 Ծրագրերի միջավայր

Նյութ	Արժեք
Գործողության ջերմաստիճանը	-40 ºc ~ + 60 ºC
Տեղադրման ջերմաստիճանը	-5 ºc ~ + 40 ºC
Պահպանման ջերմաստիճանը	-45ºc ~ + 65 ºC

2-ը: Հատկություններ

1. Օգտագործվում է ընտանեկան աշխատանքի տարածքի համար, լրացրեք մեկ կամ կրկնակի հիմնական մանրաթելերի հասանելիությունն ու ելքը, կարող եք լիովին բավարարել մանրաթելերի ճկման պահանջները եւ պաշտպանել օպտիկական մանրաթելային հասանելիությունը:

2-ը: Հեշտ տեղադրում, հարմարավետ գործողություն եւ սպասարկում:

3. Ըստ հաճախորդի պահանջների, կարող են տպագիր պատկերանշան լինել:

4. Պատրաստված է ABS + համակարգչի բարձրորակ ինժեներական պլաստիկ նյութից `գերազանց ինտենսիվությամբ:

5. Կարող եք տեղադրել SC ադապտեր:

3. Տեխնիկական պայմաններ

3.1 մեխանիկական բնութագրեր

Նյութ	Տեխնիկական պայմաններ	Դիտողություն
Արտաքին հարթություն (մմ)	115 * 86 * 23
Գույն	Սպիտակուց
Մուտքի պորտերի քանակը	3
Մուտքային պորտի մանրաթելային մալուխի տրամագիծը (մմ)	Φ2 ~ ~3, 2 * 3
Հզորություն (առավելագույն)	2 միջուկ
IP պաշտպանության մակարդակ	IP20
Դյուրավառություն	UL94-HB	Այն կարող է հարմարեցվել ըստ կարիքների:

Fiber Optic Cable Access Terminal Panel GFS-1F

GFS-1F երթուղղման քարտեզ

3.2 Օպտիկական բնութագրեր

Նյութ	Փորձարկման մեթոդ	Բնութագրում
Տեղադրման կորուստ (DB)	IEC61300-3-4-մեթոդ B	Mean≤0.1 դբ, առավելագույնը 0.3DB
Վերադարձի կորուստ (DB)	IEC61300-3-6-րդ մեթոդ 1	APC≥60DB, UPC≥50DB
Պատահական կապ	IEC61300-3-4	Mean≤0.15db, Maxion≤0.3db
Կրկնողություն	IEC 61300-2-2 500 ցիկլ	Փորձարկման ընթացքում մեկ ցիկլից հետո նախնական չափման եւ յուրաքանչյուր չափման միջեւ տարբերությունը պետք է լինի 0.20 դԲ-ից պակաս, եւ պետք է այլապես մաքրվի, 25 մաքրման սահմանաչափով

3.3. Պատի տեղադրման տեղադրում

Աղյուսակ 2-ում գտնվող չափի համաձայն պարիսպի մեջ փորեք 2 անցք, տեղադրեք ընդարձակման վարդակից φ6 * 30, տեղադրեք տուփը `անցքերին համապատասխանելու համար եւ ամրացրեք պտուտակներ:

Fiber Optic Cable Access Terminal Panel GFS-1F

PIC.5 Պատի տեղադրման տեղադրում

4: Կազմաձեւում

4.1 Լրացուցիչ բաժին

Մասի անվանումը	Ստորաբաժանում	Քանակ	Նշում
Պտուտակներ եւ ռետինե խրոցակներ	սահման	2	M4 * 25 Philips Head Screw, φ6 * 30 ռետինե խրոց
He երմության նեղացման պաշտպանիչ թեւ	Հատիկներ	1	L = 45 մմ
