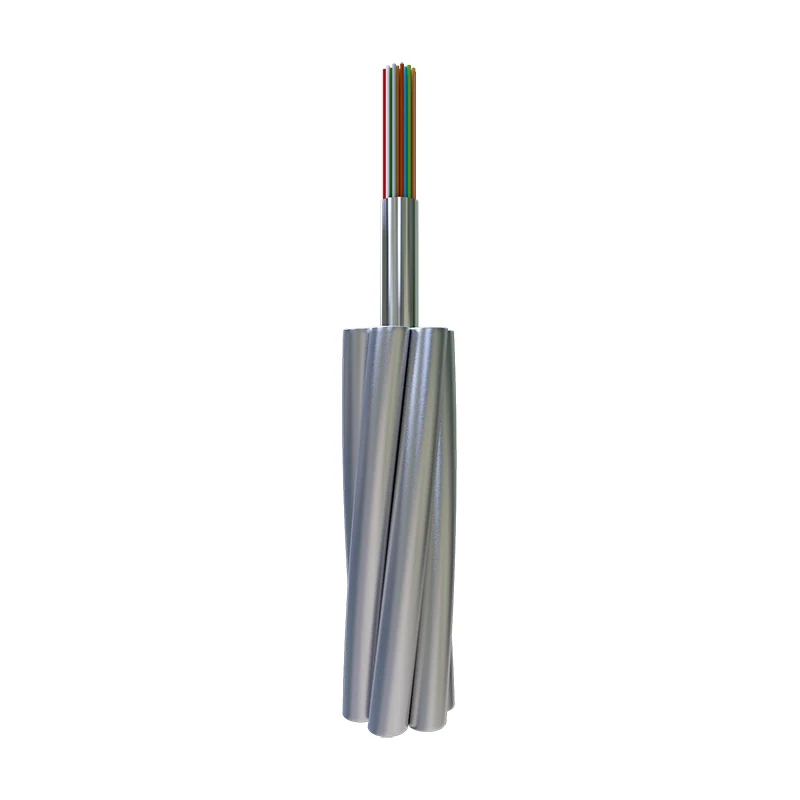

Uni-tube Optical Fiber Composite Overhead Ground Wire

Uni-tube օպտիկամանրաթելային կոմպոզիտային վերգետնյա մետաղալարը (OPGW) օպտիկական մանրաթել պարունակող վերգետնյա հիբրիդային մալուխ է, որն ունի բազմաթիվ գործառույթներ, ինչպիսիք են վերգետնյա լարերը և օպտիկական հաղորդակցությունը:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Uni-tube Optical Fiber Composite Overhead Ground Wire (OPGW) օպտիկական մանրաթել պարունակող վերգետնյա հիբրիդային մալուխ է, որն ունի բազմաթիվ գործառույթներ, ինչպիսիք են վերգետնյա ցամաքային լարը և օպտիկական հաղորդակցությունը: Ի տարբերություն ավանդական վերգետնյա վերգետնյա լարերի՝ այս արտադրանքը ինտեգրում է կապի օպտիկական բաղադրիչները մալուխային կառուցվածքում՝ գիտակցելով էլեկտրահաղորդման գծի պաշտպանության և տեղեկատվության փոխանցման ինտեգրումը, ինչը կարող է արդյունավետորեն նվազեցնել էլեկտրաէներգիայի և կապի ցանցերի շինարարության և շահագործման և պահպանման ծախսերը:

Uni-tube օպտիկամանրաթելային կոմպոզիտային վերգետնյա հաղորդալարի կիրառման շրջանակը

Orientalfiber Uni-tube Optical Fiber Composite Overhead Ground Wire-ը հիմնականում օգտագործվում է 110KV, 220KV, 500KV, 750KV և օդային բարձրավոլտ հաղորդման համակարգերի կապի գծերի համար: Ի լրումն էլեկտրաէներգիայի արդյունաբերության, արտադրանքը լայնորեն օգտագործվում է նաև երկաթուղային տարանցման, մայրուղու, նավթաքիմիական, հանքարդյունաբերության և այլ ոլորտներում, որոնք կարիք ունեն ինչպես վերգետնյա պաշտպանության, այնպես էլ բարձր արագությամբ օպտիկական հաղորդակցության՝ ապահովելով տվյալների փոխանցման կայուն և արդյունավետ աջակցություն արդյունաբերական արտադրության և շահագործման համար:

Ապրանքի կառուցվածքը

Հիմնական բաղադրիչներ

Orientalfiber Uni-tube Optical Fiber Composite Overhead Ground Wire-ն ընդունում է գիտական և ողջամիտ կառուցվածքային դիզայն, և դրա հիմնական բաղադրիչները ներառում են օպտիկամանրաթելային միավոր, ալյումինե խառնուրդ մետաղալար, պողպատե միջուկ և արտաքին պատյան: Օպտիկական մանրաթելային միավորը տեղադրված է մեկ խողովակի մեջ, որն արդյունավետորեն պաշտպանում է օպտիկական մանրաթելն արտաքին մեխանիկական վնասից և շրջակա միջավայրի էրոզիայից; ալյումինե համաձուլվածքի մետաղալարը և պողպատե միջուկը պատասխանատու են առաձգական ուժը կրելու և մալուխի կայունությունն ապահովելու համար օդային շահագործման ընթացքում. արտաքին պատյանը պատրաստված է բարձրորակ հակատարիքային և կոռոզիոն դիմացկուն նյութերից՝ երկարացնելով արտադրանքի ծառայության ժամկետը։

Կառուցվածքային առավելություններ

Uni-tube Optical Fiber Composite Overhead Ground Wire-ի մեկ խողովակի կառուցվածքի դիզայնը արտադրանքի կառուցվածքը դարձնում է կոմպակտ, ինչը հարմար է փոխադրման և տեղադրման համար: Միևնույն ժամանակ, ներքին բաղադրիչների ողջամիտ բաշխումը երաշխավորում է, որ արտադրանքն ունի լավ մեխանիկական հատկություններ և հաղորդակցման արդյունավետություն և կարող է հարմարվել տարբեր կոշտ արտաքին միջավայրերին, ինչպիսիք են ուժեղ քամին, հորդառատ անձրևը, բարձր ջերմաստիճանը և ցածր ջերմաստիճանը:

Ապրանքի բնութագրերը

Մեխանիկական կատարողական բնութագրեր

● Լավ առաձգական ուժ. արտադրանքը հագեցած է բարձր ամրության պողպատե միջուկով և ալյումինե համաձուլվածքի մետաղալարով, որը կարող է կրել մեծ առաձգական ուժ, հարմարվել միջքաղաքային բարձր լարման հաղորդման գծերի վերին տեղադրման պահանջներին և ապահովել, որ մալուխը չի կոտրվում կամ դեֆորմացվում նորմալ օգտագործման պայմաններում:

● Փոքր տրամագիծ, թեթև քաշ, փոքր լրացուցիչ բեռ աշտարակի վրա. Համեմատած ավանդական կոմպոզիտային վերգետնյա լարերի հետ՝ Uni-tube Optical Fiber Composite Overhead Ground Wire-ն ունի ավելի փոքր տրամագիծ և ավելի թեթև քաշ, ինչը կարող է նվազեցնել փոխանցման աշտարակի լրացուցիչ բեռը, նվազեցնել ներդրումները աշտարակի կառուցման մեջ և բարելավել էլեկտրահաղորդման գծի ընդհանուր կայունությունը:

Հաղորդակցության կատարման բնութագրերը

● Հեշտ է ստեղծել օպտիկամանրաթելային ավելցուկային երկարության համապատասխան օպտիկական միավոր. մեկ խողովակի կառուցվածքը հարմար է օպտիկամանրաթելերի ավելցուկային երկարությունը դասավորելու համար, որը կարող է արդյունավետորեն փոխհատուցել ջերմաստիճանի տարբերության և մեխանիկական դեֆորմացիայի հետևանքով առաջացած մանրաթելի երկարության փոփոխությունը, ապահովել օպտիկական ազդանշանի փոխանցման կայունությունը և նվազեցնել ազդանշանի թուլացումը փոխանցման ընթացքում:

● Ցածր ազդանշանի թուլացում. ընտրված բարձրորակ օպտիկական մանրաթելն ունի փոխանցման լավ կատարողականություն, ազդանշանի ցածր թուլացում և կարող է իրականացնել երկար հեռավորությունների վրա բարձր արագությամբ տվյալների փոխանցում՝ բավարարելով բարձր լարման փոխանցման համակարգերի հաղորդակցման կարիքները և տարբեր արդյունաբերական սցենարներ:

Շրջակա միջավայրի հարմարվողականության բնութագրերը

● Կոռոզիոն դիմադրություն. Արտադրանքի արտաքին պատյանը և ներքին մետաղական բաղադրիչները մշակված են հակակոռոզիոն տեխնոլոգիայով, որը կարող է դիմակայել թթվային անձրևի, աղի մառախուղի և այլ դաժան միջավայրի էրոզիային, և հարմար է ափամերձ, արդյունաբերական և շրջակա միջավայրի խիստ պայմաններ ունեցող այլ տարածքներում օգտագործելու համար:

● Հակատարիքային և բարձր և ցածր ջերմաստիճանի դիմադրություն. Ապրանքի նյութն ունի լավ հակատարիքային կատարում, կարող է հարմարվել երկարատև արտաքին օգտագործման միջավայրին և կարող է նորմալ աշխատել -40℃-ից մինչև 80℃ ջերմաստիճանի միջակայքում՝ ապահովելով արտադրանքի կայուն աշխատանքը տարբեր կլիմայական շրջաններում:

Uni-tube օպտիկամանրաթելային կոմպոզիտային վերգետնյա հաղորդալարը հիմնականում օգտագործվում է 110KV, 220KV, 500KV, 750KV և օդային բարձր լարման փոխանցման համակարգերի կապի գծերի համար:

Բնութագրերը

● Լավ առաձգական ուժ

● Փոքր տրամագիծ, թեթև քաշ, փոքր լրացուցիչ բեռ աշտարակի վրա

● Հեշտ է կատարել համապատասխան մանրաթելերի ավելցուկային երկարության օպտիկական միավոր

Օպտիկական մանրաթելերի բնութագրերը

	Թուլացում				Լայնություն		Բևեռացման ռեժիմի ցրում
	@850 նմ	@1300 նմ	@1310 նմ	@1550 նմ	@850 նմ	@1300 նմ	Անհատական մանրաթել	Դիզայնի կապի արժեքը (M=20, Q=0.01%)
G652D	—	—	≤0,35 դԲ/կմ	≤0,21 դԲ/կմ	—	—	≤0,20 վրկ/կմ	≤0.1ps/կմ
G655	—	—	—	≤0,22 դԲ/կմ	—	—	≤0,20 վրկ/կմ	≤0.1ps/կմ
50/125 մկմ	≤3,0 դԲ/կմ	≤1,0 դԲ/կմ	—	—	≥600 ՄՀց.կմ	≥1200 ՄՀց.կմ	—	—
62,5/125 մկմ	≤3,5 դԲ/կմ	≤1,0 դԲ/կմ	—	—	≥200 ՄՀց.կմ	≥600 ՄՀց.կմ	—	—

Շինարարություններ և կատարում

	Դասակարգում	Նյութ	Արժեք
Շինարարություն	Օպտիկական մանրաթել	G652D/G655 և այլն:	2 - 48
	Պաշտպանիչ խողովակ	Չժանգոտվող պողպատից խողովակ	1,5 - 6 մմ
	Ծածկված գիծ	AS մետաղալար / AA մետաղալար / Al Rod	1,5 - 6 մմ
	Մաքս. Տրամագիծը		18 մմ
	Մաքս. Խաչաձեւ հատված		200 մմ 2
Բնութագրական	DL/T 832, IEC60794-4-10, IEEE1138 ստանդարտների համաձայն
	Մաքս. Առաձգական ուժ (RTS) (kN)		280
	Մաքս. Ճզմման ուժը (N/100 մմ)		2200
	Մաքս. Կարճ հոսանքի հզորություն (40℃-200℃) (kA2s)		100
	Min. Ճկման շառավիղ (դինամիկ)		20D
	Min. Ճկման շառավիղ (ստատիկ)		15D
Շրջակա միջավայրի կատարումը	Տեղադրում (℃)		-10-ից +50
	Տրանսպորտ և շահագործում (℃)		-40-ից +65

Նշում. D-ն մալուխի տրամագիծն է:

Հատուկ տեսակ և տեխնիկական տվյալներ

Ոչ	Տեխնիկական տվյալներ
Ոչ	Ապրանքի տեսակը	Կառուցվածքի տեսակը	Մաքս. Մանրաթելերի հաշվարկ	AS Wire-ի բաժինը (մմ²)	Տրամագիծը (մմ)	Մալուխի քաշը (կգ/կմ)	Գնահատեք առաձգական ուժը (kN)	20℃ DC Դիմադրություն (Ω/կմ)	Կարճաժամկետ ընթացիկ հզորություն (40-200℃ kA2.s)
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, օպտիկական միավոր 1/3.0	24	≈40	9.0	≤304	≥51	≤2.10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS, օպտիկական միավոր 1/3.2	24	≈50	9.6	≤345	≥58	≤1,82	≥11.5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, օպտիկական միավոր 1/3.8	48	≈70	11.4	≤475	≥77	≤1,30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, օպտիկական միավոր 1/3.8	48	≈70	11.4	≤340	≥42	≤0,70	≥38

Մեխանիկական և բնապահպանական փորձարկման բնութագրեր

Նյութ	Փորձարկման մեթոդ	Պահանջներ
Լարվածություն	IEC 60794-1-2-E1 Բեռնվածություն՝ ըստ մալուխի կառուցվածքի Նմուշի երկարությունը՝ ոչ պակաս, քան 10 մ, կապակցված երկարությունը՝ ոչ պակաս, քան 100 մ Տևողությունը՝ 1ր	40% RTS առանց մանրաթելերի լրացուցիչ լարվածության (0,01%), առանց լրացուցիչ թուլացման (0,03 դԲ): 60%RTS մանրաթելային լարվածություն≤0,25%,լրացուցիչ թուլացում≤0,05dB (Թեստից հետո լրացուցիչ թուլացում չկա):
Ջախջախել	IEC 60794-1-2-E3 Բեռնվածություն՝ համաձայն վերը նշված աղյուսակի, երեք միավոր Տևողությունը՝ 10 րոպե	Լրացուցիչ թուլացում 1550 նմ ≤0,05 դԲ/բր. Տարրերին ոչ մի վնաս
Ջրի ներթափանցում	IEC 60794-1-2-F5B Ժամանակը՝ 1 ժամ Նմուշի երկարությունը՝ 0.5մ Ջրի բարձրությունը՝ 1մ	Ջրի արտահոսք չկա:
Ջերմաստիճանի հեծանիվ	IEC 60794-1-2-F1 Նմուշի երկարությունը՝ 500 մ-ից ոչ պակաս Ջերմաստիճանի միջակայք՝ -40℃-ից +65℃ Ցիկլեր՝ 2 Ջերմաստիճանի հեծանվային ստուգման ժամանակը՝ 12ժ	Թուլացման գործակցի փոփոխությունը պետք է լինի 0,1 դԲ/կմ-ից պակաս 1550 նմ-ում:
