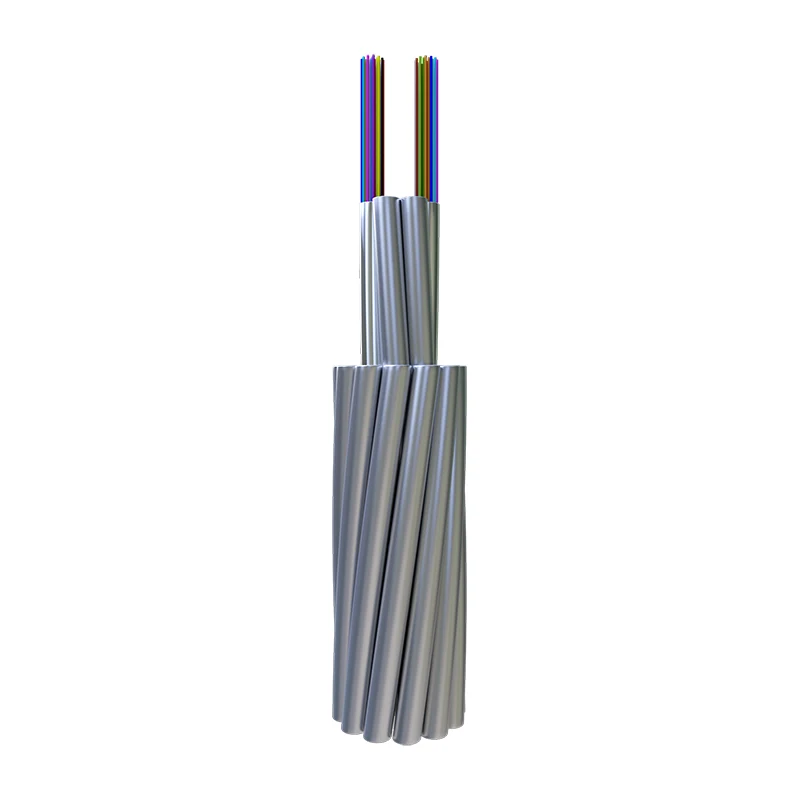

Ծածկված խողովակով օպտիկական մանրաթելային կոմպոզիտային վերգետնյա մետաղալար

Orientalfiber Stranded-tube Optical Fiber Composite Overhead Ground Wire (OPGW) բազմաֆունկցիոնալ վերգետնյա հիբրիդային մալուխ է Orientalfiber-ից, որը չինական հուսալի արտադրող և մատակարար է: Այս OPGW-ն ինտեգրում է օպտիկական մանրաթելերը խրված խողովակի կառուցվածքի մեջ՝ ծառայելով և որպես վերգետնյա ցամաքային մետաղալար և բարձր հզորությամբ օպտիկական հաղորդակցման միջոց: Այն նախագծված է ապահովելու տվյալների կայուն փոխանցում, ուժեղ մեխանիկական կատարում և երկարաժամկետ ամրություն օդային տեղակայման միջավայրերում: Արտադրանքը հարմար է էլեկտրացանցերի, երկաթուղու և այլ ենթակառուցվածքային նախագծերի համար, որտեղ համակցված կայծակային պաշտպանությունը և հաղորդակցության հուսալիությունը կարևոր են:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Ժամանակակից էլեկտրացանցերի կառուցման մեջ բարձր լարման միաժամանակյա փոխանցման և տվյալների արագ փոխանցման պահանջարկը երբեք ավելի մեծ չի եղել:Արևելյան մանրաթելառաջարկում է մասնագիտացվածԽցանված խողովակով օպտիկամանրաթելային կոմպոզիտային վերգետնյա մետաղալար (OPGW), բարդ հիբրիդային մալուխ, որը նախատեսված է ավանդական վահանային լարերը փոխարինելու համար: Ինտեգրելով օպտիկական մանրաթելերը խրված մետաղական կառուցվածքի մեջ՝ մեր OPGW-ն ապահովում է երկակի գործառույթի լուծում՝ ապահովելով հուսալի կայծակային պաշտպանություն բարձր լարման գծերի համար՝ ծառայելով որպես հեռահաղորդակցության և ցանցային ավտոմատացման հիմք:

Ապրանքի սահմանում. երկակի դերի ենթակառուցվածք

ԱյնԾածկված խողովակով օպտիկական մանրաթելային կոմպոզիտային վերգետնյա մետաղալարվերգետնյա մալուխ է, որն իրականացնում է սովորական հողային հաղորդալարի գործառույթները (պաշտպանում է հաղորդման գիծը կայծակի հարվածներից և կարճ միացման հոսանքներից)՝ միաժամանակ տվյալների փոխանցման համար օպտիկական մանրաթելեր: Այս խցանված դիզայնը թույլ է տալիս ավելի մեծ քանակությամբ մանրաթելեր և ավելի երկարակեցություն, ինչը այն դարձնում է նախընտրելի ընտրություն էլեկտրաէներգիայի կոմունալ հատվածում հիմնական ցանցի կառուցման համար:

Ռազմավարական արժեք գնումների և ճարտարագիտության համար

ԸնտրելովԱրևելյան մանրաթելքանի որ մատակարարման ձեր գործընկերն ապահովում է, որ ձեր ենթակառուցվածքը բավարարում է 2026 թվականի էներգետիկ լանդշաֆտի խիստ պահանջները: Գնումների հիմնական առավելությունները ներառում են.

Բարձր մանրաթելային խտություն.Մեր խրված խողովակի դիզայնը զգալիորեն ավելի շատ մանրաթելեր է տեղավորում, քան կենտրոնական խողովակների տարբերակները՝ աջակցելով ապագայում պաշտպանված ցանցի ընդլայնմանը 5G-ի և խելացի ցանցի IoT-ի համար:
Կարճ միացման օպտիմիզացված հզորություն.Նախագծված է անսարքության բարձր հոսանքները կարգավորելու համար՝ առանց խախտելու ներսում գտնվող օպտիկական մանրաթելերի ամբողջականությունը:
Կյանքի ցիկլի կրճատված ծախսեր.Հաղորդման գծին համապատասխանող ծառայության ժամկետովԾածկված խողովակով օպտիկական մանրաթելային կոմպոզիտային վերգետնյա մետաղալարնվազեցնում է հաճախակի սպասարկման կամ արդիականացման անհրաժեշտությունը:
Համաշխարհային լոգիստիկա և մասշտաբ.20 միլիոն դոլար տարեկան արտադրանքով մենք ապահովում ենք արտադրական մասշտաբը, որն անհրաժեշտ է 500 կՎ և 750 կՎ ազգային մակարդակի ենթակառուցվածքային նախագծերին աջակցելու համար:

Տեխնիկական բնութագրերը և կատարողականի առավելությունները

ԱյնԱրևելյան մանրաթելOPGW-ն արտադրվում է ճշգրտությամբ՝ ապահովելու համար այն բարգավաճել առավել անկայուն բացօթյա միջավայրերում.

Մեխանիկական կայունություն.Գործընթացի ճշգրիտ հսկողությունը երաշխավորում է, որ մանրաթելերը մնան առանց լարվածության նույնիսկ ուժեղ քամու, սառույցի բեռնման կամ բարձր առաձգական տեղադրման ուժի դեպքում:
Ջերմային պաշտպանություն.Խցանված խողովակները լցված են մասնագիտացված միացություններով, որոնք պաշտպանում են մանրաթելերը էլեկտրահաղորդման գծի կարճ միացումների ժամանակ առաջացած ծայրահեղ ջերմությունից:
Կոռոզիայից դիմադրություն.Օգտագործելով ալյումինե պատված պողպատից (ACS) և ալյումինե համաձուլվածքի լարերը, մալուխը շատ դիմացկուն է շրջակա միջավայրի դեգրադացմանը ափամերձ կամ արդյունաբերական տարածքներում:
Մեծ տրամագծի ընտրանքներ.Հատուկ նախագծված է նոր բարձրավոլտ հաղորդման համակարգերի մեխանիկական պահանջներին համապատասխանելու համար (110ԿՎ-ից մինչև 750ԿՎ):

Մանրամասն Տեխնիկական և Դիզայնի Պարամետրեր

-ի տեխնիկական կոնֆիգուրացիանԾածկված խողովակով օպտիկական մանրաթելային կոմպոզիտային վերգետնյա մետաղալարկարող է հարմարեցվել՝ ելնելով նախագծի հատուկ տարածությունից և էլեկտրական պահանջներից.

Առանձնահատկություն	Ստանդարտ ճշգրտում	Գործառնական առավելություն
Լարման աստիճան	110KV, 220KV, 500KV, 750KV	Բազմակողմանի է տարածաշրջանային և ազգային ցանցերի համար:
Մանրաթելերի հաշվարկ	Մինչև 144 մանրաթել (կամ ավելին ըստ ցանկության)	Աջակցում է տվյալների զանգվածային թողունակությանը:
Նյութի կազմը	ACS (ալյումինե ծածկված պողպատ) + AA (ալյումինե խառնուրդ)	Բարձր ուժ և քաշ հարաբերակցություն:
Ստանդարտների համապատասխանություն	IEEE 1138, IEC 60794-4	Ապահովում է գլոբալ փոխգործունակությունը և անվտանգությունը:

Հիմնական հավելվածներ. Խելացի ցանցի հզորացում

ԱյնԾածկված խողովակով օպտիկական մանրաթելային կոմպոզիտային վերգետնյա մետաղալար-իցԱրևելյան մանրաթելկարևոր բաղադրիչ է մի քանի հիմնական ոլորտներում.

Բարձր լարման փոխանցում.Նորակառույց 220 ԿՎ և 500 ԿՎ լարման գծերի առաջնային հողային լարը, որն առաջարկում է կայծակնային պաշտպանություն և հիմնավորում:
Power Utility Հաղորդակցություն.Տրանսֆորմատորային կայանների իրական ժամանակի մոնիտորինգ, հեռավոր հաշվառում և պաշտպանիչ ռելեներ:
Լայնաշերտ Backhaul:Օպտիկամանրաթելային ավելցուկային հզորության վարձակալում հեռահաղորդակցության օպերատորներին գյուղական կամ միջքաղաքային տվյալների փոխադրման համար:
Խելացի ցանցի կառավարում.Հեշտացնելով ցածր լատենտային հաղորդակցությունը, որն անհրաժեշտ է անսարքությունների ավտոմատ հայտնաբերման և ցանցի ինքնաբուժման համար:

Բնութագրերը

● Գործընթացի ճշգրիտ հսկողություն՝ լավ մեխանիկական և ջերմաստիճանային կատարում ապահովելու համար

● Ավելի մեծ տրամագիծ և ավելի օպտիկական մանրաթելեր

● Կայուն կառուցվածք և բարձր հուսալիություն

● Բարձր առաձգական ուժ և մեծ կարճաժամկետ ընթացիկ հզորություն

Օպտիկական մանրաթելերի բնութագրերը

	Թուլացում				Լայնություն		Բևեռացում Ռեժիմի ցրում
	@850 նմ	@1300 նմ	@1310 նմ	@1550 նմ	@850 նմ	@1300 նմ	Անհատական Մանրաթել	Դիզայն Հղման արժեքը (M=20, Q=0.01%)
G652D	—	—	≤0,35 դԲ/կմ	≤0,21 դԲ/կմ	—	—	≤0.20ps/ կմ	≤0.1ps/ կմ
G655	—	—	—	≤0,22 դԲ/կմ	—	—	≤0.20ps/ կմ	≤0.1ps/ կմ
50/125 մկմ	≤3,0 դԲ/կմ	≤1,0 դԲ/կմ	—	—	≥600 ՄՀց.կմ	≥1200 ՄՀց.կմ	—	—
62,5/125 մկմ	≤3,5 դԲ/կմ	≤1,0 դԲ/կմ	—	—	≥200 ՄՀց.կմ	≥600 ՄՀց.կմ	—	—

Շինարարություններ և կատարում

	Դասակարգում	Նյութ	Արժեք
Շինարարություն	Օպտիկական մանրաթել	G652D/G655 և այլն:	2 - 144
	Պաշտպանիչ խողովակ	Չժանգոտվող պողպատից խողովակ	1,5 - 6 մմ
	Ծածկված գիծ	AS մետաղալար / AA մետաղալար / Al Rod	1,5 - 6 մմ
	Մաքս. Տրամագիծը		30 մմ
	Մաքս. Խաչաձեւ հատված		500 մմ²
Բնութագրական	Ստանդարտների համաձայն, ինչպես DL/T 832, IEC60794-4-10, IEEE1138
	Մաքս. Առաձգական ուժ (RTS) (kN)		700
	Մաքս. Ճզմման ուժը (N/100 մմ)		3000
	Մաքս. Կարճ հոսանքի հզորություն (40℃-ից մինչև 200℃) (kA2s)		2000
	Min. Ճկման շառավիղ (դինամիկ)		20D
	Min. Ճկման շառավիղ (ստատիկ)		15D
Շրջակա միջավայր Կատարում	Տեղադրում (℃)		-10-ից +50
	Տրանսպորտ և շահագործում (℃)		-40-ից +65

Նշում. D-ն մալուխի տրամագիծն է:

Հատուկ տեսակ և տեխնիկական տվյալներ

Ոչ	Տեխնիկական տվյալներ
Ոչ	Ապրանքի տեսակը	Կառուցվածքի տեսակը	Մաքս. Մանրաթել հաշվել	AS Wire-ի բաժինը (մմ2)	Տրամագիծը (մմ)	Մալուխի քաշը (կգ/կմ)	Գնահատեք առաձգական ուժը (kN)	20℃ DC Դիմադրություն (Ω/կմ)	Կարճաժամկետ ընթացիկ հզորություն (40-200℃kA2.s)
1	OPGW-48B1.3-90- [112;45]	1/2.6/20AS＋4/2.5/20AS＋ 11/2.8/20AS, օպտիկական միավոր 2/2.5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS＋4/2.5/40AS＋ 11/2.8/40AS, օպտիկական միավոր 2/2.5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS＋5/2.5/20AS＋ 11/2.8/20AS, օպտիկական միավոր 1/2.5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS＋5/2.5/40AS＋ 11/2.8/40AS, օպտիկական միավոր 1/2.5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS＋5/2.5/20AS＋ 10/3.2/20AS, օպտիկական միավոր 1/2.5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS＋5/2.7/20AS＋ 11/3.05/20AS, օպտիկական միավոր 1/2.6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS＋5/2.8/20AS＋ 12/2.8/AA, օպտիկական միավոր 1/2.7	24	≈37 ≈74 (AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS＋5/2.9/20AS＋ 12/2.9/20AS, օպտիկական միավոր 1/2.8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS＋5/2.9/30AS＋ 12/2.9/30AS, օպտիկական միավոր 1/2.8	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS＋5/2.9/40AS＋ 12/2.9/40AS, օպտիկական միավոր 1/2.8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS＋4/3.0/20AS＋ 12/3.0/20AS, օպտիկական միավոր 2/2.9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS＋4/3.0/30AS＋ 12/3.0/30AS, օպտիկական միավոր 2/2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS＋4/3.0/40AS＋ 12/3.0/40AS, օպտիկական միավոր 2/2.9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS＋5/3.0/20AS＋ 12/3.0/20AS, օպտիկական միավոր 1/2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS＋5/3.0/30AS＋ 12/3.0/30AS, օպտիկական միավոր 1/2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS＋5/3.0/40AS＋ 12/3.0/40AS, օպտիկական միավոր 1/2.9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/20AS, օպտիկական միավոր 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS＋5/3.2/30AS＋ 12/3.2/30AS, օպտիկական միավոր 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/AA, օպտիկական միավոր 1/3.1	36	≈49 ≈96 (AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS＋5/3.3/20AS＋ 12/3.3/20AS, օպտիկական միավոր 1/3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS＋5/3.3/30AS＋ 12/3.3/30AS, օպտիկական միավոր 1/3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS＋5/3.3/40AS＋ 12/3.3/40AS, օպտիկական միավոր 1/3.2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS＋4/3.3/20AS＋ 12/3.3/20AS, օպտիկական միավոր 2/3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS＋4/3.3/30AS＋ 12/3.3/30AS, օպտիկական միավոր 2/3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS＋5/3.5/20AS＋ 12/3.5/20AS, օպտիկական միավոր 1/3.4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS＋4/3.6/20AS＋ 12/3.6/20AS, օպտիկական միավոր 2/3.5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS＋5/3.6/14AS＋ 12/3.6/14AS, օպտիկական միավոր 1/3.5	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3.8/20AS＋5/3.6/20AS＋ 12/3.6/20AS, օպտիկական միավոր 1/3.5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS＋5/3.6/30AS＋ 12/3.6/30AS, օպտիկական միավոր 1/3.5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS＋5/3.6/40AS＋ 12/3.6/40AS, օպտիկական միավոր 1/3.5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2.7/20AS＋4/2.5/20AS＋ 12/2.5/20AS+13/3.8/20AS, Օպտիկական միավոր 1/3.5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243.4

Մեխանիկական և բնապահպանական փորձարկման բնութագրեր

Նյութ	Փորձարկում Մեթոդ	Պահանջներ
Լարվածություն	IEC 60794-1-2-E1 Բեռնում: ըստ մալուխի կառուցվածքի Նմուշ երկարությունը՝ ոչ պակաս, քան 10 մ, կապակցված երկարությունը՝ ոչ պակաս, քան 100 մ Տևողությունը ժամանակը: 1 րոպե	40% RTS ոչ լրացուցիչ մանրաթելային լարվածություն (0,01%), ոչ լրացուցիչ թուլացում (0.03dB): 60% RTS մանրաթելային շտամ≤0,25%, հավելյալ թուլացում≤0.05dB (Ոչ լրացուցիչ թուլացում փորձարկումից հետո):
Ջախջախել	IEC 60794-1-2-E3 Բեռնում: ըստ վերը նշված աղյուսակի՝ երեք միավոր Տևողությունը ժամանակը: 10 րոպե	Լրացուցիչ թուլացում 1550 նմ ≤0.05dB/bre; Տարրերին ոչ մի վնաս
Ջուր Ներթափանցում	IEC 60794-1-2-F5B Ժամանակը 1 ժամ Նմուշի երկարությունը՝ 0,5 մ Ջուր բարձրությունը՝ 1մ	Ոչ ջրի արտահոսք.
Ջերմաստիճանը Հեծանվավազք	IEC 60794-1-2-F1 Նմուշ երկարությունը՝ 500 մ-ից ոչ պակաս Ջերմաստիճանը միջակայքը՝ -40℃-ից +65℃ Ցիկլեր: 2 Ջերմաստիճանը Հեծանվավազքի թեստի բնակության ժամանակը` 12ժ	Այն Թուլացման գործակցի փոփոխությունը պետք է լինի փոքր, քան 0,1 դԲ/կմ 1550 նմ.

Հաճախակի տրվող հարցեր (ՀՏՀ)

Ինչու՞ է խրված խողովակով OPGW-ն ավելի լավ բարձր լարման գծերի համար:

Խցանված խողովակի դիզայնը թույլ է տալիս ավելի մեծ մալուխի տրամագիծ և մանրաթելերի ավելի մեծ քանակություն: Այն նաև ավելի հավասարաչափ է բաշխում մեխանիկական սթրեսը մալուխի վրա, ինչը կենսական նշանակություն ունի 500 կՎ և 750 կՎ լարման գծերում օգտագործվող երկարատև անցումների համար:

Ինչպե՞ս է Orientalfiber-ն ապահովում OPGW-ի որակը:

Մենք գործում ենք ISO9001 որակի կառավարման և ISO45001 անվտանգության համակարգերի ներքո: Լարված խողովակով օպտիկամանրաթելային կոմպոզիտային վերգետնյա հաղորդալարի յուրաքանչյուր խմբաքանակ առաքումից առաջ ենթարկվում է առաձգական ուժի, ճզմման դիմադրության և կարճ միացման աշխատանքի խիստ փորձարկումների:

Կարո՞ղ է այս մալուխը օգտագործել գոյություն ունեցող գծերի վրա:

Թեև հաճախ օգտագործվում է «նոր կառուցված» գծերի համար, OPGW-ն հաճախ օգտագործվում է ցանցի արդիականացման ծրագրերի ընթացքում գոյություն ունեցող ավանդական հողային լարերը փոխարինելու համար՝ հին երթուղիներին կապի հնարավորություններ ավելացնելու համար:
