Նախնական ավարտված կլոր օպտիկամանրաթելային կաթիլային մալուխ

Նախապես ավարտված կլոր օպտիկամանրաթելային կաթիլային մալուխները ապահովում են Fiber to Home (FTTH) միացման ամուր և կնքված լուծում՝ արագ և ճշգրիտ միացման համակարգի միջոցով՝ նվազեցնելով տեղադրման ժամանակը, տեխնիկական սխալները և սպասարկումը: Բացի այդ, այն երաշխավորում է ցանցի բարձր հուսալիություն և ամրություն:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Ապրանքի կատեգորիա. Օպտիկամանրաթելից դեպի տուն (FTTH) միացման լուծումներ
Հիմնական գործառույթը. Արագ տեղակայման plug-and-play կաթիլ մալուխ՝ ուժեղացված SC/APC վերջավորությամբ:
Համապատասխանություն. համապատասխանում է IEC 61754-4 ստանդարտներին օպտիկական ինտերֆեյսի աշխատանքի համար:

Orientalfiber-ը տրամադրում է Pre-Terminated Round Optic Drop Cable-ը որպես բարձր արդյունավետության լուծում բնակելի և առևտրային մանրաթելերի տեղակայման համար: Նախագծված Jiangsu Xuben Photoelectric Technology Co., Ltd-ի կողմից, այս մալուխը ինտեգրում է ամուր մեխանիկական պաշտպանությունը ճշգրիտ մշակված միակցիչների հետ՝ ապահովելու կայուն ազդանշանի փոխանցում շրջակա միջավայրի տարբեր պայմաններում:

Ապրանքի սահմանում և ֆունկցիոնալ շրջանակ

Նախնական ավարտված կլոր օպտիկամանրաթելային կաթիլային մալուխը մասնագիտացված օպտիկական հավաքույթ է, որը բաղկացած է բարձր առաձգական 5 մմ կլոր մալուխից, որն ավարտվում է ամրացված SC/APC միակցիչով: Ի տարբերություն դաշտային վերջավորվող ստանդարտ մալուխների, այս նախապես միակցված լուծումը վերացնում է բաժանորդի վերջում տեղում միացման անհրաժեշտությունը՝ օգտագործելով բարձրորակ ցիրկոնիումի լաստանավը, որը պահպանում է ներդրման ցածր կորուստը և մեծ վերադարձի կորուստը ցանցի ողջ կյանքի ընթացքում:

Հիմնական առավելություններ և տեխնիկական գերազանցություն

1. Ճշգրիտ ճարտարագիտություն

Նախնական ավարտված կլոր օպտիկամանրաթելային կաթիլային մալուխն ունի ուժեղացված SC/APC միակցիչ A կողմում, որն ապահովում է կնքված, եղանակին դիմացկուն միացում: Ցիրկոնիումի լաստանավերի օգտագործումը երաշխավորում է կայուն հավասարեցում, նվազեցնելով ազդանշանի քայքայման ռիսկը ջերմաստիճանի տատանումների կամ մեխանիկական թրթռումների պատճառով:

2. Ընդլայնված ամրություն

Երկարակեցության համար կառուցված մալուխի կառուցվածքը ներառում է.

HDPE/LSZH արտաքին բաճկոն. Ապահովում է դիմադրություն ուլտրամանուշակագույն ճառագայթմանը և շրջակա միջավայրի սթրեսին:

Ջուրը արգելափակող բաղադրիչներ. Ինտեգրված ապակեպլաստե և արամիդային թելերը կանխում են խոնավության ներթափանցումը:

G657A1/A2 օպտիկամանրաթել: Առաջարկում է ճկման նկատմամբ բարձր արդյունավետություն, որը կարևոր է քաղաքային FTTH միջավայրերում ամուր երթուղու համար:

3. Օպտիմիզացված տեղակայման արդյունավետություն

Օգտագործելով Pre-Terminated Round Optic Fiber Drop Cable-ը, հեռահաղորդակցության օպերատորները կարող են զգալիորեն կրճատել տեղադրման ժամանակը: B կողմի «բաց ծայրը» թույլ է տալիս հեշտորեն քաշել խողովակների միջով մինչև բաշխման կետում վերջնական ավարտը:

Դիմումի դաշտեր

Նախնական ավարտված կլոր օպտիկամանրաթելային կաթիլային մալուխի բազմակողմանիությունը այն հարմար է դարձնում բարձր պահանջարկ ունեցող տարբեր հատվածների համար.

Հեռահաղորդակցություն. վերջին մղոնի FTTH կապեր բնակելի ինտերնետ ծառայություններ մատուցողների համար:

Հեռարձակում. ազդանշանի փոխանցում ռադիո և հեռուստատեսային ցանցերի համար:

Արդյունաբերական ենթակառուցվածք. խելացի ցանցերի, երկաթուղային տրանսպորտի և մայրուղու մոնիտորինգի համակարգերի ճակատային միացումներ:

Տեղական տարածքային ցանցեր (LAN). Տվյալների արագ փոխանցում համալսարանի կամ գրասենյակային համալիրների համար:

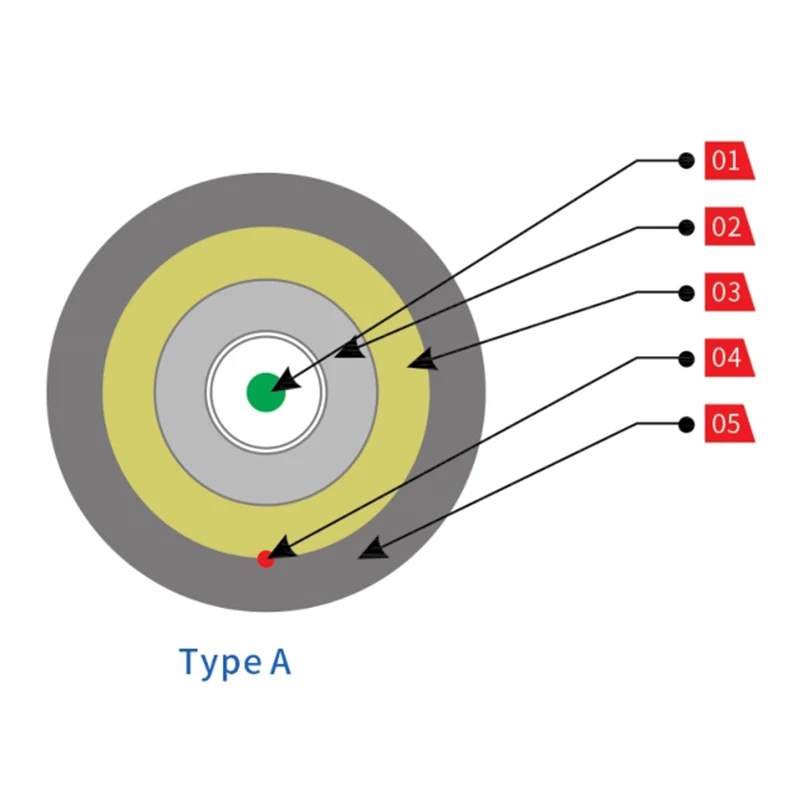

Կառուցվածքային գծագրություն

900 մկմ բուֆեր

PBT խողովակ

Ջուր արգելափակող ապակեպլաստե և արամիդ մանվածքի մանրաթելային բուֆերներ

Ռիփքորդ

LSZH բաճկոն

Pre-terminated Round Fiber Optic Drop Cable

Տիպ Ա

900 մկմ բուֆեր

Ներքին պատյան

Ջուր արգելափակող ապակեպլաստե և արամիդ մանվածքի մանրաթելային բուֆերներ

Ուժի անդամ

Ռիփքորդ

Արտաքին պատյան

Կապույտ գույնի գիծ

Pre-Terminated Round Fiber Optic Drop Cable

Տիպ B

Միակցիչի մանրամասները

Մոդել՝ տեսակ E

Գույնը՝ սև

Նյութը՝ PC+ABS

Միակցիչ՝ SC/APC

Կիրառելի մալուխ՝ 5 մմ կաթիլ մալուխ

Բնութագրերը

Մոդուլային դիզայն, հեշտ ընդլայնվող

Այն կարող է աշխատել և տեղադրվել դրսում

Պաշտպանության աստիճանը՝ IP68

RL՝ ≥55dB

Pre-Terminated Round Fiber Optic Drop Cable

Օպտիկական բնութագրեր

Պարամետր	Արժեք
Միակցիչի տեսակը	E տեսակը
Միակցիչի տեղադրման կորուստ (dB)	IL՝ ≤0.3dB Մաքս. 0.3dB + 0.4dB/km * L(km) @ 1310nm Մաքս. 0.3dB + 0.35dB/km * L(km) @ 1550nm համաձայն IEC 61300-3-4 մեթոդի Բ
Միակցիչի վերադարձի կորուստ (dB)	RL՝ ≥55dB Min. 60dB @ 1310 & 1550nm Համաձայն IEC 61300-3-6
Մալուխի երկարությունը (մ)	50, 100, 150, 200, 250 և այլն
Պաշտպանության աստիճան	IP 68

Մալուխի հավաքում

Տեղադրման կորուստ. մաքս. 0.3dB + 0.35dB/km * L(km) @ 1310nm

Մաքս. 0.3dB + 0.21dB/km * L(km) @ 1550nm

Համաձայն IEC 61300-3-4 մեթոդի Բ

Վերադարձի կորուստ. Min. 60 դԲ @ 1310 & 1550 նմ

Համաձայն IEC 61300-3-6

Մեխանիկական բնութագրեր

Նյութ	Փորձարկման մեթոդ	Պահանջ
Առաձգական ուժ	IEC 60794-1-E1 (1000Ն/1ժ)	Մանրաթելերի երկարացում ≤0,40% Մնացորդային երկարացում ≤ 0,05% Թուլացման փոփոխություն≤ 0.1 dB @1550nm
Հարթեցում	IEC 60794-1-E3 (1000 N/100 մմ 15 րոպեում)	Թուլացման փոփոխություն ≤ 0.1 dB @1550nm
Ազդեցություն	IEC 60794-1-2-E4 (5N.m հարված և D=300 մմ)	Թուլացման փոփոխություն ≤ 0.1 dB @1550nm
Ծալք	IEC 60794-1-2-E7 (25N բեռ և 10 ցիկլ)	Թուլացման փոփոխություն ≤ 0.1 dB @1550nm
կորություն	IEC 60794-1-2-E6 (D = 100 մմ և 55 Ն բեռ, 25 ցիկլ)	Թուլացման փոփոխություն ≤ 0.1 dB @1550nm
Ջերմաստիճանի միջակայք	IEC 60794-1-2-F1 (-15°C ~ + 65°C)	Թուլացման փոփոխություն ≤ 0.2 dB @1550nm
Ջրի ներթափանցում	IEC 60794-1-2-F5A (3 մ երկարություն, 1 մ բարձրություն, 24 ժամ)	Վերջացրեք ջրի արտահոսքը
Պատյանների նեղացում	EIA-RS-455-86 (85°C, 4HRS) EIA-RS-455-86 (85°C, 4°C)	≤ 5,0%
RoHs (2011/65/ԵՄ)	Համապատասխանում է
