Armored Duct Bow-տիպի օպտիկամանրաթելային կաթիլային մալուխ

Orientalfiber-ը կենտրոնանում է R&D-ի, բարձր արդյունավետության օպտիկական կապի մալուխների արտադրության և մատակարարման վրա, իսկ Armored Duct Bow տիպի Fiber Optic Drop Cable-ը օպտիկական փոխանցման հիմնական արտադրանք է, որը հարմարեցված է խողովակային մալուխների և FTTH սցենարների համար: Այս արտադրանքը վերցնում է թիթեռի մալուխը որպես օպտիկական հաղորդակցության հիմնական ենթաբաժին, ընդունում է ստանդարտացված կառուցվածքային դիզայն՝ ամրացնող տարրերով, ջուրը արգելափակող նյութերով և զրահապատ շերտերով և կայուն կերպով կատարում է օպտիկական ազդանշանի փոխանցման առաջադրանքներ դիվերսիֆիկացված երեսարկման միջավայրերում:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Orientalfiber Armored Duct Bow տիպի Fiber Optic Drop Cable-ը մասնագիտացված օպտիկական կապի մալուխ է, որը նախատեսված է խողովակների տեղադրման համար: Թիթեռի կապարի մալուխը որպես օպտիկական հաղորդակցության կենտրոնական ստորաբաժանում, այն հագեցած է երկու կողմից զուգահեռ ամրապնդող տարրերով, պաշտպանվելու համար պատված է ջուրը արգելափակող ժապավենով և ալյումինե ժապավենով և ծածկված է արտամղված արտաքին պատյանով: Այս կառուցվածքային արտադրանքը նվիրված է կայուն օպտիկական ազդանշանի փոխանցմանը FTTH նախագծերում և խողովակային մալուխային համակարգերում և հանդիսանում է օպտիկական ցանցի կառուցման համար անհրաժեշտ օժանդակ արտադրանք:

Հիմնական առավելությունները և վաճառքի կետերը

Կայուն մեխանիկական կատարում

Այս արտադրանքը կառուցված է պրոֆեսիոնալ կառուցվածքային դիզայնով, որն առանձնանում է առաձգականության և ճզմման ակնառու դիմադրությամբ: Ներկառուցված ամրապնդման տարրերը և զրահապատ շերտը արդյունավետորեն պաշտպանում են ներքին օպտիկական մանրաթելը՝ խուսափելով արտաքին ուժի արտամղման կամ ձգման հետևանքով առաջացած վնասից շինարարության և ամենօրյա օգտագործման ընթացքում՝ ապահովելով արտադրանքի երկարաժամկետ կայուն աշխատանքը բարդ միջավայրում:

Հարմարավետ շինարարություն և սպասարկում

Ընդունելով ֆլեյտայի եզակի դիզայն՝ Orientalfiber Armored Duct Bow-ի օպտիկամանրաթելային կաթիլային մալուխը աջակցում է արագ մերկացմանն ու միացմանը, ինչը զգալիորեն հեշտացնում է տեղում շինարարության գործընթացը, կրճատում տեղադրման ժամկետը և նվազեցնում հետագա սպասարկման և վերանորոգման դժվարությունը:

Հուսալի անջրանցիկ կատարում

Ապրանքը ընդունում է չոր կառուցվածք և պրոֆեսիոնալ ջրարգելափակող դիզայն, որը կարող է արդյունավետորեն արգելափակել խոնավությունը և ջրի ներթափանցումը: Այն հարմարվում է խոնավ և ջրատար խողովակների միջավայրերին՝ կանխելով ջրի վնասը արտադրանքի փոխանցման արդյունավետության վրա ազդելու և մալուխի ծառայության ժամկետը երկարացնելուց:

Գործարանի նախնական դադարեցման աջակցություն

Ստանդարտացված ինժեներական շինարարության կարիքները բավարարելու համար այս արտադրանքը աջակցում է գործարանի նախնական դադարեցմանը: Գործարանում միասնական մշակումն ապահովում է արտադրանքի որակի և կատարողականի հետևողականությունը, նվազեցնում է տեղում մշակման սխալները և համապատասխանում է խոշոր և միջին օպտիկական ցանցերի նախագծերի կառուցման չափանիշներին:

Տեխնիկական բնութագրեր

Orientalfiber-ը տրամադրում է զանազան տեխնիկական կոնֆիգուրացիայի լուծումներ Armored Duct Bow տիպի Fiber Optic Drop Cable-ի համար՝ տարբեր նախագծերի հարմարեցված կարիքները բավարարելու համար.

Հիմնական կառուցվածքը. Կենտրոնական թիթեռի մալուխ + կրկնակի զուգահեռ ամրացնող տարրեր
Պաշտպանիչ շերտ. Ջուր արգելափակող ժապավենի ոլորուն + ալյումինե ժապավենի զրահապատ շերտ
Ծածկույթի նյութը՝ բարձր ամրության մաշվածության դիմացկուն և կոռոզիոն դիմացկուն պոլիմերային նյութ
Կառուցվածքային առանձնահատկություններ. Չոր ջուրը արգելափակող դիզայն, ստանդարտ ֆլեյտա ձև՝ հեշտ կառուցման համար
Կիրառման միջավայր. հարմարվում է ներքին և դրսի խողովակների տեղադրմանը, հարմար է կապի ճարտարագիտության սովորական ջերմաստիճանի և խոնավության միջակայքերի համար

Դիմումի դաշտեր

Orientalfiber Armored Duct Bow տիպի օպտիկամանրաթելային կաթիլային մալուխը լայնորեն օգտագործվում է օպտիկական կապի բազմաթիվ սցենարներում իր կայուն կատարողականությամբ՝ ընդգրկելով հետևյալ հիմնական ոլորտները.

FTTH (Fiber To The Home) ցանցի կառուցում, որն ապահովում է կայուն օպտիկական փոխանցում բնակելի լայնաշերտ մուտքի համար
Հեռահաղորդակցության ոլորտի ներքին և արտասահմանյան օպերատորների ստանդարտ խողովակների մալուխային նախագծեր
Ռադիո և հեռուստատեսային կապի և տեղեկատվության փոխանցման համակարգեր
Տեղական ցանցի տվյալների փոխանցման համակարգեր արդյունաբերական սցենարներում
Օպտիկական կապի միացման նախագծեր էլեկտրաէներգիայի, երկաթուղային տրանսպորտի, մայրուղիների և այլ ենթակառուցվածքային ոլորտներում

Առանձնահատկություն

Չոր կառուցվածք և ջրի արգելափակում

Գերազանց առաձգական և ջախջախիչ դիմադրություն

Ֆլեյտա դիզայնը հեշտացնում է մերկացումը և միացումը

Դիմում

Մալուխներ խողովակի մեջ

FTTH (մանրաթել դեպի տուն)

Նախապես դադարեցված է գործարանում

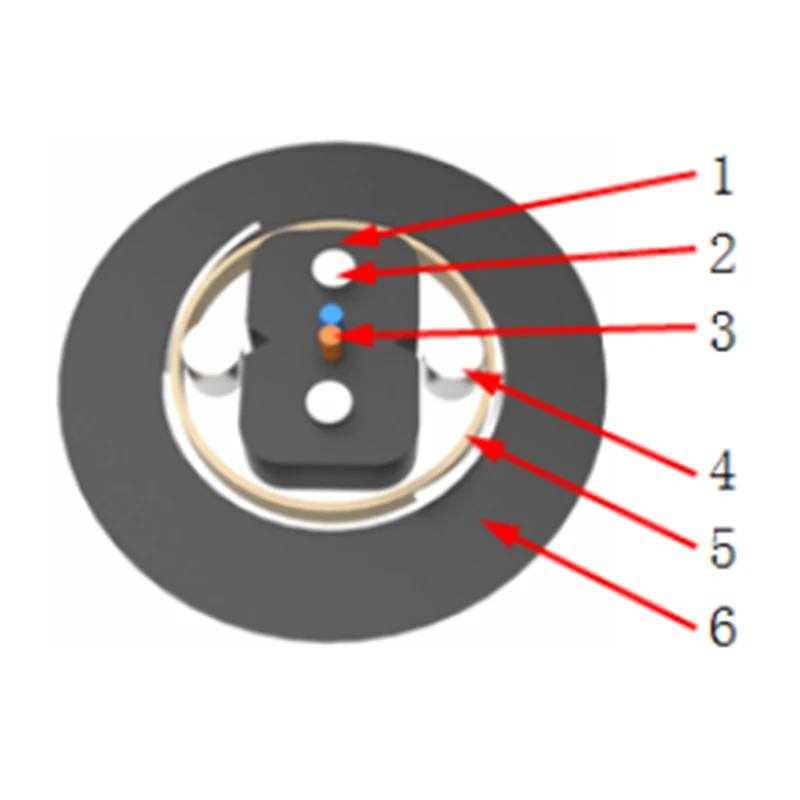

Կառուցվածք և նյութ

Ոչ	Նյութ	Նյութ
1	Ներքին պատյան	PVC, LSZH
2	Ուժի անդամ	Պողպատե մետաղալար, FRP, KFRP
3	Մանրաթել	G.652D (B1.3), G.657A1 (B6a1), G.657A2 (B6a2) …
4	Աջակցող ուժի անդամ	Պողպատե մետաղալար, FRP
5	Ջրի արգելափակման նյութ	Ջուրը արգելափակող ժապավեն
6	Զրահապատ շերտ	Ալյումինե ժապավեն
7	Արտաքին պատյան	LSZH, PE
8	Գույն	Սեւ

Armored Duct Bow-type Fiber Optic Drop Cable

Մալուխի սեփականություն

Մալուխի տեսակը	Չափս		Առաձգական ուժ		Ճզմելու դիմադրություն		Ճկման շառավիղը
	Միավոր	Մալուխ	Երկարաժամկետ	Կարճաժամկետ	Երկարաժամկետ	Կարճաժամկետ	Ստատիկ	Դինամիկ
	(մմ)		(N)		(N/100 մմ)		—
GJYXFHA – 1/2/4	2.0×3.0	7.5	300	600	1000	2200	10 · Դ	20 · Դ
GJYXHA – 1/2/4	2.0×3.0	7.5	300	600	1000	2200	10 · Դ	20 · Դ

Նշումներ. D = Մալուխի տրամագիծը:

Մանրաթելային բնութագիրը

Մանրաթելերի տեսակը	Թուլացում (առավելագույն)		Մակրո ճկման կորուստ (առավելագույնը)
	1310 նմ	1550 նմ	Φ30 մմ 10 շրջան (շրջադարձ)	Φ20 մմ 1 շրջան (շրջադարձ)	Φ15 մմ 1 շրջան (շրջադարձ)	Φ32 մմ 1 շրջան (շրջադարձ)	Φ60 մմ 100 շրջան (շրջադարձ)
	(դԲ/կմ)		(dB)
Գ.652 Դ	0.40	0.30	Հ/հ	Հ/հ	Հ/հ	0.05 @1550 նմ	0.05 @1625 նմ
G.657 A1	0.40	0.30	0.25 @1550 նմ 1.00 @1625 նմ	0.75 @1550 նմ 1.50 @1625 նմ	Հ/հ	Հ/հ	Հ/հ
G.657 A2	0.40	0.30	0.03 @1550 նմ 0.10 @1625 նմ	0.1 @1550 նմ 0.2 @1625 նմ	0.5 @1550 նմ 1.0 @1625 նմ	Հ/հ	Հ/հ

Բնապահպանական կատարում

Տրանսպորտ և պահեստավորում	Տեղադրում	Գործողություն	Դիտողություններ
-40℃ — +60℃	-30℃ — +50℃	-40℃ — +60℃	RoHS
