Patch Cord ընդդեմ Pigtail. Ո՞րն է տարբերությունը օպտիկամանրաթելային ցանցերում:

Օպտիկամանրաթելային ցանցերը դարձել են ժամանակակից կապի համակարգերի հիմքը՝ աջակցելով ամեն ինչ՝ ինտերնետ ծառայություններից և տվյալների կենտրոններից մինչև հեռահաղորդակցության և ձեռնարկությունների ցանցեր: Այս գերարագ կապերի հետևում շատ փոքր, բայց կարևոր բաղադրիչներ կան, այդ թվում՝ մանրաթելPatch CordևPigtail.

Թեև դրանք կարող են նման տեսք ունենալ, կարկատալարերը և խոզուկները տարբեր նպատակների են ծառայում օպտիկամանրաթելային սարքերում: Նրանց տարբերությունները հասկանալն օգնում է ինժեներներին, տեղադրողներին և ցանցի օգտագործողներին ստեղծել ավելի հուսալի և արդյունավետ օպտիկական կապի համակարգեր:

Այսպիսով, կոնկրետ ինչ են մանրաթելային լարերը և խոզուկները, և ինչպես են դրանք միասին աշխատում ժամանակակից ցանցերում:

Ի՞նչ է մանրաթելային լարը:

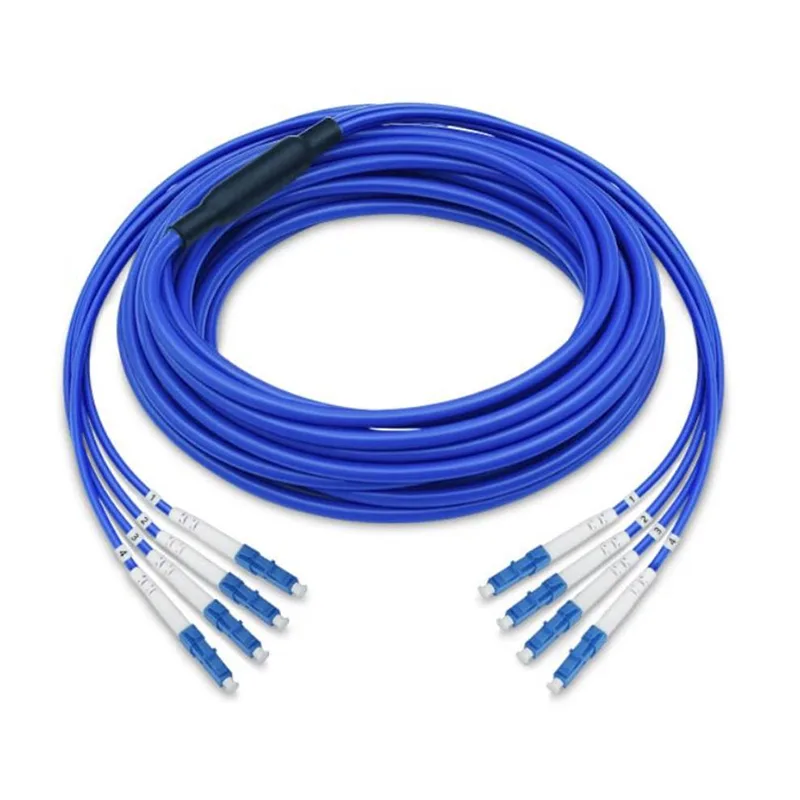

Օպտիկամանրաթելային լարը օպտիկամանրաթելային մալուխ է, որի երկու ծայրերում տեղադրված են միակցիչներ: Այն հիմնականում օգտագործվում է օպտիկական սարքերի, ցանցային սարքավորումների և մանրաթելային բաշխման համակարգերի միացման համար։

Քանի որ երկու ծայրերն արդեն ունեն միակցիչներ, կարկատալարերը կարող են արագ տեղադրվել առանց հավելյալ միացման աշխատանքների:

Տիպիկ մանրաթելային լարը ներառում է.

• Օպտիկամանրաթելային մալուխ
• Պաշտպանիչ բաճկոն
• Երկու ծայրերում մանրաթելային միակցիչներ
• Ամրապնդող կառուցվածք

Միակցիչների ընդհանուր տեսակները ներառում են.

• LC միակցիչ
• SC միակցիչ
• FC միակցիչ
• ST միակցիչ

Ի՞նչ է մանրաթելային խոզուկը:

Օպտիկամանրաթելային խոզուկը կարճ օպտիկամանրաթելային մալուխ է, որի միակցիչը տեղադրված է միայն մի ծայրի վրա, մինչդեռ մյուս ծայրը պարունակում է բաց մանրաթել միացման համար:

Ի տարբերություն կարկատալարերի, խոզուկները սովորաբար օգտագործվում են օպտիկամանրաթելային վերջավորության տուփերի, օպտիկական բաշխման շրջանակների և միացման սկուտեղների ներսում:

Մանրաթելային խոզուկը սովորաբար բաղկացած է.

• Մեկ նախապես տեղադրված մանրաթելային միակցիչ
• Բացահայտ մանրաթելերի ծայրը միաձուլման միացման համար
• Պաշտպանիչ մանրաթելային ծածկույթ
• Արտաքին բաճկոն

Բացահայտված մանրաթելը թույլ է տալիս տեխնիկներին այն մշտապես միացնել ներգնա օպտիկական մալուխներին միաձուլման միացման միջոցով:

Ինչպե՞ս են աշխատում Patch Cords-ը և Pigtails-ը:

Fiber Patch Cord-ի աշխատանքային սկզբունքը

Patch լարերը ապահովում են ճկուն կապ երկու օպտիկական պորտերի միջև:

Միացման գործընթացը պարզ է.

Օպտիկական սարք

↓

Մանրաթելային միակցիչ

↓

Patch լարը

↓

Մեկ այլ օպտիկական սարք

Սա կարկատան լարերը դարձնում է իդեալական սարքավորումների միացումների համար, որոնք կարող են հաճախակի տեղադրման կամ փոխարինման կարիք ունենալ:

Fiber Pigtail-ի աշխատանքային սկզբունքը

Pigtails- ը նախատեսված է մանրաթելերի մշտական ​​դադարեցման համար:

Հիմնական գործընթացը հետևյալն է.

Օպտիկամանրաթելային մալուխի պատրաստում

↓

Pigtail fusion splicing

↓

Պաշտպանություն միաձուլման սկուտեղի ներսում

↓

Միացում օպտիկական սարքավորումներին

Patch Cord ընդդեմ Pigtail. հիմնական տարբերությունները

Ինչպե՞ս են կարկատել լարերը և խոզուկները միասին օգտագործվում:

Շատ օպտիկամանրաթելային ցանցերում կարկատալարերը և խոզուկները միմյանց փոխարինելու փոխարեն աշխատում են միասին:

Օպտիկամանրաթելային միացման ընդհանուր գործընթացը հետևյալն է.

Արտաքին մանրաթելային մալուխ

↓

Խոզուկի միացում մանրաթելերի բաշխման տուփի ներսում

↓

Օպտիկամանրաթելային ադապտեր վահանակ

↓

Patch լարը միացում

↓

Ցանցային սարքավորումներ

Այս համադրությունը ստեղծում է կայուն կապ՝ միաժամանակ ապահովելով սարքավորումների միացումները հեշտ կառավարելի:

Ինչու՞ են մանրաթելային խոզուկները կարևոր մանրաթելային ցանցերում:

Օպտիկամանրաթելային խոզուկները կարևոր դեր են խաղում օպտիկական կապերի պաշտպանության և կազմակերպման գործում:

Նրանց առավելությունները ներառում են.

• Հուսալի մշտական ​​կապեր
• Նվազեցված ազդանշանի կորուստը պատշաճ միացման միջոցով
• Մանրաթելերի ավելի լավ կառավարում
• Հեշտ ինտեգրում բաշխման համակարգերին

Ինչու՞ են լայնորեն օգտագործվում մանրաթելային լարերը:

Patch լարերը հայտնի են, քանի որ ապահովում են հարմար և ճկուն կապեր:

Նրանց առավելությունները ներառում են.

• Արագ տեղադրում
• Հեշտ սպասարկում
• Սարքավորումների պարզ փոխարինում
• Հարմար է ցանցի տարբեր դասավորությունների համար

Օպտիկամանրաթելային կարկատանների և խոզուկների տեսակները

Single Mode Fiber Patch Cord և Pigtail

Միաձույլ օպտիկամանրաթելային արտադրանքները սովորաբար օգտագործվում են միջքաղաքային փոխանցման, հեռահաղորդակցության և գերարագ ցանցային միացումների համար:

Multimode Fiber Patch Cord և Pigtail

Մուլտիմոդալ մանրաթելային արտադրանքները հաճախ օգտագործվում են ավելի կարճ հեռավորության վրա գտնվող ծրագրերում, ինչպիսիք են ձեռնարկությունների ցանցերը և տվյալների կենտրոնները:

Միակցիչի ընտրանքներ

Ինչպե՞ս ընտրել Patch Cord-ի և Pigtail-ի միջև:

Ընտրությունը հիմնականում կախված է ցանցի կառուցվածքից և տեղադրման պահանջներից:

Օպտիկամանրաթելային միացման տեխնոլոգիայի ապագա զարգացումը

Քանի որ ինտերնետի արագությունը շարունակում է աճել, օպտիկամանրաթելային կապի տեխնոլոգիան զարգանում է դեպի ավելի բարձր խտություն, ավելի լավ հուսալիություն և ավելի հեշտ տեղադրում:

Ապագա միտումները կարող են ներառել.

• Բարձր արագությամբ օպտիկական ցանցեր
• Կոմպակտ մանրաթելային միացման նախագծեր
• Միակցիչի բարելավված տեխնոլոգիա
• Մանրաթելերի կառավարման ավելի արդյունավետ համակարգեր

Եզրակացություն

Fiber Patch Cord-ը և Pigtail-ը երկուսն էլ կարևոր բաղադրիչներ են ժամանակակից օպտիկական ցանցերում, բայց դրանք տարբեր դերեր են կատարում: Patch լարերը ապահովում են ճկուն սարքավորումների միացումներ, մինչդեռ խոզուկները հիմնականում օգտագործվում են մանրաթելերի մշտական ​​դադարեցման համար միացման միջոցով:

Այս երկու բաղադրիչների միջև տարբերությունը հասկանալն օգնում է ցանցի դիզայներներին և տեխնիկներին ստեղծել ավելի հուսալի և արդյունավետ օպտիկամանրաթելային համակարգեր:

Չնայած դրանք ավելի մեծ կապի համակարգի փոքր մասերն են, կարկատալարերը և խոզուկները կարևոր դեր են խաղում գլոբալ թվային կապերը կայուն և արագ պահելու գործում:
