Ներքին ժապավենի օպտիկամանրաթելային մալուխ

Orientalfiber-ը մատակարարում է բարձրորակ ներքին ժապավենի օպտիկամանրաթելային մալուխ՝ որպես օպտիկամանրաթելային ցանցի ամբողջական լուծում: Այս մալուխը ընդունում է օպտիկամանրաթելային ժապավենը որպես փոխանցման միջոց, որն ունի բարձր ինտեգրում, կայուն ազդանշանի փոխանցում և հեշտ տեղադրում: Այն լայնորեն օգտագործվում է ներքին բաշխման, սարքավորումների փոխկապակցման և կապի համակարգերում:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Ներքին ժապավենի օպտիկամանրաթելային մալուխը օգտագործում է օպտիկամանրաթելային ժապավենը որպես օպտիկական փոխանցման միջոց: Օպտիկամանրաթելային ժապավենը տեղադրվում է չամրացված խողովակի մեջ, որը պատրաստված է բարձր մոդուլային նյութից, այնուհետև պատված է արամիդային ամրացման շերտով: Ամենաարտաքին շերտը արտամղված է պոլիվինիլքլորիդով (PVC) պատյանով: Այս կառուցվածքային դիզայնը ապահովում է հուսալի կատարում և հարմարավետ շահագործում ներքին միջավայրում:

Հիմնական հատկանիշները

Բարձր ինտեգրված մանրաթելային ժապավենի ձևավորումՄանրաթելային ժապավենի կառուցվածքը թույլ է տալիս մանրաթելերի բարձր խտությունը կոմպակտ ձևով, պարզեցնելով կառավարումը և տեղադրումը: Այն աջակցում է արդյունավետ միացմանը MT/MTP միակցիչների հետ, որը հարմար է բարձր խտության էլեկտրահաղորդման սցենարների համար:

Գերազանց առաձգական ուժ Արամիդային ամրացմամբ մալուխը ապահովում է ուժեղ առաձգական դիմադրություն՝ շինարարության և օգտագործման ընթացքում արտաքին ուժերին դիմակայելու համար՝ ապահովելով ազդանշանի կայունությունը:
Երկարակյաց արտաքին նյութ Արտաքին պատյանը կոռոզիոն դիմացկուն է, անջրանցիկ, ուլտրամանուշակագույն ճառագայթման դիմացկուն, բոցավառվող և էկոլոգիապես մաքուր: Այն համապատասխանում է ներքին անվտանգության պահանջներին և հարմարվում է տարբեր աշխատանքային միջավայրերին:
Հեշտ տեղադրում և սպասարկում Մալուխը ճկուն է ճկման լավ կատարողականությամբ, հեշտ է երթևեկել նեղ տարածքներում, ինչպիսիք են մալուխային սկուտեղները և խողովակները: Այն չի պահանջում քսող քսուք՝ հեշտացնելով արագ կառուցումը և միացումը:

Տեխնիկական բնութագրեր

Պարամետր	Հստակեցում
Մանրաթելերի տեսակը	Մեկ ռեժիմ (G.652D/G.657A1) / Բազմառեժիմ (50/125 մկմ, 62.5/125 մկմ)
Հիմնական հաշվարկ	4, 6, 8, 12, 24 միջուկներ (կարգավորելի)
Մալուխի կառուցվածքը	Ժապավեն մանրաթել չամրացված խողովակի մեջ + արամիդային ամրացում + PVC պատյան
Արտաքին տրամագիծը	Կարգավորելի (սովորաբար 3.0–6.0 մմ)
Թուլացում	≤0,36 դԲ/կմ 1310նմ; ≤0,22 դԲ/կմ 1550 նմ (մեկ ռեժիմ)
Առաձգական ուժ	Կարճաժամկետ՝ ≥1500N; Երկարաժամկետ՝ ≥600N
Ճկման շառավիղ	Ստատիկ՝ ≥10× մալուխի տրամագիծը; Դինամիկ՝ ≥20× մալուխի տրամագիծ
Գործող ջերմաստիճանը	-20°C-ից +60°C
Պատյան նյութ	PVC (ցածր ծխի հալոգեն առանց ցանկության)
Համապատասխանություն	ISO9001, IEC 60794-1-21, TIA/EIA-598-B

Դիմումներ

Ներքին մալուխների բաշխում Օգտագործվում է տվյալների կենտրոններում, գրասենյակային շենքերում, առևտրի կենտրոններում և բնակելի համայնքներում հորիզոնական և ուղղահայաց էլեկտրահաղորդման համար՝ ապահովելով արդյունավետ ազդանշանի փոխանցում ցանցի ներսում:
Գործիքների և կապի սարքավորումների միջև փոխկապակցում Ծառայում է որպես կարկատելեր կամ ցատկող մալուխներ սերվերների, անջատիչների, երթուղիչների և այլ կապի սարքերի միացման համար՝ ապահովելով տվյալների կայուն և բարձր արագությամբ փոխանցում:
Արդյունաբերական և հատուկ սցենարներ Կիրառվում է էներգահամակարգերում, երկաթուղային տրանզիտում և մայրուղիների ճարտարագիտությունում՝ առջևի միացման կարիքների համար՝ հարմարվող կոշտ արդյունաբերական միջավայրերին հուսալի կատարողականությամբ:

Առավելությունները

Բարձր հուսալիություն Օպտիմիզացված կառուցվածքը և բարձրորակ նյութերը ապահովում են ազդանշանի կայուն փոխանցում և երկար սպասարկում՝ բավարարելով տարբեր նախագծերի խիստ պահանջները:
ծախսարդյունավետ Բարձր ինտեգրումը նվազեցնում է մալուխների քանակը և տեղադրման ժամանակը` նվազեցնելով ծրագրի ընդհանուր ծախսերը: Հարմարեցված բնութագրերը թույլ են տալիս հարմարեցված լուծումներ տարբեր ծրագրերի համար:
Համապարփակ որակի վերահսկում Jiangsu Xuben Photoelectric Technology Co., Ltd.-ն խստորեն հետևում է ISO9001 որակի կառավարման ստանդարտներին: Յուրաքանչյուր փակ ժապավենի օպտիկամանրաթելային մալուխ ենթարկվում է խիստ փորձարկման՝ ապահովելու հետևողական կատարում և հուսալիություն:

Բնութագրերը

Բարձր ինտեգրված մանրաթելային ժապավենի ձևավորում

Արամիդ ամրացնող տարրը մալուխին տալիս է գերազանց առաձգական ուժ

Արտաքին նյութը կոռոզիակայուն է, անջրանցիկ, ուլտրամանուշակագույն ճառագայթման դիմացկուն, բոցավառվող և էկոլոգիապես մաքուր:

Դիմումներ

Ներքին մալուխների բաշխում

Գործիքների, կապի սարքավորումների փոխկապակցում

Ստանդարտներ

Համապատասխանեցեք ստանդարտ YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 և այլն:

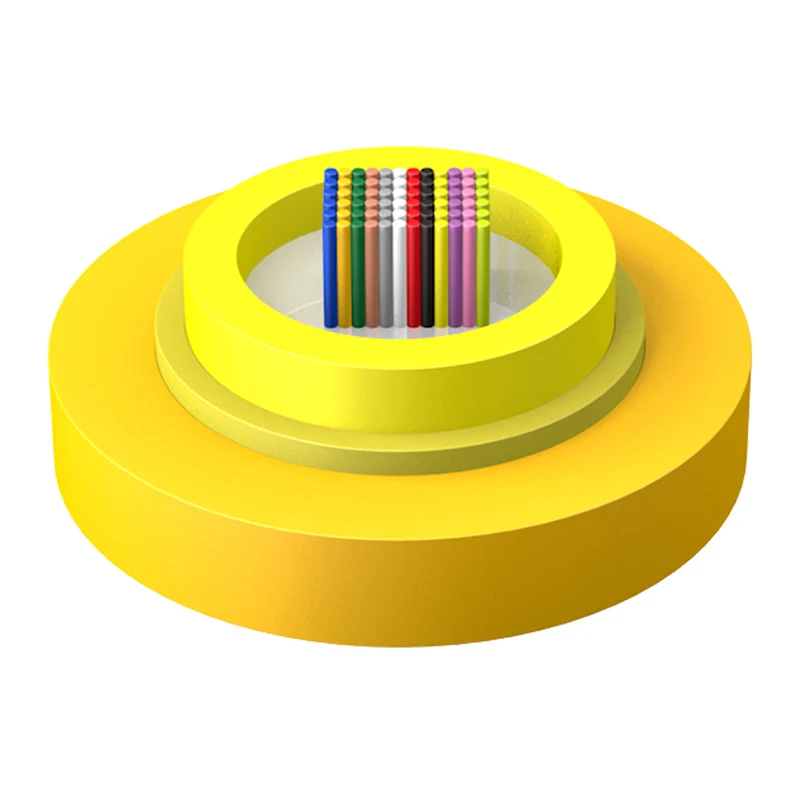

Կառուցվածքային գծագրություն

1. Մանրաթելային ժապավեն

2. Չամրացված խողովակ

3. Արամիդ մանվածք

4. Բաճկոն դուրս

Indoor Ribbon Fiber Optic Cable

Տեխնիկական պարամետրեր

Մալուխի մոդել	Մանրաթելերի հաշվարկ	Մալուխի քաշը (հղում) (կգ/կմ)	Առաձգական ուժ Երկար/կարճաժամկետ	Ճզմելու դիմադրություն Երկար/կարճաժամկետ (N/100 մմ)	Ճկման շառավիղ Դինամիկ/ստատիկ (մմ)
GJFDV-48	12F×4	84	200/660 թթ	300/1000	25D/12.5D
GJFDV-72	12F×6	90	200/660 թթ	300/1000	25D/12.5D
GJFDV-96	12F×8	100	200/660 թթ	300/1000	25D/12.5D
GJFDV-144	12F×12	125	200/660 թթ	300/1000	25D/12.5D

Օպտիկական բնութագրեր

Մանրաթելերի տեսակը	Թուլացում				OFL	Արդյունավետ ռեժիմի թողունակություն	10 Գբիտ/վ Ethernet կապի երկարություն	Նվազագույն ճկման շառավիղ
Վիճակ	1310/1550 նմ		850/1300 նմ		850/1300 նմ	850 նմ	850 նմ	/
Վիճակ	Տիպիկ արժեք	Առավելագույն արժեքը	Տիպիկ արժեք	Առավելագույն արժեքը	850/1300 նմ	850 նմ	850 նմ	/
Միավոր	դԲ/կմ	դԲ/կմ	դԲ/կմ	դԲ/կմ	MHZ. կմ	MHZ. կմ	m	մմ
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125 թ	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
