Flat Fiber Ribbon օպտիկամանրաթելային մալուխ

Բարձր խտության տվյալների փոխանցման արագ զարգացող լանդշաֆտում Orientalfiber մատակարարի Flat Fiber Ribbon օպտիկամանրաթելային մալուխը հանդիսանում է ժամանակակից ցանցային ճարտարապետության կարևոր լուծում: Արտադրված է Jiangsu Xuben Photoelectric Technology Co., Ltd-ի կողմից, այս մալուխը նախագծված է առավելագույնի հասցնելու տարածության արդյունավետությունը խցանված խողովակներում և տվյալների կենտրոններում: Օգտագործելով ճշգրիտ հավասարեցված ժապավենի կառուցվածքը, այն թույլ է տալիս բարձր մանրաթելերի քանակություն կոմպակտ պրոֆիլում, ապահովելով, որ հեռահաղորդակցության օպերատորները և արդյունաբերական ձեռնարկությունները կարող են մեծացնել իրենց թողունակությունը՝ առանց ընդլայնելու ֆիզիկական ենթակառուցվածքը:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Ապրանքի սահմանում և տեխնիկական ակնարկ

Flat Fiber Ribbon Fiber Optic Cable-ը բարձր խտության օպտիկական փոխանցման միջոց է, որտեղ մի քանի առանձին մանրաթելեր միացված են հարթ, կազմակերպված շարքով: Այս ժապավենի միջուկը պաշտպանված է պրեմիում արամիդային մանվածքի շերտով, որը ծառայում է որպես ուժով ամրացված միավոր՝ ապահովելու համար անհրաժեշտ առաձգական ուժը տեղադրման և երկարաժամկետ շահագործման համար: Անվտանգության և բնապահպանական տարբեր պահանջները բավարարելու համար մալուխը ծածկված է ամուր արտաքին պատյանով, որը պատրաստված է պոլիվինիլ քլորիդից (PVC) կամ ցածր ծխի զրոյական հալոգենից (LSZH) նյութից:

Հիմնական հատկանիշները և հիմնական առավելությունները

Բարձր ինտեգրված ժապավենի ձևավորում. հարթ երկրաչափությունը մանրաթելերը կազմակերպում է խմբերի, ինչը թույլ է տալիս զգալիորեն ավելի փոքր մալուխի տրամագիծ ունենալ, համեմատած ավանդական չամրացված խողովակի կոնֆիգուրացիաների հետ:

Արամիդային ամրացում. բարձր մոդուլի արամիդային մանվածքի ընդգրկումը հարթ մանրաթելային ժապավենի օպտիկամանրաթելային մալուխին ապահովում է ուղղահայաց և հորիզոնական ձգումների համար անհրաժեշտ ուժ՝ առանց ապակե միջուկների վնասման վտանգի:

Շրջակա միջավայրի դիմացկունություն. Արտաքին բաճկոնը ձևավորված է կոռոզիոն դիմացկուն, ջրակայուն և ուլտրամանուշակագույն ճառագայթման դիմացկուն՝ ապահովելով կայուն կատարում տարբեր ներքին և պաշտպանված արտաքին միջավայրերում:

Անվտանգության համապատասխանություն. LSZH բաճկոնների տարբերակներով մալուխը համապատասխանում է բոցավառման միջազգային ստանդարտներին (IEC 60332-1 կամ IEC 60332-3C), ինչը հարմար է դարձնում բարձր զբաղվածության շենքերի և տարանցիկ համակարգերի համար:

Տեխնիկական բնութագրեր

Մանրաթելերի տեսակը. Համատեղելի է միայնակ ռեժիմով (G.652D, G.657A) և բազմամոդ (OM1-ից OM4) մանրաթելերի հետ:

Ամրապնդման միավոր՝ բազմաշերտ Արամիդ մանվածք:

Արտաքին պատյանների նյութեր՝ PVC (համապատասխանում է UL OFNR/OFNP պահանջներին) կամ LSZH (ցածր ծխի, հալոգենից ազատ):

Մեխանիկական ստանդարտներ. Լիովին համապատասխանում է YD/T 1258.5, ICEA-596, GR-409 և IEC 60794-2-30:

Ջերմաստիճանի միջակայք. Նախատեսված է ստանդարտ հեռահաղորդակցության միջավայրի ջերմաստիճաններում հուսալի շահագործման համար:

Տարբեր կիրառական դաշտեր

Flat Fiber Ribbon օպտիկամանրաթելային մալուխի բազմակողմանիությունը այն դարձնում է նախընտրելի ընտրություն բազմաթիվ ոլորտների համար.

Տվյալների կենտրոններ. Իդեալական է բարձր խտության սերվերի դարակաշարերի փոխկապակցման համար՝ օգտագործելով MPO/MTP դադարեցման տեխնոլոգիա:

Ներքին բաշխում. Օգտագործվում է առևտրային գրասենյակային շենքերում և կենտրոնական փոխանակման կետերում ողնաշարի մալուխների համար:

Հաղորդակցման սարքավորում. Գործում է որպես առաջնային փոխկապակցում ճշգրիտ գործիքների և ցանցային սարքավորումների միջև:

Արդյունաբերական համակարգեր. Ապահովում է հուսալի տվյալների հղումներ էլեկտրական էներգիայի ցանցերի, երկաթուղային տրանսպորտի մոնիտորինգի և մայրուղու հաղորդակցման համակարգերի համար:

Արտադրական հզորություն. Jiangsu Xuben Photoelectric Technology Co., Ltd

Flat Fiber Ribbon օպտիկամանրաթելային մալուխի որակը ապահովված է Jiangsu Xuben Photoelectric Technology Co., Ltd.-ի արդյունաբերական մասշտաբով և տեխնիկական փորձով:

Ենթակառուցվածք. Խումբը շահագործում է չորս մասնագիտացված գործարան 15000 քառակուսի մետր ընդհանուր մակերեսով:

Արտադրության արժեքը. 20 միլիոն ԱՄՆ դոլար տարեկան արտադրանքի արժեքով ընկերությունը պահպանում է համաշխարհային խոշոր ինժեներական նախագծեր մատակարարելու կարողությունները:

Որակի կառավարում. Հաստատությունը ստացել է ISO9001 և ISO45001 հավաստագրեր՝ ապահովելով մալուխի յուրաքանչյուր մետրը կառչած է վարպետության ամենաբարձր ոգիներին:

Համաշխարհային համբավ. Orientalfiber արտադրանքներն օգտագործվում են հեռահաղորդակցության օպերատորների և արդյունաբերական առաջատարների կողմից ամբողջ աշխարհում՝ ճանաչված իրենց նուրբ արտադրությամբ և մասնագիտական հետևողականությամբ:

Առավելությունները ստանդարտ այլընտրանքների նկատմամբ

Համեմատած ավանդական մանրաթելային դիզայնի հետ, Orientalfiber ժապավենի լուծումն առաջարկում է.

Զանգվածային միացման արդյունավետություն. տեխնիկները կարող են միաժամանակ միացնել 12 մանրաթել՝ կտրուկ նվազեցնելով տեղադրման ծախսերը:

Ավելի լավ օդափոխություն. Flat Fiber Ribbon օպտիկամանրաթելային մալուխի կոմպակտ, հարթ պրոֆիլը թույլ է տալիս ավելի լավ օդափոխություն ապահովել մալուխի սկուտեղներում և սերվերի պահարաններում:

Հուսալի պաշտպանություն. ի տարբերություն բյուջետային այլընտրանքների, մեր բարձրորակ արամիդի օգտագործումը ապահովում է, որ մալուխը ժամանակի ընթացքում չի կախվում կամ չի ձգվում ուղղահայաց վերելակների կիրառման դեպքում:

Բնութագրերը

Բարձր ինտեգրված մանրաթելային ժապավենի ձևավորում

Արամիդ ամրացնող տարրը մալուխին տալիս է գերազանց առաձգական ուժ

Արտաքին նյութը կոռոզիակայուն է, անջրանցիկ, ուլտրամանուշակագույն ճառագայթման դիմացկուն, բոցավառվող և էկոլոգիապես մաքուր:

Դիմումներ

Ներքին մալուխների բաշխում

Գործիքների, կապի սարքավորումների փոխկապակցում

Patchcord եւ pigtail

Ստանդարտներ

Համապատասխանեցեք ստանդարտ YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 և այլն, և PVC մալուխը համապատասխանում է UL հաստատման OFNR և OFNP պահանջներին. Տարբեր LSZH բաճկոն համապատասխանում է IEC 60332-103certification2-3C:

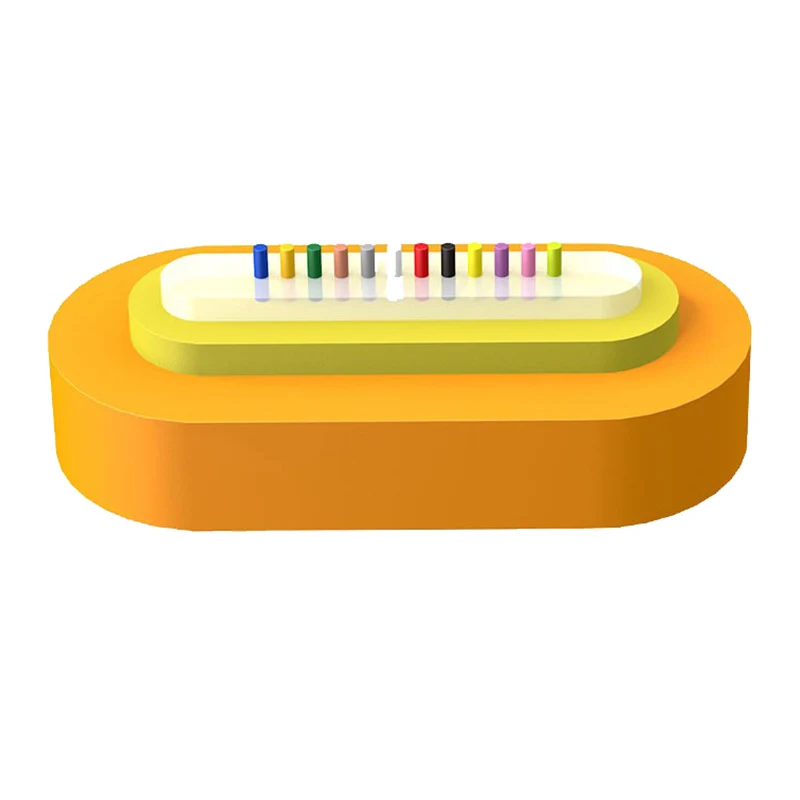

Կառուցվածքային գծագրություն

1. Մանրաթել

2. Մանրաթելային ժապավեն

3. Արամիդ մանվածք

4. Բաճկոն

Flat Fiber Ribbon Fiber Optic Cable

Տեխնիկական պարամետրեր

Մալուխի մոդել	Մանրաթելերի հաշվարկ	Մալուխի քաշը (հղում) (կգ/կմ)	Առաձգական ուժ Երկար/կարճաժամկետ	Ճզմելու դիմադրություն Երկար/կարճաժամկետ (N/100 մմ)	Ճկման շառավիղ Դինամիկ/ստատիկ (մմ)
4	(3,7±0,3)*(2,3±0,3)	4 Մանրաթելային ժապավեն	4.7	6.6	80/150 թ	300/1000	25D/12.5D
6	(4,2±0,4)*(2,5±0,2)	6 Մանրաթելային ժապավեն	5.1	7.3
12	(4,8±034)*(2,3±0,3)	12 Մանրաթելային ժապավեն	5.9	8.0

Օպտիկական բնութագրեր

Մանրաթելերի տեսակը	Թուլացում				OFL	Արդյունավետ ռեժիմի թողունակություն	10 Գբիտ/վ Ethernet կապի երկարություն	Նվազագույն ճկման շառավիղ
Վիճակ	1310/1550 նմ		850/1300 նմ		850/1300 նմ	850 նմ	850 նմ	/
Վիճակ	Տիպիկ արժեք	Առավելագույն արժեքը	Տիպիկ արժեք	Առավելագույն արժեքը	850/1300 նմ	850 նմ	850 նմ	/
Միավոր	դԲ/կմ	դԲ/կմ	դԲ/կմ	դԲ/կմ	MHZ. կմ	MHZ. կմ	m	մմ
G652D	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125 թ	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
