Հիբրիդային օպտիկական և էլեկտրական խրված չամրացված խողովակի մալուխ GDTS

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS-ը նախատեսված է էներգիայի և ազդանշանի ինտեգրված փոխանցման համար՝ համատեղելով օպտիկական մանրաթելերը պղնձե հաղորդիչների հետ մեկ մալուխում: Արտադրված Orientalfiber-ի՝ Չինաստանում գործող մատակարար և արտադրողի կողմից, այս GDTS մալուխը պարունակում է կենտրոնական մետաղական ամրության անդամ, չամրացված խողովակներ՝ լցված պաշտպանիչ միացություններով և ծալքավոր պողպատե ժապավենի զրահ, բոլորը պաշտպանված են դիմացկուն PE արտաքին պատյանով: Այն նախագծված է կոշտ միջավայրում հուսալի աշխատանքի համար և աջակցում է ինչպես խողովակաշարերի, այնպես էլ վերգետնյա տեղադրումներին՝ պարզեցնելով բաշխված բազային կայանների համակարգերի և արդյունաբերական ցանցերի տեղակայումը, միաժամանակ նվազեցնելով գնումների և շինարարության ծախսերը:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Արևելյան մանրաթել-ն ապահովում էՀիբրիդային օպտիկական և էլեկտրական խրված չամրացված խողովակի մալուխ GDTS, մասնագիտացված լուծում, որը նախատեսված է գերարագ տվյալների փոխանցումը և էներգիայի հուսալի մատակարարումը մեկ կառուցվածքային միավորի մեջ ինտեգրելու համար: Այս կոմպոզիտային մալուխը նախագծված է ժամանակակից հեռահաղորդակցական ենթակառուցվածքի զարգացող պահանջներին բավարարելու համար, հատկապես այնտեղ, որտեղ տիեզերական արդյունավետությունը և պարզեցված տեղադրումը կարևոր են:

Ապրանքի ակնարկ և նյութի բաղադրություն

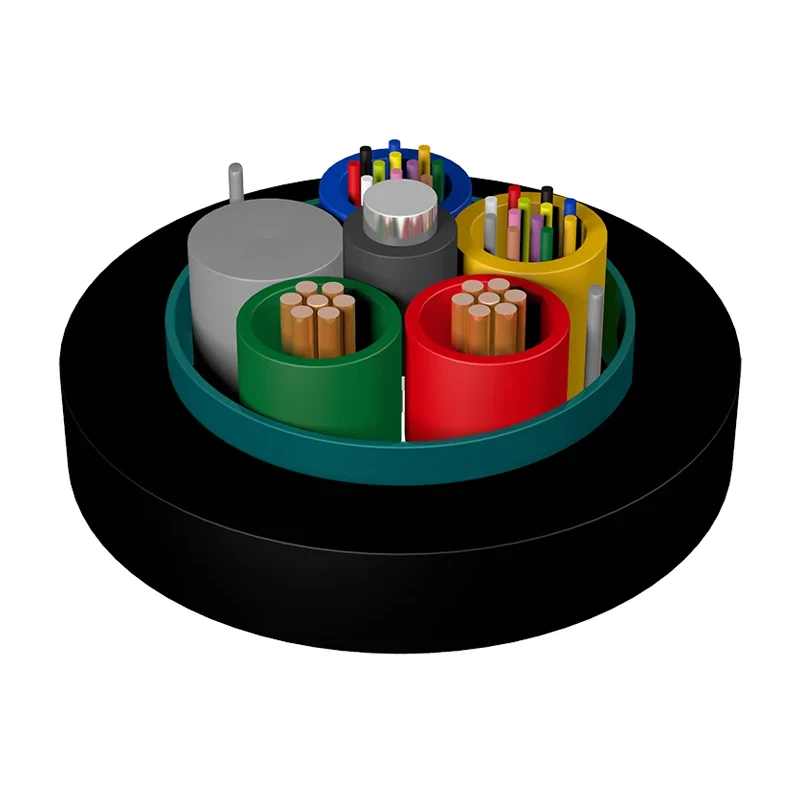

ԱյնՀիբրիդային օպտիկական և էլեկտրական խրված չամրացված խողովակի մալուխ GDTSօգտագործում է բարդ բազմաշերտ ճարտարապետություն: Իր հիմքում մետաղական ամրացնող անդամն ապահովում է անհրաժեշտ առաձգական ուժը: Այս կենտրոնը շրջապատում են չամրացված խողովակներ՝ պատրաստված բարձր մոդուլային պլաստիկից, որոնք պարունակում են օպտիկական մանրաթելեր և պաշտպանիչ լցոնման միացություններ:

Այս խողովակների կողքին ինտեգրված են մեկուսացված պղնձե լարերը, որոնք կազմաձևված են հատուկ էլեկտրական պահանջներին համապատասխան: Այս միջուկը պաշտպանված է ծալքավոր պողպատե ժապավենի զրահով, որն ապահովում է ամուր պաշտպանություն մեխանիկական ազդեցությունից և կրծողների վնասումից: Ամբողջ կառույցը ավարտված է դիմացկուն պոլիէթիլենային (PE) արտաքին պատյանով, որն ապահովում է երկարաժամկետ կայունություն շրջակա միջավայրի ծանր պայմաններում:

Հիմնական տեխնիկական առավելությունները

Ինտեգրված հզորություն և ազդանշան.Համակցելով պղնձե հաղորդիչներն ու օպտիկական մանրաթելերը՝Հիբրիդային օպտիկական և էլեկտրական խրված չամրացված խողովակի մալուխ GDTSվերացնում է առանձին էլեկտրահաղորդման գծերի անհրաժեշտությունը՝ պարզեցնելով մալուխային ճարտարապետությունը։
Մեխանիկական առաձգականություն.Ծալքավոր պողպատե ժապավենի զրահապատումը և մետաղական ամրության անդամը թույլ են տալիս հուսալի աշխատանք ապահովել բարձր լարված միջավայրերում, ներառյալ խողովակների և վերևի տեղադրումները:
Բնապահպանական կայունություն.Չամրացված խողովակի դիզայնը և խոնավության դիմացկուն լցնող միացությունները պաշտպանում են մանրաթելերը ջերմաստիճանի տատանումներից և ջրի ներթափանցումից:
Գործառնական արդյունավետություն.Հեռավոր սարքավորումների էլեկտրամատակարարման կենտրոնացումը նվազեցնում է տեղական էլեկտրաէներգիայի տեղամասի համակարգման անհրաժեշտությունը և հեշտացնում է ընթացիկ սպասարկման գրաֆիկները:

Առաջնային կիրառման սցենարներ

Բաշխված բազային կայանների համակարգեր (BBU-ից մինչև RRU)

Առաջնային օգտագործման դեպքըԱրևելյան մանրաթելGDTS մալուխը շինությունների բազային գոտու միավորի (BBU) և հեռակառավարման ռադիոյի միավորի (RRU) միջև կապն է DC հեռակառավարվող էլեկտրամատակարարման համակարգերում: Այն թույլ է տալիս միաժամանակ փոխանցել բարձր թողունակության ազդանշանները և անհրաժեշտ էլեկտրական էներգիան հասցնել հեռավոր ալեհավաքի բլոկներին:

Քաղաքային ենթակառուցվածքներ և արդյունաբերական ցանցեր

Հեռահաղորդակցությունից դուրս՝ սաՀիբրիդային օպտիկական և էլեկտրական խրված չամրացված խողովակի մալուխ GDTSտեղադրված է երկաթուղային տրանզիտում, մայրուղիների մոնիտորինգի համակարգերում և խելացի ցանցային էներգիայի բաշխումներում, որտեղ տեղայնացված էներգիայի աղբյուրներն անհասանելի են կամ դժվար է տեղադրել:

Ծրագրի իրականացում և ծախսերի կառավարում

ՕգտագործելովՀիբրիդային օպտիկական և էլեկտրական խրված չամրացված խողովակի մալուխ GDTSնպաստում է ծրագրի ընդհանուր ծախսերի զգալի կրճատմանը: Նվազեցնելով պահանջվող նյութերի ծավալը և կրճատելով տեղադրման ժամկետը, օպերատորները կարող են հասնել գնման և շինարարության ավելի ցածր ծախսերի: Այս պարզեցված մոտեցումը նաև նվազագույնի է հասցնում ֆիզիկական հետքը մարդաշատ խողովակաշարերում և մալուխային սկուտեղներում:

Արևելյան մանրաթել-ի մասին (Jiangsu Xuben Photoelectric Technology)

Որպես Jiangsu Xuben Photoelectric Technology Co., Ltd խմբի մաս,Արևելյան մանրաթելգործում է 15,000 քառակուսի մետր ենթակառուցվածքի շրջանակներում, որը նվիրված է ներքին/արտաքին մալուխների և ODN բաղադրիչների արտադրությանը: 20 միլիոն ԱՄՆ դոլար տարեկան արտադրանքի արժեքով ընկերությունը հավատարիմ է միջազգային խիստ ստանդարտներին, ներառյալ ISO9001 և ISO45001: Մեր արտադրական գործընթացները կենտրոնացած են ճշգրտության և պրոֆեսիոնալ մակարդակի երկարակեցության վրա՝ աջակցելով լայնածավալ ինժեներական նախագծերին ամբողջ աշխարհում:

Հաճախակի տրվող հարցեր

1. Կարո՞ղ են պղնձե մետաղալարերի բնութագրերը հարմարեցվել:

Այո, ներսում գտնվող պղնձե հաղորդիչների թիվը և չափիչըՀիբրիդային օպտիկական և էլեկտրական խրված չամրացված խողովակի մալուխ GDTSկարող է ճշգրտվել՝ ելնելով հեռակառավարվող սարքավորման հատուկ լարման և ընթացիկ պահանջներից:

2. Որո՞նք են այս մալուխի տեղադրման սահմանները:

GDTS հիբրիդային մալուխը բազմակողմանի է, որը նախատեսված է ինչպես խողովակաշարի (խողովակ) տեղակայման, այնպես էլ վերին (օդային) տեղակայման համար, պայմանով, որ օգտագործվում է համապատասխան լարման սարքավորում:

3. Ինչպե՞ս է պողպատե ժապավենի զրահը ազդում ճկունության վրա:

Մինչ ծալքավոր պողպատե ժապավենը զգալի պաշտպանություն է ապահովում ջախջախումից, մալուխը պահպանում է ճկման հաշվարկված շառավիղը, որը թույլ է տալիս ստանդարտ տեղադրման պրակտիկաներ քաղաքային հեռահաղորդակցության խողովակներում:

Առանձնահատկություններ

● Լավ մեխանիկական և ջերմաստիճանային կատարում;

● Օպտիկական-էլեկտրական հիբրիդային դիզայնը լուծում է էլեկտրամատակարարման և ազդանշանի փոխանցման խնդիրները և ապահովում է սարքավորումների էլեկտրամատակարարման կենտրոնացված մոնիտորինգ և սպասարկում;

● Բարելավում է էլեկտրամատակարարման կառավարելիությունը, նվազեցնում է էլեկտրամատակարարման համակարգումը և պահպանումը;

● Նվազեցնում է գնումների ծախսերը և խնայում շինարարական ծախսերը;

● Հիմնականում օգտագործվում է BBU-ի և RRU-ի միջև միացման համար բաշխված բազային կայանի DC հեռակառավարման էլեկտրամատակարարման համակարգերում;

● Հարմար է խողովակաշարի և վերգետնյա տեղադրման համար

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS

Տեխնիկական բնութագիր

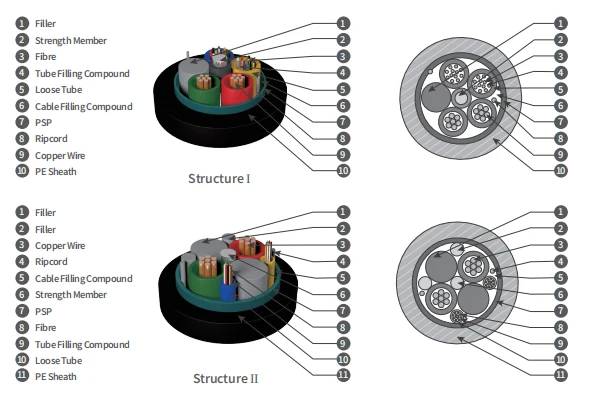

Տեսակ	Օ.Դ. (մմ)	Քաշը (կգ/կմ)	Առաձգական ուժ Երկար/կարճաժամկետ (N)	Ջախջախել Երկար/կարճաժամկետ (N/100 մմ)	Կառուցվածք
GDTS-02-24Xn+2×1.5	11.6	157	600/1500 թթ	300/1000	Կառուցվածքը I
GDTS-02-24Xn+2×2.5	12.5	190	600/1500 թթ	300/1000	Կառուցվածքը I
GDTS-02-24Xn+2×4.0	14.6	241	600/1500 թթ	300/1000	Կառուցվածք II
GDTS-02-24Xn+2×5.0	15.0	282	600/1500 թթ	300/1000	Կառուցվածք II
GDTS-02-24Xn+2×6.0	15.7	300	600/1500 թթ	300/1000	Կառուցվածք II
GDTS-02-24Xn+2×8.0	16.9	383	600/1500 թթ	300/1000	Կառուցվածք II

Նշում.

1. Xn-ը վերաբերում է մանրաթելերի տեսակին:

2. 2*1.5/2*2.5/2*4.0/2*6.0/2*8.0 ցույց է տալիս պղնձե լարերի քանակը և չափը։

3. Տարբեր թվերի և չափերի պղնձե լարերի հիբրիդային մալուխներ կարող են տրամադրվել ըստ ցանկության:

4. Հիբրիդային մալուխներ տարբեր մանրաթելերի քանակով կարող են տրամադրվել ըստ պահանջի:

Դիրիժորի էլեկտրական կատարումը

Խաչաձեւ հատված (մմ2)	Մաքս. Մեկ հաղորդիչի DC դիմադրություն (20 ℃) (Ω/կմ)	Մեկուսացման դիմադրություն (20℃) (MΩ.կմ)	Դիէլեկտրական ուժ KV, DC 1min Դիէլեկտրական ուժ KV, DC 1min
Խաչաձեւ հատված (մմ2)	Մաքս. Մեկ հաղորդիչի DC դիմադրություն (20 ℃) (Ω/կմ)	Յուրաքանչյուր դիրիժորի և մյուսի միջև մետաղական անդամներ միացված մալուխի մեջ	միջեւ դիրիժորներ	Դիրիժորի միջև և մետաղական զրահ	Դիրիժորի միջև և պողպատե մետաղալարեր
1.5	13.3	5000-ից ոչ պակաս	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
