Հիբրիդային օպտիկական եւ էլեկտրական լարված չամրացված խողովակի մալուխ GDTA

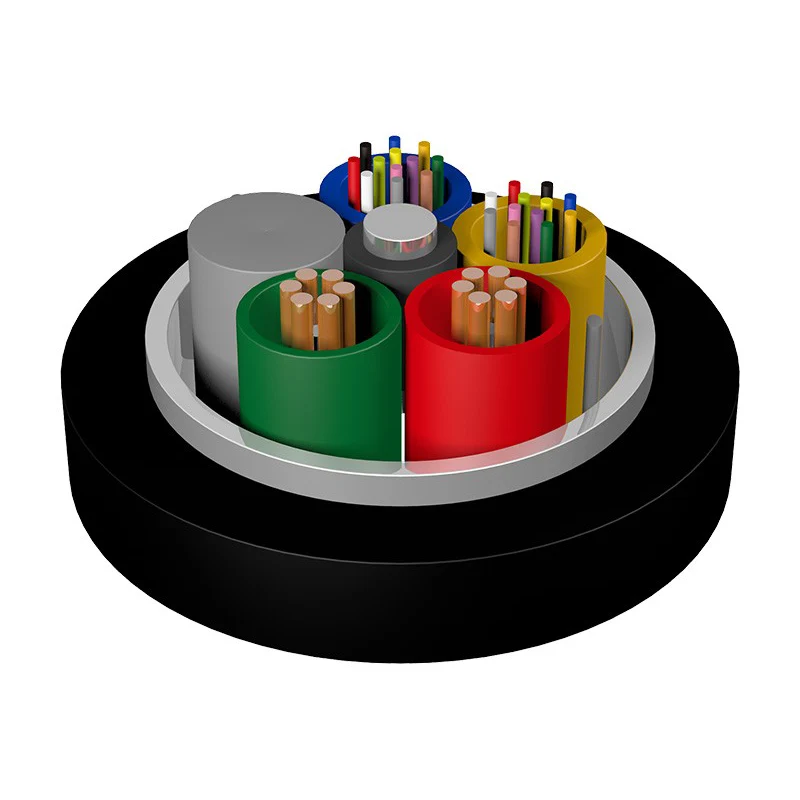

Հիբրիդային օպտիկական եւ էլեկտրական լարված չամրացված խողովակի մալուխի GDTA- ն տեղավորվում է բարձր մոդուլային պլաստիկից պատրաստված չամրացված խողովակներում եւ լցված խողովակի լցոնման բաղադրիչով: Մալուխի կենտրոնում մետաղական ուժի անդամ է: Խողովակի եւ պղնձի մետաղալարերը (պարտադիր ճշգրտում) փաթաթված են կենտրոնի ուժի անդամի շուրջը `մալուխային միջուկը կազմելու համար: Մալուխի միջուկը լցված է մալուխի լցոնման միացությամբ եւ զրահատչությամբ լամինացված ալյումինե ժապավենով: Այնուհետեւ արտաքին բաճկոնը ձեւավորելու համար էքստրադըորված է:
● Օպտիկական-էլեկտրական հիբրիդային դիզայնը լուծում է էլեկտրամատակարարման եւ ազդանշանային փոխանցման խնդիրները եւ ապահովում է էլեկտրասարքավորումների կենտրոնացված մոնիտորինգ եւ սպասարկում սարքավորումների համար.
● Բարելավել էներգիայի կառավարելիությունը, նվազեցնել էներգիայի համակարգման եւ սպասարկում;
● Նվազեցնել գնումների ծախսերը եւ պահպանել շինարարության ծախսերը.
● Հիմնականում օգտագործվում է BBU- ի եւ RRU- ի բաշխված DC հեռակառավարման համակարգերի միջեւ կապի համար կապի համար.
● Հարմար է խողովակաշարի եւ վերգետնյա տեղադրման համար
Տեխնիկական բնութագրերը
Տիպ
O.D.
(մմ)
Քաշ
(կգ / կմ)
Առաձգական ուժ
Երկար / կարճաժամկետ (N)
Մանրացնել
Երկար / կարճաժամկետ
(N / 100 մմ)

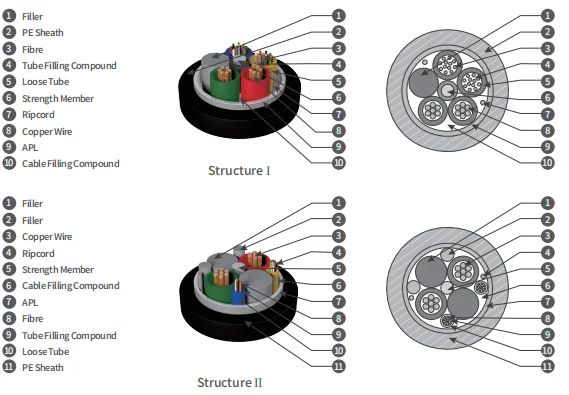

Կառուցվածք
GDTA-02-24xn + 2 × 1.5
11.2
132
600/1500
300/1000
Կառուցվածքը ես
GDTA-02-24xn + 2 × 2.5
12.3
164
600/1500
300/1000
Կառուցվածքը ես
GDTA-02-24xn + 2 × 4.0
14.4
212
600/1500
300/1000
Կառուցվածք II
GDTA-02-24xn + 2 × 5.0
14.6
258
600/1500
300/1000
Կառուցվածք II
GDTA-02-24xn + 2 × 6.0
15.4
287
600/1500
300/1000
Կառուցվածք II
GDTA-02-24xn + 2 × 8.0
16.5
350
600/1500
300/1000
Կառուցվածք II
Նշում.
1. XN- ը վերաբերում է Bre տեսակի տեսքին:
2. 2 * 1.5/2 * 2.5/2 * 4.0/2 * 6.0 / 2 * 8.0Icates պղնձի լարերի քանակը եւ չափը:
3. Հիբրիդային մալուխները DI FF- ի հետ կապված համարների եւ պղնձի լարերի չափսերով կարող են տրամադրվել ըստ պահանջի:
4. Հիբրիդային օպտիկական եւ էլեկտրական լարված չամրացված խողովակի մալուխի GDTA- ն DI FF- ի հետ Erent Fi Counts- ը կարող է տրամադրվել ըստ պահանջի:
Դիրիժորի էլեկտրական ներկայացում
Խաչի հատված (մմ)2)
Մաքս. Մեկ դիրիժորի ԴԻ դիմադրություն
(20 ℃) (ω / կմ)
Մեկուսացման դիմադրություն (20 ℃) (Mω.KM)
Դիէլեկտրական ուժ KV, DC 1MIN ամրություն KV, DC 1min
Յուրաքանչյուր դիրիժորի եւ այլի միջեւ
Մետաղական անդամներ, որոնք կապված են մալուխի մեջ
Միջեվ
դիրիժորներ
Դիրիժորի միջեւ
եւ մետաղական զրահ
Դիրիժորի միջեւ
եւ պողպատե մետաղալար
1.5
13.3
Ոչ պակաս, քան 5000
5
5
3
2.5
7.98
4.0
4.95
5.0
3.88
6.0
3.30
8.0
2.47
