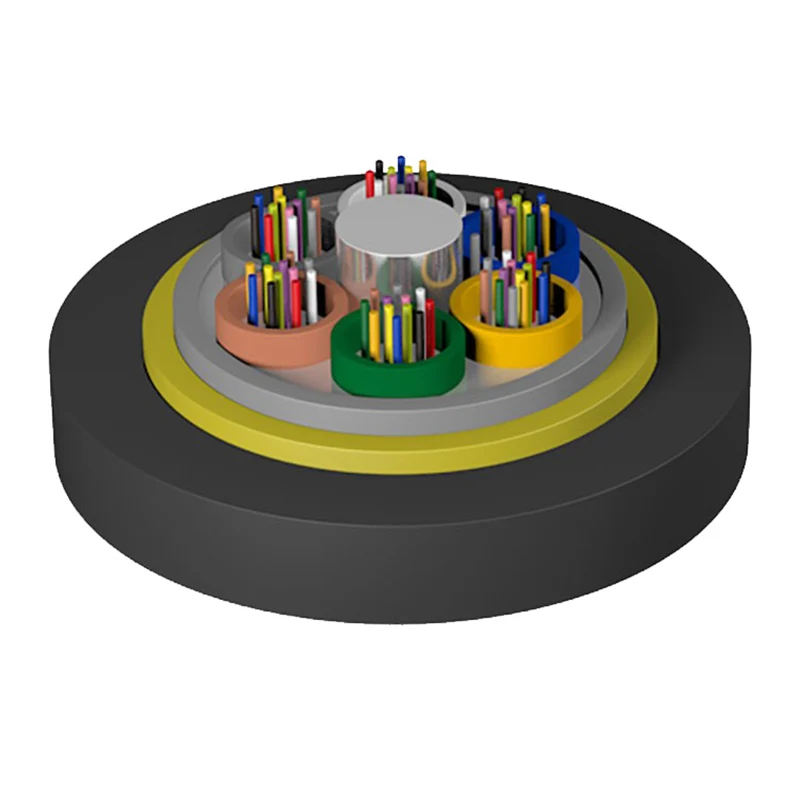

Ամբողջը Դիէլեկտրիկ ինքնակառավարվող ADSS օդային օպտիկամանրաթելային մալուխ

Ամբողջ դիէլեկտրիկ ինքնակառավարվող ADSS օդային օպտիկամանրաթելային մալուխը ընդունում է չամրացված խողովակի շերտի լարման կառուցվածքը, և 250 մկմ օպտիկական մանրաթելը պատված է բարձր մոդուլի նյութից պատրաստված չամրացված խողովակի մեջ, իսկ չամրացված խողովակը լցված է անջրանցիկ բաղադրությամբ: Չամրացված խողովակը (և լցնող պարանը) պտտվում են ոչ մետաղական կենտրոնի ամրացման միջուկի (FRP) շուրջ՝ ձևավորելով կոմպակտ մալուխի միջուկ, իսկ մալուխի միջուկի բացը լցված է ջուրը արգելափակող քսուքով: Մալուխի միջուկը արտամղվում է պոլիէթիլենային (PE) ներքին պատյանով, այնուհետև ծածկվում է արամիդով ամրացման համար, և վերջապես արտամղվում է պոլիէթիլենային (PE) արտաքին պատյանով կամ էլեկտրական հետևող (AT) արտաքին պատյանով:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Engineering Excellence and Manufacturing Foundation

-ի արտադրությունըԱմբողջը Դիէլեկտրիկ ինքնակառավարվող ADSS օդային օպտիկամանրաթելային մալուխկենտրոնացած է վարպետության ոգու վրա: Մեր խումբը շահագործում է չորս մասնագիտացված օբյեկտներ՝ ծածկելով ներքին/արտաքին մալուխներ, ODN բաղադրիչներ և ցանցային սարքավորումներ՝ երաշխավորելով, որ յուրաքանչյուր բաղադրիչ համապատասխանում է միջազգային խիստ չափանիշներին:

Հավաստագրված որակ. Մեր արտադրական գործընթացները հաջորդաբար ստացել են ISO9001 և ISO45001 հավաստագրեր:
Համաշխարհային ճանաչում. Orientalfiber արտադրանքները լայնորեն օգտագործվում են հեռահաղորդակցության օպերատորների և ռադիո/հեռուստատեսային արդյունաբերության կողմից ամբողջ աշխարհում՝ ապացուցելով դրանց հուսալիությունը լայնածավալ ինժեներական նախագծերում:

Հիմնական տեխնիկական կառուցվածքը

ԱյնԱմբողջը Դիէլեկտրիկ ինքնակառավարվող ADSS օդային օպտիկամանրաթելային մալուխօգտագործում է բարդ չամրացված խողովակի շերտի շերտավոր կառուցվածքը: Այս դիզայնը ապահովում է, որ 250 մկմ օպտիկական մանրաթելերը պաշտպանված են բարձր մոդուլով խողովակների մեջ, որոնք լցված են մասնագիտացված անջրանցիկ բաղադրությամբ:

Ուժեղ անդամ. ոչ մետաղական FRP (Fiber Reinforced Plastic) կենտրոնական միջուկը կանխում է էլեկտրամագնիսական ինդուկցիան:
Ջրի արգելափակում. մալուխի միջուկը լցված է ջուրը արգելափակող քսուքով՝ խոնավության ներթափանցումը կանխելու համար:
Ամրապնդում. Բարձր ամրության արամիդային թելերը կիրառվում են երկարատև օդային կայանքների համար անհրաժեշտ լարվածություն ապահովելու համար:
Արտաքին պաշտպանություն. կախված էլեկտրական դաշտի ինտենսիվությունից՝ մենք տրամադրում ենք կամ պոլիէթիլենային (PE) կամ հակահետագծման (AT) արտաքին թաղանթ:

Գնումների հեռանկար. Կապակցման մարտահրավերների լուծում

1. Live-Line տեղադրում և արդյունավետություն

Ցանցի տեղակայման հիմնական ցավալի կետը էլեկտրաէներգիայի անջատումների արժեքն է: ԱյնԱմբողջը Դիէլեկտրիկ ինքնակառավարվող ADSS օդային օպտիկամանրաթելային մալուխ-իցԱրևելյան մանրաթելկարող է տեղադրվել առանց հոսանքազրկելու՝ զգալիորեն նվազեցնելով գործառնական պարապուրդը և աշխատանքային ծախսերը կոմունալ ծառայություններ մատուցողների համար:

2. Շրջակա միջավայրի դիմացկունություն և մեխանիկական ամրություն

Այս մալուխը 1000 մ-ից գերազանցող առավելագույն բացվածքով նախատեսված է սառույցի ծանր բեռներին և քամու բարձր արագությանը դիմակայելու համար: Դրա թեթև կառուցվածքը նվազեցնում է առկա աշտարակների և հենարանների մեխանիկական ծանրաբեռնվածությունը՝ ապահովելով էլեկտրահաղորդման գծի կառուցվածքային ամբողջականությունը:

3. Բարձր լարման համատեղելիություն և երկարակեցություն

ԱյնԱմբողջը Դիէլեկտրիկ ինքնակառավարվող ADSS օդային օպտիկամանրաթելային մալուխհատուկ նախագծված է բարձր լարման միջավայրերի համար: 110 կՎ և 220 կՎ լարման գծերի համար մեր AT (Հակահետևողական) պատյանների օգտագործումը կանխում է էլեկտրական էրոզիան՝ ապահովելով ավելի քան 30 տարվա նախագծային կյանքի տևողությունը:

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Տեխնիկական պարամետրեր

Հղ. Արտաքին տրամագիծը (մմ)	Հղ. Քաշը (կգ/կմ)		Միջ. Ամենօրյա Մաքս. Աշխատանքային լարվածություն (kN)	Առավելագույն թույլատրելի աշխատանքային լարվածություն (kN)	Ընդմիջման ուժ (kN)	Ուժեղ անդամ CSA (մմ2)	Էլաստիկության մոդուլ (kN/mm2)	Ջերմային ընդլայնման գործակից ×10-6/Կ	Հարմար տարածություն (NESC ստանդարտ, մ)
Հղ. Արտաքին տրամագիծը (մմ)	PE պատյան	AT պատյան	Միջ. Ամենօրյա Մաքս. Աշխատանքային լարվածություն (kN)	Առավելագույն թույլատրելի աշխատանքային լարվածություն (kN)	Ընդմիջման ուժ (kN)	Ուժեղ անդամ CSA (մմ2)	Էլաստիկության մոդուլ (kN/mm2)	Ջերմային ընդլայնման գործակից ×10-6/Կ	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Պահպանման/Օպերացիոն ջերմաստիճանը՝ -40℃-+70℃

Օպտիկական բնութագրեր

Օպտիկամանրաթելային տեսակ	(+20℃)				թողունակություն		թվային բացվածք	Կտրեք օպտիկական մալուխի ալիքի երկարությունը
Օպտիկամանրաթելային տեսակ	@850 նմ	@1300 նմ	@1310 նմ	@1550 նմ	@850 նմ	@1300 նմ	թվային բացվածք	Կտրեք օպտիկական մալուխի ալիքի երկարությունը
Գ.652	---	---	≤0,36 դԲ/կմ	≤0,22 դԲ/կմ	---	---	---	≤1260 նմ
Գ.655	---	---	≤0,40 դԲ/կմ	≤0,23 դԲ/կմ	---	---	---	≤1450 նմ
50/125 մկմ	≤3,3 դԲ/կմ	≤1,2 դԲ/կմ	---	---	≥500 ՄՀց·կմ	≥500 ՄՀց·կմ	0,200±0,015 ԱԺ	---
62,5/125 մկմ	≤3,5 դԲ/կմ	≤1,2 դԲ/կմ	---	---	≥200 ՄՀց·կմ	≥500 ՄՀց·կմ	0,275±0,015 ԱԺ	---

Նշում.

ա. Աղյուսակում թվարկված են ADSS մալուխների միայն մի մասը, այլ բացվածքներով ADSS մալուխները կարող են լինել հարցում վաճառողներից:

բ. Աղյուսակում տրված տեխնիկական բնութագրերը տրվում են բարձրության տարբերություն չունենալու պայմանով, և տեղադրման անկումը կազմում է 1%

գ. Մանրաթելերի քանակը 2-ից 72 է, մանրաթելերի նույնականացումը համապատասխանում է ազգային ստանդարտին

Կիրառում. Ինքնասպասվող օդային

Հիմնական բնութագրեր և կատարողականություն

Օպտիմալ չափեր. Մալուխի փոքր տրամագծերը նվազեցնում են շրջակա միջավայրի գործոնների ազդեցությունը, ինչպիսիք են քամին և սառույցը:

Գերազանց առաձգական հատկություններ. արամիդի մանվածքի ճշգրիտ քանակությունը հաշվարկվում է յուրաքանչյուր նախագծի համար՝ բավարարելու սպեկտրի հատուկ պահանջները:

Համապատասխանություն. մեր ADSS մալուխը լիովին համապատասխանում է IEEE 1222 և IEC 60794-1 ստանդարտներին:

Ջերմային կայունություն: Պահպանում է գերազանց կատարողականություն աշխատանքային ջերմաստիճանների լայն շրջանակում:

Ռազմավարական կիրառություններ

Ամբողջ դիէլեկտրական ինքնակառավարվող ADSS օդային օպտիկամանրաթելային մալուխը նախընտրելի ընտրությունն է հետևյալի համար.

Հեռահաղորդակցություն. կրիչի կարգի միջքաղաքային գծեր և տեղական ցանցի տվյալների փոխանցում:

Էլեկտրաէներգիայի կոմունալ ծառայություններ. տարբեր մակարդակների բարձրավոլտ հաղորդման գծեր (10կՎ-ից մինչև 220կՎ):

Արդյունաբերական ենթակառուցվածք. առջևի միացումներ էլեկտրաէներգիայի, երկաթուղային տրանսպորտի և մայրուղիների մեջ:

Հաճախակի տրվող հարցեր (ՀՏՀ)

Հարց. Ինչպե՞ս է որոշվում արտաքին պատյանների նյութը տարբեր լարման մակարդակների համար:

A: 10 կՎ և 35 կՎ էլեկտրահաղորդման գծերի համար սովորաբար օգտագործվում է պոլիէթիլենային (PE) պատյան: 110 կՎ և 220 կՎ լարման գծերի համար մենք հաշվարկում ենք էլեկտրական դաշտի ուժը կախովի կետում և օգտագործում ենք AT (Հակահետևողական) արտաքին թաղանթը՝ դեգրադացիան կանխելու համար:

Հարց: Ո՞րն է Orientalfiber ADSS մալուխների առավելագույն բացվածքի հնարավորությունը:

A. Թեև բացվածքները տարբերվում են ծրագրի պահանջներից, բոլոր դիէլեկտրական ինքնակառավարվող ADSS օդային օպտիկամանրաթելային մալուխը կարող է նախագծվել 1000 մ-ից ավելի բացվածքների համար:

Հարց. Կարո՞ղ է այս մալուխը օգտագործել գոյություն ունեցող հոսանքի աշտարակների վրա:

A: Այո: Քանի որ այն թեթև է և ոչ մետաղական, այն իդեալական է էլեկտրաէներգիայի բաշխման և փոխանցման առկա ենթակառուցվածքին հաղորդակցման հնարավորություններ ավելացնելու համար՝ առանց էական քաշ ավելացնելու:
