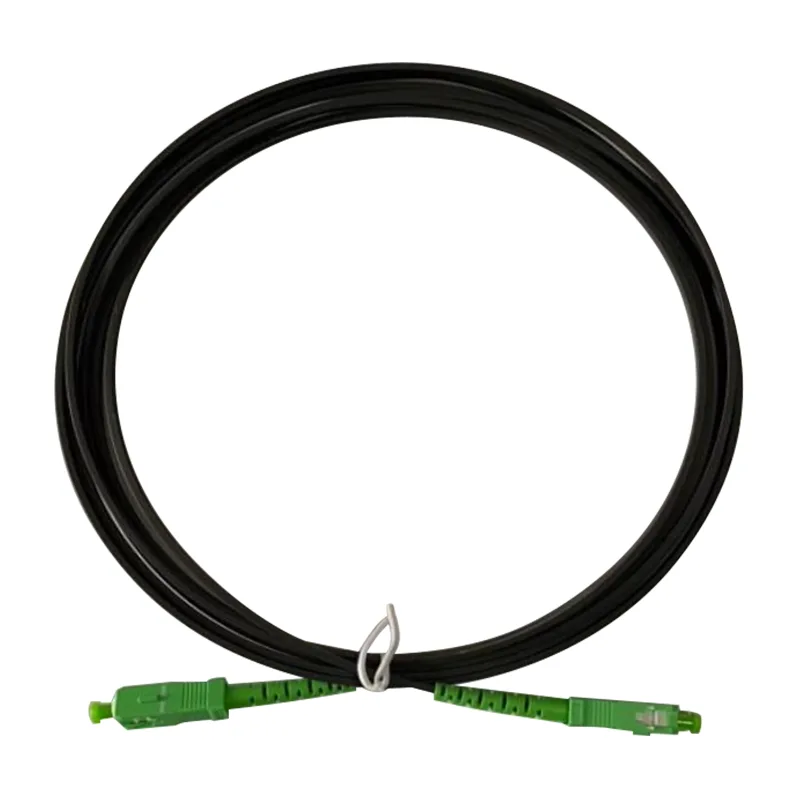

3 մմ կլոր մալուխ SC/APC- SC/APC Patch Cords

The Orientalfiber 3mm Round Cable SC/APC–SC/APC Patch Cords are designed for stable, low-loss optical transmission in demanding network environments. Built with G657A1 single-mode fiber, these patch cords offer strong bend resistance and consistent signal performance, making them suitable for dense installations such as data centers and FTTH networks. The use of precision ceramic ferrules with APC polishing ensures high return loss (≥55dB), effectively reducing back reflection and maintaining signal integrity.

Ուղարկել հարցում

ապրանքի նկարագրությունը

ԱյնOrientalfiber 3mm կլոր մալուխ SC/APC- SC/APC Patch Cordsներկայացնում են ժամանակակից գերարագ հեռահաղորդակցության ենթակառուցվածքի կարևոր օղակ: Արտադրված Orientalfiber-ի՝ Jiangsu Xuben Photoelectric Technology խմբի առանցքային ստորաբաժանման կողմից, այս կարկատալարերը լայնածավալ հետազոտության և բարձր հզորության արտադրության արդյունք են: 15000 քառակուսի մետր մակերեսով արտադրական տարածքով և ISO9001 սերտիֆիկացմամբ՝ Orientalfiber-ը երաշխավորում է, որ յուրաքանչյուր մալուխ աջակցում է համաշխարհային տվյալների փոխանցման խիստ պահանջներին: Երբ դուք ընտրում եք աղբյուրըOrientalfiber 3mm կլոր մալուխ SC/APC- SC/APC Patch Cords, դուք ներդրումներ եք կատարում մի խմբի կողմից, որն ապահովված է տարեկան 20 միլիոն դոլարի արտադրանքով և պրոֆեսիոնալ մակարդակի հուսալիության համբավով:

Տեխնիկական կատարողականություն և ճարտարագիտական գերազանցություն

-ի դիզայնըOrientalfiber 3mm կլոր մալուխ SC/APC- SC/APC Patch Cordsկենտրոնանում է ազդանշանի միջամտությունը նվազագույնի հասցնելու վրա՝ միաժամանակ առավելագույնի հասցնելով ֆիզիկական ամրությունը: Օգտագործելով G657A1 միակողմանի մանրաթելը՝ այս մալուխներն առաջարկում են բացառիկ ճկման դիմադրություն, ինչը կենսական նշանակություն ունի նեղ տարածություններում բարդ երթուղիների համար:

Հիմնական շինարարական առանձնահատկությունները

Բարձր ճշգրտության կերամիկական լաստանավներ. SC/APC միակցիչները օգտագործում են ճշգրիտ մշակված կերամիկական լաստանավեր՝ ապահովելու կայուն հավասարեցում և ≥55dB վերադարձի կորուստ՝ կանխելով ազդանշանի արտացոլումները, որոնք կարող են վատթարացնել ցանցի աշխատանքը:
LSZH Անվտանգության բաճկոն. 3.0 մմ արտաքին բաճկոնը կազմված է Ցածր ծխի զրոյական հալոգեն նյութից, ինչը հարմար է դարձնում բարձրացող և հորիզոնական կիրառությունների համար, որտեղ հրդեհային անվտանգությունը և ցածր թունավորությունը պարտադիր են:
Խիստ գործարանային վավերացում. յուրաքանչյուր միավոր 100% գործարանային ավարտված և փորձարկված է: Սա վերացնում է դաշտի դադարման փոփոխականները՝ ապահովելով, որ ձեր Orientalfiber 3 մմ կլոր մալուխի SC/APC- SC/APC կարկատալարերը կատարում են ըստ սպեցիֆիկացիաների անմիջապես տեղադրումից հետո:
Մեխանիկական առաձգականություն. Նախագծված է դիմակայելու 50N պահման ուժին, այս մալուխները կառուցված են՝ դիմանալու տեղադրման և երկարատև սպասարկման ընթացքում սովորական ֆիզիկական սթրեսներին:

Ռազմավարական կիրառություններ տարբեր ոլորտներում

-ի բազմակողմանիությունըOrientalfiber 3mm կլոր մալուխ SC/APC- SC/APC Patch Cordsթույլ է տալիս դրանք տեղակայվել տարբեր բարձր ցցերի միջավայրում՝ սկսած առևտրային տվյալների կենտրոններից մինչև հանրային կոմունալ ծառայությունների մոնիտորինգ:

Տվյալների կենտրոններ և Ethernet ցանցեր

Բարձր խտության տվյալների կենտրոններում մալուխի կառավարումն առաջնահերթություն է: 3 մմ կլոր պրոֆիլն ապահովում է ամուր այլընտրանք ավելի բարակ լարերին, որն առաջարկում է ավելի լավ պաշտպանություն ջախջախումից՝ միաժամանակ պահպանելով կարկատելային վահանակի միացումների համար անհրաժեշտ ճկունությունը:

FTTH և հեռահաղորդակցության ծառայություններ

Fiber-to-the-home (FTTH) նախագծերի համար այս կարկատալարերը կամրջում են օպտիկական բաշխիչ ցանցի և բաժանորդի սարքավորումների միջև եղած բացը: Տեսանյութի, տվյալների և ձայնային ծառայությունները միաժամանակ կարգավորելու նրանց կարողությունը դրանք դարձնում է ժամանակակից լայնաշերտ մատակարարների հիմնական բաղադրիչը:

Արդյունաբերական և ենթակառուցվածքային նախագծեր

Բացի ստանդարտ գրասենյակային ցանցերից, Orientalfiber արտադրանքները լայնորեն օգտագործվում են էլեկտրաէներգիայի համակարգերում, երկաթուղային տրանսպորտում և մայրուղային հաղորդակցություններում: -ի դիմացկունությունըOrientalfiber 3mm կլոր մալուխ SC/APC- SC/APC Patch Cordsապահովում է կայուն շահագործում արդյունաբերական առջևի միացումների պահանջկոտ միջավայրերում:

Հուսալիության և որակի ապահովման ստանդարտներ

Որպես Jiangsu Xuben Photoelectric Technology խմբի մաս, Orientalfiber-ը շահագործում է չորս մասնագիտացված գործարան: Այս ուղղահայաց ինտեգրումը, որը ծածկում է ներքին մալուխները, արտաքին մալուխները, ODN բաղադրիչները և ցանցային սարքավորումները, թույլ է տալիս որակի ամբողջական վերահսկում:

Բնապահպանական համապատասխանություն. բոլոր բաղադրիչները համապատասխանում են RoHS-ին, համապատասխանում են շրջակա միջավայրի անվտանգության միջազգային չափանիշներին:
Երկարակեցության չափանիշներ. 800 անգամից ավելի միացման կրկնելիության վարկանիշով այս լարերը շատ հուսալի են փորձարկման սարքավորումների կիրառման համար, որտեղ հաճախակի միացում և անջատում է տեղի ունենում:
Ջերմային կայունություն. այս լարերը պահպանում են արդյունավետությունը ջերմաստիճանի լայն սպեկտրում, սկսած -30°C պահեստից մինչև +50°C գործառնական միջավայրում:

Տեխնիկական ճշգրտում:

Շինարարություններ	Միավոր	Նկարագրություններ
Օպտիկամանրաթելային ռեժիմ		Մեկ ռեժիմ՝ ITU-T G657A1
Մանրաթելերի հաշվարկ		Սիմպլեքս
Ալիքի երկարություն	նմ	1310/1550 թթ
Տեղադրման կորուստ	դԲ	≤0.30
Վերադարձի կորուստ	դԲ	≥55
Բուֆերային մանրաթելերի տրամագիծը	հըմ	900
Բուֆերային մանրաթելերի գույնը		Կապույտ
Մալուխի բաճկոնի գույնը		Սեւ
Մալուխի բաճկոնի նյութ		ԼՍԺ
Դիէլեկտրիկ		HDPE մեկուսացում
Մալուխի տրամագիծը	մմ	Φ3.0 ± 0.20
Երկարություն	m	10 +0,5/-0 30 +0,5/-0 50 +0,5/-0 75 +1/-0 100 +1/-0
Միակցիչի տեսակը		SC/APC (կանաչ)
Վերջնական մասի փայլեցում		APC
Լաստանավի նյութ		Կերամիկական
Միացման կրկնելիություն		> 800 անգամ
Նվազագույն ճկման շառավիղ	մմ	≥20
Օպտիկամանրաթելային/մալուխի պահպանման հանդիպում	N	50N±2N 5N/s 120s տևողությամբ
Գործառնական ջերմաստիճան	℃	0℃ ~ +50 ℃
Տեղադրման ջերմաստիճանը	℃	-30℃ ~ +60 ℃
Պահպանման ջերմաստիճանը	℃	-30℃ ~ +60 ℃

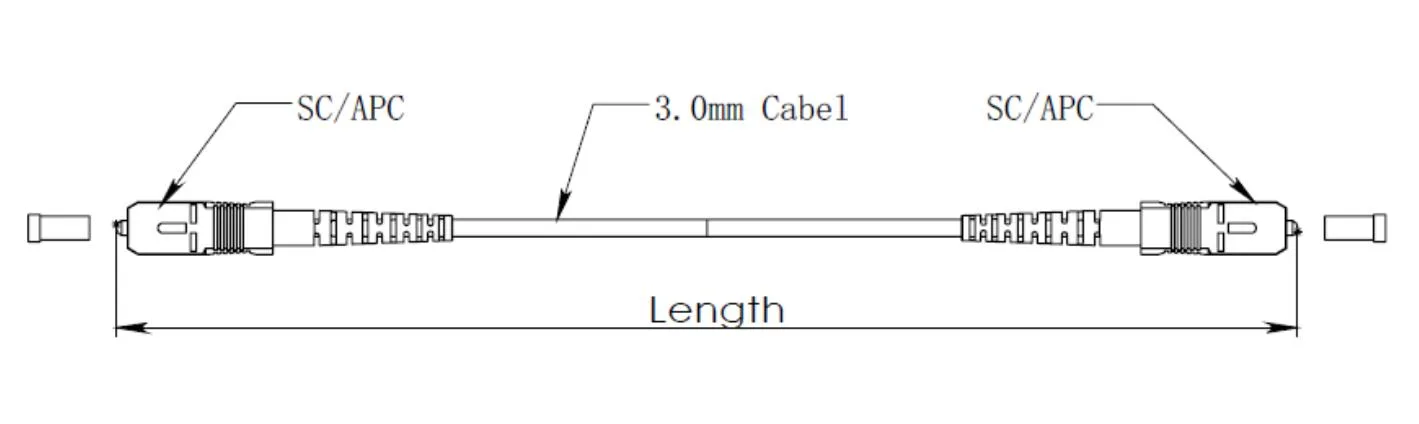

Չափային նկարչություն.

3mm Round Cable SC/APC- SC/APC Patch Cords

Մալուխի կառուցում.

3mm Round Cable SC/APC- SC/APC Patch Cords

Նյութեր	Տեխնիկական պայմաններ
Ամուր բուֆերային մանրաթել	Մանրաթելերի քանակը	1
	Մանրաթելերի տեսակը	G.657A1
	Մանրաթելերի գույնը	Կապույտ
	Նյութ	ԼՍԺ
	Տրամագիծը	Φ0,9 ± 0,05 մմ
	Խիտ բուֆերային գույն	Կապույտ
Ուժի անդամ	Նյութ	Արամիդ մանվածք
Արտաքին պատյան	Նյութ	ԼՍԺ
	Տրամագիծը	Φ3.0 ± 0.2 մմ
	Արտաքին պատյան Գույն	Սեւ
Թանաքի նշան	Գույն	Սպիտակ

Մանրաթելային բնութագիրը.

Մալուխային մանրաթելի բոլոր բնութագրերը (պատրաստի մալուխի մանրաթել) պետք է առնվազն համապատասխանեն ITU-T G.657A1 հանձնարարականին և պետք է լինեն հետևյալը.

Նյութ	Հստակեցում
Մանրաթելերի տեսակը	Մեկ ռեժիմ
Մանրաթելային նյութ	Դոպավորված սիլիցիում
Թուլացման գործակիցը @ 1310 նմ @ 1383 նմ @ 1460 նմ @ 1550 նմ @ 1625 նմ	≤ 0,35 դԲ/կմ ≤ 0,35 դԲ/կմ ≤ 0,25 դԲ/կմ ≤ 0,21 դԲ/կմ ≤ 0,23 դԲ/կմ
Մալուխի անջատման ալիքի երկարությունը	≤ 1260 նմ
Զրո ցրված ալիքի երկարություն	1300 ~ 1324 նմ
Զրոյական ցրման թեքություն	≤ 0,092 ps/(nm².կմ)
PMD @ 1550 նմ	≤0.1 ps/km^1/2
Քրոմատիկ դիսպերսիա @ 1285 ~ 1330 նմ @ 1271 ~ 1360 նմ @ 1550 նմ @ 1625 նմ	≤3 ps/(նմ. կմ) ≤5,3 ps/(նմ. կմ) ≤18,0 ps/(նմ. կմ) ≤22 ps/(նմ. կմ)
Ռեժիմի դաշտի տրամագիծը @ 1310 նմ	8.8±0.4մմ
Հիմնական / Clad համակենտրոնության սխալ	≤ 0,5 մմ
Ծածկույթի տրամագիծը	125,0 ± 0,7 մկ
Ծածկույթի ոչ շրջանաձևություն	≤5%
Հիմնական ծածկույթի տրամագիծը	242 ± 7 մկ
Համակենտրոնություն Առաջնային ծածկույթ / ծածկույթ	≤10 մկմ
Ծածկույթի ոչ շրջանաձևություն	≤0,7%
Թուլացում մալուխի ճկման կորստով 1 պտույտ 1 շառավիղ 10 մմ 10 պտույտ 1 շառավղով 15 մմ	1550 նմ ≤Δ0,75 դԲ/կմ 1625 նմ ≤Δ1,5 դԲ/կմ 1550 նմ ≤Δ0,25 դԲ/կմ 1625 նմ ≤Δ1,0 դԲ/կմ

Հաճախակի տրվող հարցեր (ՀՏՀ)

Ինչո՞վ է առանձնանում SC/APC միակցիչը այս Orientalfiber կարկատալարի մեջ:

APC (Angled Physical Contact) լաքը 8 աստիճանի անկյուն ունի լաստանավի ծայրամասի վրա: Այս դիզայնը ապահովում է, որ հետևի արտացոլումները ներծծվեն մանրաթելային ծածկույթի մեջ՝ ապահովելով վերադարձի ավելի մեծ կորուստ՝ համեմատած ստանդարտ UPC միակցիչների հետ, ինչը կարևոր է բարձր հավատարմության տեսանյութերի և միջքաղաքային տվյալների փոխանցման համար:

Կարո՞ղ է Orientalfiber 3 մմ կլոր մալուխի SC/APC- SC/APC կարկատալարերի երկարությունը հարմարեցվել:

Այո՛։ Թեև մենք առաջարկում ենք ստանդարտ երկարություններ, ինչպիսիք են 10 մ, 30 մ, 50 մ, 75 մ և 100 մ, Orientalfiber-ը տրամադրում է հարմարեցված երկարության տարբերակներ՝ համապատասխան ճարտարապետական հատուկ պահանջներին կամ եզակի ինժեներական նախագծերին:

Արդյո՞ք այս մալուխը հարմար է բարձրացնող կամ հորիզոնական կիրառությունների համար:

Բացարձակապես։ LSZH բաճկոնը և 3 մմ տրամագիծը հատուկ նախագծված են, որպեսզի բավարարեն առևտրային և բնակելի շենքերում ողնաշարի, հորիզոնական և վերելակի տեղադրման անվտանգության և կառուցվածքային պահանջները:

Ինչպե՞ս է Orientalfiber-ն աջակցում լայնածավալ ինժեներական նախագծերին:

Մեր խմբի չորս գործարանային համակարգի միջոցով մենք տրամադրում ենք օպտիկամանրաթելային ցանցի ամբողջական լուծումներ: Սա ներառում է ոչ միայն Orientalfiber 3 մմ կլոր մալուխի SC/APC- SC/APC Patch լարերը, այլ նաև շրջակա ODN բաղադրիչներն ու ակտիվ սարքավորումները, որոնք անհրաժեշտ են լայնածավալ տեղակայման համար:
