3 մմ կլոր մալուխ SC/APC- SC/UPC Patch Cords

Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords are designed for stable optical signal transmission in structured cabling systems. As a China fiber optic cable manufacturer and supplier, Orientalfiber focuses on consistent connector performance, controlled insertion loss, and reliable return loss values. This product is suitable for data centers, FTTH deployment, and telecom network integration where consistent connection quality and flexible routing are required.

Ուղարկել հարցում

ապրանքի նկարագրությունը

Orientalfiber 3 մմ կլոր մալուխի SC/APC- SC/UPC Patch լարերը կառուցված են G657A1 մեկ ռեժիմով մանրաթելերի միջոցով, որոնք աջակցում են այնպիսի ծրագրերի, որոնք պահանջում են ինչպես ճկման դիմադրություն, այնպես էլ ցածր ազդանշանի թուլացում: 3.0 մմ արտաքին տրամագծով և LSZH բաճկոնով մալուխը հարմար է ներքին միջավայրերի համար, որտեղ անվտանգությունն ու մալուխի կառավարումը կարևոր են:

Որպես Չինաստանի արտադրող և մատակարար՝ Orientalfiber-ն ապահովում է, որ յուրաքանչյուր կարկատանի լարը գործարանային անջատված է և փորձարկվում է մինչև առաքումը: SC/APC և SC/UPC միակցիչների համադրությունը թույլ է տալիս ճկուն տեղակայում ցանցի տարբեր ինտերֆեյսներում՝ նվազեցնելով տեղադրման ընթացքում համատեղելիության հետ կապված խնդիրները:

Կիրառման սցենարներ

Տվյալների կենտրոնի մալուխային համակարգեր և դարակ-դարակ միացումներ
FTTH (Fiber to the Home) տեղադրումներ
Ethernet և լայնաշերտ ցանցի փոխանցում
Ողնաշար, հորիզոնական և բարձրացնող մալուխներ
Տեսանյութի, տվյալների և ձայնային ազդանշանների փոխանցման համակարգեր
Օպտիկական փորձարկման և չափման սարքավորումների միացումներ

Հիմնական հատկանիշները

Միակցիչի կայուն կատարում

SC/APC և SC/UPC միակցիչները ապահովում են ցածր մեջքի արտացոլումը և ազդանշանի կայուն փոխանցումը
Կերամիկական լաստանավները ապահովում են մանրաթելերի ճշգրիտ հավասարեցում
Աջակցում է կրկնվող միացումներին հետևողական կատարողականությամբ

Վերահսկվող օպտիկական կատարում

Տեղադրման կորուստը վերահսկվում է ≤0,30 դԲ-ում
Վերադարձի կորուստ ≥55 դԲ (APC) և ≥50 դԲ (UPC)
Օպտիմիզացված է 1310nm և 1550nm փոխանցման պատուհանների համար

Ճկուն և դիմացկուն մալուխի ձևավորում

3 մմ կլոր մալուխային կառուցվածք՝ ավելի հեշտ երթուղու և բեռնաթափման համար
G657A1 մանրաթելն ապահովում է ճկման ավելի խիստ պայմաններ
Նվազագույն ճկման շառավիղը ≥20 մմ գործնական տեղադրման սցենարների համար

Անվտանգություն և համապատասխանություն

LSZH (Low Smoke Zero Halogen) բաճկոն ներքին անվտանգության պահանջների համար
ROHS-ին համապատասխանող նյութեր
Գործող ջերմաստիճանի միջակայքը -25℃-ից +65℃

Տեխնիկական ճշգրտում:

Շինարարություններ	Միավոր	Նկարագրություններ
Օպտիկամանրաթելային ռեժիմ		Մեկ ռեժիմ՝ ITU-T G657A1
Մանրաթելերի հաշվարկ		Սիմպլեքս
Ալիքի երկարություն	նմ	1310/1550 թթ
Տեղադրման կորուստ	դԲ	≤0.30
Վերադարձի կորուստ	դԲ	≥55 (APC) ≥50 (UPC)
Thight-buffer Fiber Diameter	հըմ	900
Thight-buffer Fiber Color		Սպիտակ
Մալուխի բաճկոնի գույնը		Դեղին
Մալուխի բաճկոնի նյութ		ԼՍԺ
Մալուխի տրամագիծը	մմ	Φ3.0 ± 0.20
Երկարություն	m	3.0 +0.1/-0
Միակցիչի տեսակը		SC/APC (կանաչ) SC/UPC (կապույտ)
Վերջնական մասի փայլեցում		APC և UPC
Լաստանավի նյութ		Կերամիկական
Միացման կրկնելիություն		> 800 անգամ
Նվազագույն ճկման շառավիղ	մմ	≥20
Օպտիկամանրաթելային/մալուխի պահպանման հանդիպում	N	50N±2N 5N/s 120s տևողությամբ
Գործառնական ջերմաստիճան	℃	-25℃ ~ +65 ℃
Պահպանման ջերմաստիճանը	℃	-25℃ ~ +65 ℃

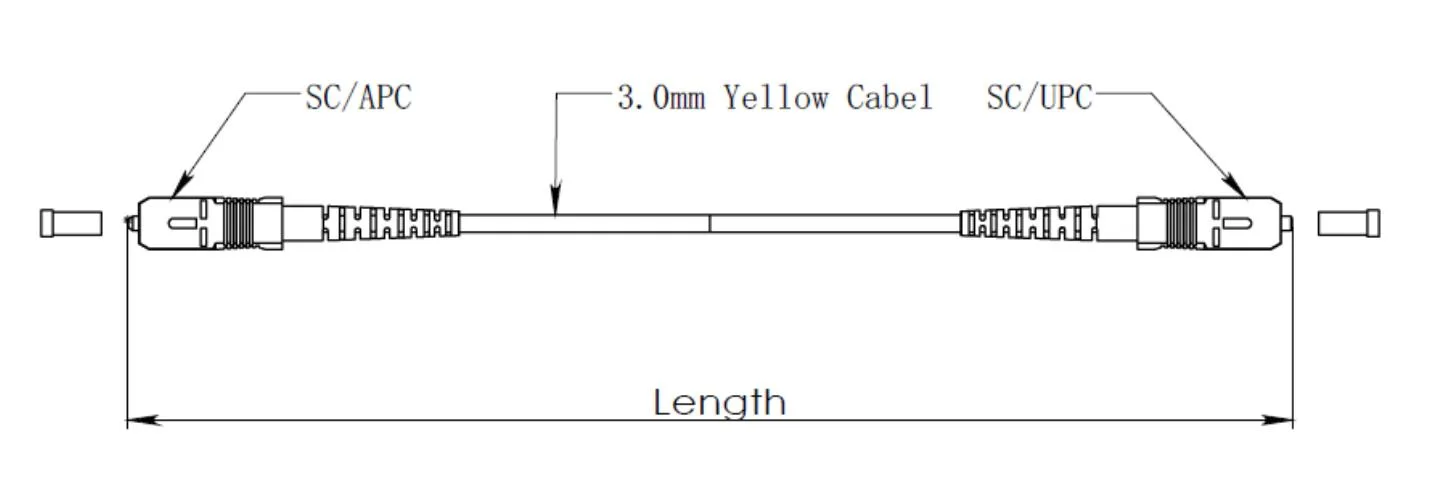

Չափային նկարչություն.

3mm Round Cable SC/APC- SC/UPC Patch Cords

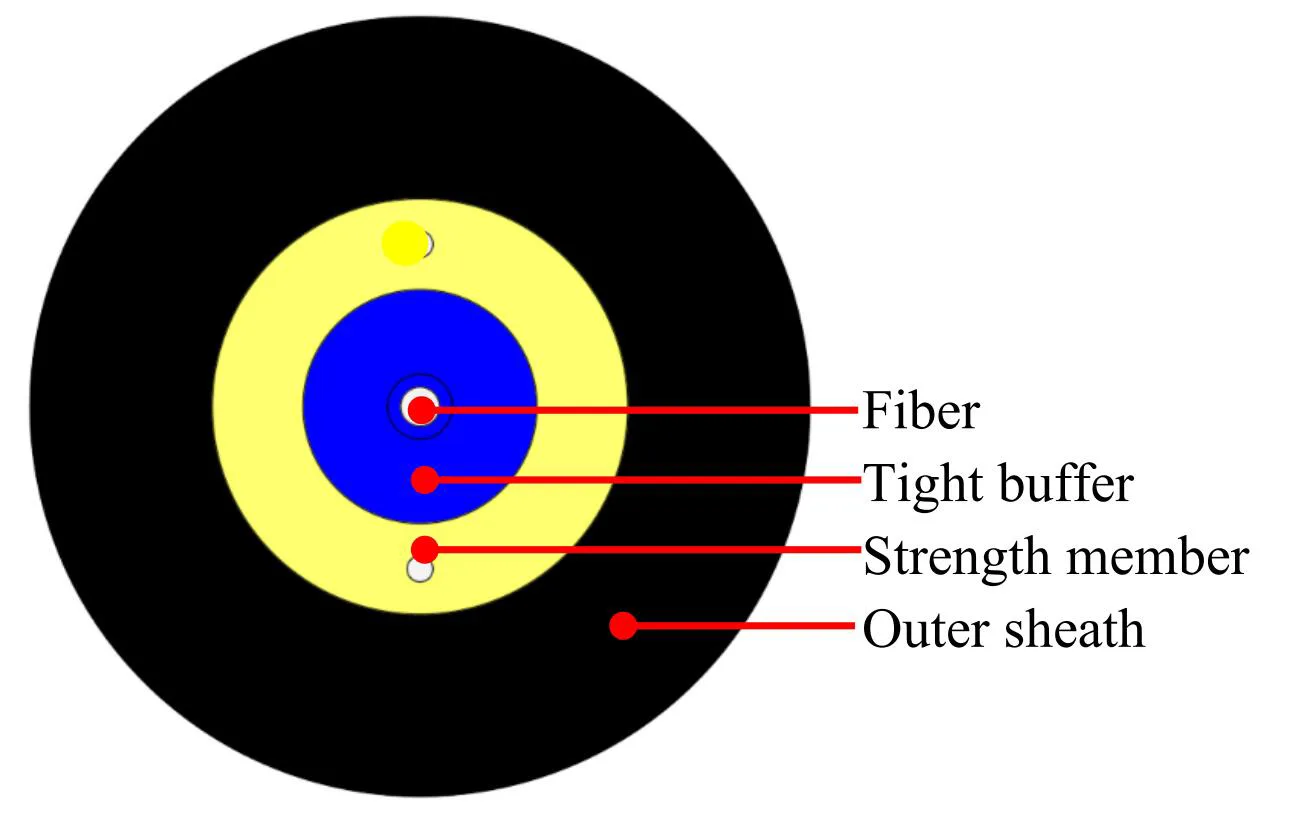

Մալուխի կառուցում.

3mm Round Cable SC/APC- SC/UPC Patch Cords

Նյութեր		Տեխնիկական պայմաններ
Ամուր բուֆերային մանրաթել	Մանրաթելերի քանակը	1
	Մանրաթելերի տեսակը	G.657A1
	Մանրաթելերի գույնը	Կապույտ
	Նյութ	ԼՍԺ
	Տրամագիծը	Φ0,9 ± 0,05 մմ
	Խիտ բուֆերային գույն	Սպիտակ
Ուժի անդամ	Նյութ	Պոլիեսթեր մանվածք
Արտաքին պատյան	Նյութ	ԼՍԺ
	Տրամագիծը	Φ3.0 ± 0.2 մմ
	Արտաքին պատյան Գույն	Դեղին
Թանաքի նշան	Գույն	Սեւ

Մանրաթելային բնութագիրը.

Մալուխային մանրաթելի բոլոր բնութագրերը (պատրաստի մալուխի մանրաթել) պետք է առնվազն համապատասխանեն ITU-T G.657A1 հանձնարարականին և պետք է լինեն հետևյալը.

Նյութ	Հստակեցում
Մանրաթելերի տեսակը	Մեկ ռեժիմ
Մանրաթելային նյութ	Դոպավորված սիլիցիում
Թուլացման գործակիցը @ 1310 նմ @ 1383 նմ @ 1460 նմ @ 1550 նմ @ 1625 նմ	≤ 0,35 դԲ/կմ ≤ 0,35 դԲ/կմ ≤ 0,25 դԲ/կմ ≤ 0,21 դԲ/կմ ≤ 0,23 դԲ/կմ
Մալուխի անջատման ալիքի երկարությունը	≤ 1260 նմ
Զրո ցրված ալիքի երկարություն	1300 ~ 1324 նմ
Զրոյական ցրման թեքություն	≤ 0,092 ps/(nm².կմ)
PMD @ 1550 նմ	≤0.1 ps/km^1/2
Քրոմատիկ դիսպերսիա @ 1285 ~ 1330 նմ @ 1271 ~ 1360 նմ @ 1550 նմ @ 1625 նմ	≤3 ps/(նմ. կմ) ≤5,3 ps/(նմ. կմ) ≤18,0 ps/(նմ. կմ) ≤22 ps/(նմ. կմ)
Ռեժիմի դաշտի տրամագիծը @ 1310 նմ	8.8±0.4մմ
Հիմնական / Clad համակենտրոնության սխալ	≤ 0,5 մմ
Ծածկույթի տրամագիծը	125,0 ± 0,7 մկ
Ծածկույթի ոչ շրջանաձևություն	≤5%
Հիմնական ծածկույթի տրամագիծը	242 ± 7 մկ
Համակենտրոնություն Առաջնային ծածկույթ / ծածկույթ	≤10 մկմ
Ծածկույթի ոչ շրջանաձևություն	≤0,7%
Թուլացում մալուխի ճկման կորստով 1 պտույտ 1 շառավիղ 10 մմ 10 պտույտ 1 շառավղով 15 մմ	1550 նմ ≤Δ0,75 դԲ/կմ 1625 նմ ≤Δ1,5 դԲ/կմ 1550 նմ ≤Δ0,25 դԲ/կմ 1625 նմ ≤Δ1,0 դԲ/կմ

Արտադրություն և որակի վերահսկում

Յուրաքանչյուր Orientalfiber 3 մմ կլոր մալուխ SC/APC- SC/UPC Patch Cord-ը ենթարկվում է 100% գործարանային փորձարկման, ներառյալ տեղադրման կորստի և վերադարձի կորստի ստուգումը: Որպես կառուցվածքային արտադրական գործընթացներով Չինաստանի գործարան՝ Orientalfiber-ը կենտրոնանում է խմբաքանակներում կայուն որակի պահպանման վրա, ինչը կարևոր է գնումների և ինժեներական լայնածավալ նախագծերի համար:

Orientalfiber-ի արտադրության ուժի մասին

Jiangsu Xuben Photoelectric Technology Co., Ltd-ն չորս գործարաններով խմբակային ընկերություն է, որն ընդգրկում է ներքին օպտիկամանրաթելային մալուխներ, բացօթյա մալուխներ, ODN օպտիկական բաղադրիչներ և օպտիկական ցանցային սարքավորումներ: Ընդհանուր արտադրական տարածքը հասնում է 15000 քառակուսի մետրի, տարեկան 20 մլն ԱՄՆ դոլար արտադրանքի արժեքով։

Ընկերությունը տրամադրում է ամբողջական օպտիկամանրաթելային ցանցային լուծումներ հեռահաղորդակցության օպերատորների, հեռարձակման համակարգերի և արդյունաբերական կապի նախագծերի համար: Արտադրանքը լայնորեն օգտագործվում է էներգահամակարգերում, երկաթուղային տրանզիտում, մայրուղիներում և լայնածավալ ենթակառուցվածքային ցանցերում։

ISO9001 որակի կառավարման համակարգով և աշխատանքի առողջության և անվտանգության ISO45001 հավաստագրմամբ ընկերությունը պահպանում է արտադրության և որակի վերահսկման ստանդարտացված գործընթացները: Orientalfiber 3 մմ կլոր մալուխի SC/APC- SC/UPC Patch Cords-ը մատակարարվում է ինչպես ներքին, այնպես էլ միջազգային շուկաներին՝ աջակցելով տարբեր միջին և խոշոր ինժեներական նախագծերին:

ՀՏՀ

Ո՞րն է տարբերությունը SC/APC և SC/UPC միակցիչների միջև:

SC/APC միակցիչները ունեն ծայրի անկյունային երես (սովորաբար 8 աստիճան), որը նվազեցնում է հետևի արտացոլումը, ինչը նրանց հարմար է դարձնում բարձր ճշգրտության օպտիկական համակարգերի համար: SC/UPC միակցիչները ունեն հարթ փայլեցված մակերես և սովորաբար օգտագործվում են ընդհանուր ցանցային միացումներում:

Կարո՞ղ է մալուխի երկարությունը հարմարեցվել:

Այո, Orientalfiber 3 մմ կլոր մալուխի SC/APC- SC/UPC կարկատելերն ապահովում են հարմարեցված երկարություններ՝ տեղադրման տարբեր պահանջներին համապատասխանելու համար:

Արդյո՞ք այս կարկատելը հարմար է փակ միջավայրերի համար:

Այո, LSZH բաճկոնի նյութը այն հարմար է դարձնում ներքին օգտագործման համար, հատկապես այն միջավայրերում, որտեղ պահանջվում է հրդեհային անվտանգություն և ծխի ցածր արտանետում:

Քանի՞ անգամ կարելի է վերօգտագործել միակցիչը:

Միակցիչը աջակցում է ավելի քան 800 զուգավորման ցիկլերի նորմալ օգտագործման պայմաններում՝ պահպանելով կայուն օպտիկական կատարումը:
