3 մմ կլոր մալուխ LC/UPC- LC/UPC կարկատել լարեր

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Ուղարկել հարցում

ապրանքի նկարագրությունը

ԱյնOrientalfiber 3mm կլոր մալուխ LC/UPC- LC/UPC Patch Cordsբարձր խտության օպտիկամանրաթելային կարկատման միջավայրերի համար էական բաղադրիչներ են: Արտադրված Orientalfiber-ի՝ Jiangsu Xuben Photoelectric Technology խմբի ներքո գտնվող ապրանքանիշի կողմից, այս կարկատալարերը օգտվում են 15000 քառակուսի մետր մակերեսով արտադրական բազայից և առաջադեմ արտադրական գործընթացներից: Ընտրելով աղբյուրըOrientalfiber 3mm կլոր մալուխ LC/UPC- LC/UPC Patch CordsՑանցի ինժեներները ստանում են ISO9001 և ISO45001 հավաստագրերով ապահովված արտադրանք՝ ապահովելով հուսալի աշխատանք ամբողջ աշխարհում կարևորագույն տվյալների կենտրոններում և հեռահաղորդակցության հանգույցներում:

Տեխնիկական դիզայն և ազդանշանի ամբողջականություն

Ինժեներությունը հետևում էOrientalfiber 3mm կլոր մալուխ LC/UPC- LC/UPC Patch Cordsկենտրոնանում է բարձր ճշգրտության և ցածր ազդանշանի թուլացման վրա: Օգտագործելով G657A1 միակողմանի մանրաթելը՝ այս մալուխները նախագծված են ժամանակակից մալուխային երթուղիների ֆիզիկական պահանջները բավարարելու համար:

Ճշգրիտ բաղադրիչներ և կառուցման որակ

LC/UPC բարձր ճշգրտության միակցիչներ. փոքր ձևի LC միակցիչները թույլ են տալիս մեծացնել պորտի խտությունը անջատիչների և կարկատել վահանակների մեջ: UPC (Ultra Physical Contact) լաքը ապահովում է ≥50dB վերադարձի կորուստ, որը ստանդարտ է բարձր արագությամբ Ethernet հավելվածների համար:
3.0 մմ LSZH բաճկոն. Ի տարբերություն ավելի բարակ 2.0 մմ այլընտրանքների, 3 մմ կլոր մալուխը ապահովում է ուժեղացված մեխանիկական պաշտպանություն: Ցածր ծխի զրոյական հալոգեն (LSZH) նյութը ապահովում է անվտանգության համապատասխանությունը ներքին տեղակայման համար, հատկապես բարձրացնող և հորիզոնական մալուխների համար:
Կերամիկական պարանների տեխնոլոգիա. յուրաքանչյուր միակցիչ ունի բարձրորակ կերամիկական պարան, որը պահպանում է ճշգրիտ հավասարեցում ավելի քան 800 զուգավորման ցիկլերի ընթացքում:
Ճկման անզգայունություն. ≥20 մմ նվազագույն ճկման շառավղով այս լարերը պահպանում են ազդանշանի ամբողջականությունը նույնիսկ այն դեպքում, երբ դրանք անցնում են սերվերի գերբեռնված դարակաշարերի ամուր անկյուններով:

Բազմակողմանի արդյունաբերության հավելվածներ

-ի դիմումըOrientalfiber 3mm կլոր մալուխ LC/UPC- LC/UPC Patch Cordsընդգրկում է բազմաթիվ ոլորտներ՝ ապահովելով կայուն ֆիզիկական շերտ, որն անհրաժեշտ է բարձր թողունակությամբ ծառայությունների համար:

Ձեռնարկությունների տվյալների կենտրոններ և Ethernet համակարգեր

Ցանցի միջուկում այս կարկատալարերը միացնում են բարձր արագությամբ հաղորդիչները բաշխման շրջանակներին: Դեղին LSZH բաճկոնն ապահովում է միակողմանի մանրաթելային կապերի հստակ նույնականացում՝ հեշտացնելով սպասարկումն ու անսարքությունների վերացումը:

FTTH և լայնաշերտ ենթակառուցվածք

Որպես Fiber-to-the-Home (FTTH) տեղակայման հիմնական ընտրություն, 3 մմ մալուխի երկարակեցությունը այն հարմար է դարձնում օպտիկական ցանցի տերմինալի (ONT) և բաշխիչ տուփի միջև միացման համար: Այն աջակցում է վերջնական օգտագործողներին տեսա, տվյալների և ձայնային ծառայությունների անխափան առաքմանը:

Արդյունաբերական և տրանսպորտային կապ

Ստանդարտ ՏՏ-ից դուրս, Orientalfiber-ի արտադրանքը ինտեգրված է էլեկտրաէներգիայի ցանցերում և երկաթուղային տարանցիկ հաղորդակցության համակարգերում: -ի ամուր շինարարությունըOrientalfiber 3mm կլոր մալուխ LC/UPC- LC/UPC Patch Cordsապահովում է, որ նրանք կարող են դիմակայել թրթռումներին և շրջակա միջավայրի տատանումներին, որոնք հայտնաբերված են արդյունաբերական առջևի միացումներում:

Հաճախակի տրվող հարցեր (ՀՏՀ)

Ինչ արԱյս LC/UPC կարկատալարերի համար 3 մմ տրամագծի առաջնային առավելություններնե՞րն են:

3 մմ տրամագիծն ապահովում է առաձգականության բարձր ուժ և ճզմման դիմադրություն՝ համեմատած ավելի բարակ կարկատալարերի հետ: Սա ստիպում էOrientalfiber 3mm կլոր մալուխ LC/UPC- LC/UPC Patch Cordsավելի հարմար է ողնաշարի և հորիզոնական մալուխների համար, որտեղ մալուխը կարող է ենթարկվել ավելի ֆիզիկական բեռնաթափման:

Արդյո՞ք LC/UPC միակցիչն աջակցում է տվյալների գերարագ փոխանցմանը:
Այո՛։ LC/UPC միակցիչը արդյունաբերական ստանդարտ է մեկ ռեժիմով մանրաթելերի կիրառման համար: ≥50dB-ի վերադարձի կորստի և ներդրման ցածր կորստի դեպքում այն լիովին համատեղելի է 10G, 40G և 100G Ethernet հավելվածների հետ:

Կարո՞ղ են այս մալուխները օգտագործել ջերմաստիճանի լայն տատանումներով միջավայրերում:
ԱյնOrientalfiber 3mm կլոր մալուխ LC/UPC- LC/UPC Patch CordsԳնահատված են -25°C-ից +65°C-ի սահմաններում աշխատելու համար, ինչը հուսալի է դարձնում ինչպես կլիմայով վերահսկվող տվյալների կենտրոնների, այնպես էլ չխթված հեռահաղորդակցության խցիկների համար:

Այս կարկատալարերը գործարանային փորձարկվա՞ծ են:
Այո, յուրաքանչյուր միավոր 100% գործարանային դադարեցված է և ենթարկվում է խիստ փորձարկման՝ համոզվելու համար, որ այն համապատասխանում է նշված օպտիկական և մեխանիկական չափանիշներին, նախքան հաճախորդին հանձնելը:

Դիմում:

● Տվյալների կենտրոններ

● Ethernet հավելվածներ

● FTTH հավելվածներ

● Ողնաշարի, հորիզոնական և բարձրացնող հավելվածներ

● Տեսանյութի, տվյալների և ձայնային ծառայություններ

● Փորձարկման սարքավորումների կիրառություններ

Առանձնահատկություններ:

● Բարձր ճշգրտության միակցիչ

● UPC&APC դեմքի վերջնական փայլ

● SC, LC, բոլորը միայնակ մանրաթելային միակցիչ

● Անհատականացված երկարությունը մատչելի է

● 100% գործարանը դադարեցվել և փորձարկվել է

● ROHS համապատասխան

Տեխնիկական ճշգրտում:

Շինարարություններ	Միավոր	Նկարագրություններ
Օպտիկամանրաթելային ռեժիմ		Մեկ ռեժիմ՝ ITU-T G657A1
Մանրաթելերի հաշվարկ		Սիմպլեքս
Ալիքի երկարություն	նմ	1310/1550 թթ
Տեղադրման կորուստ	դԲ	≤0.30
Վերադարձի կորուստ	դԲ	≥50 (UPC)
Thight-buffer Fiber Diameter	հըմ	900
Thight-buffer Fiber Color		Սպիտակ
Մալուխի բաճկոնի գույնը		Դեղին
Մալուխի բաճկոնի նյութ		ԼՍԺ
Մալուխի տրամագիծը	մմ	Φ3.0 ± 0.20
Երկարություն	m	3.0 +0.1/-0
Միակցիչի տեսակը		LC/UPC (կապույտ)
Վերջնական մասի փայլեցում		UPC
Լաստանավի նյութ		Կերամիկական
Միացման կրկնելիություն		> 800 անգամ
Նվազագույն ճկման շառավիղ	մմ	≥20
Օպտիկամանրաթելային/մալուխի պահպանման հանդիպում	N	50N±2N 5N/s 120s տևողությամբ
Գործառնական ջերմաստիճան	℃	-25℃ ~ +65 ℃
Պահպանման ջերմաստիճանը	℃	-25℃ ~ +65 ℃

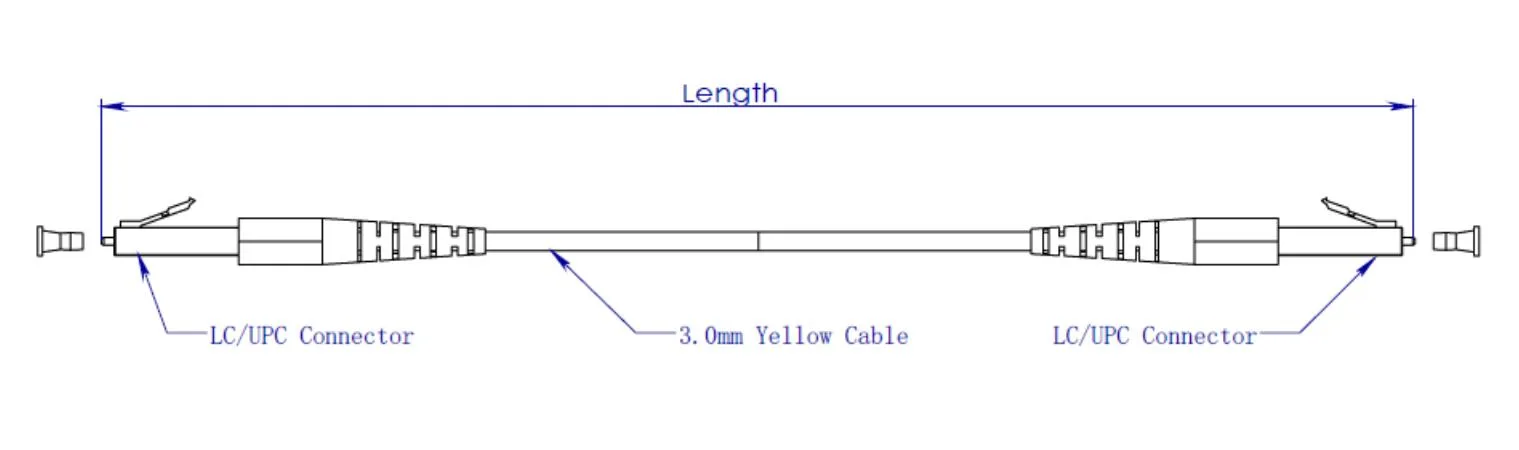

Չափային նկարչություն.

3mm Round Cable LC/UPC- LC/UPC Patch Cords

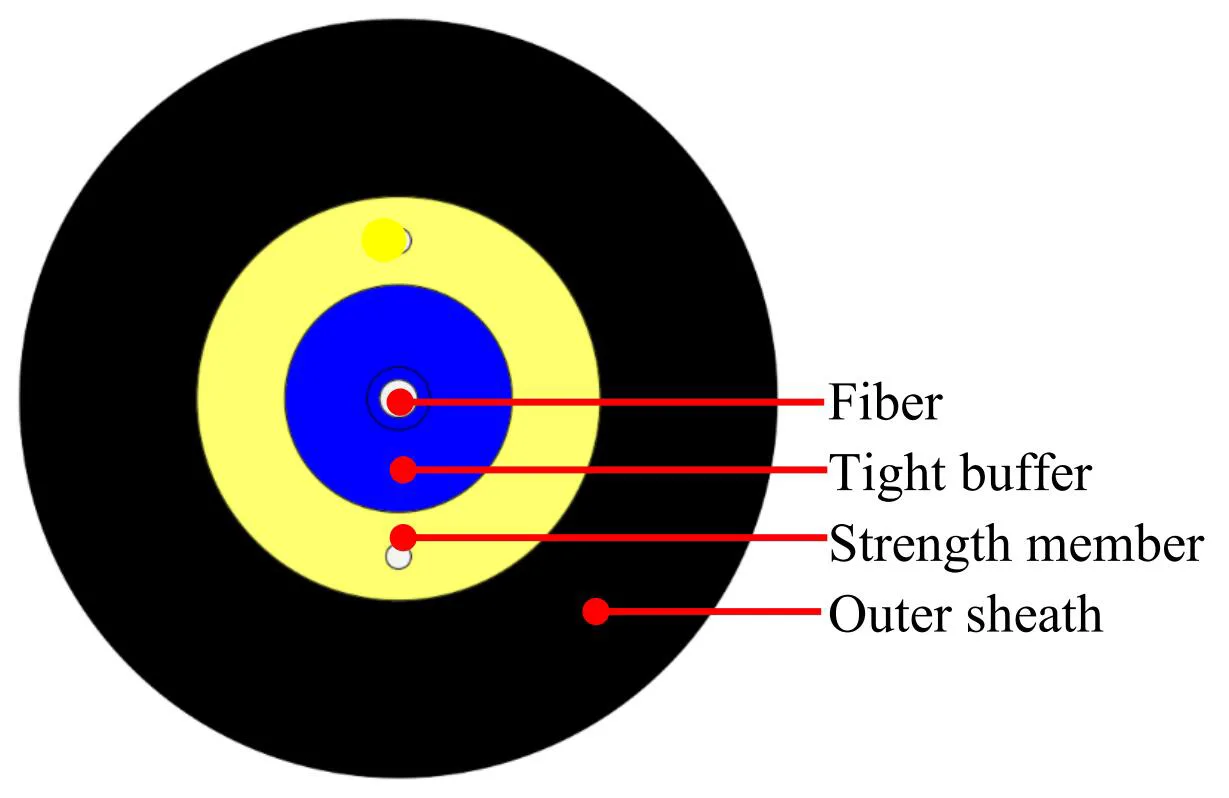

Մալուխի կառուցում.

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Նյութեր		Տեխնիկական պայմաններ
Ամուր բուֆերային մանրաթել	Մանրաթելերի քանակը	1
	Մանրաթելերի տեսակը	G.657A1
	Մանրաթելերի գույնը	Կապույտ
	Նյութ	ԼՍԺ
	Տրամագիծը	Φ0,9 ± 0,05 մմ
	Խիտ բուֆերային գույն	Սպիտակ
Ուժի անդամ	Նյութ	Պոլիեսթեր մանվածք
Արտաքին պատյան	Նյութ	ԼՍԺ
	Տրամագիծը	Φ3.0 ± 0.2 մմ
	Արտաքին պատյան Գույն	Դեղին
Թանաքի նշան	Գույն	Սեւ

Մանրաթելային բնութագիրը.

Մալուխային մանրաթելի բոլոր բնութագրերը (պատրաստի մալուխի մանրաթել) պետք է առնվազն համապատասխանեն ITU-T G.657A1 հանձնարարականին և պետք է լինեն հետևյալը.

Նյութ	Հստակեցում
Մանրաթելերի տեսակը	Մեկ ռեժիմ
Մանրաթելային նյութ	Դոպավորված սիլիցիում
Թուլացման գործակիցը @ 1310 նմ @ 1383 նմ @ 1460 նմ @ 1550 նմ @ 1625 նմ	≤ 0,35 դԲ/կմ ≤ 0,35 դԲ/կմ ≤ 0,25 դԲ/կմ ≤ 0,21 դԲ/կմ ≤ 0,23 դԲ/կմ
Մալուխի անջատման ալիքի երկարությունը	≤ 1260 նմ
Զրո ցրված ալիքի երկարություն	1300 ~ 1324 նմ
Զրոյական ցրման թեքություն	≤ 0,092 ps/(nm².կմ)
PMD @ 1550 նմ	≤0.1 ps/km^1/2
Քրոմատիկ դիսպերսիա @ 1285 ~ 1330 նմ @ 1271 ~ 1360 նմ @ 1550 նմ @ 1625 նմ	≤3 ps/(նմ. կմ) ≤5,3 ps/(նմ. կմ) ≤18,0 ps/(նմ. կմ) ≤22 ps/(նմ. կմ)
Ռեժիմի դաշտի տրամագիծը @ 1310 նմ	8.8±0.4մմ
Հիմնական / Clad համակենտրոնության սխալ	≤ 0,5 մմ
Ծածկույթի տրամագիծը	125,0 ± 0,7 մկ
Ծածկույթի ոչ շրջանաձևություն	≤5%
Հիմնական ծածկույթի տրամագիծը	242 ± 7 մկ
Համակենտրոնություն Առաջնային ծածկույթ / ծածկույթ	≤10 մկմ
Ծածկույթի ոչ շրջանաձևություն	≤0,7%
Թուլացում մալուխի ճկման կորստով 1 պտույտ 1 շառավիղ 10 մմ 10 պտույտ 1 շառավղով 15 մմ	1550 նմ ≤Δ0,75 դԲ/կմ 1625 նմ ≤Δ1,5 դԲ/կմ 1550 նմ ≤Δ0,25 դԲ/կմ 1625 նմ ≤Δ1,0 դԲ/կմ
