Uni-tube ոչ մետաղական 73 պատյան Թեթև լուսավորություն Հակակրծող օպտիկամանրաթելային մալուխ

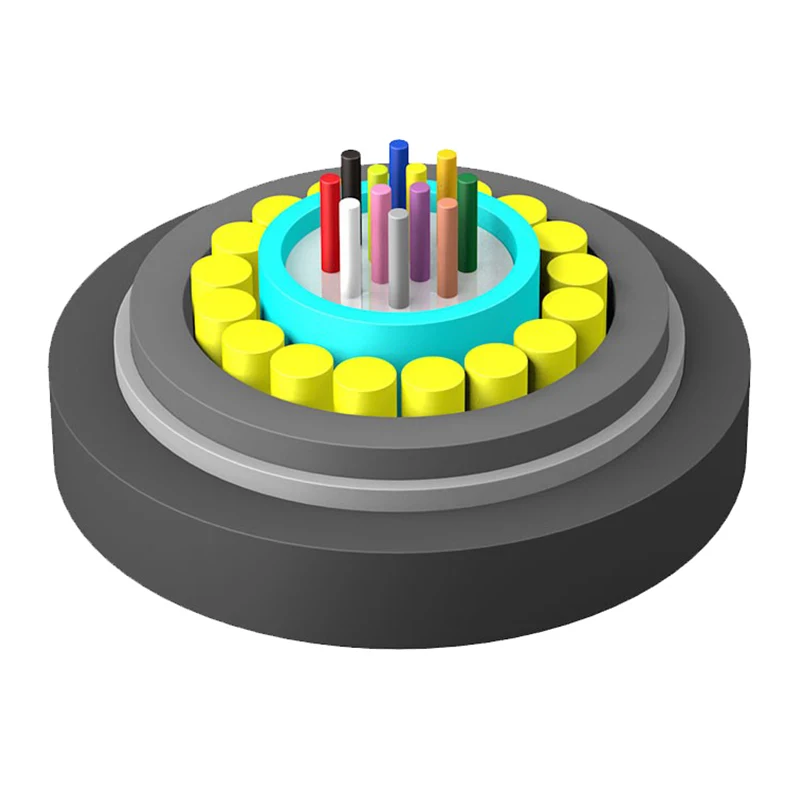

Միախողովակային ոչ մետաղական 73 պատյանով թեթև քաշով լուսավորող հակակրծող օպտիկամանրաթելային մալուխի կառուցվածքն այն է, որ միաձույլ օպտիկական մանրաթել կամ բազմաֆունկցիոնալ օպտիկամանրաթել տեղադրվի չամրացված խողովակի մեջ, որը պատրաստված է բարձր մոդուլով պոլիեսթեր նյութից, և խողովակը լցված է անջրանցիկ բաղադրությամբ: Օպտիկական մալուխի անջրանցիկ աշխատանքը ապահովելու համար չամրացված խողովակին ավելացվում է ջուր արգելափակող նյութ: Չամրացված խողովակը փաթաթված է FRP գավազանով, իսկ մալուխի միջուկի վրա պոլիէթիլենային ներքին պատյան է արտամղված: FRP գոտին երկայնական փաթաթվելուց հետո պոլիէթիլենային արտաքին պատյան է արտամղվում՝ մալուխ ձևավորելու համար:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Orientalfiber-ից Uni-tube ոչ մետաղական 73 պատյան Թեթև լուսավորության հակակրծող օպտիկամանրաթելային մալուխը ինտեգրում է մեկ ռեժիմ կամ բազմաֆունկցիոնալ օպտիկական մանրաթելեր բարձր մոդուլի պոլիեսթեր չամրացված խողովակի մեջ, որը լցված է ջուրը արգելափակող միացությամբ: Չամրացված խողովակը ամրացված է FRP ձողերով և փաթաթված պոլիէթիլենային ներքին և արտաքին պատյաններով: Այս կոնստրուկցիան ապահովում է մեխանիկական հուսալիություն, ճկունություն և գերազանց պաշտպանություն շրջակա միջավայրի գործոններից, ներառյալ կրծողներից և ուլտրամանուշակագույն ճառագայթներից:

Համատեղելով թեթև դիզայնը ամուր մեխանիկական և ջերմային հատկությունների հետ՝ այս մալուխն ապահովում է երկարաժամկետ տեղադրում ինչպես ներքին, այնպես էլ արտաքին միջավայրում: Նրա փոքր տրամագիծը և ճկուն կառուցվածքը հեշտացնում են այն կարգավորելը և տեղակայելը, համեմատած ստանդարտ զրահապատ մալուխների հետ:

Հիմնական հատկանիշները

Մեխանիկական և ջերմային կատարում. մալուխը պահպանում է ամբողջականությունը կողային ճնշման, ճկման և ջերմաստիճանի տատանումների դեպքում:

Հիդրոլիզի դիմադրություն և ամրություն. նյութերը դիմադրում են ծերացմանը և քիմիական քայքայմանը, երկարացնելով մալուխի կյանքը:

Խողովակների լցոնման հատուկ միացություն. պաշտպանում է մանրաթելը սթրեսից և ջրի ներթափանցումից:

Կրծողներից պաշտպանված դիզայն. FRP ամրացումը և ժապավենային զրահը նվազեցնում են կրծողների վնասման ռիսկը՝ նվազագույնի հասցնելով պահպանման ծախսերը:

Ուլտրամանուշակագույն ճառագայթման և շրջակա միջավայրի դիմադրություն. Պոլիէթիլենային պատյանները պաշտպանում են ուլտրամանուշակագույն ճառագայթումից և բացօթյա կոշտ պայմաններից:

Թեթև և փոքր տրամագիծ. հեշտացնում է տեղադրումը նեղ տարածքներում և նվազեցնում աջակցության կառուցվածքի պահանջները:

Ճկուն տեղադրում. Փափկությունն ու ճկունությունը թույլ են տալիս հեշտ երթուղի անցնել խողովակներում կամ ուղղակիորեն թաղված ծրագրերում:

Տեխնիկական բնութագրեր

Ստանդարտի համապատասխանություն՝ YDT 769-2010, IEC 60794-1

Օպտիկամանրաթելային տեսակը` մեկ ռեժիմ կամ բազմաբնույթ

Պատյան՝ պոլիէթիլենային ներքին և արտաքին շերտեր

Ամրապնդում. FRP ձող FRP ժապավենով

Ջրամեկուսացում. չամրացված խողովակ՝ լցված ջուրը արգելափակող բաղադրությամբ, մալուխի լցոնման նյութով և ջուրը արգելափակող ժապավեններով

Տրամագիծ և քաշ՝ կոմպակտ և թեթև՝ հեշտ տեղադրման համար

Ջերմաստիճանի միջակայք՝ -40°C-ից +70°C գործառնական

Առաձգական ուժ. ուժեղացված է FRP ձողի փաթաթմամբ

Uni-tube Non-metallic 73 Sheath Light-weight Lighting Anti-rodent Fiber Optic Cable

Տեխնիկական պարամետրեր

Մալուխի տեսակը (Ավելացել է 2 մանրաթելով)	Մանրաթելերի հաշվարկ	Մալուխի քաշը (հղում) (կգ/կմ)	Առաձգական ուժ Երկար/կարճաժամկետ (N)	Ճզմելու դիմադրություն Երկար/կարճաժամկետ (N/100 մմ)	Ճկման շառավիղ Ստատիկ/Դինամիկ (մմ)
GYQFXTY73-2~12Xn	2~12	97	600/1500 թթ	1000/3000	10/20D
GYQFXTY73-12~24Xn	14~24	111
GYQFXTY73-26~36Xn	26~36 թթ	148

Պահպանման/Օպերացիոն ջերմաստիճանը՝ -40℃-+70℃

Օպտիկական բնութագրեր

Մանրաթելերի տեսակը	Թուլացում (+20℃)				Լայնություն		Թվային բացվածք	Մալուխի անջատման ալիքի երկարություն λcc
Մանրաթելերի տեսակը	@850 նմ	@1300 նմ	@1310 նմ	@1550 նմ	@850 նմ	@1300 նմ	Թվային բացվածք	Մալուխի անջատման ալիքի երկարություն λcc
Գ.652	---	---	≤0,36 դԲ/կմ	≤0,22 դԲ/կմ	---	---	---	≤1260 նմ
Գ.655	---	---	≤0,40 դԲ/կմ	≤0,23 դԲ/կմ	---	---	---	≤1450 նմ
50/125 մկմ	≤3,3 դԲ/կմ	≤1,2 դԲ/կմ	---	---	≥500 ՄՀց·կմ	≥500 ՄՀց·կմ	0,200±0,015ՆԱ	---
62,5/125 մկմ	≤3,5 դԲ/կմ	≤1,2 դԲ/կմ	---	---	≥200 ՄՀց·կմ	≥500 ՄՀց·կմ	0,275±0,015ՆԱ	---

Նշում.

ա. Xn վերջածանցը նշանակում է մանրաթելի տեսակ

բ. Մանրաթելի և խողովակի գունային դասավորությունները նշված են գույնի նույնականացման աղյուսակում

գ. Միախողովակային ոչ մետաղական 73 պատյանով թեթև քաշի հակակրծող օպտիկամանրաթելային մալուխը չպետք է պահվի բացօթյա միջավայրում 6 ամսից ավելի, որպեսզի մալուխի ոլորը լավ վիճակում պահվի:

Կիրառումը՝ ծորան/օդային

Դիմումներ

Orientalfiber Uni-tube ոչ մետաղական 73 պատյան Թեթև լուսավորություն Հակակրծող օպտիկամանրաթելային մալուխը իդեալական է.

Հեռահաղորդակցության ցանցեր. երկարաժամկետ և լոկալ ցանցային օպտիկամանրաթելային տեղակայում:

Արդյունաբերական առջևի միացումներ. երկաթուղային տրանզիտ, մայրուղիներ, էլեկտրաէներգիայի համակարգեր:

Արտաքին լուսավորություն և ենթակառուցվածք. բարձր դիմացկունություն ուլտրամանուշակագույն ճառագայթների, կրծողների և շրջակա միջավայրի սթրեսի դեմ:

Հեռարձակման և ռադիոյի համակարգեր. ռադիո և հեռուստացանցերի հուսալի ազդանշանի փոխանցում:

Առավելությունները մրցակիցների նկատմամբ

Թեթև դիզայն. ավելի հեշտ է տեղափոխել և տեղադրել, քան սովորական զրահապատ մալուխները:

Կրծողների դիմադրություն. FRP ձողը և ժապավենը պաշտպանում են մալուխի միջուկը՝ նվազեցնելով պահպանման կարիքները:

Ընդլայնված ջրամեկուսացում. հատուկ միացություններն ու ջուրը արգելափակող շերտերն ապահովում են բարձր խոնավության պաշտպանություն:

Ճկուն տեղակայում. փոքր ճկման շառավիղը և փափկությունը հեշտացնում են երթուղին խողովակների և նեղ տարածությունների միջով:

Ապրանքանիշի հուսալիություն. Orientalfiber-ը Չինաստանում գործող արտադրող է, որն ունի չորս մասնագիտացված գործարաններ և ապացուցված գլոբալ նախագծերի փորձ:

Իրական աշխարհի դեպքի օրինակ

Քաղաքային երկաթուղային տրանսպորտի վերջին նախագծում Orientalfiber Uni-tube ոչ մետաղական 73 պատյանով մալուխներ տեղադրվեցին ազդանշանային և կապի համակարգերի համար: Նրանց փոքր տրամագիծը և թեթև քաշը թույլ տվեցին արագ տեղադրվել սահմանափակ տարածությամբ թունելների երկայնքով, մինչդեռ FRP ձողը և ջուրը արգելափակող միացությունը ապահովում էին մանրաթելերը պաշտպանված մեխանիկական սթրեսից և խոնավության ներթափանցումից:

ՀՏՀ

Q1. Կարո՞ղ է այս մալուխը օգտագործել ինչպես ներքին, այնպես էլ դրսի տեղադրման համար:

A1. Այո, պոլիէթիլենային արտաքին պատյանը և կրծողներից պաշտպանված FRP փաթաթումը թույլ են տալիս տեղադրումը խողովակներում, ուղղակիորեն թաղված սցենարներում և արտաքին լուսավորության կարգավորումներում:

Q2: Ինչպե՞ս է այն գործում ուլտրամանուշակագույն ճառագայթման տակ:

A2. PE արտաքին պատյանը դիմացկուն է ուլտրամանուշակագույն ճառագայթման դեմ՝ ապահովելով կայուն աշխատանք նույնիսկ երկարատև արևի լույսի ներքո:

Q3. Ի՞նչ տեսակի մանրաթելեր են ապահովվում:

A3. Ե՛վ մեկ ռեժիմով, և՛ բազմաֆունկցիոնալ մանրաթելերը կարող են ինտեգրվել՝ կախված ցանցի պահանջներից:

Q4: Արդյո՞ք Orientalfiber-ը վստահելի մատակարար է միջազգային նախագծերի համար:

A4: Այո, Orientalfiber-ի արտադրանքը լայնորեն օգտագործվում է ներքին և արտասահմանյան հեռահաղորդակցության նախագծերում՝ ISO9001 և ISO45001 հավաստագրերով և հաճախորդների դրական ակնարկներով:

Ինչու՞ ընտրել Orientalfiber Uni-tube ոչ մետաղական 73 պատյանով մալուխը

Գնումների աշխատակիցների և ցանցային ինժեներների համար այս մալուխը առաջարկում է մեխանիկական հուսալիության, կրծողների պաշտպանության, ջրամեկուսացման և հեշտ տեղադրման համադրություն՝ դարձնելով այն գործնական ընտրություն միջին և մեծածավալ ցանցային նախագծերի համար: Orientalfiber-ի համապարփակ արտադրական հնարավորությունները, ներառյալ չորս գործարանները և ամբողջական սպեկտրի օպտիկամանրաթելային լուծումները, գնորդներին ապահովում են վստահություն որակի, առաքման և երկարաժամկետ աշխատանքի նկատմամբ:

Թեժ պիտակներ: Uni-tube ոչ մետաղական 73 պատյան Թեթև լուսավորություն Հակակրծող օպտիկամանրաթելային մալուխ
