Բազմամյա օգտագործման բաշխիչ օպտիկամանրաթելային մալուխ (≥24F)

Բազմամյա օգտագործման բաշխիչ օպտիկամանրաթելային մալուխը (≥24F) օգտագործում է բազմաբնույթ ենթահողեր (φ900 մմ ամուր բուֆերային օպտիկական մանրաթելեր, Արամիդ ամրապնդման տարրեր), ոչ մետաղական կենտրոնական ամրապնդման հիմնական միջուկը, կենտրոնական ամրապնդման հիմնական միջուկը, կաբելային միջուկի (PVC) ձեւավորելու համար Արտաքինից արտաքսվում է ցածր ծխի զրոյական հալոգեն նյութ (LSZH, ցածր ծխի, հապալակ-ապակենտրոն) ծածկը:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Բնութագրեր

Խորտակված ոչ մետաղական ուժի անդամ կառուցվածքը ապահովում է մալուխի համբերությունն ավելի մեծ առաձգական ուժ

Ամուր բուֆերային մանրաթելն ունի գերազանց բոց-հետադարձ գործողություն

Aramid մանվածքը, որպես ուժի անդամ, մալուխը ունի հիանալի առաձգական ուժ

Արտաքին նյութը կոռոզիոն դիմացկուն է, անջրանցիկ, ուլտրամանուշակագույն դիմացկուն, բոց-հետախուզական եւ էկոլոգիապես մաքուր:

Ծրագրեր

Նպատակը մալուխի բաշխում

Backbone բաշխման մալուխը շենքում

Բազմամյա օպտիկական մանրաթել Պաչկորդ

Ստանդարտներ

Հանդիպեք YD / T 1258.4-ի ստանդարտներին, ICEA-596, GR-409, IEC 60794-20 / 21-ի եւ այլն: LSZH արտադրանքը օգտագործում է տարբեր նյութեր `IEC60332-1 կամ IEC60332-3C բավարարելու համար:

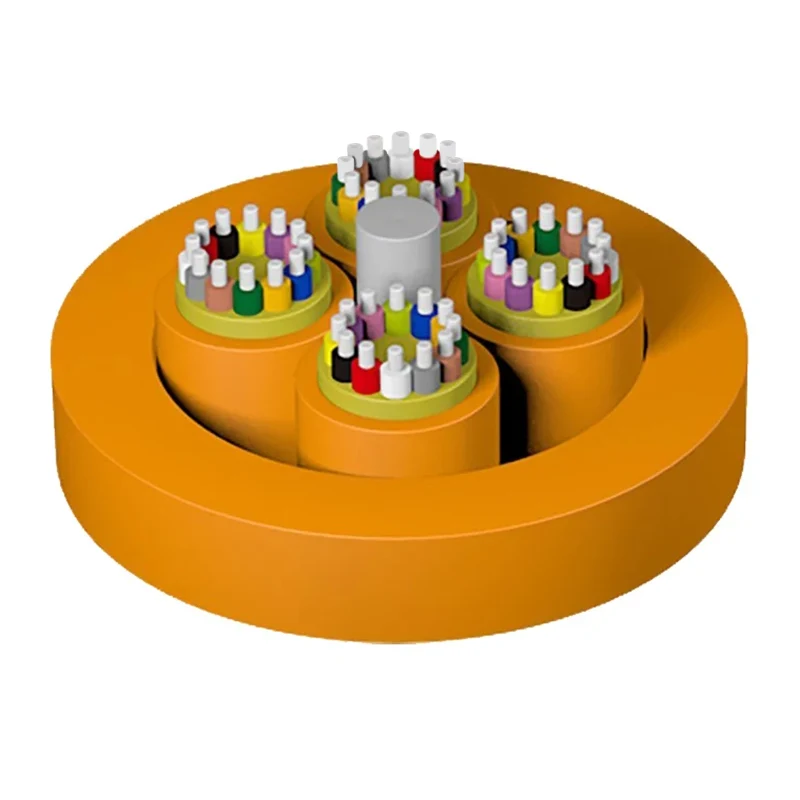

Կառուցվածքների նկարչություն

1. մանրաթել

2-ը: Ենթաբաժին

3. Արամիդ մանվածք

4. Կենտրոնական ուժի անդամ

5. Բաճկոն

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Տեխնիկական պարամետրեր

Մալուխի մոդել	Մալուխի տրամագիծ (հղում) (մմ)	Մալուխի քաշը (հղում) (կգ / կմ)		Առաձգական ուժ Երկար / կարճաժամկետ (N)	Crush դիմադրություն Երկար / կարճաժամկետ (N / 100 մմ)	Ճկման շառավիղ Դինամիկ / ստատիկ (մմ)
Մալուխի մոդել	Մալուխի տրամագիծ (հղում) (մմ)	PVC բաճկոն	Lszh բաճկոն	Առաձգական ուժ Երկար / կարճաժամկետ (N)	Crush դիմադրություն Երկար / կարճաժամկետ (N / 100 մմ)	Ճկման շառավիղ Դինամիկ / ստատիկ (մմ)
24	12.3 ± 0.5	117	124	200/660	300/1000	20D / 10D
36	14.5 ± 0.5	171	180	200/660	300/1000	20D / 10D
48	14.8 ± 0.5	161	170	400/1320	300/1000	20D / 10D
72	17.5 ± 0.5	244	254	400/1320	300/1000	20D / 10D
96	20.7 ± 0.5	351	366	400/1320	300/1000	20D / 10D
144	24.8 ± 0.5	443	451	400/1320	300/1000	20D / 10D

Օպտիկական բնութագրերը

Մանրաթելային տեսակը	Թուլացում				Ofl	Արդյունավետ ռեժիմի թողունակություն	10 GBIT / S Ethernet կապի երկարությունը	Նվազագույն թեքության շառավիղ
Պայման	1310/1550NM		850 / 1300NM		850 / 1300NM	850NM	850NM	/
Բնորոշ արժեք	Առավելագույն արժեք	Բնորոշ արժեք	Առավելագույն արժեք		850 / 1300NM	850NM	850NM	/
Ստորաբաժանում	DB / կմ	DB / կմ	DB / կմ	DB / կմ	Mhz.km	Mhz.km	m	մմ
G652d	0.36 / 0.22	0,5 / 0,4	---	---	---	---	---	16
G657a1	0.36 / 0.22	0,5 / 0,4	---	---	---	---	---	10
G657a2	0.36 / 0.22	0,5 / 0,4	---	---	---	---	---	7.5
50/125	---	---	3.0 / 1.0	3.5/1,5	≥500 / 500	---	---	30
62.5 / 125	---	---	3.0 / 1.0	3.5/1,5	≥200 / 500	---	---	30
Om3	---	---	3.0 / 1.0	3.5/1,5	≥1500 / 500	≥2000	≤300	30
Om4	---	---	3.0 / 1.0	3.5/1,5	≥3500 / 500	≥4700	≤550	30
