Բազմամյա նպատակային բիբի օպտիկական մալուխ

Բազմամշակման ընդմիջման օպտիկական մալուխի օգտագործումը (φ900 մմ ամուր բուֆերային օպտիկական մանրաթելային, Արամիդների ամրապնդման տարրերը) որպես ենթածրագրեր, ոչ մետաղական կենտրոնական ամրապնդման հիմնական հիմք եւ օպտիկական մալուխային ենթաբաժիններ Հալոգեն-ազատ նյութ (LSZH, ցածր ծխի, հալոգեն, անվճար, բոց-հետադարձնող) ծածկը արտաքսվում է դրսից:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Բնութագրեր

Շերտով թեքված մալուխի կառուցվածքը եւ ոչ մետաղական կենտրոնի ամրապնդման միջուկը հնարավորություն են տալիս մալուխին դիմակայել ավելի մեծ լարվածության

Բազմաբեռնված բեկորային օպտիկամանրաթելային մալուխի արտաքին նյութը կոռոզիոն դիմացկուն է, անջրանցիկ, ուլտրամանուշակագույն դիմացկուն, բոց-հետախուզական եւ էկոլոգիապես մաքուր:

Aramid մանվածքը, որպես ուժի անդամ, մալուխը ունի հիանալի առաձգական ուժ

Ծրագրեր

Փակ ցանկացած նպատակային մալուխի բաշխում

Ողնաշարի բաշխման մալուխ

Ստանդարտներ

Հանդիպեք YD / T 1258.4-ի ստանդարտներին, ICEA-596, GR-409, IEC 60794-20 / 21-ի եւ այլն: LSZH արտադրանքը օգտագործում է տարբեր նյութեր `IEC60332-1 կամ IEC60332-3C բավարարելու համար:

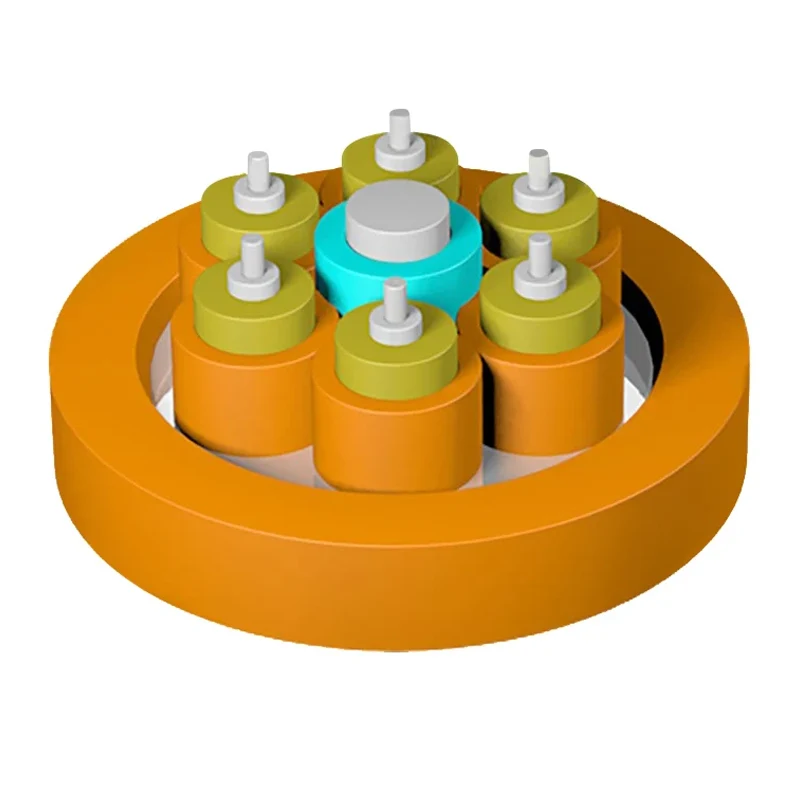

Կառուցվածքների նկարչություն

1.T նիշ բուֆերային մանրաթել

2.aramid մանվածք

3. Frp ուժի անդամ

4.Subunit բաճկոն

5.Jacket

Multi-Purpose Break-out Cable

Տեխնիկական պարամետրեր

Մալուխի մոդել	Մալուխի տրամագիծ (մմ)	Մալուխի քաշը (հղում) (կգ / կմ)		Առաձգական ուժ Երկար / կարճաժամկետ (N)	Crush դիմադրություն Երկար / կարճաժամկետ (N / 100 մմ)	Ճկման շառավիղ Դինամիկ / ստատիկ (մմ)
Մալուխի մոդել	Մալուխի տրամագիծ (մմ)	PVC բաճկոն	Lszh բաճկոն	Առաձգական ուժ Երկար / կարճաժամկետ (N)	Crush դիմադրություն Երկար / կարճաժամկետ (N / 100 մմ)	Ճկման շառավիղ Դինամիկ / ստատիկ (մմ)
04	7.4 ± 0.5	50	56	130/440	300/1000	20D / 10D
06	8.4 ± 0.5	66	74	200/660	300/1000	20D / 10D
08	9.8 ± 0.5	91	101	200/660	300/1000	20D / 10D
12	12.4 ± 0.5	140	155	200/660	300/1000	20D / 10D
24	14.4 ± 0.5	181	201	400/1320	300/1000	20D / 10D
36	16.4 ± 0.5	208	255	400/1320	300/1000	20D / 10D
48	19 ± 0.5	280	344	400/1320	300/1000	20D / 10D

Օպտիկական բնութագրերը

Մանրաթելային տեսակը	Թուլացում				Ofl	Արդյունավետ ռեժիմի թողունակություն	10 GBIT / S Ethernet կապի երկարությունը	Նվազագույն թեքության շառավիղ
Պայման	1310/1550NM		850 / 1300NM		850 / 1300NM	850NM	850NM	/
Պայման	Բնորոշ արժեք	Առավելագույն արժեք	Բնորոշ արժեք	Առավելագույն արժեք	850 / 1300NM	850NM	850NM	/
Ստորաբաժանում ստորաբաժանում	DB / կմ	DB / կմ	DB / կմ	DB / կմ	Mhz.km	Mhz.km	m	մմ
G652d	0.36 / 0.22	0,5 / 0,4	---	---	---	---	---	16
G657a1	0.36 / 0.22	0,5 / 0,4	---	---	---	---	---	10
G657a2	0.36 / 0.22	0,5 / 0,4	---	---	---	---	---	7.5
50/125	---	---	3.0 / 1.0	3.5/1,5	≥500 / 500	---	---	30
62.5 / 125	---	---	3.0 / 1.0	3.5/1,5	≥200 / 500	---	---	30
Om3	---	---	3.0 / 1.0	3.5/1,5	≥1500 / 500	≥2000	≤300	30
Om4	---	---	3.0 / 1.0	3.5/1,5	≥3500 / 500	≥4700	≤550	30
