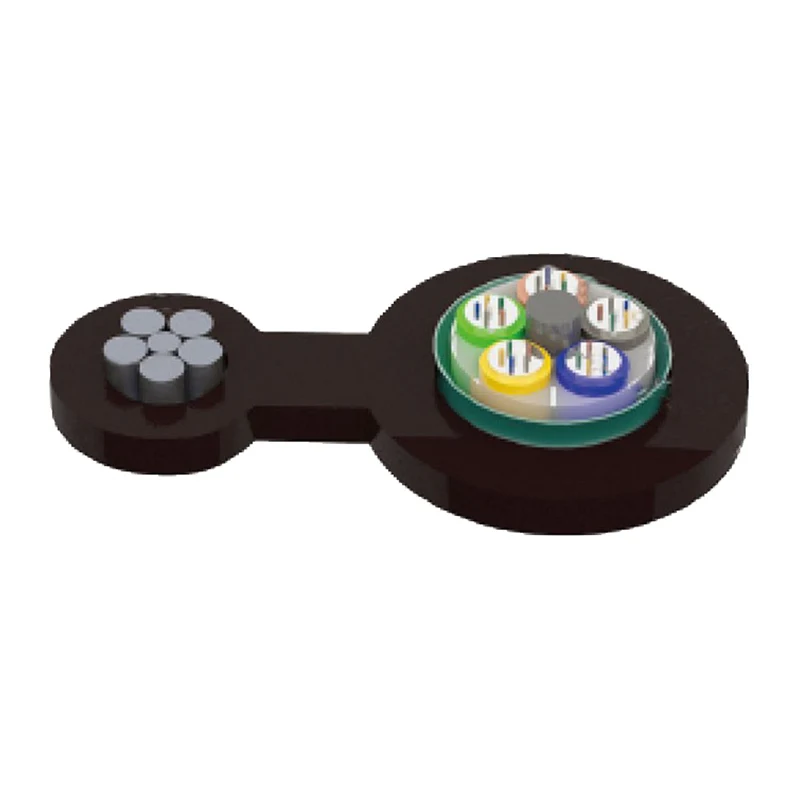

Նկար 8 Օպտիկամանրաթելային մալուխ

Orientalfiber-ի մատակարարումներ Նկար 8 Օպտիկամանրաթելային մալուխը նախագծված է 250 մկմ օպտիկական մանրաթելերով, որոնք տեղադրված են բարձր մոդուլով չամրացված խողովակների ներսում՝ լցված անջրանցիկ բաղադրությամբ՝ հուսալի ազդանշանի փոխանցում և երկարատև խոնավությունից պաշտպանություն ապահովելու համար: Մալուխի միջուկը ընդունում է մետաղական կենտրոնական ամրության անդամ, մինչդեռ չամրացված խողովակները և լցնող պարանները խրված են ամրապնդող միջուկի շուրջ՝ ձևավորելով կոմպակտ և կայուն շրջանաձև կառուցվածք: Պլաստիկ ծածկույթով ալյումինե ժապավենի շերտը (APL) երկայնականորեն փաթաթված է մալուխի միջուկի շուրջ՝ խոնավության դիմադրության և պաշտպանիչ արդյունավետության բարձրացման համար:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Orientalfiber Figure 8 Օպտիկամանրաթելային մալուխը ինքնակառավարվող օդային օպտիկական հաղորդակցման արտադրանք է, որը ինքնուրույն մշակվել և արտադրվել է Jiangsu Xuben Photoelectric Technology Co., Ltd.-ի կողմից: Այս արտադրանքը նախատեսված է հաղորդակցության, էլեկտրաէներգիայի, երկաթուղային տրանսպորտի և այլ ոլորտների հեռահար, բարձր կայունության վերին երեսարկման պահանջները բավարարելու համար, ինտեգրելով գերազանց ջրակայուն մեխանիկական և շինարարական հատկությունների համար: զանգվածային գնումների և ճարտարագիտական կիրառություններ:

Ապրանքի հիմնական կառուցվածքը

Orientalfiber Figure 8 Օպտիկամանրաթելային մալուխը ընդունում է ստանդարտացված և գործնական կառուցվածքային դիզայն. 250 մկմ օպտիկական մանրաթելը տեղադրվում է չամրացված խողովակի մեջ, որն արտադրված է բարձր մոդուլի նյութից, իսկ չամրացված խողովակը ամբողջությամբ լցված է մասնագիտացված անջրանցիկ բաղադրությամբ: Մալուխի միջուկում տեղադրված է մետաղական կենտրոնական ամրության անդամ, որի շուրջը խճճված է չամրացված խողովակը և լցնող պարանը, որպեսզի ձևավորվի կոմպակտ շրջանաձև մալուխի միջուկ: Մալուխի միջուկը երկայնքով ծածկված է պլաստիկով ծածկված ալյումինե ժապավենով (APL) և անբաժանելիորեն համակցված է պողպատե մետաղալարերի հետ՝ ձևավորելով 8-ձև պոլիէթիլենային պատյան, որը Նկար 8-ի օպտիկամանրաթելային մալուխի հիմնական կառուցվածքային առավելությունն է:

Ապրանքի հիմնական առավելությունները գնումների գնորդների համար

Բարձր առաձգական ուժ և շինարարության հարմարավետություն

Նկար 8 Օպտիկամանրաթելային մալուխում կազմաձևված խրված պողպատե մետաղալարն ապահովում է գերբարձր առաձգական դիմադրություն՝ աջակցելով ուղղակի ինքնակառավարվող վերևի երեսարկմանը: Այս դիզայնը վերացնում է ինժեներական շինարարության մեջ լրացուցիչ կրող բաղադրիչների անհրաժեշտությունը՝ արդյունավետորեն նվազեցնելով տեղում տեղադրման աշխատուժի և նյութական ծախսերը և կրճատելով լայնածավալ գնումների նախագծերի շինարարության ընդհանուր ժամկետը:

Կայուն մեխանիկական և ջերմաստիճանի հարմարվողականություն

Նկար 8 Օպտիկամանրաթելային մալուխը ունի գերազանց մեխանիկական կատարում և լայն ջերմաստիճանի հանդուրժողականություն՝ հարմարվելով բարդ արտաքին երեսարկման միջավայրերին, ինչպիսիք են բարձր ջերմաստիճանը, ցածր ջերմաստիճանը և քամին: Այն պահպանում է փոխանցման կայուն կատարումը երկարաժամկետ բացօթյա շահագործման ժամանակ՝ նվազեցնելով կապի գծերի խափանումների մակարդակը և հետագայում սպասարկման ծախսերը, ինչը կարևոր է երկարաժամկետ ծրագրի շահագործման համար:

Գերազանց անջրանցիկ և խոնավության դիմադրություն

Նկար 8 Օպտիկամանրաթելային մալուխի վրա կիրառվում են բազմաթիվ անջրանցիկ տեխնոլոգիաներ՝ երկարաժամկետ հուսալիություն ապահովելու համար. կենտրոնական ամրության անդամը ընդունում է պողպատե մետաղալարերի նյութը, չամրացված խողովակը լցված է հատուկ անջրանցիկ բաղադրությամբ, մալուխի միջուկը 100%-ով լցված է, և ավելացվում է APL խոնավության պատնեշը: Բազմաշերտ անջրանցիկ կառուցվածքը արդյունավետորեն արգելափակում է ջրի և խոնավության ներթափանցումը, պաշտպանելով ներքին օպտիկական մանրաթելը և երկարացնելով մալուխի ծառայության ժամկետը:

Բարձր ամրության պաշտպանիչ նյութեր

Նկար 8-ի օպտիկամանրաթելային մալուխի չամրացված խողովակն օգտագործում է հիդրոլիզի դիմացկուն բարձր ամրության նյութեր, որոնք կարող են դիմակայել քիմիական կոռոզիային և ֆիզիկական վնասներին բարդ միջավայրերում: Խողովակների լցոնման հատուկ միացությունն ապահովում է օպտիկական մանրաթելերի նպատակային պաշտպանությունը՝ խուսափելով ազդանշանի թուլացումից և արտաքին էքստրուզիայի և թրթռման հետևանքով առաջացած վնասից՝ ապահովելով տվյալների կայուն փոխանցում:

Համապատասխանության ստանդարտներ

Orientalfiber Նկար 8 Օպտիկամանրաթելային մալուխը (GYTC8A տիպ) լիովին համապատասխանում է YD/T 1155 և IEC 60794-1 միջազգային և հայրենական արդյունաբերության ստանդարտներին: Բոլոր ապրանքները ենթարկվում են որակի խիստ ստուգման նախքան գործարանը լքելը, բավարարում են համաշխարհային կապի ճարտարագիտական գնումների ստանդարտ պահանջները և հարմարվում տարբեր երկրների և տարածաշրջանների հայտերի և կիրառման չափանիշներին:

Կառուցվածքային բաղադրիչներ

Orientalfiber Figure 8 օպտիկամանրաթելային մալուխի ամբողջական կառուցվածքը բաղկացած է 9 հիմնական բաղադրիչներից, որոնցից յուրաքանչյուրը ունի հստակ ֆունկցիոնալ դիրքավորում՝ ապահովելու արտադրանքի ընդհանուր կատարումը.

Խցանված մետաղալարեր
PE պատյան
Մանրաթել
Խողովակների լցոնման միացություն
Չամրացված խողովակ
Մալուխի լցոնման միացություն
Կենտրոնական ուժի անդամ
ԱՊԼ
PE պատյան

Նկար 8-ի կիրառման սցենարները Օպտիկամանրաթելային մալուխի

Orientalfiber Նկար 8 Օպտիկամանրաթելային մալուխը լայնորեն օգտագործվում է ներքին և արտասահմանյան հեռահաղորդակցության օպերատորներում, ռադիո և հեռուստատեսային կապի և տեղեկատվության փոխանցման համակարգերում: Այն նաև հարմար է տեղական ցանցի տվյալների փոխանցման, ինչպես նաև էլեկտրաէներգիայի, երկաթուղային տրանսպորտի, մայրուղիների և այլ ենթակառուցվածքային ոլորտներում արդյունաբերական առջևի միացումների համար: Արտադրանքի ինքնասպասարկման դիզայնը այն դարձնում է նախընտրելի օպտիկական մալուխ՝ հեռավոր և գյուղական վայրերում բացօթյա վերևի տեղադրման համար:

Figure 8 Fiber Optic Cable

Տեխնիկական պարամետրեր

Մալուխի տեսակը (Ավելացել է 2 մանրաթելով)	Մանրաթելերի հաշվարկ	Խողովակներ	Լցոնիչներ	Մալուխի քաշը (հղում) (կգ/կմ)	Առաձգական ուժ Երկար/կարճաժամկետ (N)	Ճզմելու դիմադրություն Երկար/կարճաժամկետ (N/100 մմ)	Ճկման շառավիղ Ստատիկ/Դինամիկ (մմ)
GYTC8A-2~6Xn	2~6	1	4	158	Ըստ սուրհանդակային մետաղալարերի պողպատե մետաղալարերի տրամագծի	300/1000	10D/20D
GYTC8A-8~12Xn	8~12	2	3	158
GYTC8A-14~18Xn	14~18	3	2	158
GYTC8A-20~24Xn	20-24 թթ	4	1	158
GYTC8A-26~30Xn	26-30 թթ	5	0	158
GYTC8A-32~36Xn	32~36	6	0	167
GYTC8A-38~48Xn	38~48 թթ	4	1	172
GYTC8A-50~60Xn	50-60	5	0	172

Պահպանման/Օպերացիոն ջերմաստիճանը՝ -40℃-+70℃

Օպտիկական բնութագրեր

Մանրաթելերի տեսակը	Թուլացում (+20℃)				Լայնություն		Թվային բացվածք	Մալուխի անջատման ալիքի երկարություն λcc
Մանրաթելերի տեսակը	@850 նմ	@1300 նմ	@1310 նմ	@1550 նմ	@850 նմ	@1300 նմ	Թվային բացվածք	Մալուխի անջատման ալիքի երկարություն λcc
Գ.652	---	---	≤0,36 դԲ/կմ	≤0,22 դԲ/կմ	---	---	---	≤1260 նմ
Գ.655	---	---	≤0,40 դԲ/կմ	≤0,23 դԲ/կմ	---	---	---	≤1450 նմ
50/125 մկմ	≤3,3 դԲ/կմ	≤1,2 դԲ/կմ	---	---	≥500 ՄՀց·կմ	≥500 ՄՀց·կմ	0,200±0,015 ԱԺ	---
62,5/125 մկմ	≤3,5 դԲ/կմ	≤1,2 դԲ/կմ	---	---	≥200 ՄՀց·կմ	≥500 ՄՀց·կմ	0,275±0,015 ԱԺ	---

Նշում.

ա. Xn վերջածանցը նշանակում է մանրաթելի տեսակ

բ. Մանրաթելի և խողովակի գունային դասավորությունները նշված են գույնի նույնականացման աղյուսակում

գ. Մալուխը չպետք է պահվի բացօթյա միջավայրում 6 ամսից ավելի, որպեսզի մալուխի ոլորը լավ վիճակում լինի

Կիրառում. Ինքնասպասվող օդային

Figure 8 Fiber Optic Cable

ՀՏՀ

Q1. Ո՞րն է Orientalfiber Figure 8 օպտիկամանրաթելային մալուխի հիմնական առավելությունը զանգվածային գնումների համար: այն ընդունում է բազմաշերտ անջրանցիկ դիզայն՝ բարձր կայունությամբ; արտադրանքը համապատասխանում է երկակի ստանդարտներին, և արտադրողն ունի ամբողջական արտադրական համակարգ՝ ապահովելով կայուն մատակարարում և կայուն որակ մեծ ծավալի գնումների համար:

Q2. Արդյո՞ք Նկար 8-ի օպտիկամանրաթելային մալուխը հարմար է երկարատև բացօթյա օգտագործման համար: A2: Այո: Արտադրանքն ունի գերազանց մեխանիկական և ջերմաստիճանային դիմադրություն, որը համապատասխանում է անջրանցիկ և խոնավակայուն կառուցվածքային դիզայնին և կարող է կայուն գործել երկարաժամկետ բացօթյա վերգետնյա երեսարկման միջավայրերում:

Q3. Նկար 8 Օպտիկամանրաթելային մալուխը աջակցո՞ւմ է հարմարեցված գնումներին ինժեներական նախագծերի համար: A3: Այո: Որպես օպտիկական մալուխների պրոֆեսիոնալ արտադրող՝ Orientalfiber-ը կարող է տրամադրել նպատակային կառուցվածքային և պարամետրերի հարմարեցման ծառայություններ Նկար 8-ի օպտիկամանրաթելային մալուխի համար՝ ըստ ինժեներական գնումների նախագծերի իրական կարիքների:
